ZEISS PRISMO ailesi

Hassasiyet en önemli olduğunda

ZEISS PRISMO ailesini keşfedin

Hassasiyette çağ atlayın. ZEISS PRISMO, 30 yılı aşkın süredir piyasadaki en hassas CMM'lerden biridir ve maksimum hassasiyetle güvenilir ve tekrarlanabilir sonuçlar elde eder. ZEISS PRISMO ailesindeki koordinat ölçüm makineleri, tüm ZEISS CMM'ler arasında en yüksek ölçüm hızlarını sunar ve çok çeşitli ortamlarda kullanım için uygundur. ZEISS PRISMO ailesi dört modelden oluşmaktadır. Yüksek kaliteleri ve ölçüm hassasiyetleri prosesinizin verimliliğini artırır. Kalite güvencesi söz konusu olduğunda hassasiyetten ödün vermek istemiyorsanız, ZEISS PRISMO ailesi ile emin ellerdesiniz. Çünkü buradaki kural şudur: doğruluk ve güvenlik, üretkenlik sağlar.

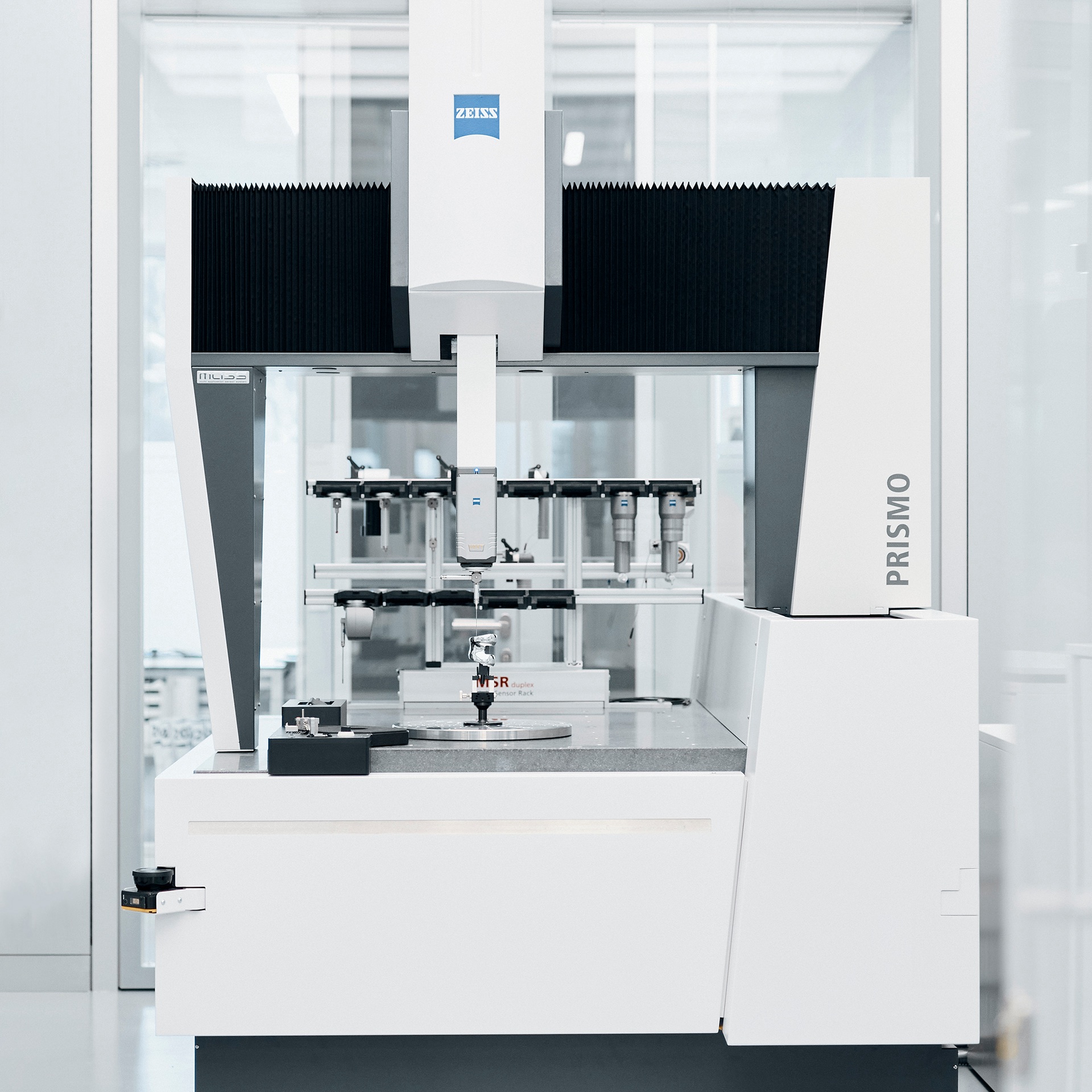

ZEISS PRISMO

Çok yönlü

ZEISS PRISMO, 0,9 + L/350 µm uzunluk ölçüm hatası ile ZEISS CMM'ler arasında amiral gemisidir ve maksimum verimlilik ve olağanüstü performans sunar.

Daha fazla bilgi edinin

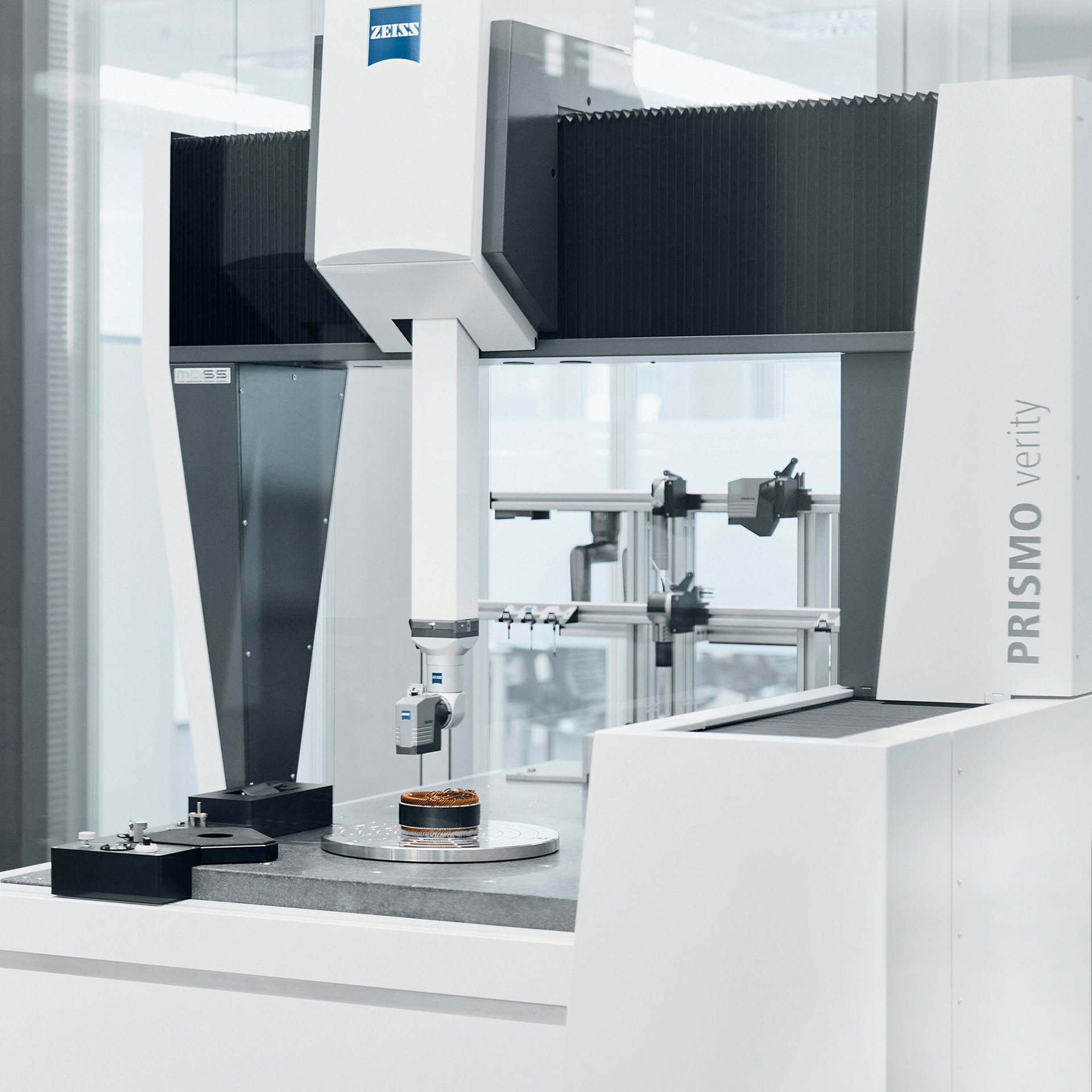

ZEISS PRISMO verity

Yeni standart

ZEISS PRISMO verity, sadece 0,7 + L/400 µm uzunluk ölçüm hatası ile sonuç verir ve gelişmiş form ölçüm değerleri ile etkileyicidir.

Daha fazla bilgi edinin

ZEISS PRISMO ultra

PRISMO ailesinde maksimum hassasiyet

ZEISS PRISMO ultra, 0,5 + L/500 µm uzunluk ölçüm hatası ile hassasiyeti daha da artırır ve bu nedenle araştırma ve kalibrasyon görevlerinin yanı sıra referans laboratuvarları için özellikle uygundur.

Daha fazla bilgi edinin

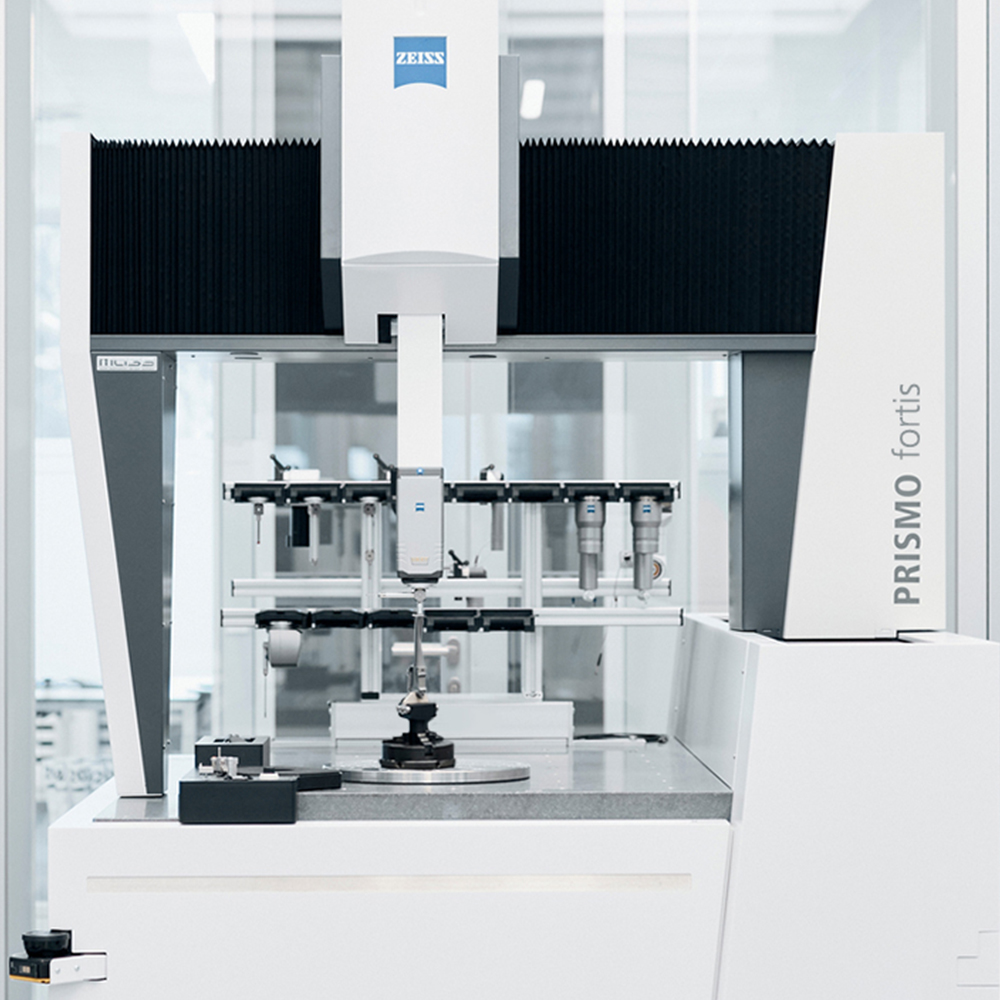

ZEISS PRISMO fortis

Üretim ortamlarında hassasiyet

ZEISS PRISMO fortis, üretim ortamlarında kullanılmak üzere tasarlanmıştır ve 40°C'ye kadar sıcaklıklarda bile maksimum hassasiyet sunar.

Daha fazla bilgi edinin

ZEISS PRISMO yeni standartlar belirliyor

Bir görünüm yükseltmesinden daha fazlası: ZEISS amiral gemisi koordinat ölçüm makineleri ailesi tamamen yenilendi. Çok sayıda yükseltme sonucunda güvenlik, ekonomi ve çevreye dair verimlilik, esneklik, ergonomi ve son olarak üretkenlik yepyeni bir seviyeye ulaştı.

Artırılmış güvenlik

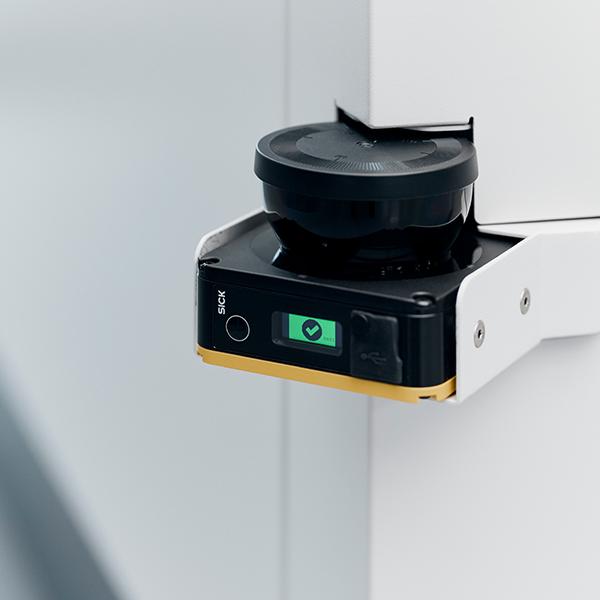

Güvenlik lazer tarayıcısı ve DGUV sertifikası

ZEISS PRISMO, her köşeyi tam olarak algılamakla kalmayıp aynı zamanda güvenlik bölgesinde hareket veya tehlike tespit ettikleri anda otomatik hız azaltmayı tetikleyen güvenlik lazer tarayıcılarına sahiptir.

Ayrıca her ZEISS PRISMO koordinat ölçüm makinesi, uluslararası kabul görmüş Alman Sosyal Kaza Sigortası Kurumu (DGUV) tarafından resmi olarak onaylanmıştır. Bu gönüllü sertifika, CMM sağlayıcıları arasında benzersizdir. DGUV yönergelerine uymak için ayarlanabilir yan paneller gibi ek yenilikler getirilmiştir. Hareketli parçalar arasındaki mesafe 4 mm'nin altına düşürülerek ezilme tehlikesi azaltılır.

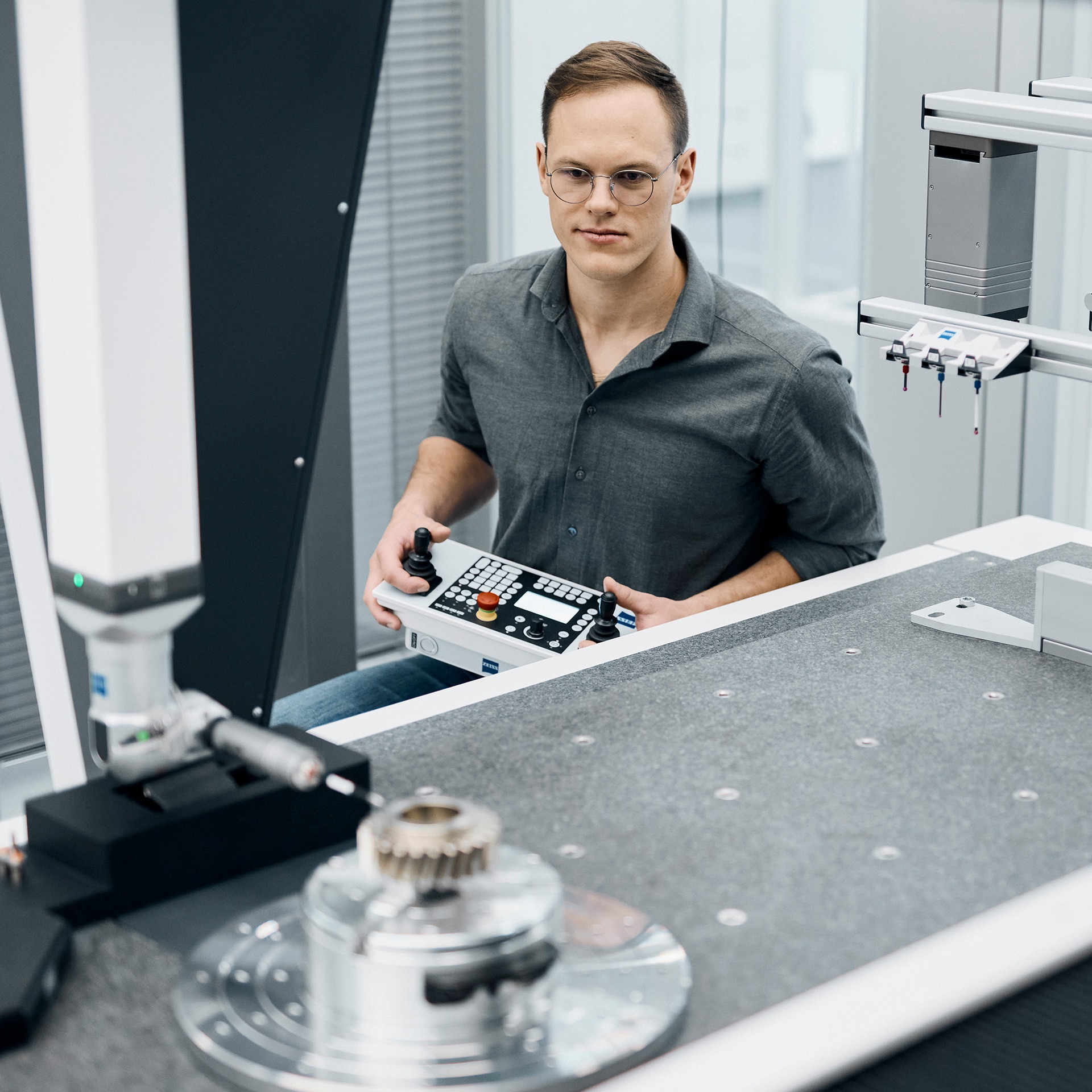

Maksimum üretkenlik

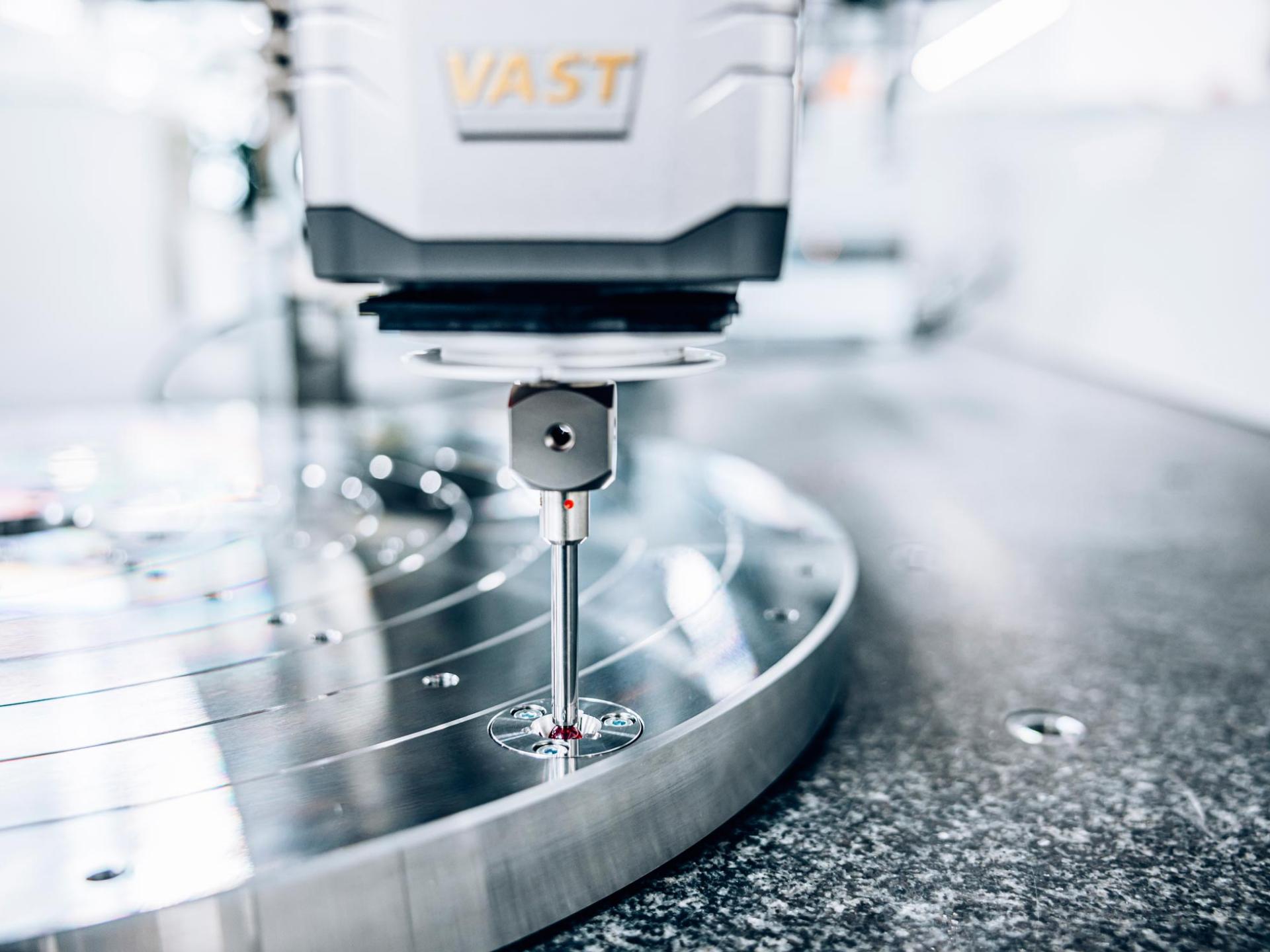

Hız ve isteğe bağlı ZEISS VAST Rotary Table Axis

Yeni güvenlik lazer tarayıcıları otomatik hız azaltma fonksiyonuna sahiptir ve böylece yüksek güvenlik standartlarını güvenilir bir şekilde korurken eskisinden çok daha hızlı ölçüm yapılmasını sağlar.

Hız, döner tabla eksenini tanımlamak için ZVRA seçeneği ile de artırılır. Özel ZEISS VAST Rotary Table Axis (ZVRA) opsiyonu kullanılarak yapılan sürekli ölçüm sayesinde, döner tabla üzerindeki eksen tanımı artık 60 saniye değil, sadece 15 saniye sürer.

Geliştirilmiş ergonomi

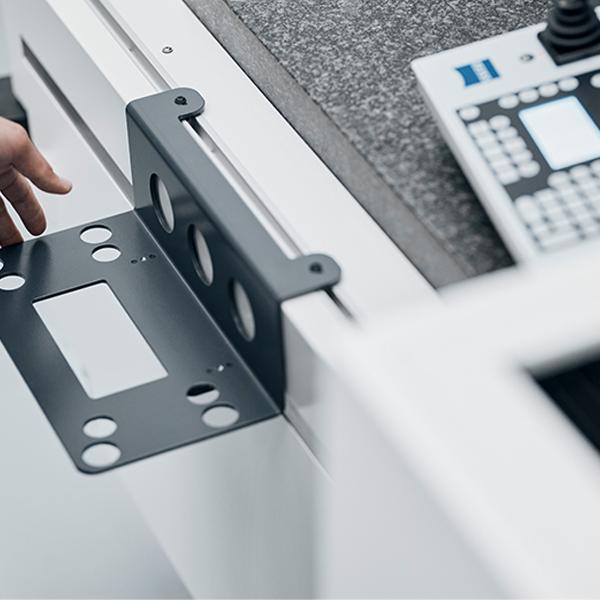

Kontrol paneli tutucusu, anahtar düzenlemesi ve ince tasarım

Yeni ZEISS PRISMO ailesinin bir parçası olarak ergonomi de optimize edilmiştir. Yeni kontrol paneli tutucusu, kontrol panelinin kullanılmadığı zamanlarda rahatça saklanmasını sağlar.

Daha da kolay kullanım ve izleme amacıyla anahtarların çoğu artık kontrol ünitesinde değil, doğrudan kontrol panelinde yer almaktadır.

Ön taraftaki yeni kapak, önceki modele kıyasla operatör ile ölçüm hacmi arasındaki mesafeyi önemli ölçüde azaltır - bu da özellikle ağır iş parçalarını yüklerken çalışanları koruyabilir.

Artırılmış esneklik

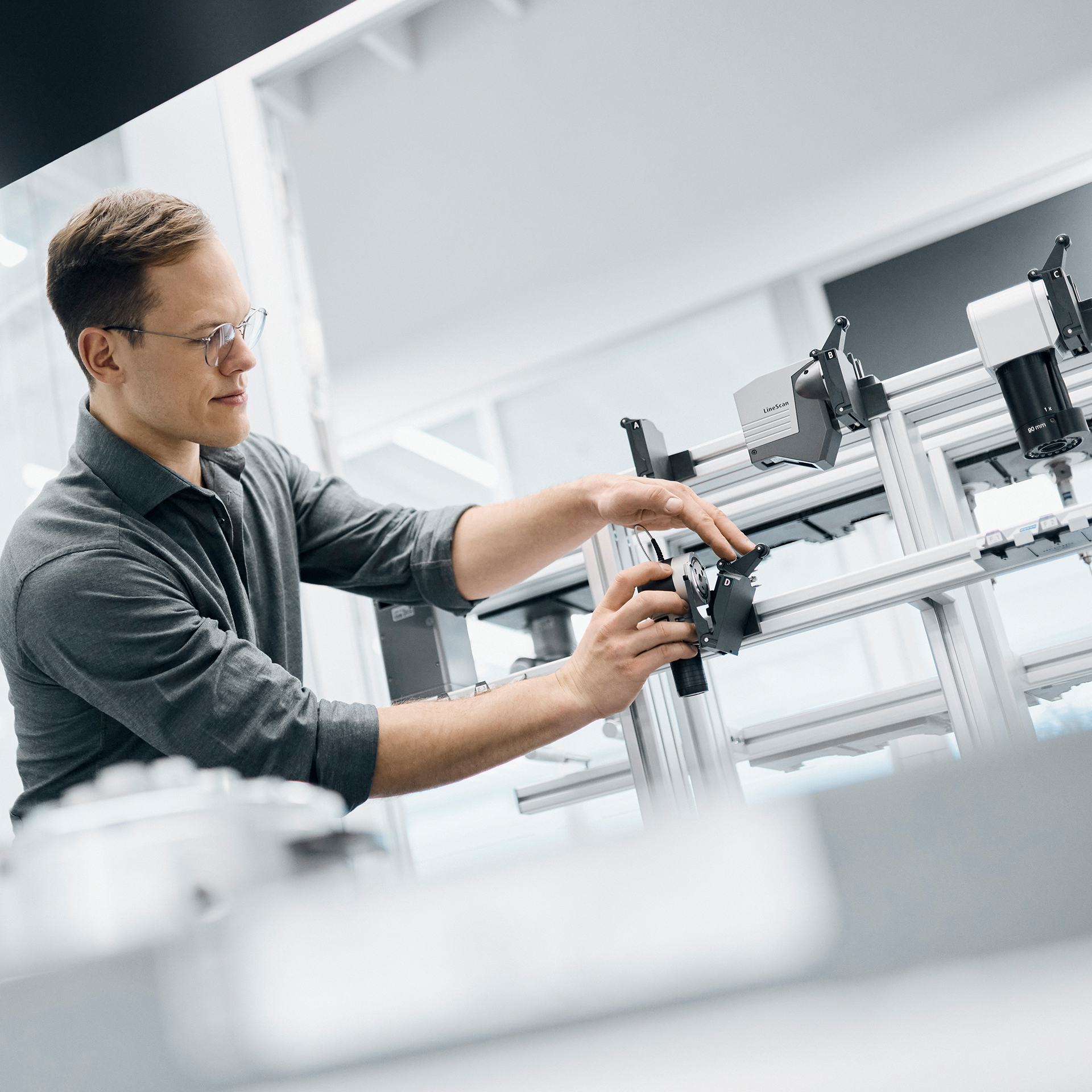

Serbest sensör seçimi ve genişletilmiş boyut seçimi

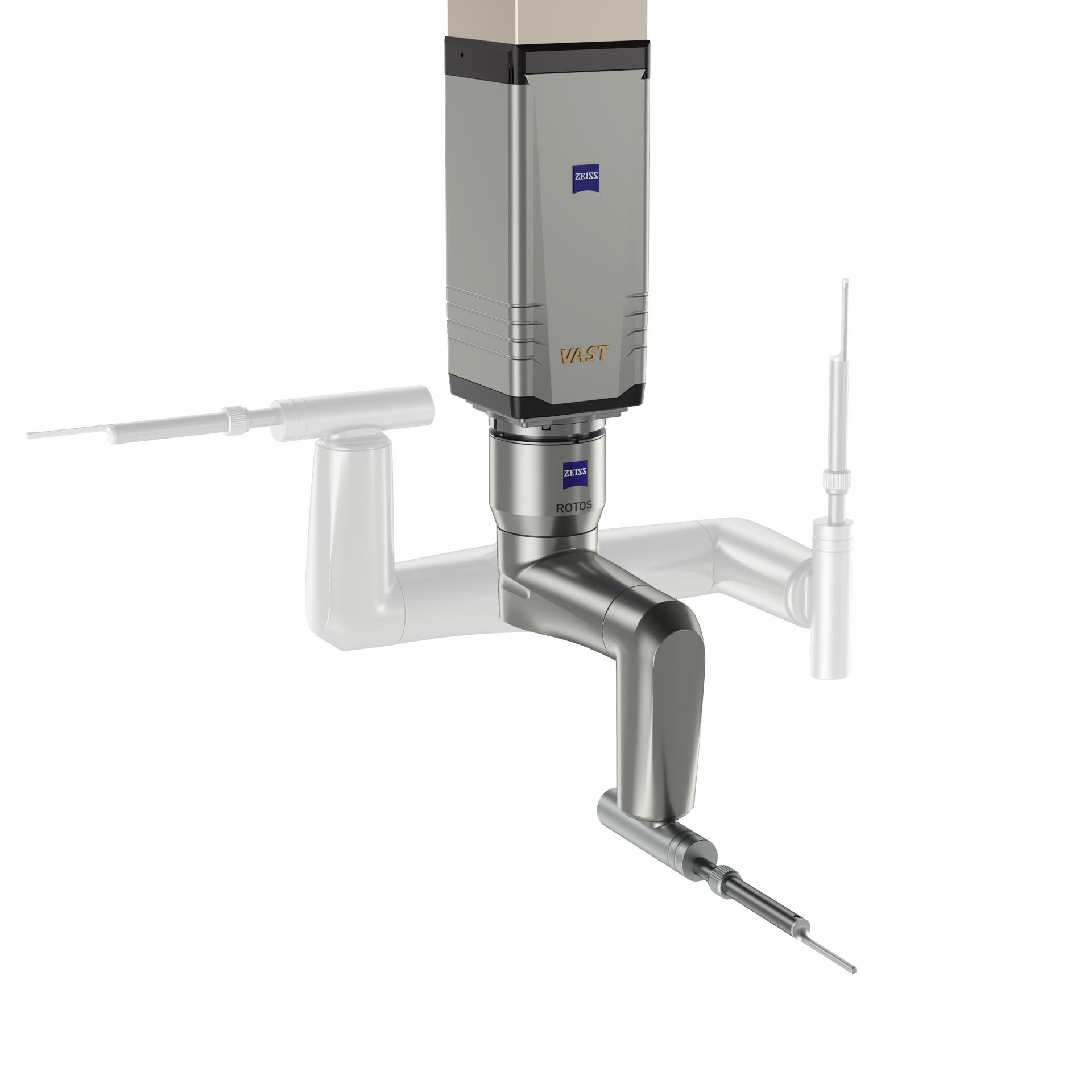

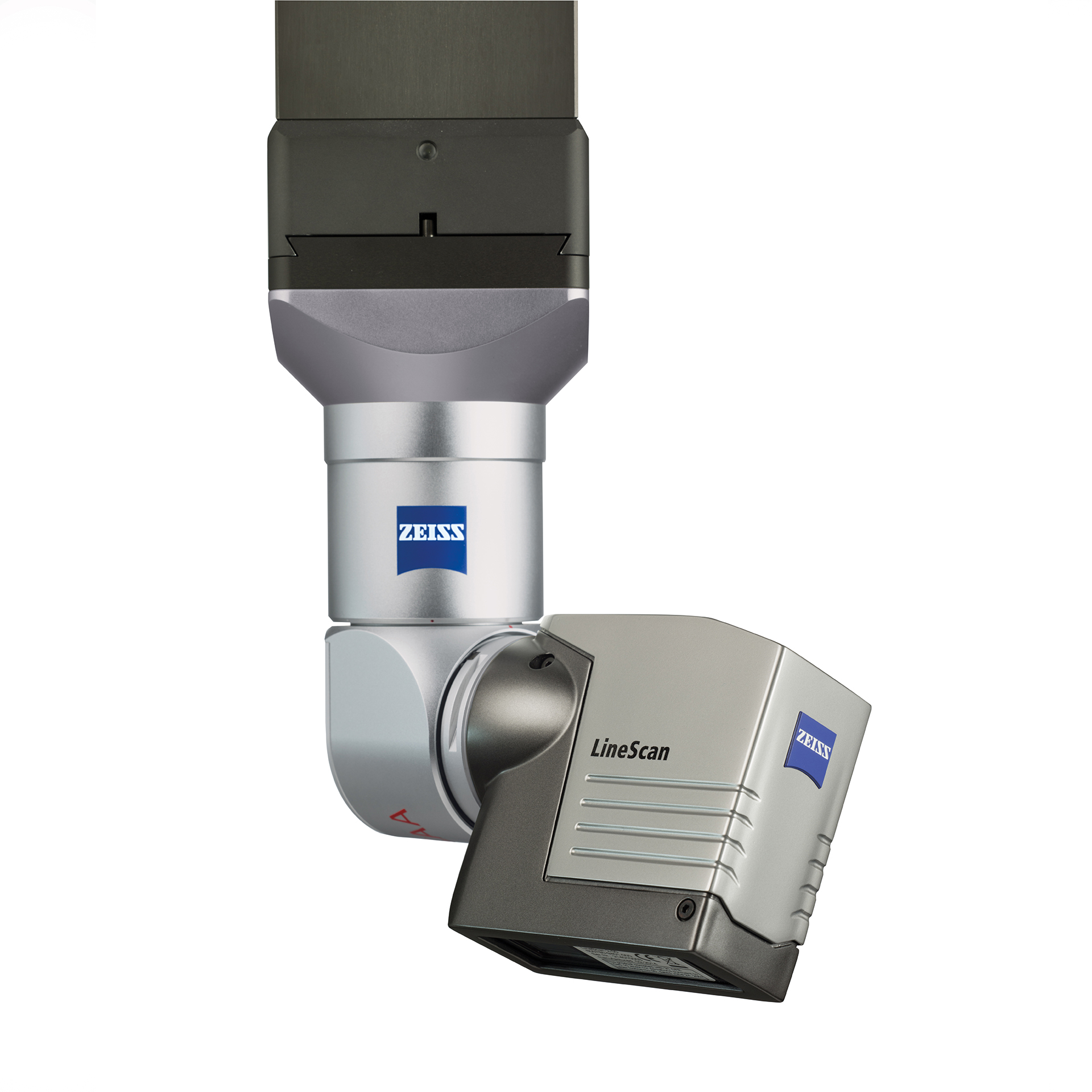

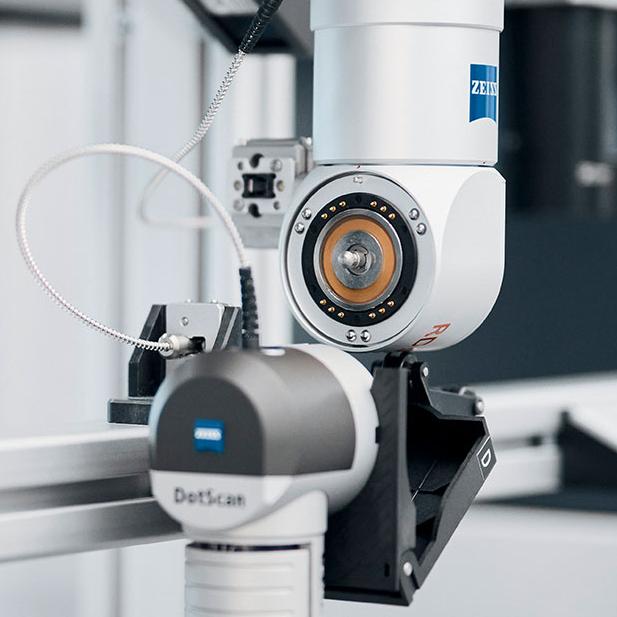

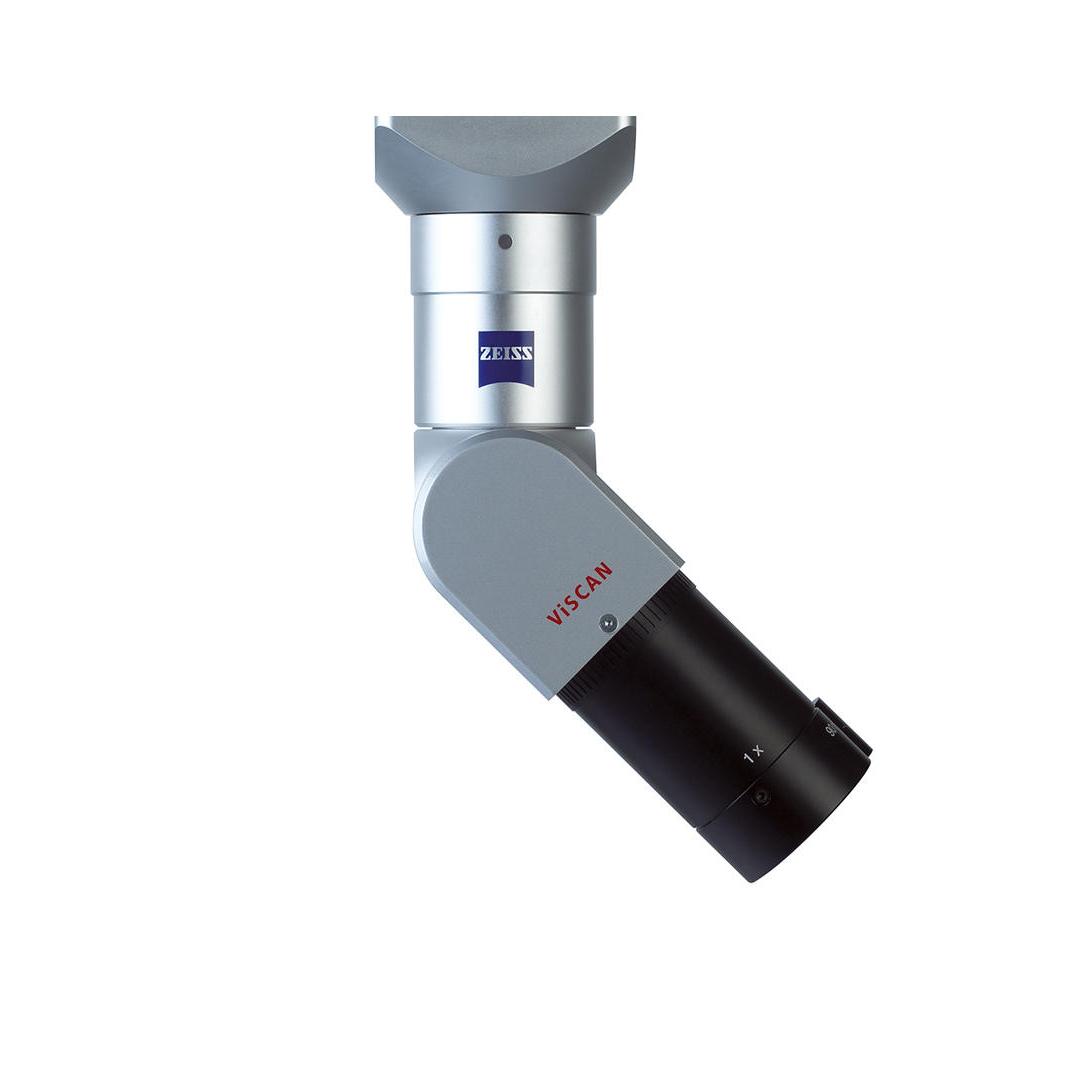

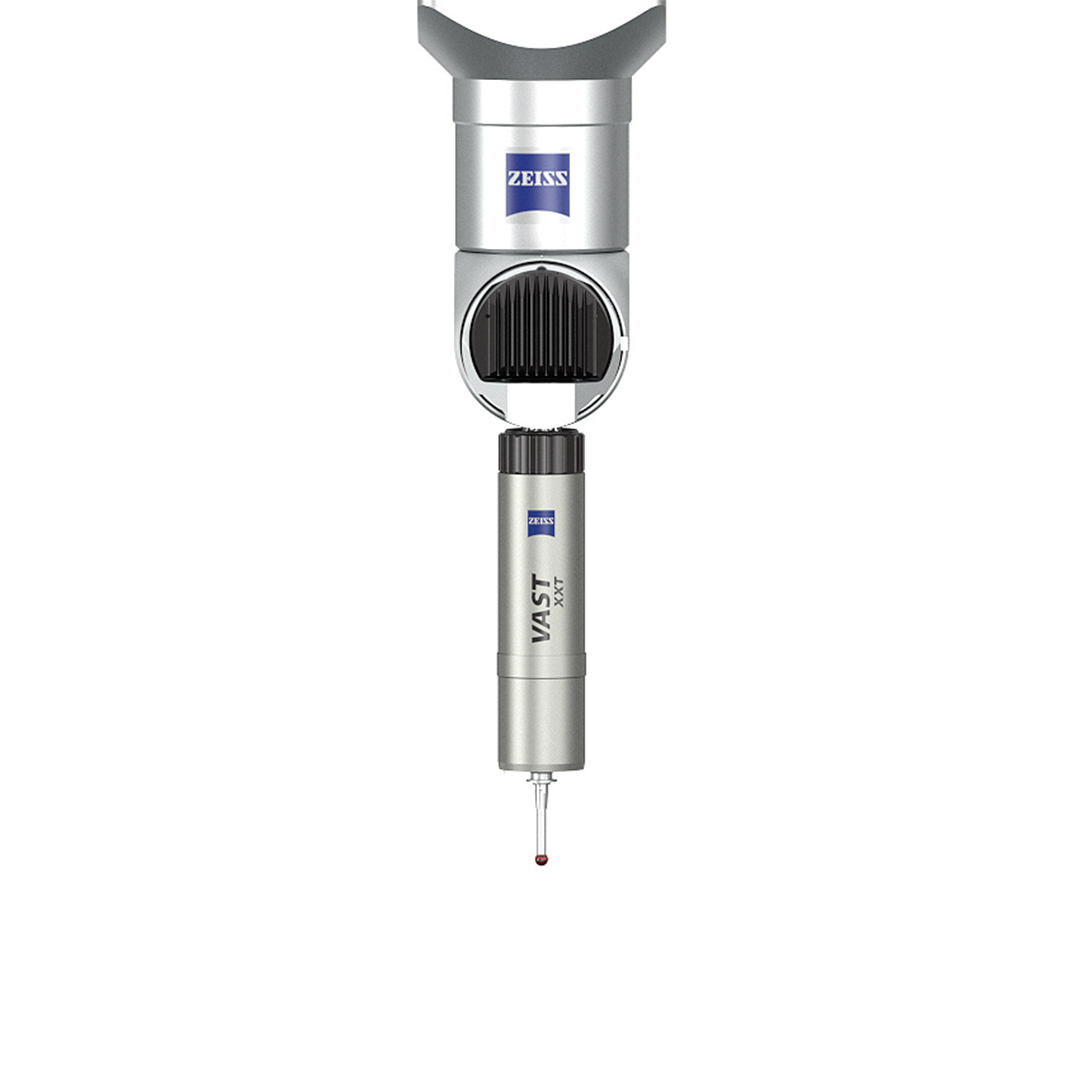

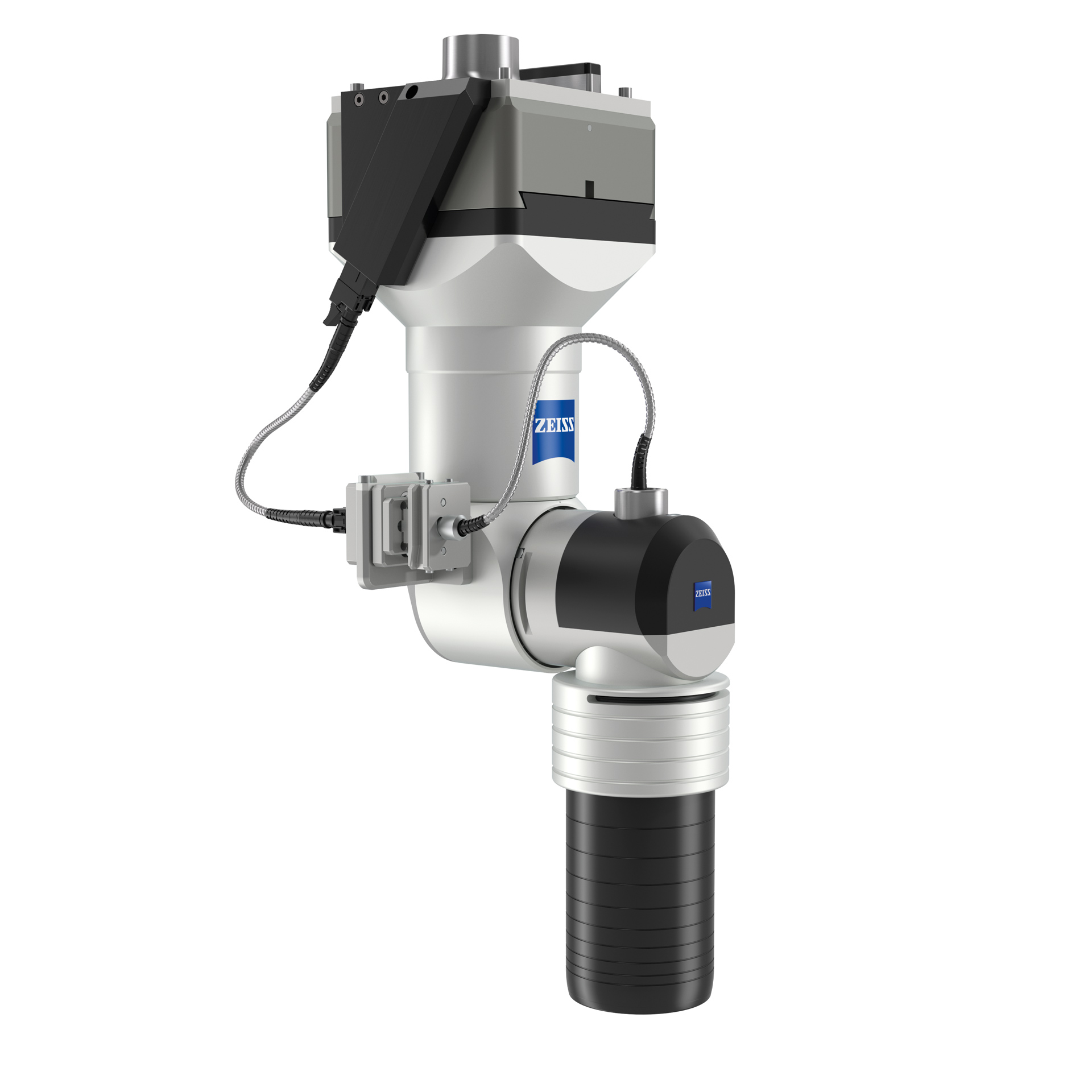

Yeni ZEISS C99m kontrolör ile ZEISS PRISMO artık hem ZEISS ROTOS'u (pürüzlülük sensörü) hem de ZEISS LineScan'i (optik sensör) destekliyor ve böylece operasyonel esnekliği artırıyor.

Boyut yelpazesi de genişletilmiştir. 7/9/5 ila 16/42/10 arasındaki normal ZEISS PRISMO boyutları hala mevcuttur. Standart versiyon artık üç yeni boyutta da mevcuttur: 16/24/14, 16/30/14 ve 16/42/14.

Teknik karşılaştırma

	ZEISS PRISMO	ZEISS PRISMO verity	ZEISS PRISMO ultra	ZEISS PRISMO fortis
Kullanım yeri	Kalite laboratuvarı (üretim hattı dışında)	Üretim (üretim hattı dışında)	Kalite laboratuvarı (üretim hattı dışında)	Kalite laboratuvarı (üretim hattı içinde)
Doğruluk aralığı:	0,9 + L/350 μm	0,7 + L/400 μm	0,5 + L/500	0,7 + L/400 μm (22°C'de), 2,7 + L /80 μm'ye kadar (40°C'de)
Sıcaklık	19-22°C	19-22°C	20-22°C	TVA (Sıcaklık Değişken Doğruluğu) ile 5-40°C
ZEISS mass Teknolojisi	Standart olarak	Standart olarak	Standart olarak	Standart olarak
DGUV uyumlu	✔	✔	✔	✔
Eski modellerin yenilenmesi	✔	✔	✔	✔
ZEISS PowerSaver	✔	✔	✔	✔
ZVRA ve ZVR uyumlu	ZVRA (opsiyonel)	ZVRA (opsiyonel)	ZVRA (opsiyonel)	ZVRA (opsiyonel) ZVR (sadece 7/12/7 fortis)
Cam-seramik ölçek	✔ Robax ®: Çözünürlük 200 nm	✔ ZERODUR ®: Çözünürlük 80 nm	✔ ZERODUR ®: Çözünürlük 20 nm	✔ ZERODUR ®: Çözünürlük 80 nm
Boyutlar	7/9/5 - 16/42/14	7/9/5 - 12/18/10	7/10/5 - 16/30/10	7/12/7 - 12/18/10

Özetle performans

Maksimum hız ve çeviklik için performans sürücüsü

ZEISS CMM Acceleration Mode for Aerospace Applications

ZEISS PRISMO 7/12/7 ve 12/18/10 fortis için özel seçenek

Türbin kanatları ve kanatçıklar gibi motor bileşenlerinin temel kalite denetimi, üst düzey kalite güvence gerekliliklerine tabidir. Toplam üretim maliyetlerinin %20'sini ve toplam üretim süresinin %25'ini oluşturan bu süreç, son derece maliyetli ve zaman alıcıdır. Ölçüm doğruluğundan ödün vermeden ölçüm sürecini hızlandırmak, tüm sektör için önemli potansiyel tasarruf anlamına gelir. Çözüm; ZEISS CMM Acceleration Mode for Aerospace Applications olarak adlandırılıyor.

ZEISS PRISMO 7/12/7 ve 12/18/10 fortis için mevcut olan ZEISS CMM Acceleration Mode for Aerospace Applications, ZEISS VAST Rotary Table Axis (ZVRA) ve ZEISS VAST Rotary Table (ZVR) seçeneklerinin yanı sıra gerektiğinde uygulama desteği için özel bir paket sunar. ZVRA, döner tabla ekseninin hızlı tanımlanması sayesinde daha da yüksek hassasiyet sağlar. ZVR, döner tablanın hareketini ve dolayısıyla ölçüm sürecini ve güvenilir ölçüm sonuçlarını hızlandırır.

Daha fazla bilgi edinin

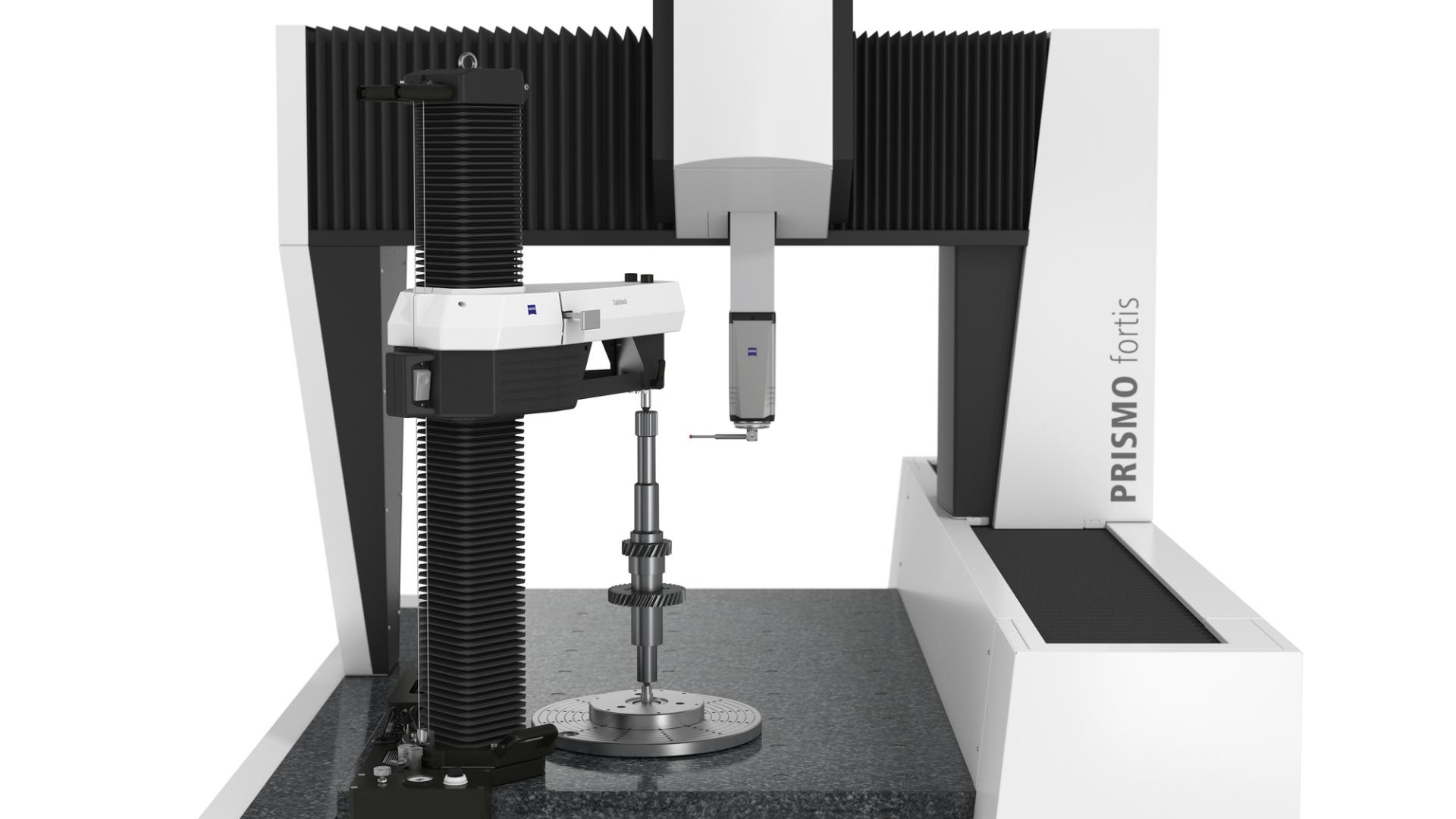

ZEISS TS

ZEISS PRISMO ailesi için yeni punta

ZEISS punta, dalga şekilli ölçüm nesnelerinin uçlar arasında sıkıştırılmasını sağlar. Örneğin; dişli milleri, sonsuz vidalı miller, krank milleri, eksantrik milleri ve rotorlar deforme olmadan kelepçelenebilir ve mümkün olan en iyi şekilde ölçülebilir. Bu optimum erişilebilirlik sayesinde tek bir sıkıştırma işleminde eksiksiz ölçümler gerçekleştirilebilir. ZEISS TS, gerektiğinde puntanın ölçüm hacminde hızlı bir şekilde ayarlanmasını sağlayan değiştirilebilir bir arayüze sahiptir. Hava yataklarına sahip yüksek hassasiyetli ZEISS RT-AB-600 döner tabla ile birlikte, üniversal bir koordinat ölçüm makinesi hızlı ve esnek bir şekilde özel bir mil ölçüm makinesine yükseltilebilir. ZEISS TS; TS-7 ve TS-10 varyantları olmak üzere iki Z boyutunda mevcuttur ve ZEISS PRISMO ailesinin belirli varyantlarına uyacak şekilde tasarlanmıştır.

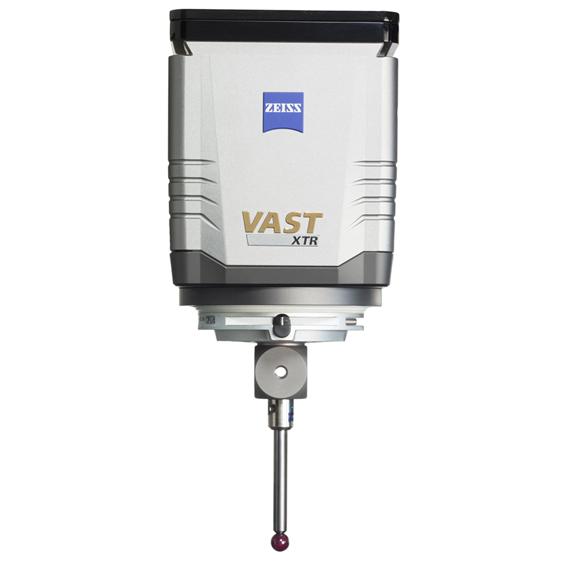

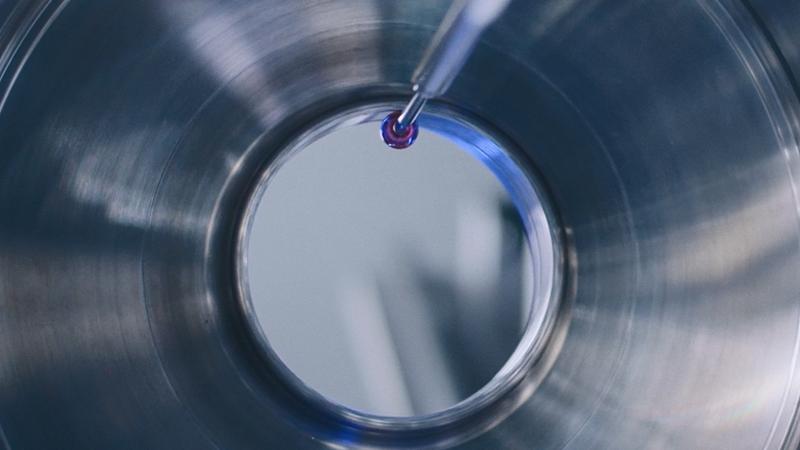

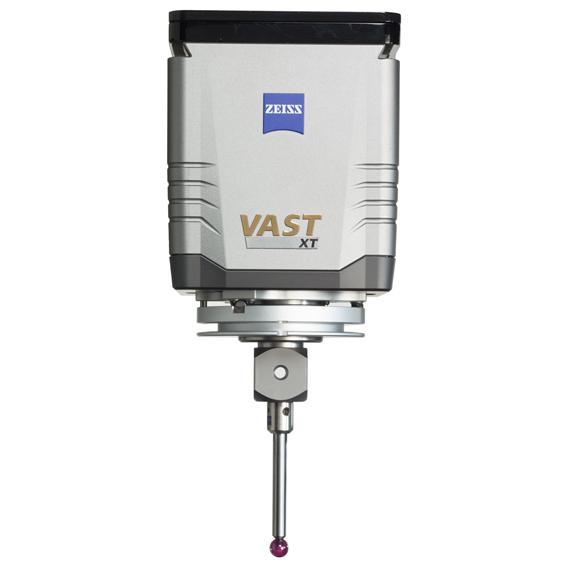

ZEISS VAST navigator

Yüksek tarama hızları

Parametreleri seçerken kullanıcı hatalarını önlemek için optimum tarama hızını otomatik olarak yapılandırır. Daha yüksek tarama hızı, tutarlı doğruluğun yanı sıra güvenilir ve tekrarlanabilir sonuçlar sağlar.

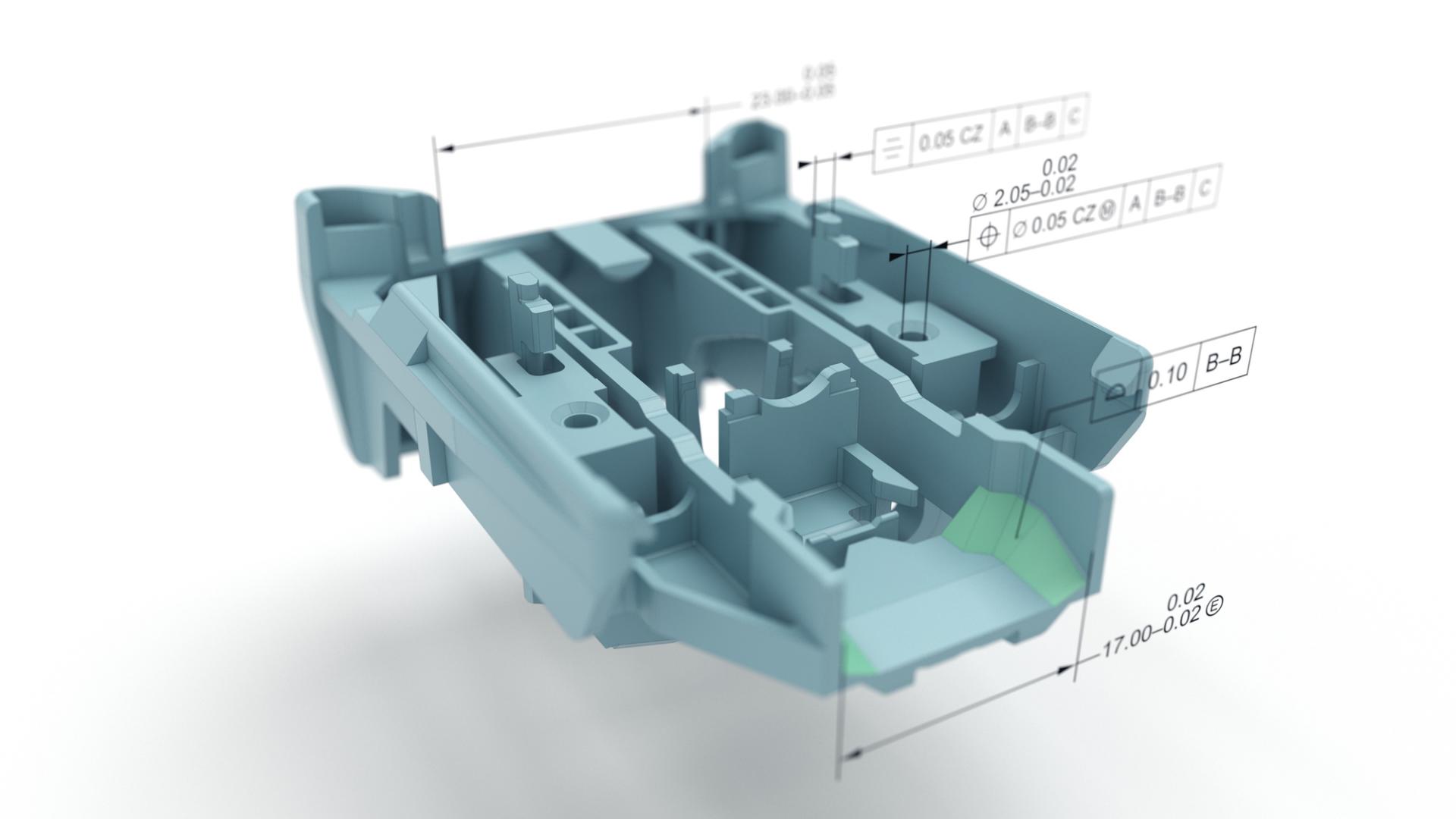

ZEISS CALYPSO Yazılımı

Boyutsal ölçüm teknolojisi için yazılım

ZEISS CALYPSO, standart geometrileri basit, hızlı ve güvenilir bir şekilde ölçer. İstediğiniz özelliklere tıklayarak denetim planlarını kolayca programlayın. Seyahat yolları yazılım tarafından otomatik ve optimum bir şekilde oluşturulur. Çok sayıda opsiyonel genişletme sayesinde ZEISS CALYPSO, örneğin ZEISS CALYPSO VAST probing ve ZEISS CALYPSO pallet optimizer gibi özel gereksinimler için doğru araçları da sunar. Bu fonksiyonlar, ölçümlerin %25'e kadar daha hızlı yapılmasını sağlar.

Daha fazla bilgi edinin

ZEISS PRISMO ile ölçüm süreçlerinizde daha fazla sürdürülebilirlik

Her makine kullanımının merkezinde, aktif kullanım aşamasında kilit bir rol oynayan ve çevresel denge üzerinde önemli bir etkiye sahip olan enerji tüketimi yer alır. ZEISS PRISMO, enerji tasarrufu sağlayan fonksiyonları ve yeni geliştirilen enerji tasarruflu kontrol sistemi sayesinde, endüstriyel ölçüm teknolojisi alanında verimli kaynak tüketiminin en iyi örneğidir. ZEISS PRISMO ailesi dayanıklılık sağlar ve hassasiyet, hız ve sürdürülebilirlik açısından yeni standartlar belirler.

Yeni ZEISS PRISMO ailesi, önceki modellere kıyasla güç tüketimini %64 oranında azaltan yeni C99m kontrol ünitesini içerir.

ZEISS PRISMO ile ölçüm süreçlerinizde daha fazla sürdürülebilirlik

ZEISS PowerSaver özelliği ile makine kullanılmadığında güç kaynağından ayrılır ve kesinti süreleri boyunca güç tüketimi sıfıra indirilir. Kullanıcılar, ZEISS PowerSaver’ı belirli zamanlarda etkinleştirilecek şekilde ayarlayabilir.

ZEISS AirSaver daha fazla tasarruf sağlar ve önceden ayarlanmış bir süreden sonra basınçlı havayı otomatik olarak kapatır.

Yeni nesil ZEISS PRISMO fortis kurulana kadar hız ve doğruluk her zaman birbiriyle biraz çelişiyordu.

Roland Ziltener Kalite Yönetimi Başkanı, Starrag Group
