ZEISS PRISMO fortis

Üretim ortamlarında hassasiyet

Optimize edilmiş malzemeler ve yeni geliştirilen düzeltmeler sayesinde ZEISS PRISMO fortis, 40°C'ye kadar sıcaklıklarda maksimum hassasiyeti garanti eder. Bu nedenle koordinat ölçüm makinesi doğrudan üretim ortamlarında da kullanılabilir. Opsiyonel ZEISS VAST Rotary Table (ZVR) kullanılarak, döner tablanın daha hızlı hareketleri sayesinde belirli uygulamalar için ölçüm süreleri önemli ölçüde azaltılabilir.

Üretim ortamlarında 40°C'ye kadar sıcaklıklarda kullanım
ZEISS VAST Rotary Table Axis'in (ZVRA) döner tabla ekseni tanımı
Opsiyonel olarak ZEISS CMM Acceleration Mode for Aerospace Applications

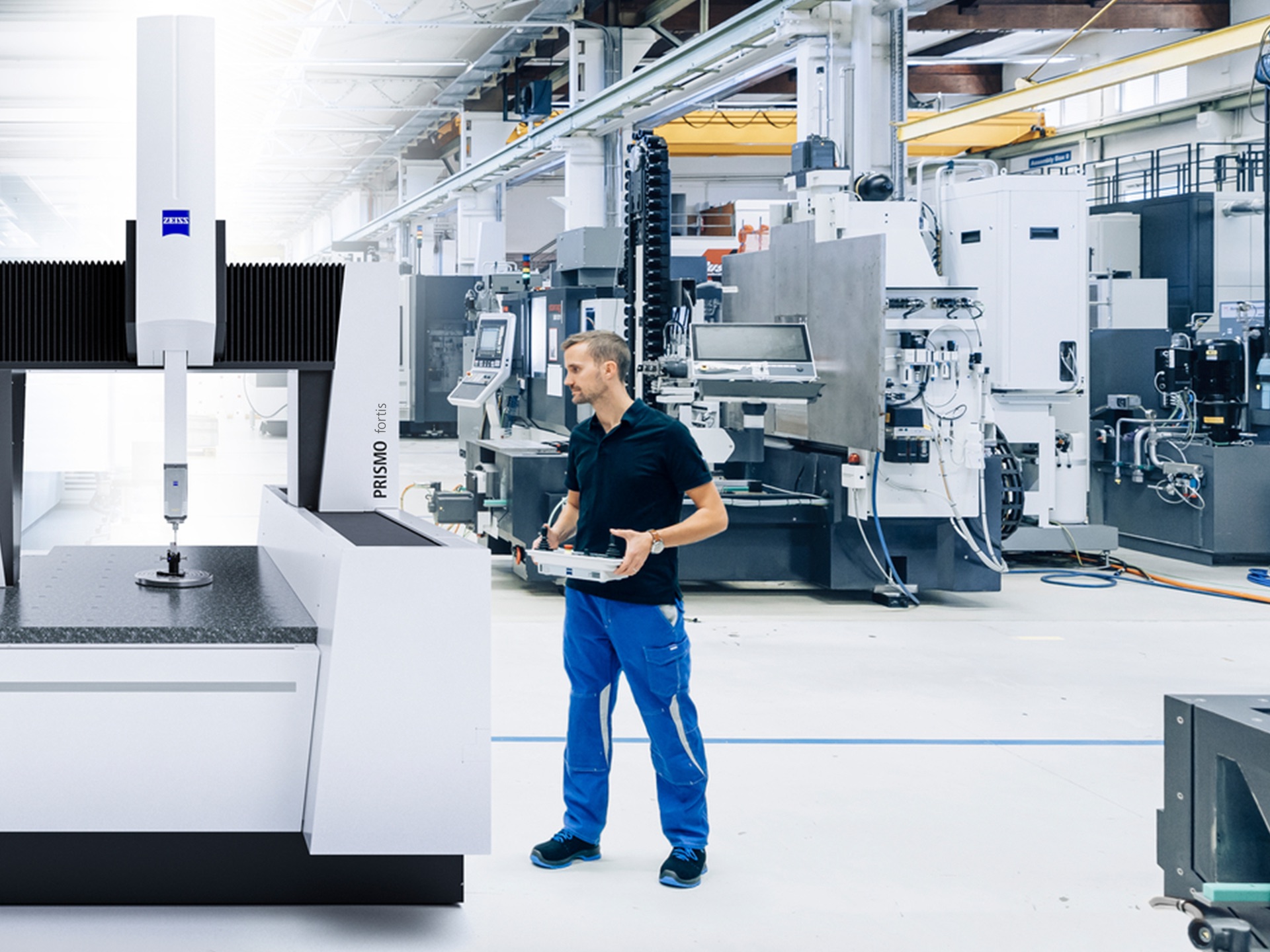

Üretim ortamlarında yüksek derecede hassasiyet

40°C'ye kadar ölçümler için maksimum sıcaklık gradyanı

ZEISS PRISMO fortis, bileşenlerinin sürekli olarak geliştirilmesi sayesinde üretim ortamlarında kullanım için uygundur. Granit plakadaki ek sıcaklık sensörleri, titreşim sönümlemeli pnömatik sönümleme sistemi ve 80 nm çözünürlüğe sahip yüzer ZERODUR® ölçekleri dahil olmak üzere yeni geliştirilen düzeltmeler, 40°C'ye kadar sıcaklık stabilitesini garanti eder. Bu nedenle ölçüm cihazı, 5 K/g, 2 K/s ve 1 K/dak'ya kadar sıcaklık gradyanlarına sahip üretim ortamlarında kullanım için uygundur - ancak gerektiğinde bir kalite laboratuvarında da kullanılabilir.

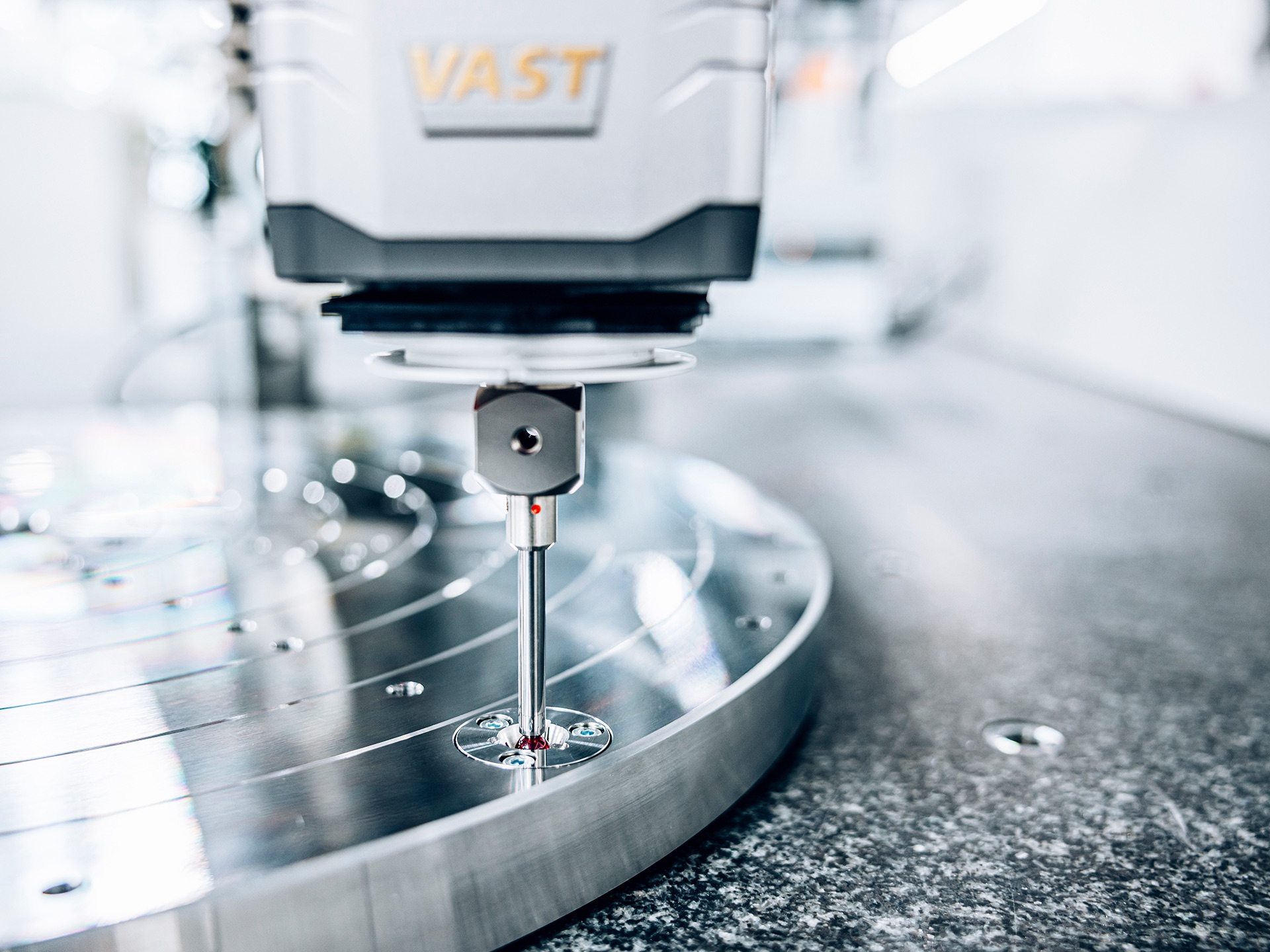

ZEISS VAST Rotary Table Axis'in (ZVRA) döner tabla ekseni tanımı

Daha fazla doğruluk, güvenlik ve üretkenlik için

ZEISS VAST Rotary Table Axis (ZVRA), döner tabla eksenini tanımlar ve böylece doğru ve güvenilir ölçümler için temel oluşturur. Daha önce eksen tanımı için 60 saniyeye kadar süren altı ayrı nokta ölçümü gerekirken, ZVRA artık kurulum süresinde %75 azalma ile tek bir sürekli hareket gerçekleştirmektedir. Yeni yöntem, probun bir ray üzerinde sabit bir yükseklikte hareket etmesiyle farklılık göstermektedir. Bu, tüm sürecin gereksiz hareket yolları olmaksızın tekdüze bir hareketten oluştuğu anlamına gelir. ZVRA %75 oranında bir zaman tasarrufu sağlar ve böylece döner tabla ekseninin daha sık tanımlanmasını destekler. Bu da daha fazla doğruluk, güvenlik ve üretkenlik sağlar.

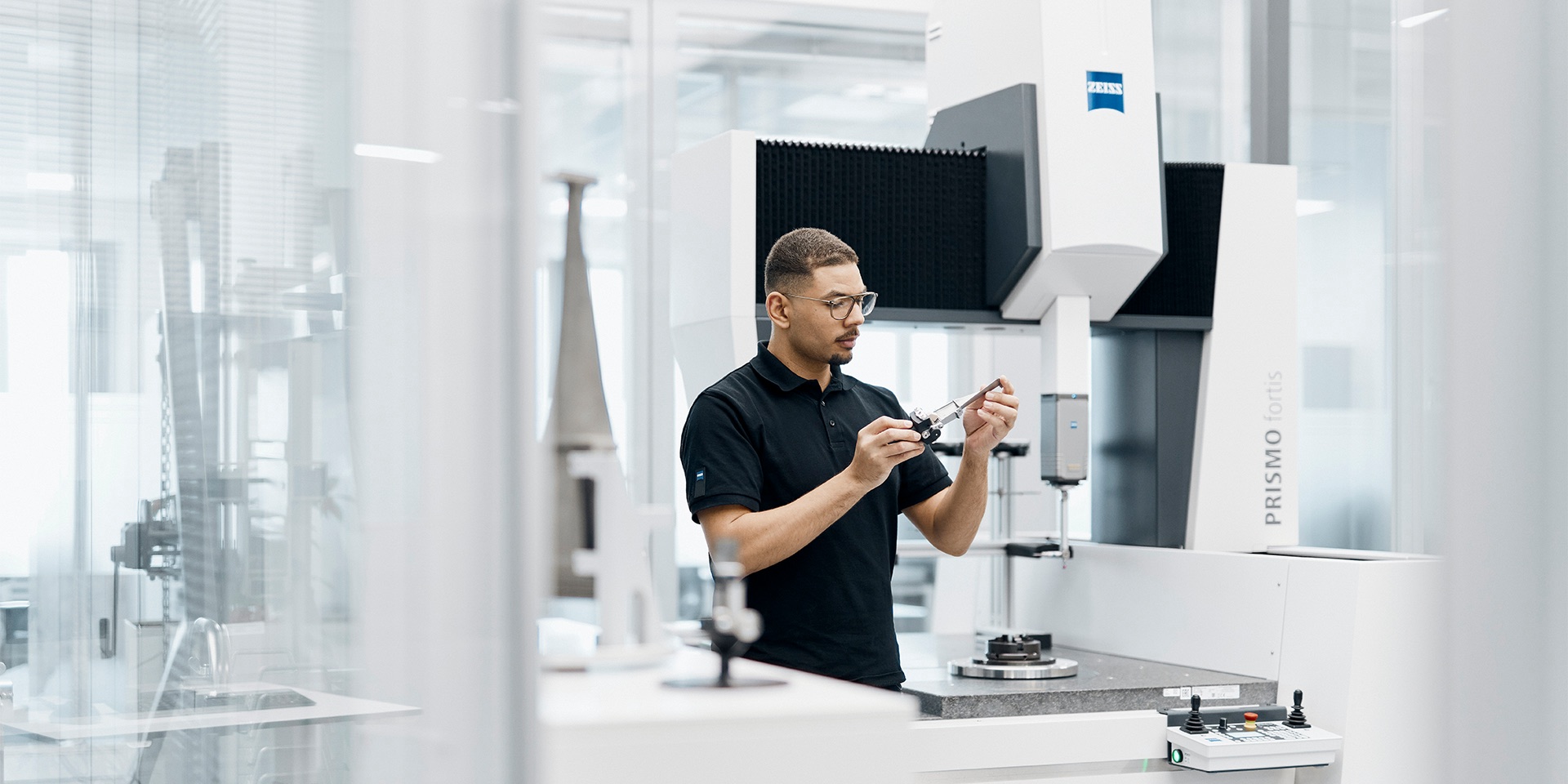

ZEISS PRISMO fortis ile yeni bir dönem başlıyor

Bir görünüm yükseltmesinden daha fazlası: ZEISS PRISMO ailesindeki ürünler tamamen yeniden tasarlandı. Çok sayıda yükseltme sonucunda güvenlik, ekonomi ve çevreye dair verimlilik, esneklik, ergonomi ve son olarak üretkenlik yepyeni bir seviyeye ulaştı. Tarama parametreleri ayarlanarak ve tarama hızı iki katına çıkarılarak (150 mm/s'den 300 mm/s'ye) verimlilik artırıldı. Aynı zamanda gürültü seviyesi, %34 oranında azaltılmıştır. Enerji tasarrufu sağlayan kontrolör ve yeni tasarıma sahip kontrol panelinden otomatik güvenlik mekanizmalarına ve gelişmiş prob uyumluluğuna kadar ZEISS PRISMO ailesindeki ürünler her zamankinden daha güçlüdür.

Tarama hızının genel olarak iki katına çıkarılmasıyla (150 mm/s'den 300 mm/s'ye) tarama parametreleri ayarlanarak üretkenlik artırılır. Yeni güvenlik lazer tarayıcıları, güvenlik bölgesinde insan veya nesne tespit ettiklerinde hızlarını otomatik olarak düşürdükleri için yüksek güvenlik standartlarını güvenilir bir şekilde korurken, eskisinden çok daha hızlı ölçüm yapılmasını da sağlar. ZEISS VAST Rotary Table Axis (ZVRA) seçeneği daha yüksek verimlilik de sağlar. Bu fonksiyonla döner tablada eksen tanımlama artık sadece 16 saniye sürer - standart yöntemlere kıyasla %75 zaman tasarrufu sağlar.
ZEISS PRISMO ailesindeki tüm CMM'ler, uluslararası kabul görmüş Alman Sosyal Kaza Sigortası Kurumu (DGUV) tarafından sertifikalandırılmıştır. Güvenliği daha da artırmak için ayarlanabilir yan paneller gibi ek yenilikler getirilmiştir. Hareketli parçalar arasındaki mesafe 4 mm'nin altına düşürülerek ezilme tehlikesi azaltılır. Güvenlik lazer tarayıcıları koordinat ölçüm makinesinin çevresini de algılar ve tanımlanan bölgede insanlar veya nesneler algılandığında hızı otomatik olarak azaltır.
Dahili ZEISS PowerSaver ile CMM, kullanılmadığında otomatik olarak güç kaynağından ayrılır. Kullanıcılar, fonksiyonun etkinleştirmesini bireysel olarak ayarlayabilir ve güç tüketimini azaltan belirli duruş süreleri tanımlayabilir. Yeni ZEISS C99m kontrolör daha fazla tasarruf sağlar. Daha ince bir tasarıma sahiptir ve önceki modele kıyasla güç tüketimini %64 oranında azaltır (eski ve yeni kontrolör arasında yapılan dahili bir test karşılaştırmasında). Ayrıca ZEISS AirSaver, basınçlı havanın önceden belirlenmiş bir sürenin sonunda kapatılmasını sağlar.
Kontrol konsolu üzerinden kontrol, kolay izleme ve çalıştırılabilirlik sağlar. Kullanılmadığında, yeni kontrol konsolu tutucusunda rahatça saklanabilir. Anahtarların çoğu da doğrudan kontrolörden kontrol konsoluna aktarıldı. Buna ek olarak, ön taraftaki yeni bir kapak, operatör ile ölçüm hacmi arasındaki mesafenin azalmasını sağlar ve bu da ağır bileşenleri yüklerken operatör için daha kolaydır.
ZEISS mass teknolojisi, ZEISS PRISMO ile çok çeşitli probların kullanımını mümkün kılar. Yeni ZEISS C99m kontrol ünitesi sayesinde CMM, artık ek olarak iki probla daha uyumludur: Daha fazla çalışma esnekliği için ZEISS ROTOS (pürüzlülük sensörü) ve ZEISS LineScan (optik prob).

ZEISS PRISMO ile ölçüm süreçlerinizde daha fazla sürdürülebilirlik

Her makine kullanımının merkezinde, aktif kullanım aşamasında kilit bir rol oynayan ve çevresel denge üzerinde önemli bir etkiye sahip olan enerji tüketimi yer alır. ZEISS PRISMO, enerji tasarrufu sağlayan fonksiyonları ve yeni geliştirilen enerji tasarruflu kontrol sistemi sayesinde, endüstriyel ölçüm teknolojisi alanında verimli kaynak tüketiminin en iyi örneğidir. ZEISS PRISMO ailesi dayanıklılık sağlar ve hassasiyet, hız ve sürdürülebilirlik açısından yeni standartlar belirler.

Yeni ZEISS PRISMO ailesi, önceki modellere kıyasla güç tüketimini %64 oranında azaltan yeni C99m kontrol ünitesini içerir.

ZEISS PRISMO ile ölçüm süreçlerinizde daha fazla sürdürülebilirlik

ZEISS PowerSaver özelliği ile makine kullanılmadığında güç kaynağından ayrılır ve kesinti süreleri boyunca güç tüketimi sıfıra indirilir. Kullanıcılar, ZEISS PowerSaver’ı belirli zamanlarda etkinleştirilecek şekilde ayarlayabilir.

ZEISS AirSaver daha fazla tasarruf sağlar ve önceden ayarlanmış bir süreden sonra basınçlı havayı otomatik olarak kapatır.

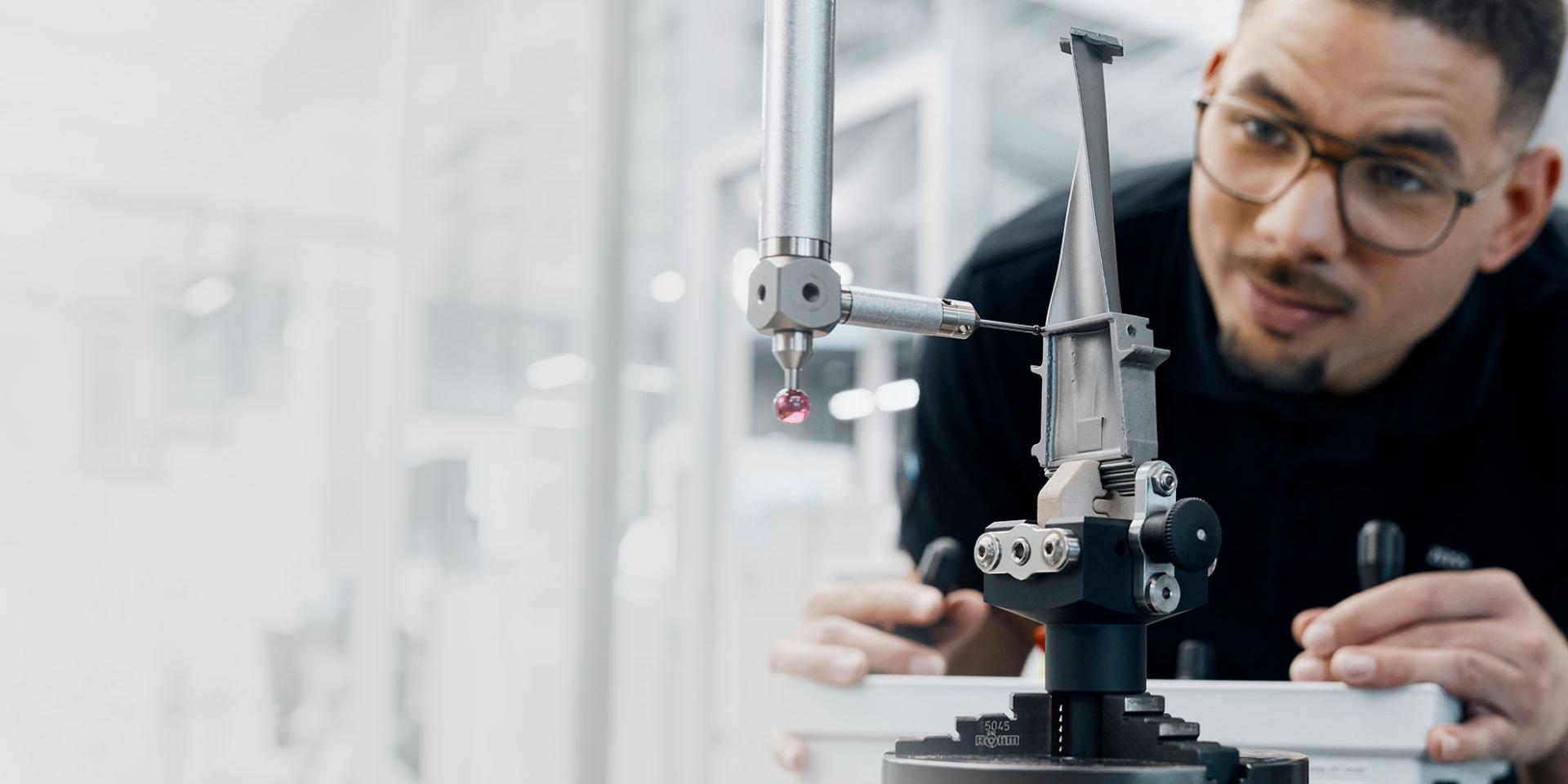

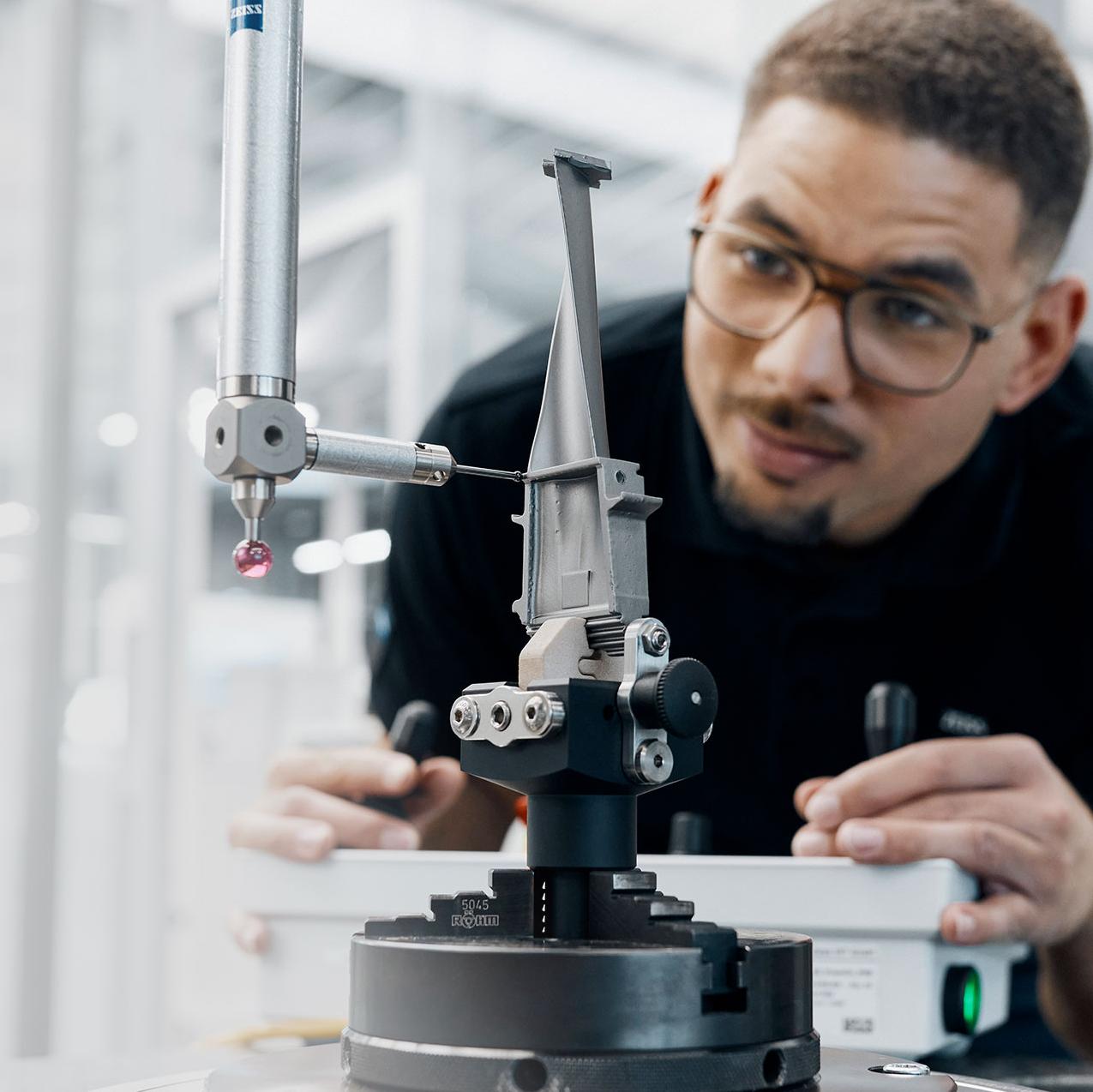

ZEISS CMM Acceleration Mode for Aerospace Applications

Türbin kanatları ve kanatçıklar gibi motor bileşenlerinin temel kalite denetimi, üst düzey kalite güvence gerekliliklerine tabidir. Toplam üretim maliyetlerinin %20'sini ve toplam üretim süresinin %25'ini oluşturan bu süreç, son derece maliyetli ve zaman alıcıdır. Ölçüm doğruluğundan ödün vermeden ölçüm sürecini hızlandırmak, tüm sektör için önemli potansiyel tasarruf anlamına gelir. Çözüm; ZEISS CMM Acceleration Mode for Aerospace Applications olarak adlandırılıyor.

Havacılık ve uzay endüstrisi için özel çözümler

Daima hedefe yönelik

ZEISS PRISMO 7/12/7 ve 12/18/10 fortis için mevcut olan ZEISS CMM Acceleration Mode for Aerospace Applications, ZEISS VAST Rotary Table Axis (ZVRA) ve ZEISS VAST Rotary Table (ZVR) seçeneklerine ek olarak özel bir uygulama destek paketi sunar. ZVRA, döner tabla ekseninin hızlı tanımlanması sayesinde daha da yüksek hassasiyet sağlar. ZVR, döner tablanın hareketini ve dolayısıyla ölçüm sürecini hızlandırır.

Daha fazla bilgi edinin

Yeni nesil ZEISS PRISMO fortis'e kadar hız ve doğruluk birbiriyle biraz çelişiyordu.

Roland Ziltener Starrag Group Kalite Yönetimi Başkanı

Üçüncü Taraf İçerikleri Engellendi

Çerez tercihlerinizden dolayı video oynatıcı engellendi. Ayarları değiştirmek ve videoyu oynatmak için lütfen aşağıdaki tuşa tıklayın ve "Fonksiyonel" izleme teknolojilerinin kullanımına izin verin.

Teknik veriler

Doğruluk aralığı:	0,7 + L/400 µm (22°C'de) 2,7 + L/80 µm'ye kadar (40°C'de)
Sıcaklık aralığı	TVA (Sıcaklık Değişken Doğruluğu) ile 15-40°C
ZEISS mass teknolojisi	✔
DGUV uyumlu	✔
Eski modellerin yenilenmesi mümkündür	✔
ZEISS PowerSaver	✔
ZVRA ve ZVR uyumluluğu	ZVRA (opsiyonel olarak mevcuttur.) ZVR (sadece 7/12/7 fortis ve 12/18/10 fortis)
Cam seramik ölçek	^ZERODUR®: Çözünürlük 80 nm
Boyutlar	7/12/7 ile 12/18/10 arasında*

*12/18/10 ebadı U şeklinde granit tablalı ve tablasız olarak mevcuttur

Geniş bir uygulama yelpazesi için farklı boyutlar

ZEISS PRISMO fortis

Geniş bir uygulama yelpazesi için farklı boyutlar

ZEISS PRISMO fortis, çeşitli boyutlarda mevcuttur. Bu koordinat ölçüm makinesinin 700 x 1200 x 700 mm ölçüm aralığına sahip en küçük versiyonundan 1200 x 1800 x 1000 mm ölçüm aralığına sahip en büyük tasarımına kadar. 12/18/10 konfigürasyonu U şeklindeki granit tabla ile birlikte veya tabla olmaksızın kullanılabilir.
