ZEISS LineScan

Işık hızında nokta bulutları

ZEISS LineScan, ister mevcut nominal CAD veri setleriyle karşılaştırma yapmak ister yeni bir CAD modeli oluşturmak için olsun, nokta bulutları kullanarak yüzeydeki tüm formları yakalarken tercih edilen araçtır.

Yüksek hız ve kapsamlı yüzey algılama, verimliliği artırır
Çok çeşitli uygulamalar için farklı ölçüm aralıklarına ve hassasiyetlere sahip geniş sensör seçimi

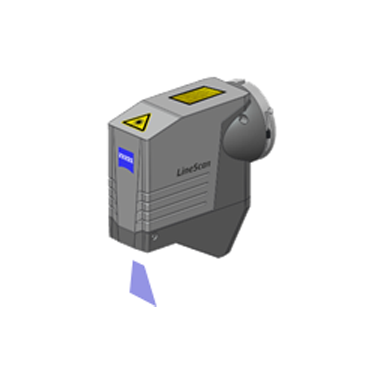

ZEISS LineScan 2-8, CMM'lerde dünyanın en hassas lazer tarayıcısıdır ve olağanüstü ölçüm sonuçları sağlar
ZEISS CALYPSO'da güçlü yazılım entegrasyonu - standartlaştırılmış tek tip, kullanımı kolay bir kullanıcı arayüzü sunar

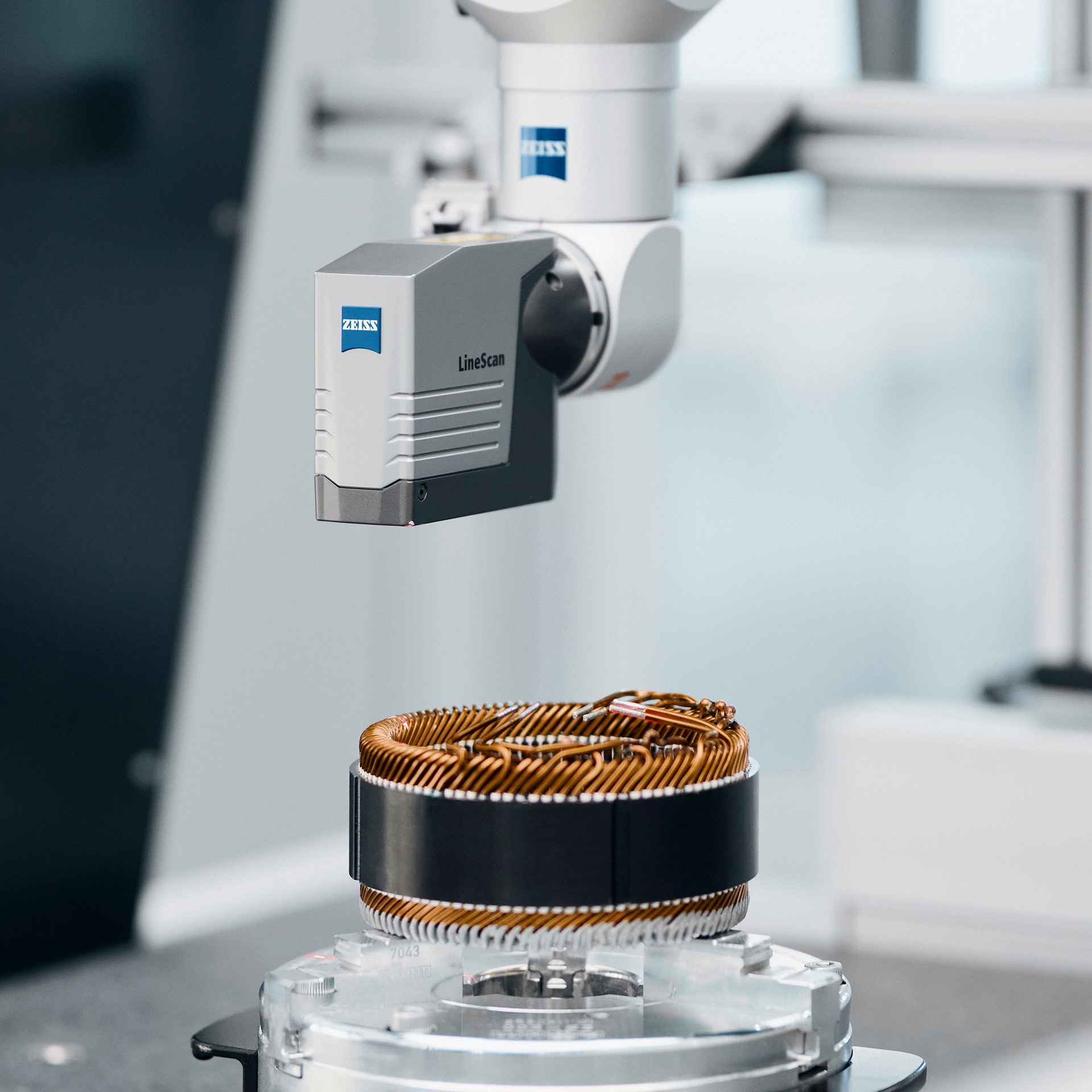

Avantajlar

Daha fazla üretkenlik
Sensör, yüzey yapısının hızlı ve eksiksiz bir şekilde yakalanmasını ve yüksek nokta yoğunluğunu sağlayarak ölçüm süresinin %70'e kadar azaltılmasını mümkün kılar. Bu da verimliliği önemli ölçüde artırır.

Esneklik
Belirli uygulamalar için uyarlanmış özel sensörler, ölçüm stratejisini basitleştirerek operatöre yardımcı olur. Yalnızca uygulamaya en uygun sensöre yatırım yapın.

Ölçüm verilerine güven
Kullanıcılar doğru, yüksek çözünürlüklü görüntüler sayesinde ölçüm sonuçlarına güvenirler. Bu da yinelemeleri azaltarak daha düşük parça maliyetleri ve daha kısa ölçüm süresi sayesinde daha yüksek makine verimliliği sağlar.

Olağanüstü kullanıcı dostu
Kullanıcıların çalışma şeklinde değişiklik olmaz: Sonuçlar, rapordaki standart geometri sonuçlarıyla birlikte görüntülenir. Kullanıcılar ZEISS CALYPSO ile daha geniş bir ölçüm olanakları yelpazesine sahip olurlar.

ZEISS LineScan One

ZEISS LineScan One, serbest formlu yüzeylerin eksiksiz ve verimli ölçümü için optik ölçüm teknolojisine giriş niteliğindedir. Lazer triangülasyon sensörü, nominal ile gerçek geometriyi hassas bir şekilde karşılaştırmak için çok sayıda nokta yakalar.

Yüksek hassasiyet (20 mikron)
Çok hızlı (saniyede 232 960 nokta)
ZEISS CALYPSO entegrasyonu sayesinde tek bir arayüzde yüksek kullanım kolaylığı

Üçüncü Taraf İçerikleri Engellendi

Çerez tercihlerinizden dolayı video oynatıcı engellendi. Ayarları değiştirmek ve videoyu oynatmak için lütfen aşağıdaki tuşa tıklayın ve "Fonksiyonel" izleme teknolojilerinin kullanımına izin verin.

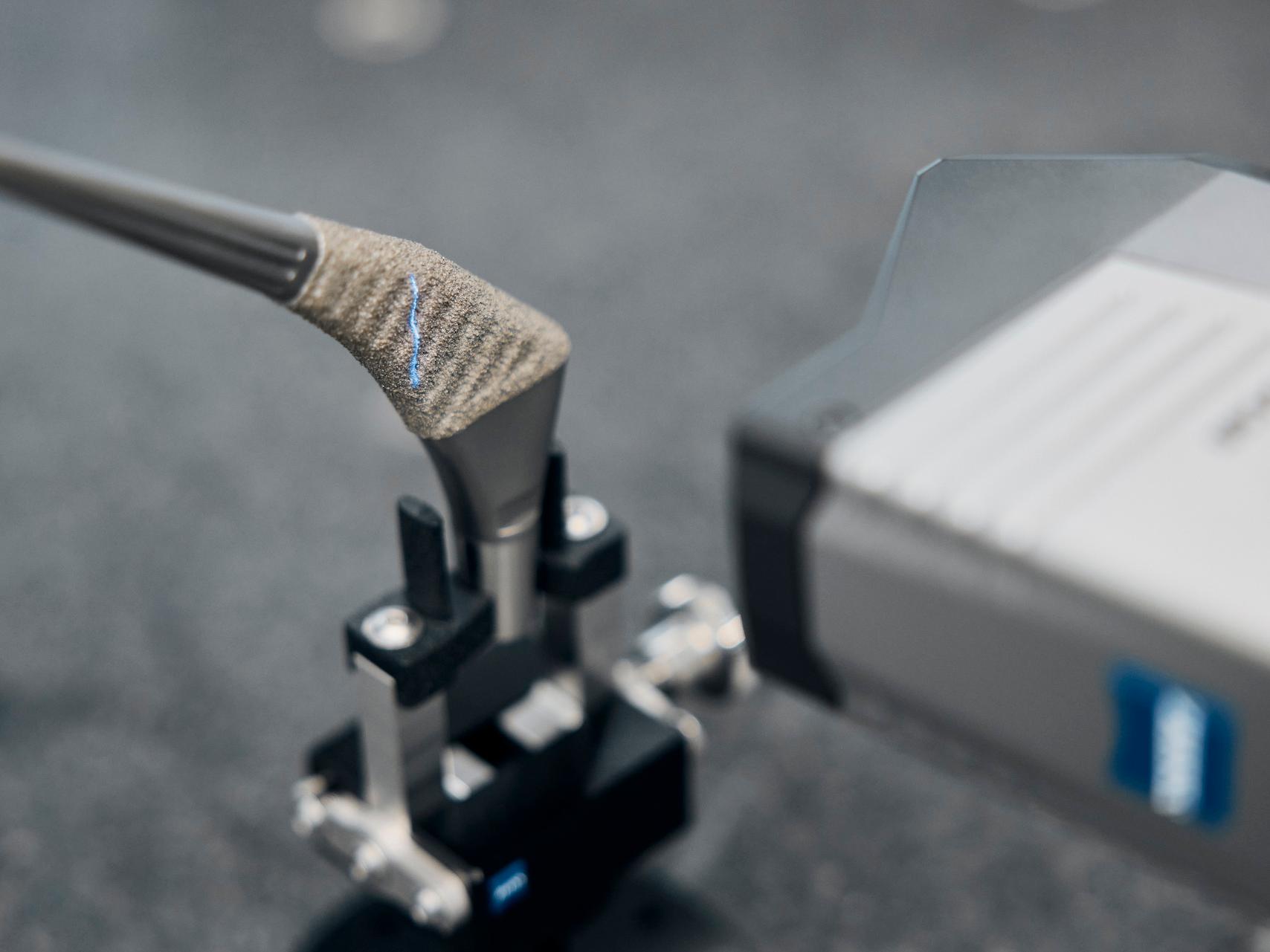

Uygulama örnekleri

ZEISS LineScan'in güçlü yönleri özellikle araba gövdesi, kalıp tasarımı, model tasarımı, dokunmak için fazla hassas olan veya ince yapılı yüzeylerin olduğu alanlarda öne çıkar.

Otomotiv

Araç gövdelerinin CAD denetimi
Boşluk ve hizalama ölçümleri
Elektrik motorları için gövde hacmi analizi

Havacılık ve Uzay

Jet motorları için dökme metal parçaların serbest form alanlarının kalite kontrolü
Rotor kanatlarının ve kanat elemanlarının ölçümü

Şekillendirme

Şekillendirilmiş parçaların CAD karşılaştırması
Şekillendirme takımlarının aşınma ve onarım analizi
Şekillendirme araçlarının tersine mühendisliği

Tıbbi sistemler

Dijital X-ray için fotoğraf plakalarının düzlük kontrolü
Diş matkapları için şekillendirme aletlerinin muayenesi

Enerji

Rüzgar ve su türbinleri için kanatların CAD ölçümü ve tersine mühendisliği

Gemi yapımı

Gemi makinelerinin silindir bloklarının CAD karşılaştırması

Elektrik motorları için gövde hacmi analizi

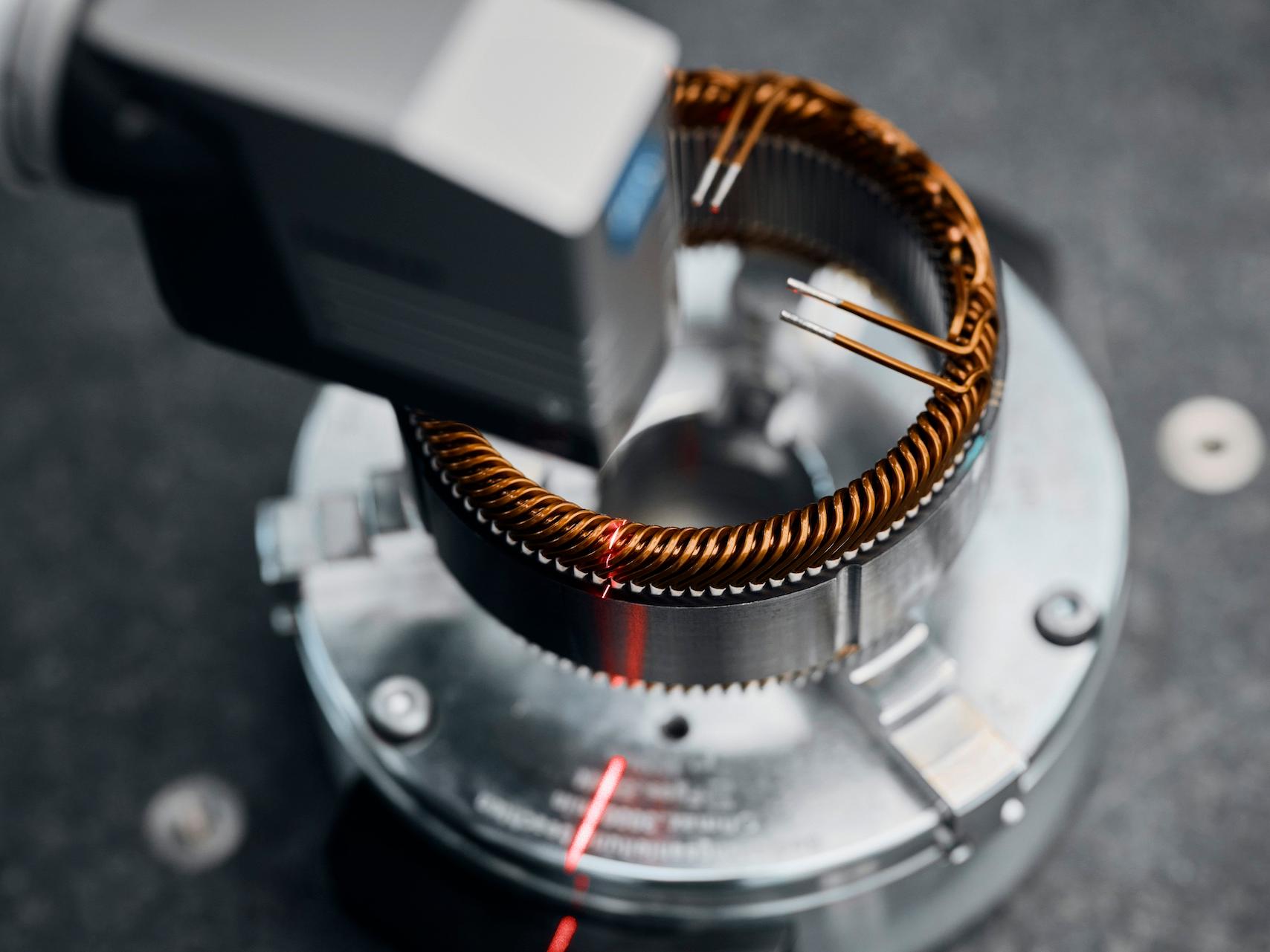

Elektromobilite alanındaki uygulamalar, ZEISS LineScan optik sensörünün kullanımına bir örnektir. Statorun dış boyutları, elektrik motorunun elektrik motoru gövdesine montajı için belirleyici bir faktördür. Bağlantı flanşının ve milin konumu, dişli konumuna göre ölçüm gerektirir.

Farklı ölçüm aralıklarına sahip geniş seçenekler

Çok çeşitli uygulamalar için uygundur

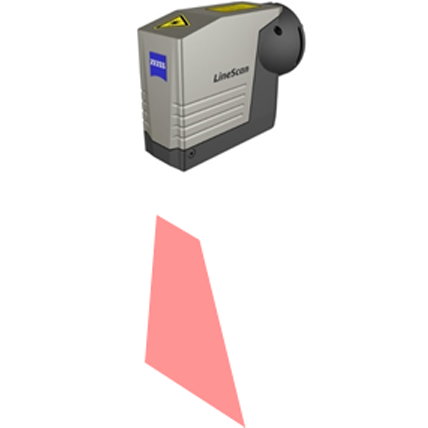

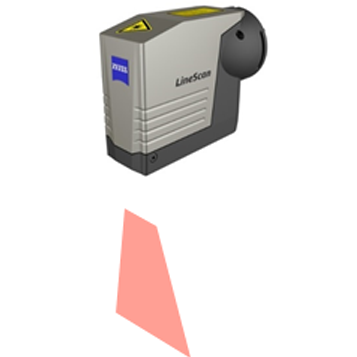

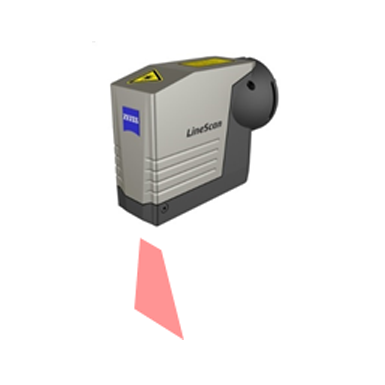

	LineScan One	LineScan 2-25	LineScan 2-25	LineScan 2-50	LineScan 2-100
*MPE P (D.95%:Tr:Opt):**	20 μm	2,9 μm - PRISMO; 3,3 μm - CONTURA/ACCURA	12 μm	20 μm	50 μm
*RMS:**	5 μm	0,9 μm	4 μm	5 μm	12 μm
Uygulama alanı:	Geniş bir uygulama yelpazesi için uygundur	Yüksek hassasiyete sahip küçük bileşenler; küçük toleranslar	Yüksek hassasiyete sahip orta boyutlu bileşenler; orta toleranslar	Çok çeşitli uygulamalar için evrensel tarayıcı	Düşük hassasiyetle çok geniş ölçüm aralığı; büyük toleranslar
Tarama noktaları:	232 960'a kadar	700 000	700 000	256 000	700 000
Otomatik aydınlatma düzeltmesi:	evet	hayır	hayır	hayır	hayır
Uyumlu ürünler:	ZEISS SPECTRUM, ZEISS CONTURA	ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ	ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ	ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ	ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ
