ZEISS MMZ T

Geniş ölçüm aralığına sahip köprü tipi CMM

ZEISS MMZ T, 14,8 m³'e kadar ölçüm aralığı ile tabla köprü tipi ölçüm makineleri arasında en geniş ölçüm aralığını sunar. Örneğin: büyük dişlilerin doğrudan atölyede son derece hassas bir şekilde ölçülmesini sağlar.

10 tona kadar iş parçaları için sağlam tasarım
Yüksek hassasiyetli ölçümler
Kolay vinç yüklemesi için açık tasarım

ZEISS MMZ T

Özellikler

Açık tasarım, vinç ile kolay yükleme yapılmasını sağlar. Makinenin tasarımı, on tona kadar olan iş parçalarının ölçümüne izin verir.

Operatör ve makine güvenliği

Sensörü/operatörü korumak için ölçüm kolu için bükülme koruması
Bir çarpışmayı takiben kesintileri önleyen optik ölçüm kolu koruması
Büyük iş parçalarının koordinat ölçüm makinesine güvenli bir şekilde yüklenmesini sağlayan köprü için güvenlik konumu

Genişletilmiş ölçüm performansı

Çok derin sondaj deliklerinin ölçümü için REACH CFX 3 MMZ stylus uzatmaları (1.200 mm)
Ölçüm aralığını optimum şekilde kullanmak için tabana monte edilmiş döner tablalar
Sıcaklık farklarının seçici olarak toplanması için eksenlerin sıcaklık kompanzasyonu gradyanları

Ağır iş parçalarını verimli bir şekilde ölçün

Hassasiyet kaybı olmadan on tona kadar olan iş parçalarını ölçmek mümkündür
Pahalı bir temel inşa etme ihtiyacını önlemek için entegre titreşim yalıtımı
İşletme maliyetlerini en aza indirgemek için basınçlı hava kullanılmayan yatak teknolojisi

Uzun vadede sağlam ve istikrarlı

Tozlu ve yağlı havaya karşı duyarsız
Ölçüm odasının gereksinimlerini azaltmak için zorlu çevre koşullarına dayanıklı
Olağanüstü tarama performansı için geniş yatak boşlukları ve dengeli bir köprü tasarımı

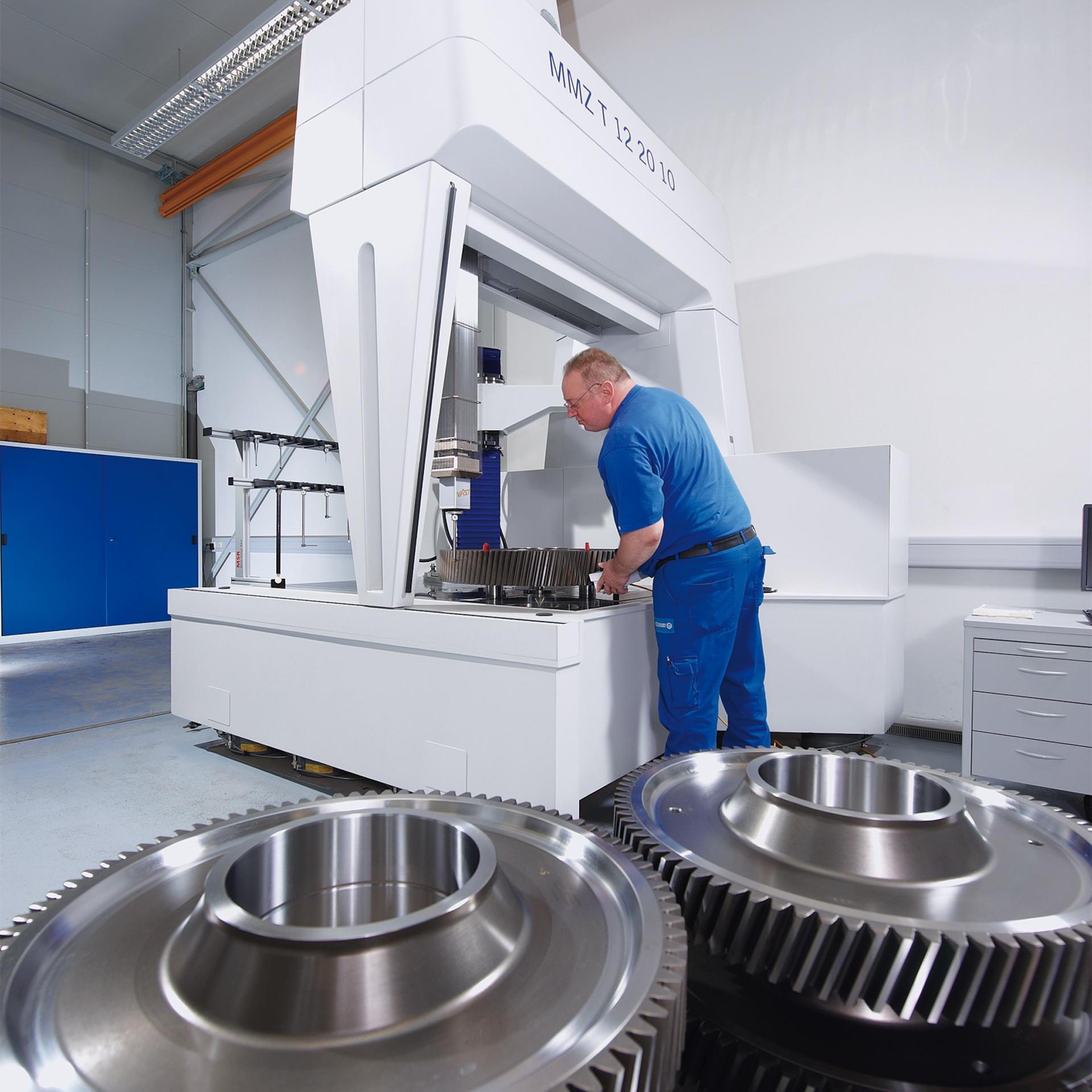

ZEISS MMZ T koordinat ölçüm makinesinde eğri dişli alın dişlisi

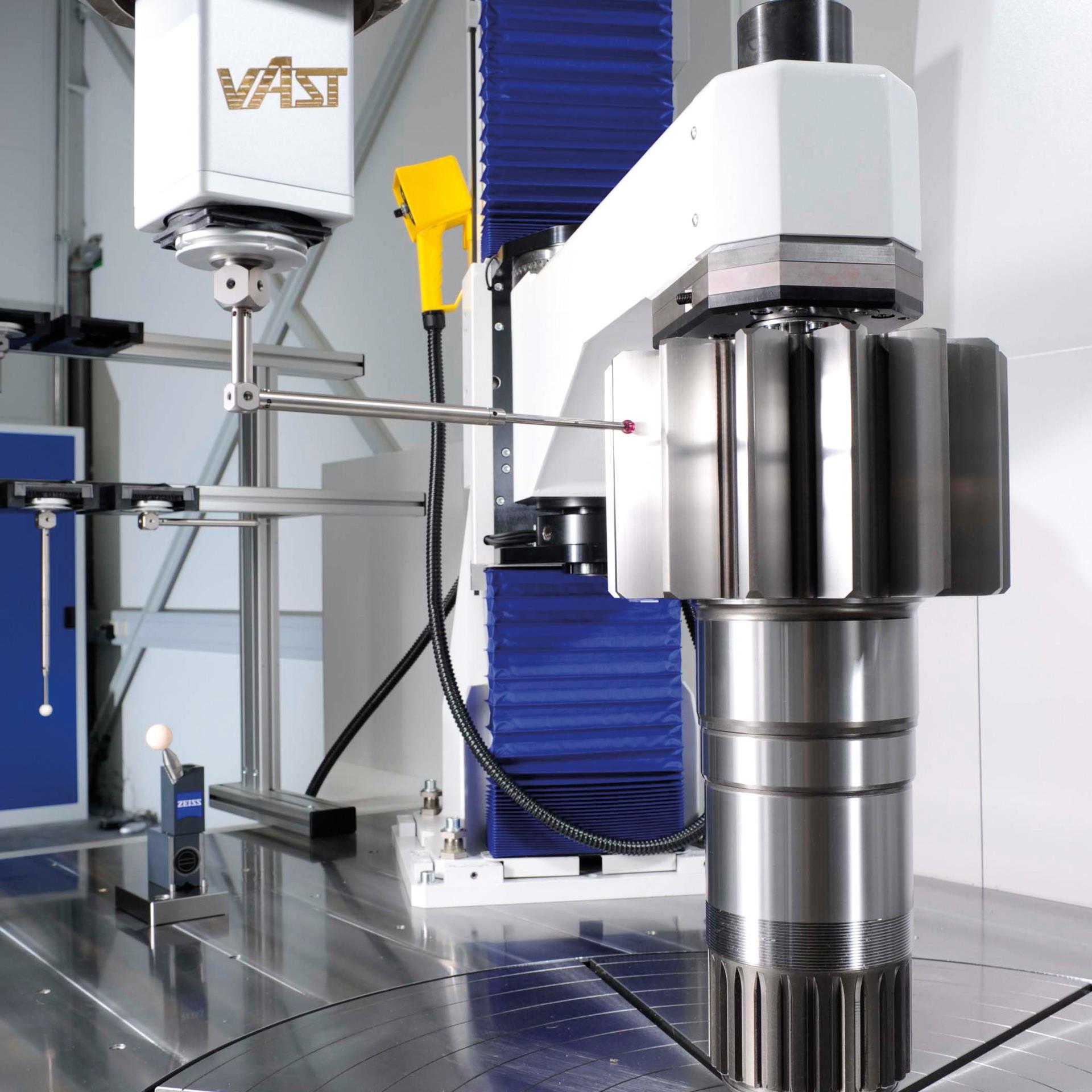

Motorize puntalı ZEISS MMZ T

ZEISS MMZ T için teknik veriler


Uzunluk ölçüm hatası	MPE_E150	2,4 + L/400 μm'den
Tekli stylus problama hatası	MPE_PFTU	2,0 μ'den itibaren
Tarama problama hatası	MPE_THP/tau	2,8 μ / 62 s'den itibaren
Form ölçüm hatası	MPE RONt	2,0 μm'den itibaren
