Zeiss prismo ailesi

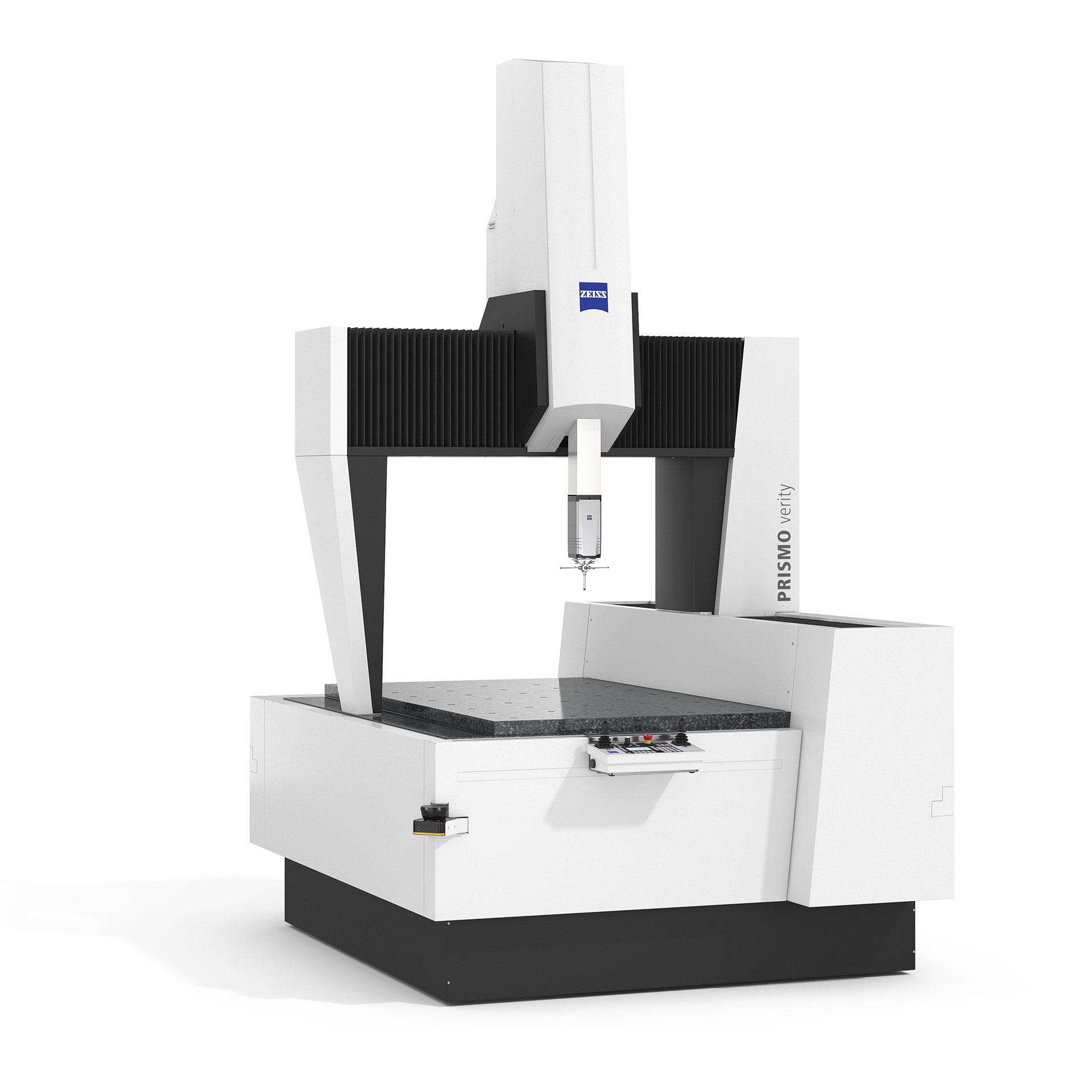

ZEISS PRISMO verity

Yeni standart

ZEISS PRISMO verity, sadece 0,7 + L/400 µm uzunluk ölçüm hatası ile sonuç verir ve geliştirilmiş form ölçüm değerleri sayesinde sınıfında lider CMM'dir. Koordinat ölçüm makinesi, yüksek derecede doğruluk gerektiren çok çeşitli uygulamalar için kullanılabilir ve VDI/VDE 2627 uyarınca sınıf 3 ölçüm odaları için uygundur.

Geliştirilmiş değerler sayesinde üstün doğruluk
Sınıf 3 ölçüm odaları için uygundur
Yüksek çözünürlüklü ZERODUR^® ölçekler
Dönel olarak simetrik bileşenlerin daha doğru ölçümü için RT-AB select ile mevcuttur

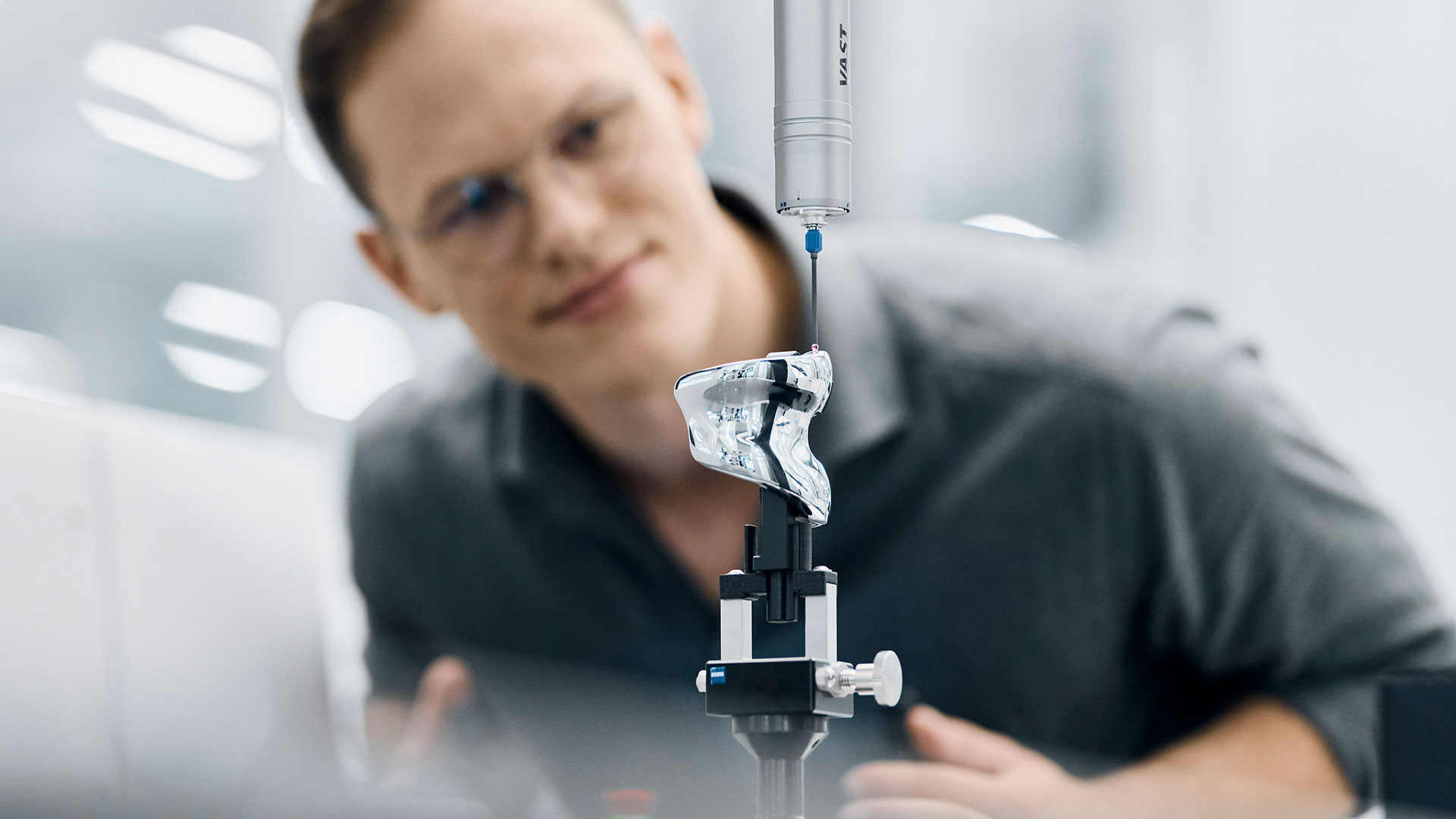

Geliştirilmiş değerler sayesinde üstün doğruluk

ZEISS PRISMO verity, geliştirilmiş form ölçüm değerleri ile etkileyicidir (ayrıca rotasyonel simetrik bileşenler için ZEISS RT-AB select seçeneği sayesinde) ve 0,7 + L/400 µm'den başlayan ölçüm hassasiyetine ulaşır. ZEISS VAST navigator teknolojisi kullanılarak, kısa sürede hassas ölçümler için maksimum ölçüm hızı otomatik olarak ayarlanır.

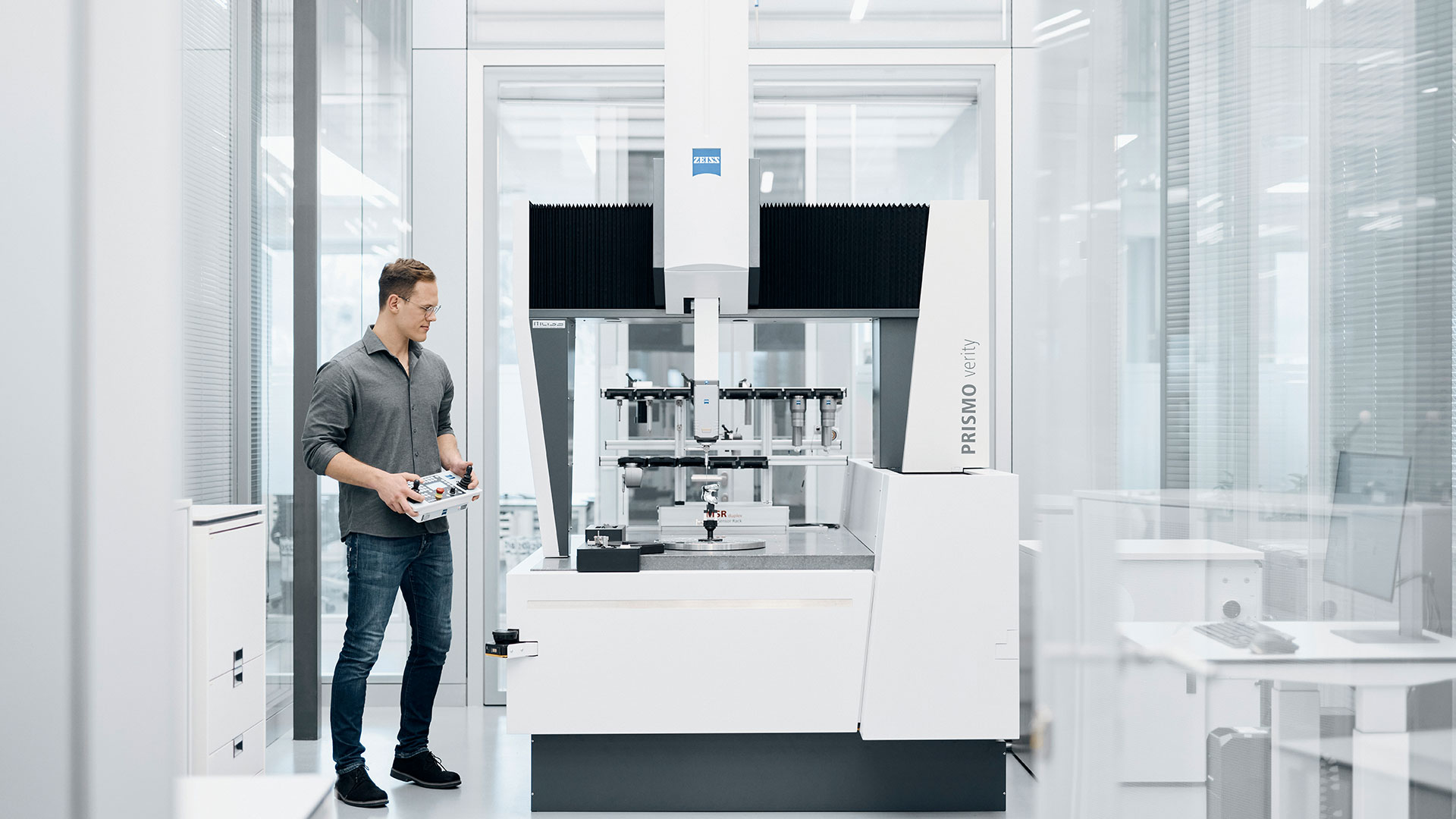

Sınıf 3 ölçüm odaları için uygundur

ZEISS PRISMO verity, CMM tipini uyarlayarak VDI/VDE 2627 standardına uygun olarak sınıf 3 ölçüm odaları için gereksinimleri karşılar. Bu nedenle gerekli tüm ölçümler 19 - 22°C sıcaklıktaki klimalı bir odada gerçekleştirilebilir.

Yüksek çözünürlüklü ZERODUR^® ölçekler

Çözünürlüğü 80 nm olan yüzer ölçekler, temel birimdeki termal olarak indüklenen değişikliklerin etkisini önemli ölçüde azaltır. Kullanılan ZERODUR^® malzemesi neredeyse sıfır termal genleşme katsayısına (CTE) sahiptir ve bu nedenle burulma ve sıcaklık dalgalanmalarının etkisini ortadan kaldırır. Bu nedenle sıcaklık sensörlerinin kullanımı artık gerekli değildir ve ek düzeltmelere gerek yoktur.

ZEISS PRISMO verity ile yeni bir dönem başlıyor

Bir görünüm yükseltmesinden daha fazlası: ZEISS PRISMO ailesindeki ürünler tamamen yeniden tasarlandı. Çok sayıda yükseltme sonucunda güvenlik, ekonomi ve çevreye dair verimlilik, esneklik, ergonomi ve son olarak üretkenlik yepyeni bir seviyeye ulaştı. Tarama parametreleri ayarlanarak ve tarama hızı iki katına çıkarılarak (150 mm/s'den 300 mm/s'ye) verimlilik artırıldı. Aynı zamanda gürültü seviyesi, %34 oranında azaltılmıştır. Enerji tasarrufu sağlayan kontrolör ve yeni tasarıma sahip kontrol panelinden otomatik güvenlik mekanizmalarına ve gelişmiş prob uyumluluğuna kadar ZEISS PRISMO ailesindeki ürünler her zamankinden daha güçlüdür.

Tarama hızının genel olarak iki katına çıkarılmasıyla (150 mm/s'den 300 mm/s'ye) tarama parametreleri ayarlanarak üretkenlik artırılır. Yeni güvenlik lazer tarayıcıları, güvenlik bölgesinde insan veya nesne tespit ettiklerinde hızlarını otomatik olarak düşürdükleri için yüksek güvenlik standartlarını güvenilir bir şekilde korurken, eskisinden çok daha hızlı ölçüm yapılmasını da sağlar. ZEISS VAST Rotary Table Axis (ZVRA) seçeneği daha yüksek verimlilik de sağlar. Döner tabla üzerindeki eksen tanımı bu fonksiyonla sadece 16 saniye sürer - standart yöntemlere kıyasla %80 zaman tasarrufu sağlar.
ZEISS PRISMO ailesindeki tüm CMM'ler, uluslararası kabul görmüş Alman Sosyal Kaza Sigortası Kurumu (DGUV) tarafından sertifikalandırılmıştır. Güvenliği daha da artırmak için ayarlanabilir yan paneller gibi ek yenilikler getirilmiştir. Hareketli parçalar arasındaki mesafe 4 mm'nin altına düşürülerek ezilme tehlikesi azaltılır. Güvenlik lazer tarayıcıları koordinat ölçüm makinesinin çevresini de algılar ve tanımlanan bölgede insanlar veya nesneler algılandığında hızı otomatik olarak azaltır.
Dahili ZEISS PowerSaver ile CMM, kullanılmadığında otomatik olarak güç kaynağından ayrılır. Kullanıcılar, fonksiyonun etkinleştirmesini bireysel olarak ayarlayabilir ve güç tüketimini azaltan belirli duruş süreleri tanımlayabilir. Yeni ZEISS C99m kontrolör daha fazla tasarruf sağlar. Daha ince bir tasarıma sahiptir ve önceki modele kıyasla güç tüketimini %64 oranında azaltır (eski ve yeni kontrolör arasında yapılan dahili bir test karşılaştırmasında). Ayrıca ZEISS AirSaver, basınçlı havanın önceden belirlenmiş bir sürenin sonunda kapatılmasını sağlar.

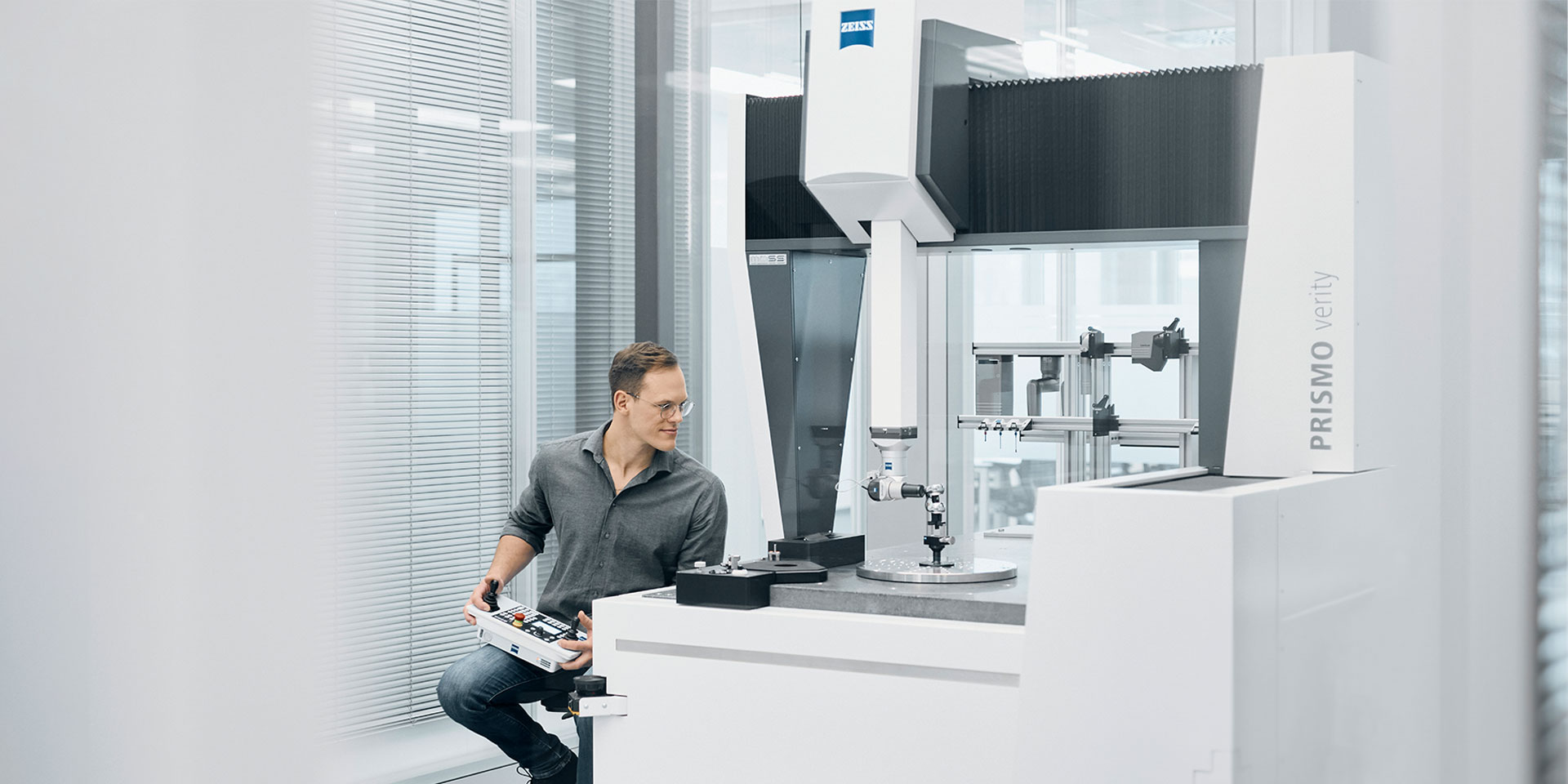

Kontrol paneli üzerinden kontrol, kolay izleme ve kullanım sağlar. Kullanılmadığında yeni kontrol paneli, tutucusunda rahatça saklanabilir. Anahtarların çoğu da doğrudan kontrolörden kontrol paneline aktarıldı. Buna ek olarak, ön taraftaki yeni bir kapak, operatör ile ölçüm hacmi arasındaki mesafenin azalmasını sağlar ve bu da ağır bileşenleri yüklerken operatör için daha kolaydır.
ZEISS mass teknolojisi, ZEISS PRISMO ile çok çeşitli probların kullanımını mümkün kılar. Ancak yeni ZEISS C99m kontrolör sayesinde CMM artık iki ek sensörle daha uyumludur: Daha fazla operasyonel esneklik için ZEISS ROTOS (pürüzlülük sensörü) ve ZEISS LineScan (optik sensör).

ZEISS PRISMO ile ölçüm süreçlerinizde daha fazla sürdürülebilirlik

Her makine kullanımının merkezinde, aktif kullanım aşamasında kilit bir rol oynayan ve çevresel denge üzerinde önemli bir etkiye sahip olan enerji tüketimi yer alır. ZEISS PRISMO, enerji tasarrufu sağlayan fonksiyonları ve yeni geliştirilen enerji tasarruflu kontrol sistemi sayesinde, endüstriyel ölçüm teknolojisi alanında verimli kaynak tüketiminin en iyi örneğidir. ZEISS PRISMO ailesi dayanıklılık sağlar ve hassasiyet, hız ve sürdürülebilirlik açısından yeni standartlar belirler.

Yeni ZEISS PRISMO ailesi, önceki modellere kıyasla güç tüketimini %64 oranında azaltan yeni C99m kontrol ünitesini içerir.

ZEISS PRISMO ile ölçüm süreçlerinizde daha fazla sürdürülebilirlik

ZEISS PowerSaver özelliği ile makine kullanılmadığında güç kaynağından ayrılır ve kesinti süreleri boyunca güç tüketimi sıfıra indirilir. Kullanıcılar, ZEISS PowerSaver’ı belirli zamanlarda etkinleştirilecek şekilde ayarlayabilir.

ZEISS AirSaver daha fazla tasarruf sağlar ve önceden ayarlanmış bir süreden sonra basınçlı havayı otomatik olarak kapatır.

Teknik veriler

Doğruluk aralığı:	0,7 + L/400 µm
Sıcaklık aralığı	19-22°C
ZEISS mass teknolojisi	✔
DGUV uyumlu	✔
Eski modellerin yenilenmesi mümkündür	✔
ZEISS PowerSaver	✔
ZVRA ve ZVR uyumluluğu	ZVRA (opsiyonel olarak mevcuttur.)
Cam seramik ölçek	ZERODUR®: Çözünürlük 80 nm
Boyutlar	7/9/5 - 12/18/10

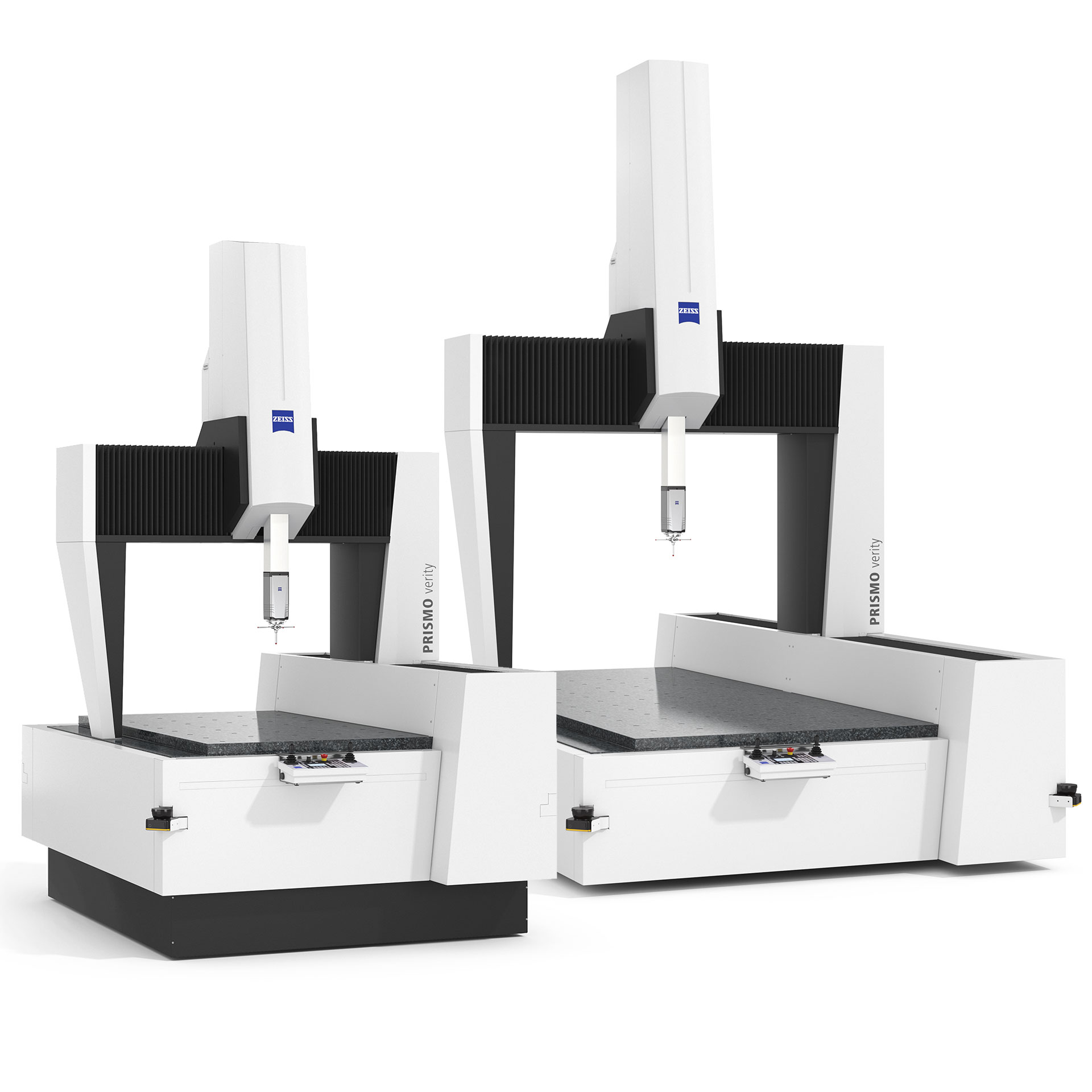

Geniş bir uygulama yelpazesi için farklı boyutlar

ZEISS PRISMO verity

Geniş bir uygulama yelpazesi için farklı boyutlar

ZEISS PRISMO verity çeşitli boyutlarda mevcuttur. Bu koordinat ölçüm makinesinin 700 x 900 x 500 mm ölçüm aralığına sahip en küçük versiyonundan 1200 x 1800 x 1000 mm ölçüm aralığına sahip en büyük tasarımına kadar.
