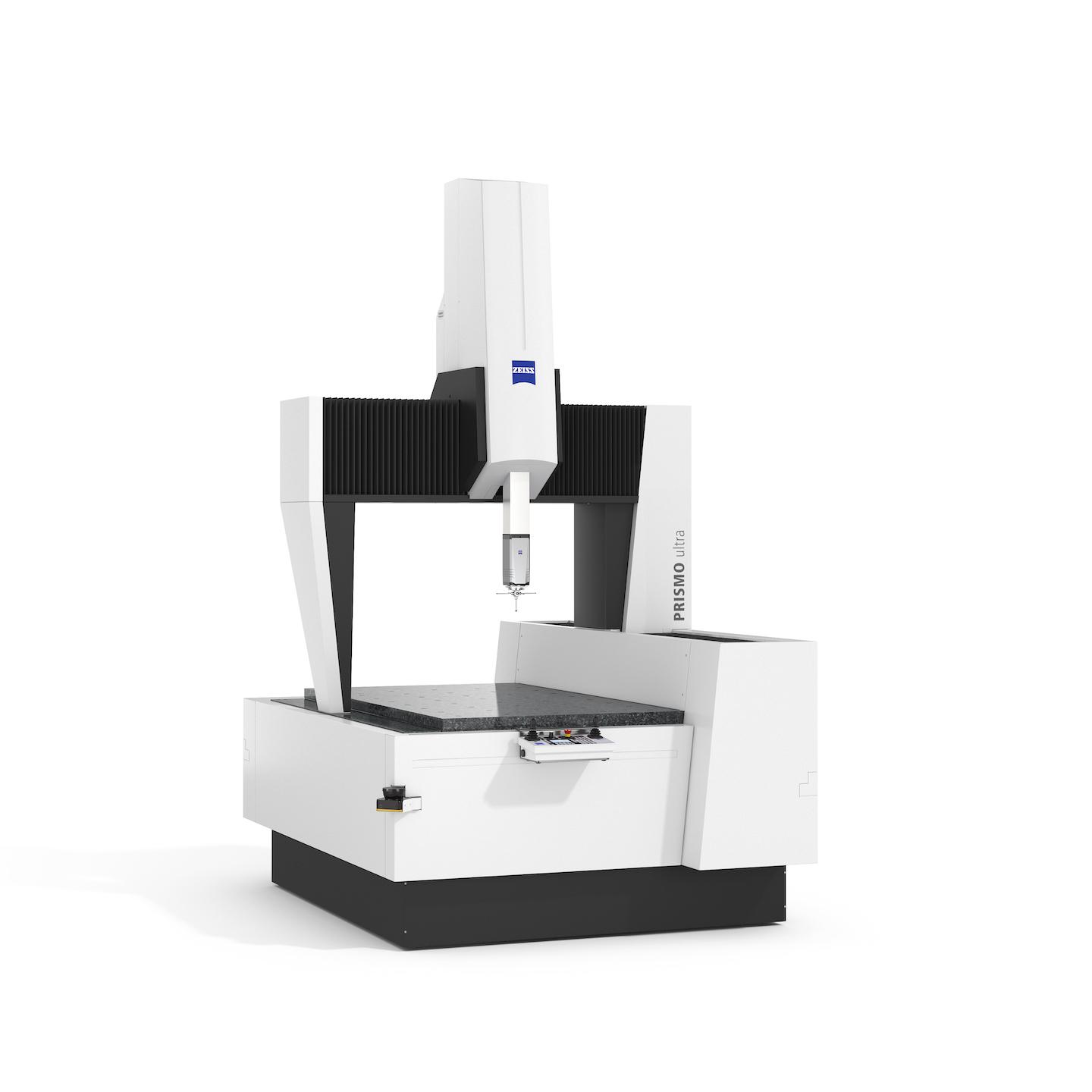

ZEISS PRISMO ultra

Maksimum hassasiyet

ZEISS PRISMO ultra, ZEISS PRISMO ailesindeki hassasiyeti daha da geliştirir ve sadece 0,5 + L/500 µm değerinde uzunluk ölçüm hatasına ulaşır. Bu nedenle koordinat ölçüm makinesi; araştırma, geliştirme, kalite güvence ve referans ölçüm odalarında veya ölçüm laboratuvarlarında göstergelerin veya test numunelerinin kalibre edilmesi gibi maksimum hassasiyetin gerekli olduğu görevler için özellikle uygundur.

Çok sayıda modern işlev ve düzeltme sayesinde maksimum doğruluk ve tekrarlanabilirlik
RT-AB select ile opsiyonel form ölçüm paketi
Uyarlanmış ve optimize edilmiş üretim süreci

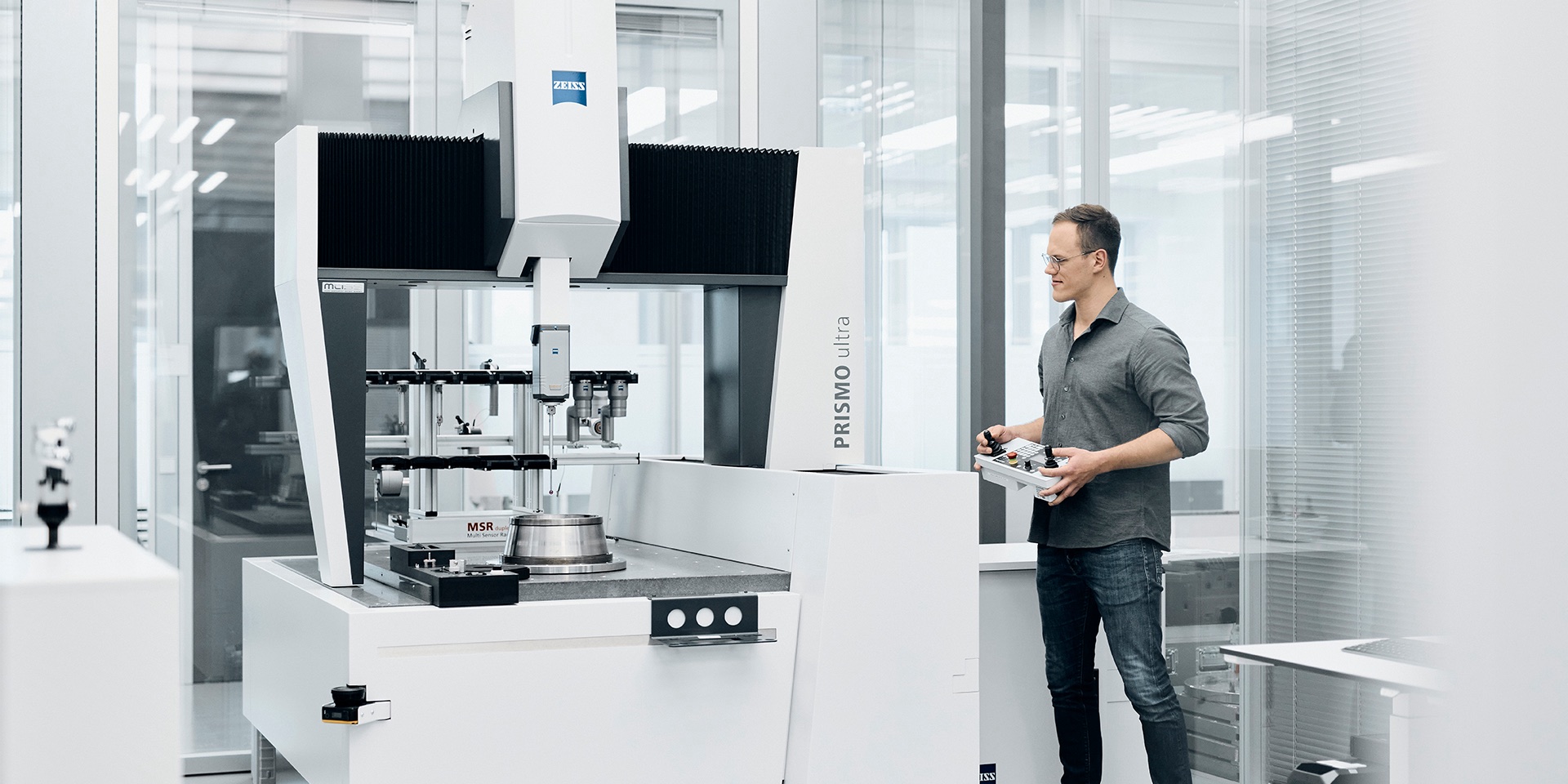

Maksimum doğruluk ve tekrarlanabilirlik

Geliştirilmiş işlevler sayesinde yüksek hassasiyetli sonuçlar

ZEISS PRISMO ultra'nın yüksek temel doğruluk derecesi, çok sayıda modern işlev ve düzeltme ile elde edilir. Bunlar arasında termal eğilme kompanzasyonu, aktif pnömatik sönümleme sistemi, geliştirilmiş hava yatakları ve olağanüstü hassasiyet ve kararlılık için 20 nm çözünürlüğe sahip ZERODUR® ölçekler bulunmaktadır. Optimize edilmiş tensör kalibrasyonu, referans kürenin eğilme kompanzasyonu ve RT ölçümleri için düzeltmeler gibi diğer CAA iyileştirmeleri, yüksek hızlarda bile maksimum hassasiyet sağlar ve CMM sisteminin kararlılığını koruyarak dış etkenlerden kaynaklanan hataları önler.

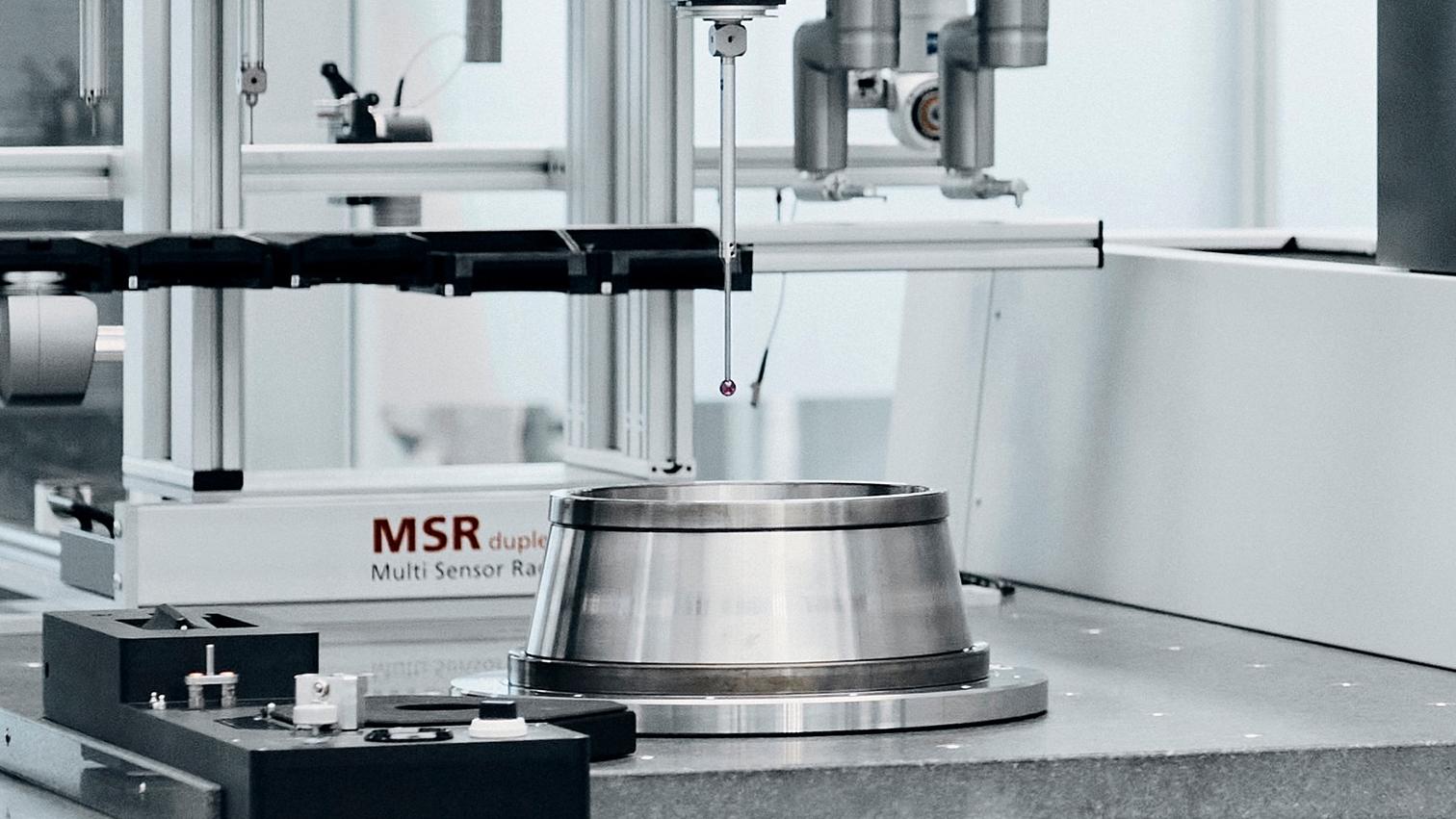

RT-AB select ile opsiyonel form ölçüm paketi

Kalite garantisi ile form ölçümü

ZEISS PRISMO ultra, optimize edilmiş form ölçüm değerleri için isteğe bağlı olarak bir form ölçüm paketi ile donatılabilir. RT-AB select'e ek olarak özel bir prob seti ve RT eksenini tanımlamak için bir set içerir ve önde gelen bir Alman enstitüsü tarafından onaylandığı üzere 0,2 μm veya daha iyi bir doğrulukla bir halka mastarın kalibrasyon değerini garanti eder. ZEISS PRISMO ultra ile ölçüm teknolojisinin altın kuralına göre yuvarlaklık ve silindiriklik için 2-3 μm'den başlayan ölçüm toleransları ölçülebilir.

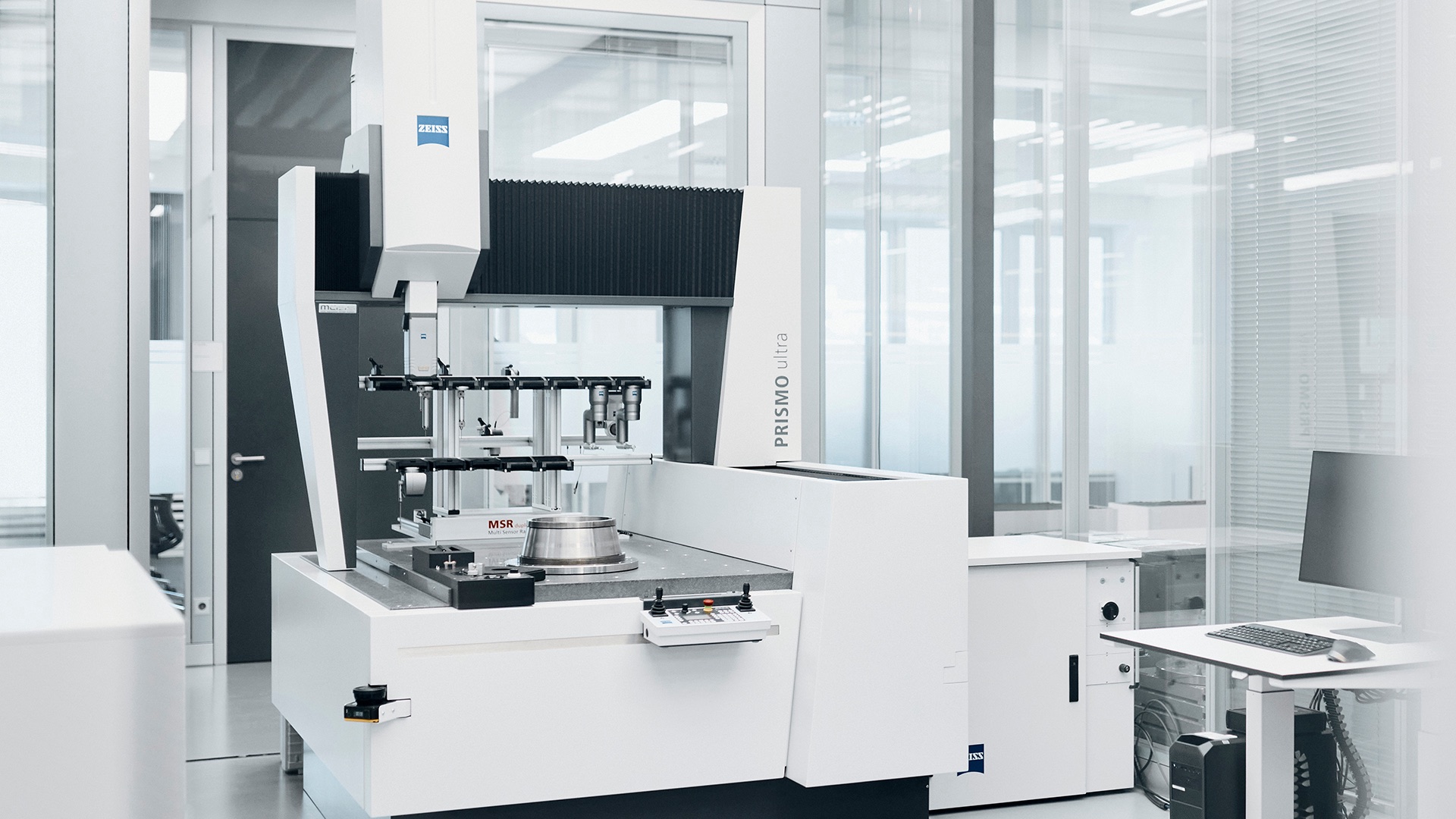

Uyarlanmış ve optimize edilmiş üretim süreci

Özelleştirilmiş kurulum ve kabul

Teslimat öncesinde her ZEISS PRISMO ultra granit plakası üç aylık bir iklime uyum sağlama sürecinden geçer. Son denetim klimalı özel bir odada gerçekleştirilir. Kurulumdan sonra bir hassasiyet testi yapılır ve bunu 4 ila 6 hafta sonra bir uzman tarafından yapılan kabul testi izler. Bu süreç maksimum doğruluk ve kaliteyi garanti eder.

ZEISS PRISMO ultra ile yeni bir dönem başlıyor

Bir görünüm yükseltmesinden daha fazlası: ZEISS PRISMO ailesindeki ürünler tamamen yeniden tasarlandı. Çok sayıda yükseltme sonucunda güvenlik, ekonomi ve çevreye dair verimlilik, esneklik, ergonomi ve son olarak üretkenlik yepyeni bir seviyeye ulaştı. Tarama parametreleri ayarlanarak ve tarama hızı iki katına çıkarılarak (150 mm/s'den 300 mm/s'ye) verimlilik artırıldı. Aynı zamanda gürültü seviyesi, %34 oranında azaltılmıştır. Enerji tasarrufu sağlayan kontrolör ve yeni tasarıma sahip kontrol panelinden otomatik güvenlik mekanizmalarına ve gelişmiş prob uyumluluğuna kadar ZEISS PRISMO ailesindeki ürünler her zamankinden daha güçlüdür.

Tarama hızının genel olarak iki katına çıkarılmasıyla (150 mm/s'den 300 mm/s'ye) tarama parametreleri ayarlanarak üretkenlik artırılır. Yeni güvenlik lazer tarayıcıları, güvenlik bölgesinde insan veya nesne tespit ettiklerinde hızlarını otomatik olarak düşürdükleri için yüksek güvenlik standartlarını güvenilir bir şekilde korurken, eskisinden çok daha hızlı ölçüm yapılmasını da sağlar. ZEISS VAST Rotary Table Axis (ZVRA) seçeneği daha yüksek verimlilik de sağlar. Bu fonksiyonla döner tablada eksen tanımlama artık sadece 16 saniye sürer - standart yöntemlere kıyasla %75 zaman tasarrufu sağlar.
ZEISS PRISMO ailesindeki tüm CMM'ler, uluslararası kabul görmüş Alman Sosyal Kaza Sigortası Kurumu (DGUV) tarafından sertifikalandırılmıştır. Güvenliği daha da artırmak için ayarlanabilir yan paneller gibi ek yenilikler getirilmiştir. Hareketli parçalar arasındaki mesafe 4 mm'nin altına düşürülerek ezilme tehlikesi azaltılır. Güvenlik lazer tarayıcıları koordinat ölçüm makinesinin çevresini de algılar ve tanımlanan bölgede insanlar veya nesneler algılandığında hızı otomatik olarak azaltır.
Dahili ZEISS PowerSaver ile CMM, kullanılmadığında otomatik olarak güç kaynağından ayrılır. Kullanıcılar, fonksiyonun etkinleştirmesini bireysel olarak ayarlayabilir ve güç tüketimini azaltan belirli duruş süreleri tanımlayabilir. Yeni ZEISS C99m kontrolör daha fazla tasarruf sağlar. Daha ince bir tasarıma sahiptir ve önceki modele kıyasla güç tüketimini %64 oranında azaltır (eski ve yeni kontrolör arasında yapılan dahili bir test karşılaştırmasında). Ayrıca ZEISS AirSaver, basınçlı havanın önceden belirlenmiş bir sürenin sonunda kapatılmasını sağlar.
Kontrol paneli üzerinden kontrol, kolay izleme ve kullanım sağlar. Kullanılmadığında yeni kontrol paneli, tutucusunda rahatça saklanabilir. Anahtarların çoğu da doğrudan kontrolörden kontrol paneline aktarıldı. Buna ek olarak, ön taraftaki yeni bir kapak, operatör ile ölçüm hacmi arasındaki mesafenin azalmasını sağlar ve bu da ağır bileşenleri yüklerken operatör için daha kolaydır.
ZEISS mass teknolojisi, ZEISS PRISMO ile çok çeşitli probların kullanımını mümkün kılar. Yeni ZEISS C99m kontrol ünitesi sayesinde CMM, artık ek olarak iki probla daha uyumludur: Daha fazla çalışma esnekliği için ZEISS ROTOS (pürüzlülük sensörü) ve ZEISS LineScan (optik prob).

ZEISS PRISMO ile ölçüm süreçlerinizde daha fazla sürdürülebilirlik

Her makine kullanımının merkezinde, aktif kullanım aşamasında kilit bir rol oynayan ve çevresel denge üzerinde önemli bir etkiye sahip olan enerji tüketimi yer alır. ZEISS PRISMO, enerji tasarrufu sağlayan fonksiyonları ve yeni geliştirilen enerji tasarruflu kontrol sistemi sayesinde, endüstriyel ölçüm teknolojisi alanında verimli kaynak tüketiminin en iyi örneğidir. ZEISS PRISMO ailesi dayanıklılık sağlar ve hassasiyet, hız ve sürdürülebilirlik açısından yeni standartlar belirler.

Yeni ZEISS PRISMO ailesi, önceki modellere kıyasla güç tüketimini %64 oranında azaltan yeni C99m kontrol ünitesini içerir.

ZEISS PRISMO ile ölçüm süreçlerinizde daha fazla sürdürülebilirlik

ZEISS PowerSaver özelliği ile makine kullanılmadığında güç kaynağından ayrılır ve kesinti süreleri boyunca güç tüketimi sıfıra indirilir. Kullanıcılar, ZEISS PowerSaver’ı belirli zamanlarda etkinleştirilecek şekilde ayarlayabilir.

ZEISS AirSaver daha fazla tasarruf sağlar ve önceden ayarlanmış bir süreden sonra basınçlı havayı otomatik olarak kapatır.

Teknik veriler

Doğruluk aralığı:	0,5 + L/500 µm
Sıcaklık aralığı	20-22°C
ZEISS mass teknolojisi	Evet
DGUV uyumlu	Evet
Eski modellerin yenilenmesi mümkündür	Evet
ZEISS PowerSaver	Evet
ZVRA ve ZVR uyumluluğu	ZVRA (opsiyonel olarak mevcuttur.)
Cam seramik ölçek	ZERODUR®: Çözünürlük 20 nm
Boyutlar	7/10/5 - 16/30/10

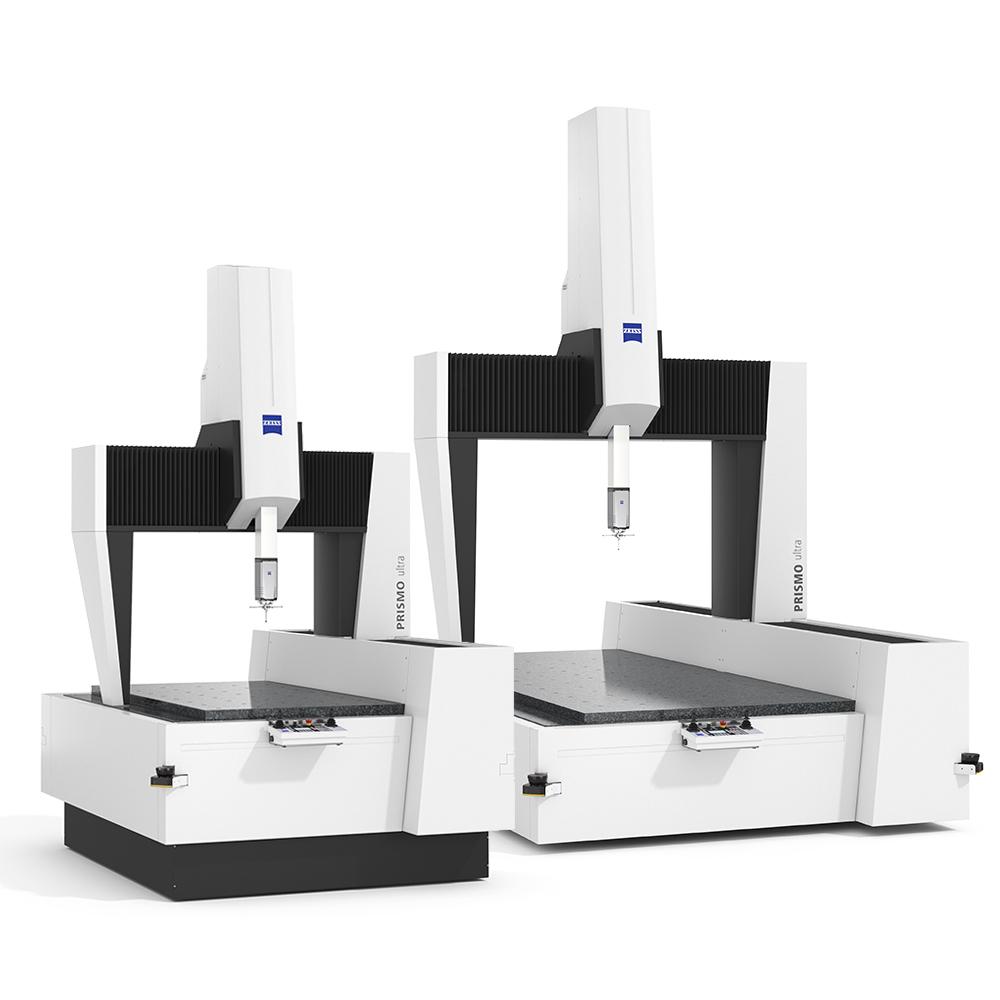

Geniş bir uygulama yelpazesi için farklı boyutlar

ZEISS PRISMO ultra

Geniş bir uygulama yelpazesi için farklı boyutlar

ZEISS PRISMO ultra çeşitli boyutlarda mevcuttur. Bu koordinat ölçüm makinesinin 700 x 1000 x 500 mm ölçüm aralığına sahip en küçük versiyonundan 1600 x 3000 x 1000 mm ölçüm aralığına sahip en büyük tasarımına kadar.
