3D ölçüm makinesi

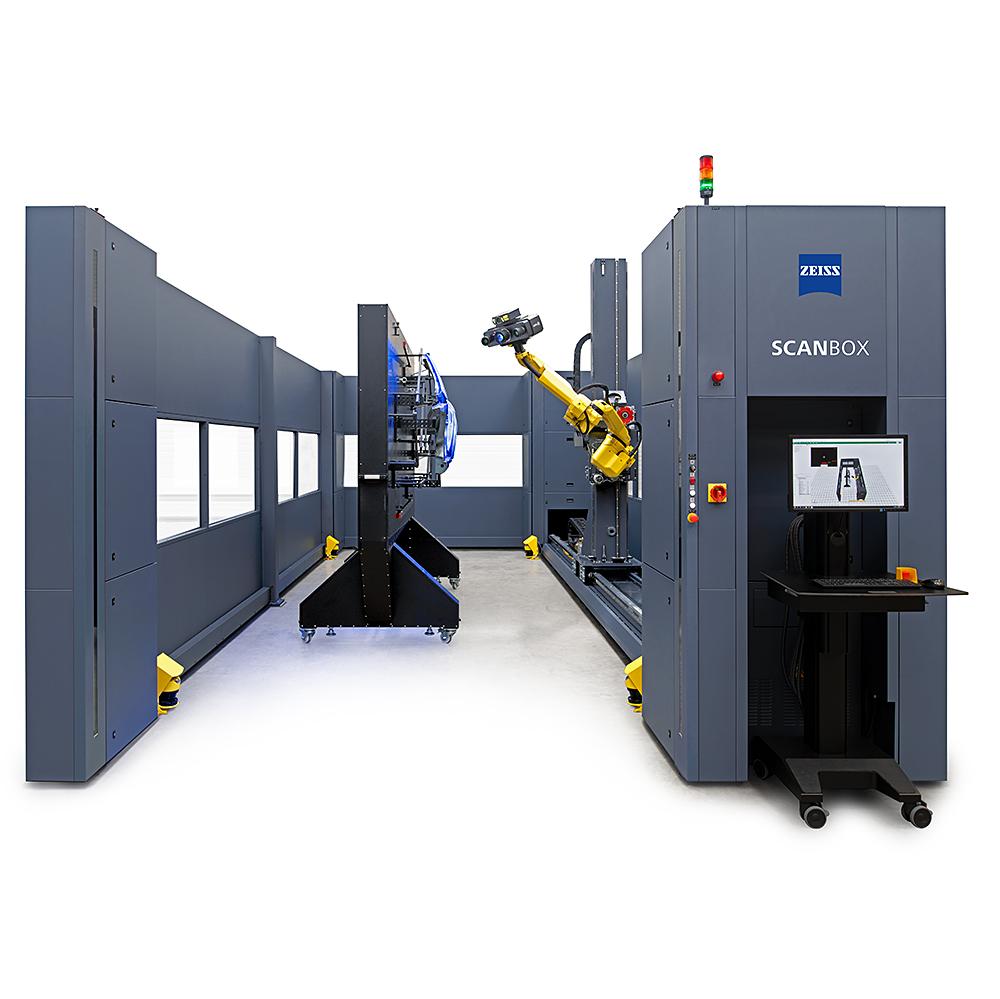

ATOS ScanBox Series 7

Büyük ve ağır parçaların üretim kontrolü

Araç gövdesi yapımı, pres atölyeleri ve deneme amaçlı takım imalatı için otomatik 3D metroloji: ATOS ScanBox Series 7 ile on metreye kadar otomotiv yan panelleri ve karosere takılan parçalar gibi büyük ve ağır parçaları dijitalleştirebilir ve muayene edebilirsiniz. Ulaşım, makine mühendisliği ve uçak yapımında kullanılan kaynaklı tertibatlar da ölçülebilir. Alan bazlı ölçüm verileri delik deseni, trim ve karakter çizgilerinin değerlendirilmesini sağlar.

İki adede kadar çalışma alanı sayesinde daha yüksek verim
Otomatik ve prosese yakın noktada boyut analizi
Esnek sensör konumlandırması için 8 eksenli kinematik

ATOS ScanBox Series 7: Geniş ölçüm alanları ve modüler düzen

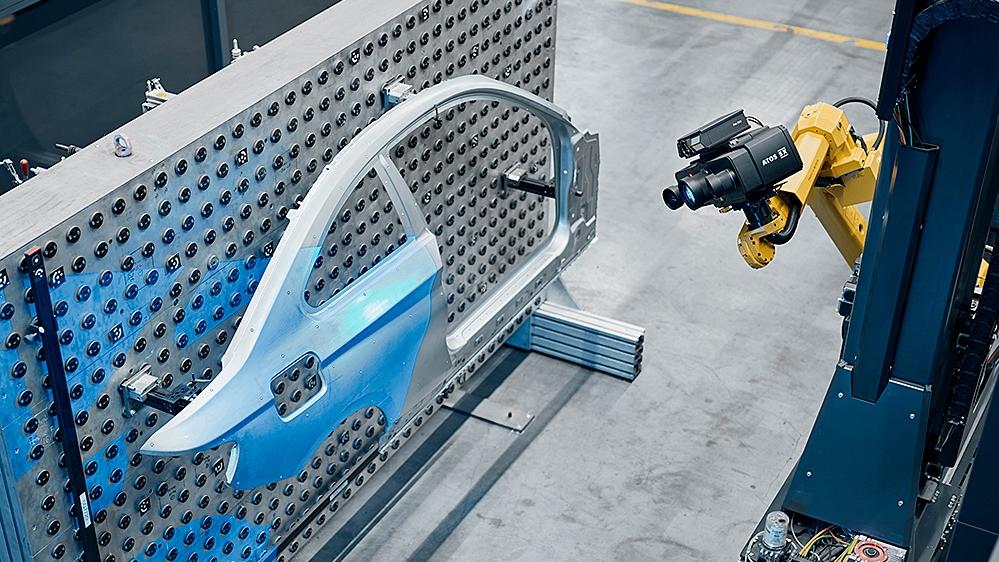

8 eksenli kinematik

Daha esnek sensör konumlandırması için sekiz serbestlik derecesi

Yatay ray, dikey lift ve mafsallı robotun bir kombinasyonu olan 8 eksenli kinematik sayesinde büyük ve ağır parçalarda tam alan ölçümleri kolaylıkla yapılabilir. Sekiz serbestlik derecesi sayesinde ATOS sensörü konumlandırmada çok esnektir ve en küçük ayrıntıların 3D verilerini mümkün olan en kısa sürede yakalar.

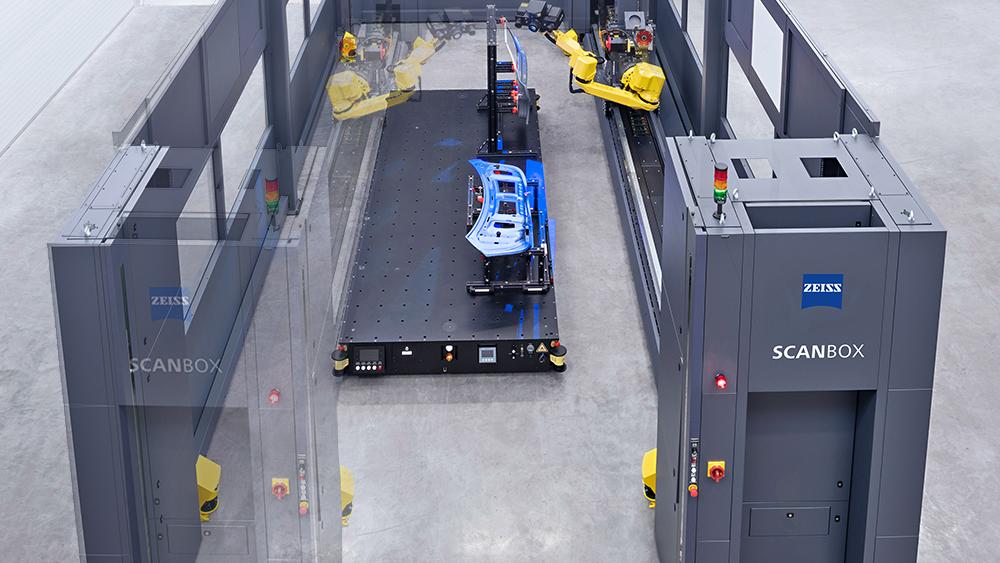

Modüler düzen

Tek sistem - ihtiyaçlarınıza göre uyarlanabilir

Daha da yüksek verim için ATOS ScanBox 7160'ı gerektiğinde ek bir döner tabla çalışma alanı ile genişletebilirsiniz. Standartlaştırılmış yapı bileşenleri sayesinde ATOS ScanBox Series 8'e yükseltme de sorunsuz bir şekilde gerçekleştirilebilir.

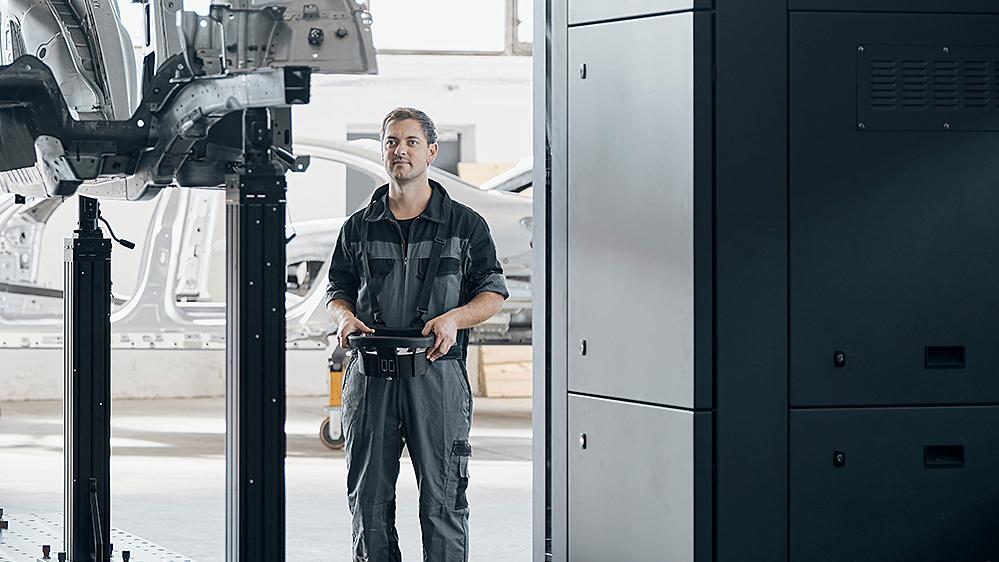

Esnek yükleme seçenekleri

Verimli iş akışları için optimize edilmiş planlama

ATOS ScanBox Series 7'ye bir ray sistemi, sürücü bilgisayarı ve güvenlik teknolojisini içeren sürücüsüz bir sandviç panel taşıma sistemi ile yükleme yapılabilir. Alternatif olarak, parçalar bir taşıma arabası, transpalet, vinç veya forklift ile de ilgili çalışma alanlarına taşınabilir.

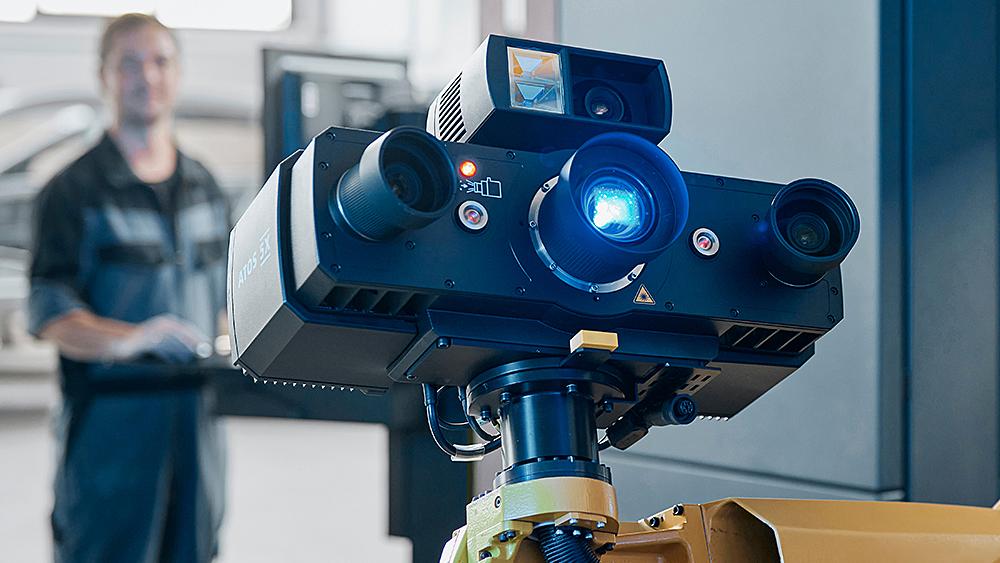

ATOS 5 ve ATOS 5X ile yüksek hızlı tarama

Karmaşık geometrilerin tam alan edinimi

Son derece gelişmiş kamera teknolojisi, güçlü bir ışık kaynağı ve yüksek performanslı yazılım sayesinde ATOS 5, özellikle parlak ve karanlık yüzeyleri, ince yapıları ve kenarları ölçerken yeni bir performans düzeyine ulaşır. Bu teknoloji toplam ölçüm süresini kısaltırken aynı zamanda hassas 3D ölçüm verileri sağlar. ATOS 5X, ultra parlak ışık üretmek için entegre Lazer Işık Kompresörünü kullanır. Bu sayede, 1000 mm'ye kadar alanların çok kısa pozlama süreleriyle ölçülmesini sağlar.

Daha fazla bilgi edinin

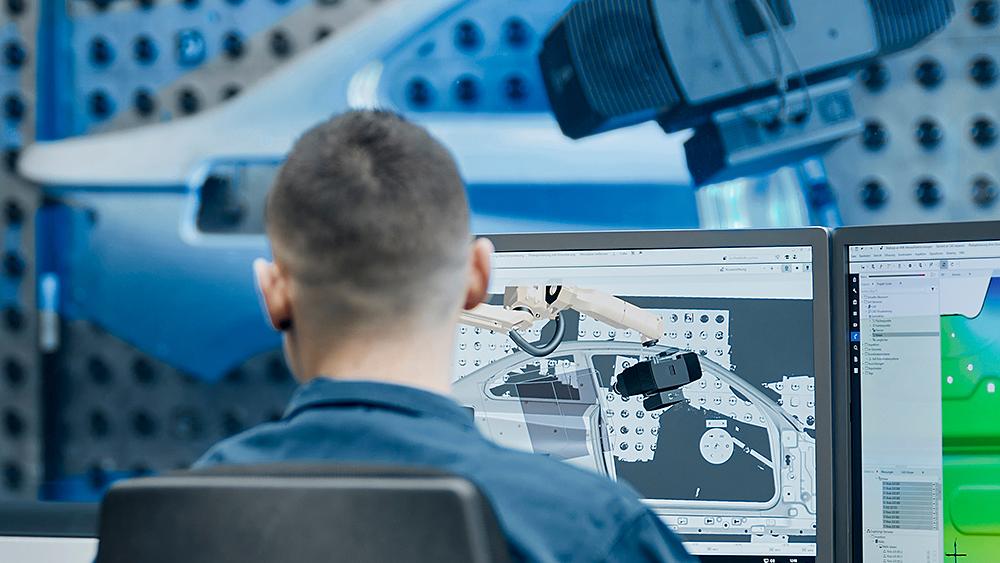

Virtual Measuring Room

Sanal bir simülasyonda gerçek ortam

Virtual Measuring Room (VMR), optik 3D ölçüm makinesinin tüm elemanları için merkezi kontrol ve ölçüm planlama yazılımıdır. Bunun içinde, gerçek ortam sanal bir simülasyonda işlevsel olarak temsil edilir. VMR, sensörlü bir robottan ve robot yollarının kinematiği, parça ve ölçüm planı dahil olmak üzere programlamadan oluşur. VMR sayesinde kullanıcının herhangi bir özel robot uzmanlığına sahip olması gerekmez. Tüm robot hareketleri yürütülmeden önce Virtual Measuring Room yazılımında simüle edilir ve güvenlik açısından kontrol edilir.

Daha fazla bilgi edinin

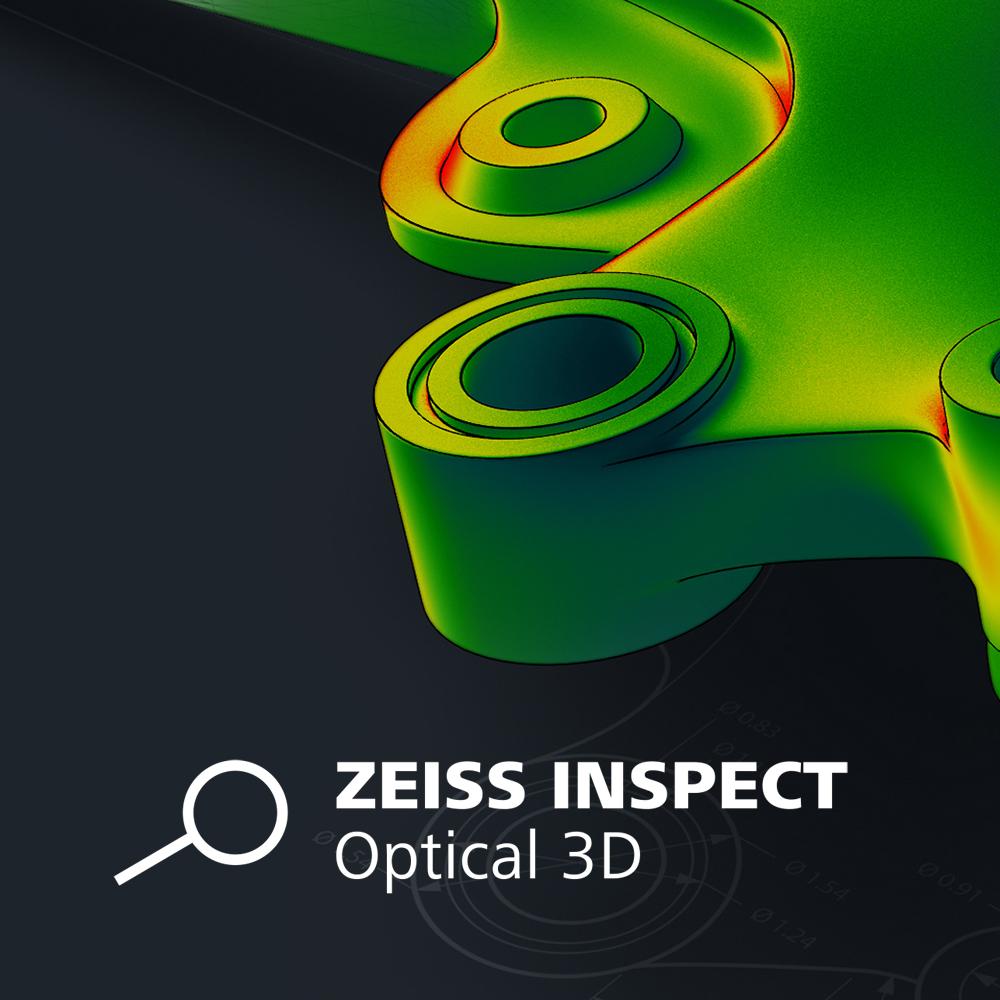

Etkili analiz aracı

ZEISS INSPECT her şeyi tek bir kaynaktan sunar

Yazılım tarama, denetim ve raporlamadan oluşan Nominal-gerçek karşılaştırmalarının yanı sıra geometrik boyutlandırma ve toleranslandırmayı (GD&T) değerlendirin. Kolay anlaşılır sonuçlar sayesinde gerekli düzeltmeleri doğrudan uygulayabilirsiniz. ZEISS INSPECT ile eksiksiz analizler yapabilir, kapsamlı raporlamalar alabilir ve ölçüm sonuçlarını mevcut proseslere entegre edebilirsiniz.

Daha fazla bilgi edinin

Proses içi kalite güvencesi için iki model

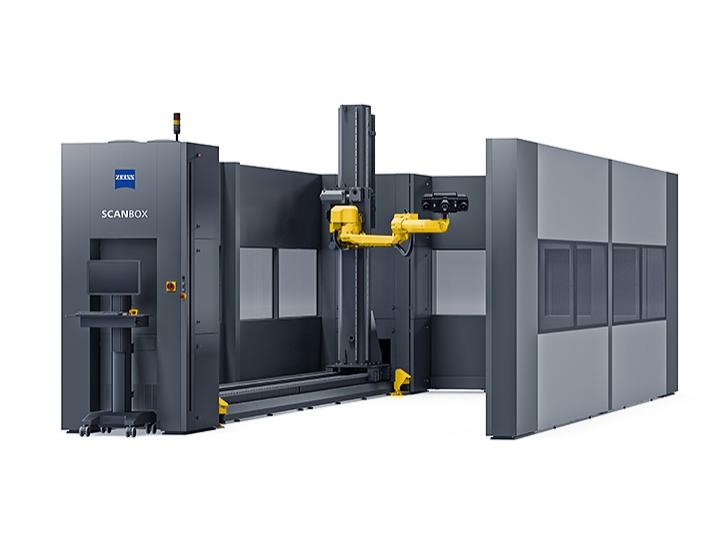

ATOS ScanBox 7160

Bu optik 3D ölçüm makinesinde, yüksek hızlı sensör maksimum 6000 x 1250 mm boyutundaki yan paneller gibi özellikle büyük ve ağır parçaları yakalar.

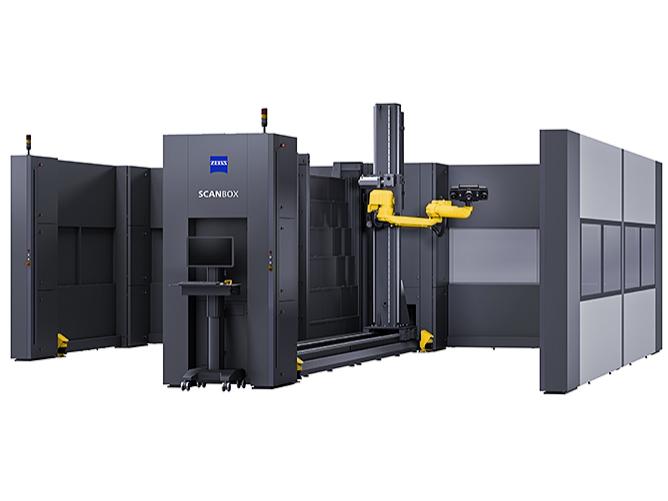

ATOS ScanBox 7260

Ek döner tabla çalışma alanı sayesinde, maksimum ağırlığı 2000 kg'a kadar olan orta boy parçaları ölçebilirsiniz.

Kaynakları indirin

ZEISS ScanBox Brochure EN

9 MB

İndir

Teknik bilgiler

	ATOS ScanBox 7160	ATOS ScanBox 7260
Boyutlar	4750 x 10150 x 3900 mm	8750 x 10150 x 3900 mm
Güç kaynağı	200-500 V (3 fazlı, 32 A)	200-500 V (3 fazlı, 32 A)
Maks. parça boyutu	6000 x 2500 mm	6000 x 2500 mm, döner tabla çalışma alanı maks. Ø 3000 mm
Maks. parça ağırlığı	Sınırsız	Sınırsız, döner tabla çalışma alanı maks. 2000 kg
Açılma genişliği	3050 mm	3050 mm, döner tabla çalışma alanı maks. 3400 mm
Sensör uyumluluğu	ATOS 5, ATOS 5X	ATOS 5, ATOS 5X
