Sanal ölçüm odası

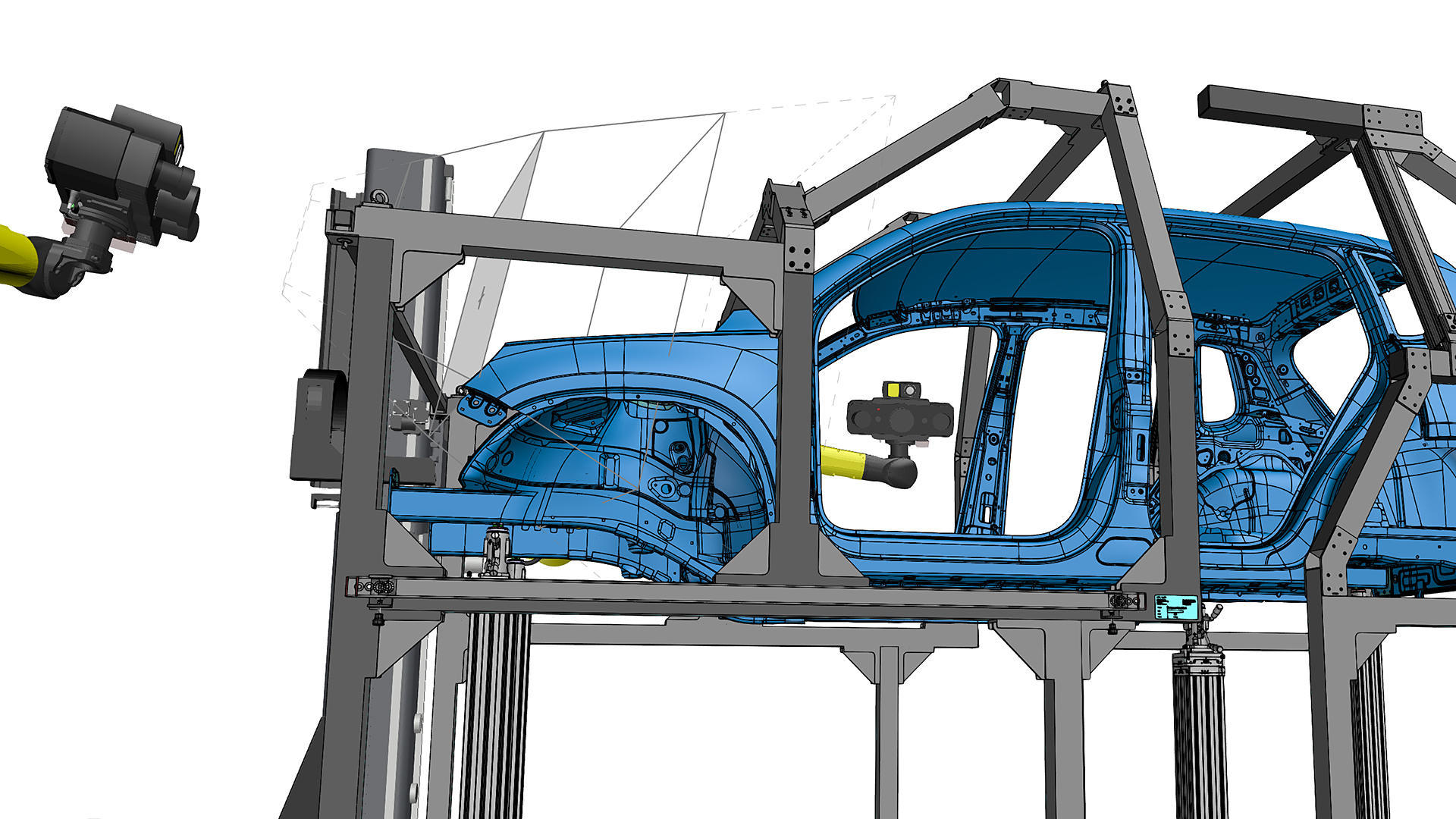

VMR'deki Smart Teach işlevi, tüm muayene özellikleri ve CAD yüzeyleri için gerekli sensör konumlarını hesaplar. Sonraki yol optimizasyonu, çalışma zamanı ve çarpışmadan kaçınma açısından konumların sırasını iyileştirir. Smart Teach, proses açısından güvenli ve çalışma zamanı açısından optimize edilmiş robot programları oluşturmak için gereken süreyi en aza indirir. CAD veya alt elemanlar değişirse sistem ölçüm konumlarını otomatik olarak günceller.

CAD veri seti ilgili ölçüm planıyla birlikte içe aktarılır. Ölçüm planında kayıtlı olan ölçüm prensipleri, ölçüm planındaki denetim özelliklerine otomatik olarak atanır. Ölçüm raporu önceden de (çevrim dışı olarak) hazırlanabilir. Gerçek ölçüm sonuçları ölçüm prosedüründen sonra görüntülenebilir. Bu, kullanıcının muayeneyi planlamasını kolaylaştırır.

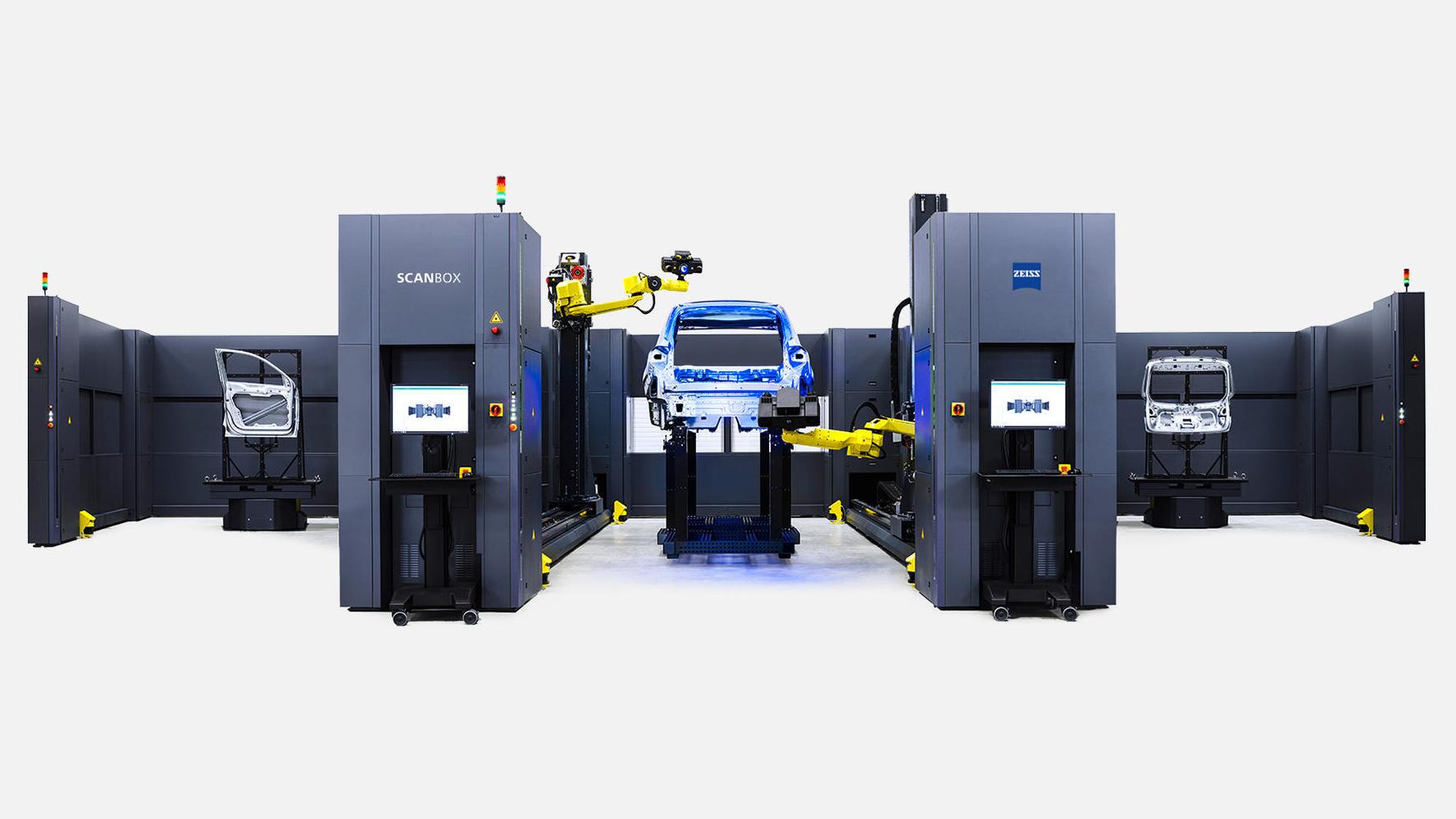

Ölçüm programları çevrim dışı olarak oluşturulur ve ardından otomatik bir işlemle ScanBox'ta bir kez çalıştırılır. Robot ölçüm pozisyonlarına hareket eder ve gerçek parça üzerindeki pozlama süreleri gibi farklı ölçüm parametrelerini belirler. Yazılım, özel bir işlem kullanarak parça yansımalarını otomatik olarak algılar ve yansımalardan kaynaklanan ölçüm hatalarını önlemek için saçak projeksiyonunu buna göre ayarlar.

Son ölçüm programları diğer parçaları incelemek için kullanılabilir. Robot tamamen yazılım tarafından kontrol edilir ve ölçüm pozisyonları arasında birbiri ardına hareket eder. Her ölçüm sırasında sistem, sonuçların kalite kriterlerini karşılayıp karşılamadığını kontrol eder. CAD veya ölçüm planındaki veri durumundaki değişiklikler parametrik yazılım ile hızlı bir şekilde güncellenebilir.

Veri toplama işleminden sonra yazılım, parça yüzeyinin poligon ağını ve denetim özellikleri planının gerçek değerlerini hesaplar. Bu veriler hedef verilerle karşılaştırılır ve bir raporda görüntülenir. Ölçüm sonuçları, örneğin istatistiksel kalite kontrol veritabanları için özel dışa aktarma formatlarında otomatik olarak kaydedilebilir. Farklı parçalar için ölçüm prosedürü otomatik olarak gerçekleştirilebilir.

Kiosk Arayüzü, ScanBox'ın basitleştirilmiş kullanımı için özel bir kullanıcı arayüzüdür. Yazılım tüm süreç kontrolünü devralır ve ölçüm ve denetim sırasını otomatik olarak yürütür. Böylece yüksek hassasiyet ve veri kalitesi sağlanırken ölçüm parametreleri, veriler ve işletim sistemi korunur.
