Üst düzey alan emisyonlu SEM

ZEISS GeminiSEM

Numune esnekliğinde sınıf lideri

Bilinmeyeni keşfedin ve bir alan emisyonlu SEM ile nanometre altı görüntüleme, analiz ve numune esnekliğinde en yüksek talepleri karşılayın. Sistem, düşük voltaj, yüksek hız ve yüksek prob akımında mükemmel çözünürlük sağlarken aynı zamanda yüksek verimli analiz sağlar.

En yüksek görüntü kalitesi ve çok yönlülük
Gelişmiş görüntüleme modları
Yüksek verimli tespit, olağanüstü analizler
ZEISS Gemini teknolojisi 25 yılı aşkın süre içinde mükemmelleştirilmiştir
En iyi kapsama için çok çeşitli dedektörler

Endüstri için ZEISS GeminiSEM

Numunelerinizin muayenesinde yeni kalite düzeyini deneyimleyin.

Sistem, düşük voltaj, yüksek hız ve yüksek prob akımında mükemmel çözünürlük sağlarken aynı zamanda yüksek verimli analiz sağlar. Sistemin geniş görüş alanı ve son derece geniş odası sayesinde, inceleme çok büyük numunelerde bile kolayca gerçekleştirilebilir.

ZEISS GeminiSEM, birbirine taban tabana zıt iki EDS portu ve eş düzlemli EDS/EBSD yapılandırması ile etkili kimyasal bileşim ve kristal yönü karakterizasyonu sağlar. Yüksek hızda gölgesiz haritalamayı kullanın.

İş akışlarınızı özelleştirin ve otomatikleştirin: Malzemeleri teknik sınırlarına kadar test etmeniz gereken durumlarda, ZEISS otomatik yerinde ısıtma ve mekanik gerilim laboratuvarını hizmetinize sunar.

Bir bakışta uygulama alanları

Mekanik, optik ve elektronik bileşenler üzerinde hata analizi
Kırılma analizi ve metalografi
Yüzey, mikroyapı ve cihaz karakterizasyonu
Bileşim ve faz dağılımı
Safsızlık ve inklüzyon tayini

GeminiSEM hakkındaki videolarımızdan daha fazla bilgi edinin

Isınma ve Çekme Deneyleri | ZEISS FE-SEM için Yerinde Testler

Üçüncü Taraf İçerikleri Engellendi

Çerez tercihlerinizden dolayı video oynatıcı engellendi. Ayarları değiştirmek ve videoyu oynatmak için lütfen aşağıdaki tuşa tıklayın ve "Fonksiyonel" izleme teknolojilerinin kullanımına izin verin.

Yeni iş akışı videosunu izleyin ve In Situ Lab for ZEISS ile otomatik yerinde ısınma ve çekme deneylerinin nasıl yapılacağını öğrenin

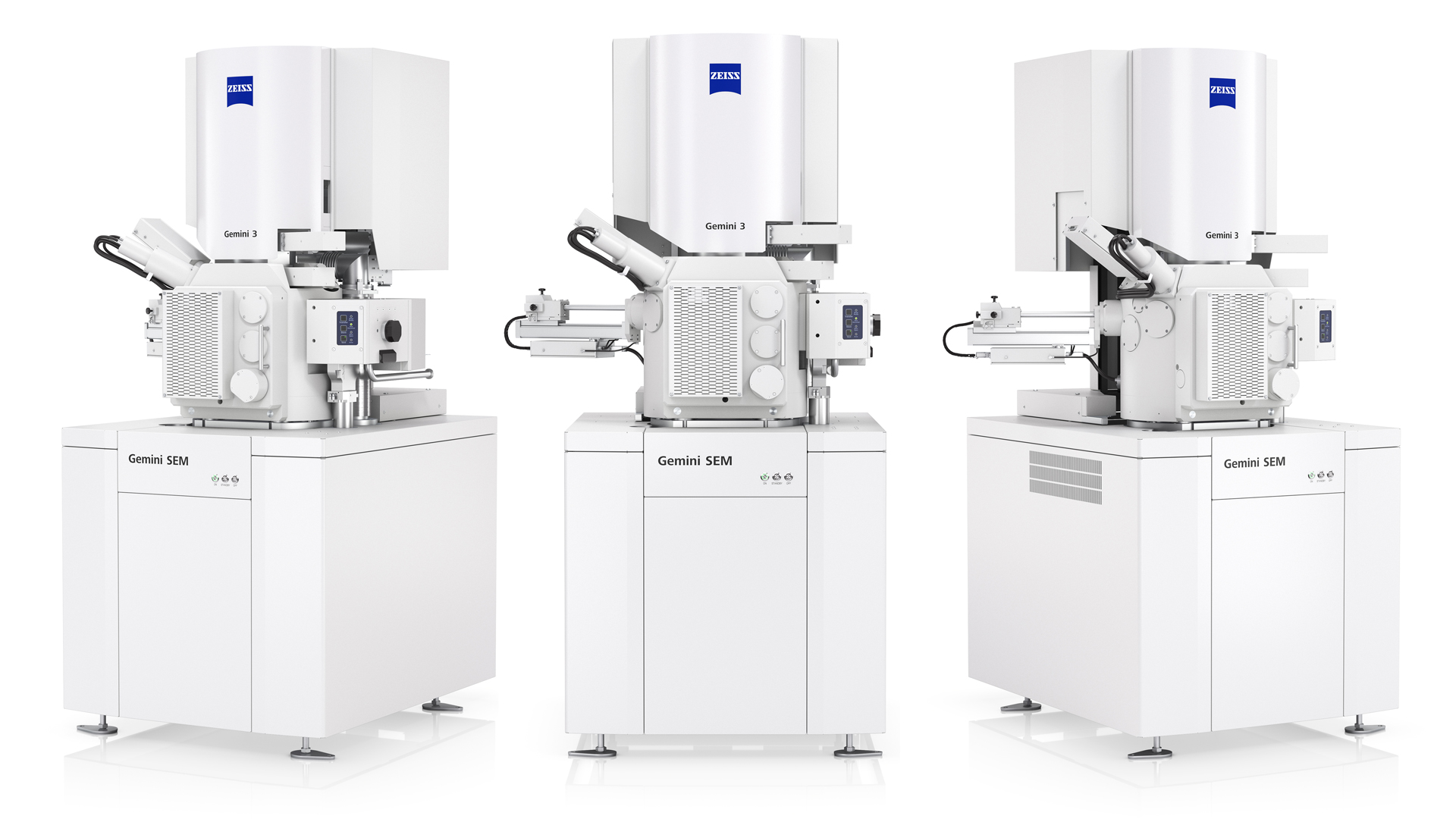

ZEISS GeminiSEM Ailesi: Üstün Görüntüleme ve Zahmetsiz Analiz için FE-SEM'leriniz

Üçüncü Taraf İçerikleri Engellendi

Çerez tercihlerinizden dolayı video oynatıcı engellendi. Ayarları değiştirmek ve videoyu oynatmak için lütfen aşağıdaki tuşa tıklayın ve "Fonksiyonel" izleme teknolojilerinin kullanımına izin verin.

ZEISS GeminiSEM Ailesi, malzemeden yaşam bilimlerine kadar farklı disiplinlerden araştırmacılara üç yeni model sunmaktadır. Gemini elektron optikleri için üç benzersiz tasarım ve büyük, esnek yeni oda, tüm görüntüleme ve analiz ihtiyaçlarınızı karşılar.

Lityum-iyon pillerin görüntülenmesi ve malzeme analizi

Otomotiv endüstrisinde katot malzemeleri

Fonksiyonel malzemelerin ve bataryalar, güneş pilleri ve yakıt hücreleri gibi gelişmiş cihazların performansı, kullanılan malzemenin mikro yapısına bağlıdır. Bu malzeme kompozitlerinin istenen performansı sağlayabilmesi için birçok farklı malzeme arasındaki etkileşimin çalışması gerekir.

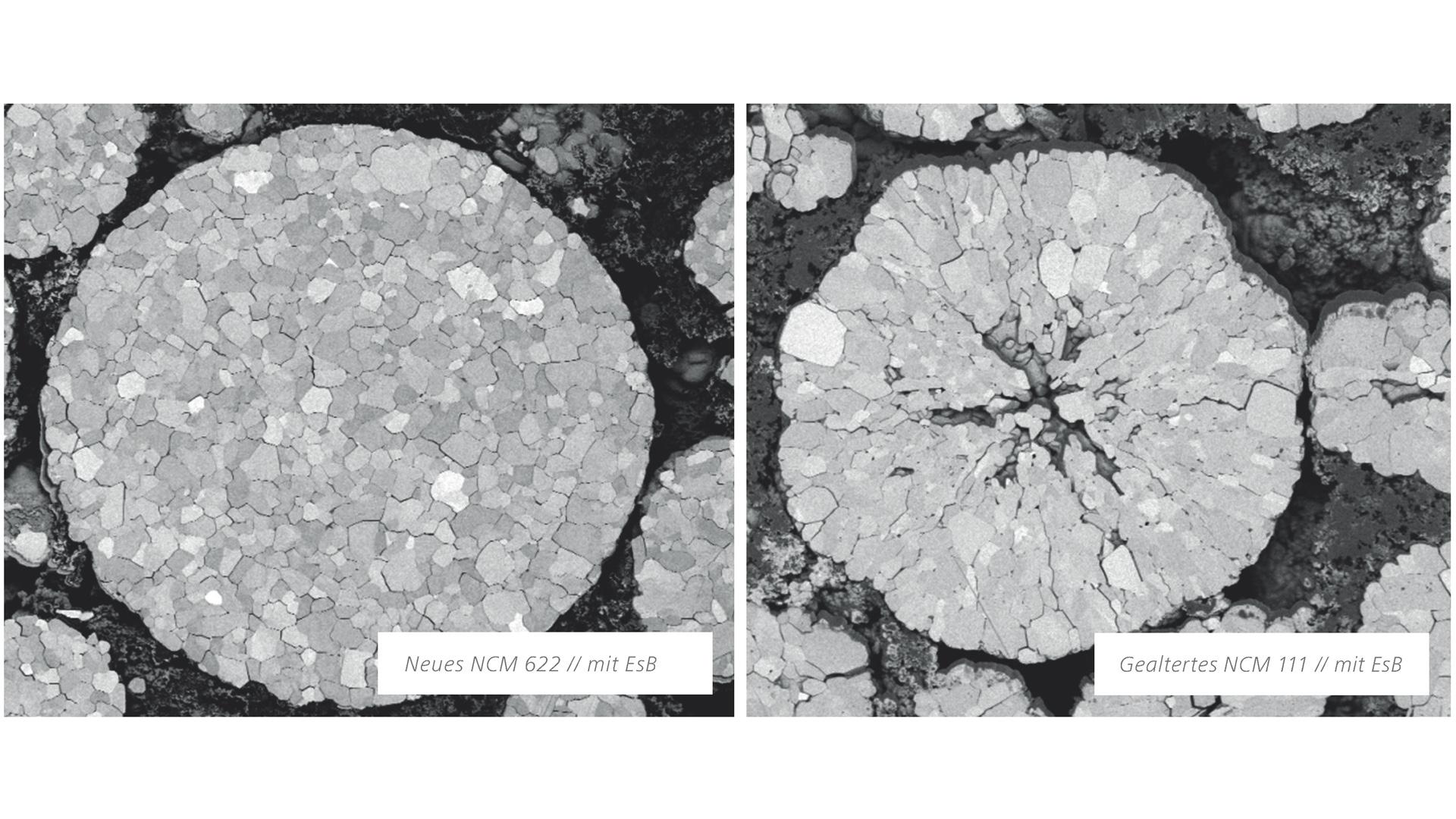

Burada odak noktası nikel, manganez ve kobalt malzemelerdir. Bu tip bataryalar Li-NMC, LNMC, NMC veya NCM olarak adlandırılır. NCM 111, 523 vb. adlandırmalar nikel, kobalt ve manganezin ilgili bileşim oranını belirtmektedir. Örnek, NCM 111'den yapılmış bir katoda sahip lityum-iyon pilin çapraz kesitini göstermektedir. Lityum-iyon pillerin şarj ve deşarjı mikro yapıda değişikliklere yol açar. SEI tabakasının yüzey alanını artıran çatlaklar meydana gelir. Bu da batarya performansını düşürür.

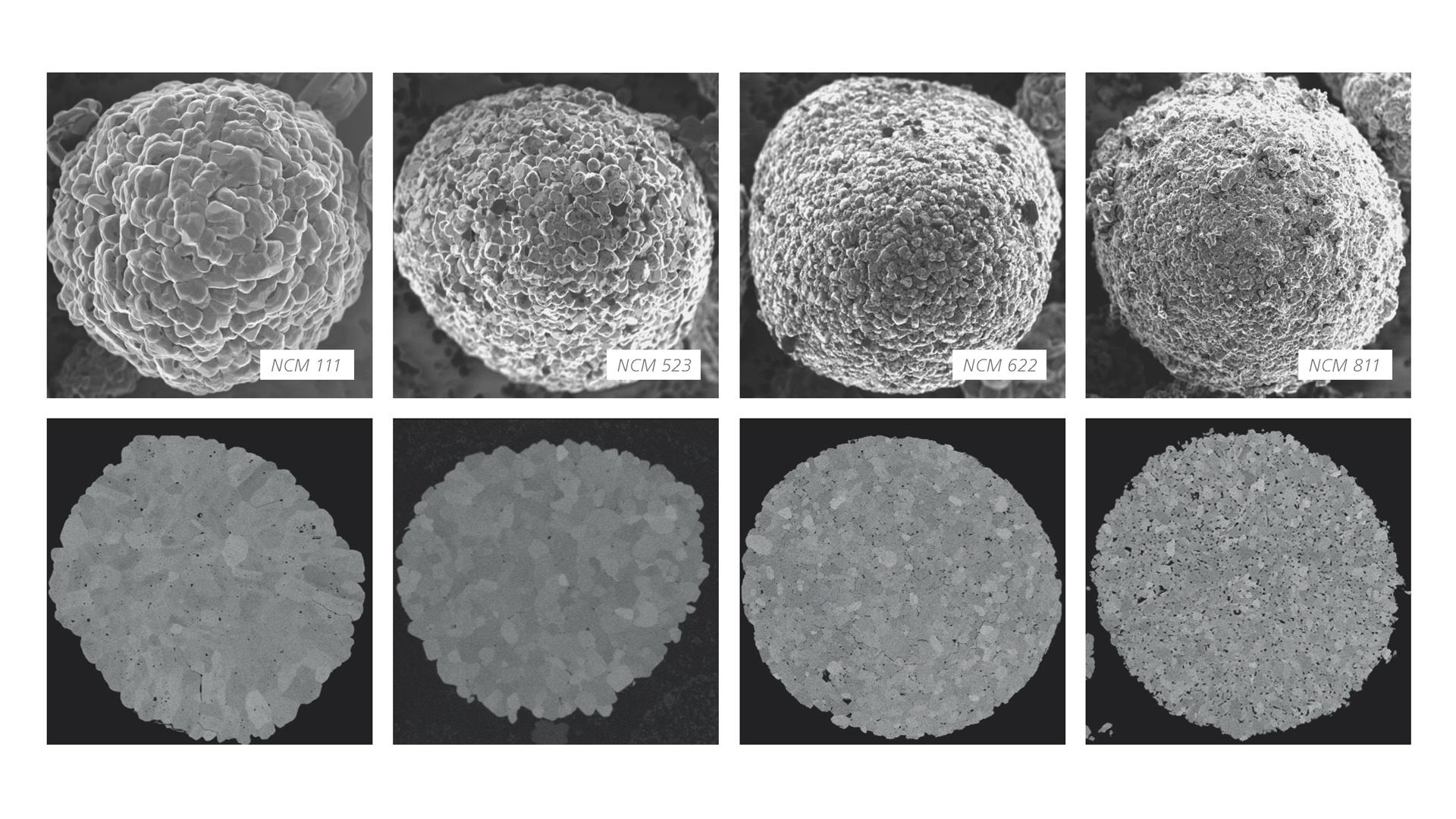

Bir elektron mikroskobu kullanarak, diğer üretim faktörleri temel olarak hesaba katıldığında NCM varyantları arasında yapısal farklılıklar olduğunu görebiliriz. Kesitte görüldüklerinde 811'in birincil partikülleri 532 veya 111'dekilerden çok daha küçüktür. Alt tane yapısının bu mükemmel malzeme kontrastı yalnızca ZEISS elektron mikroskoplarına özgü bir özellik olan Enerji Seçici Geri Saçılım (EsB) dedektörü ile görülebilmektedir.

Elektrolitlerin daha iyi bir bileşimi, katot malzemelerinde daha az fiziksel aşınma sağlayabilir. Daha iyi kimyasal proseslerle, daha büyük tane partiküllerine sahip katot malzemeleri üretilebilir.

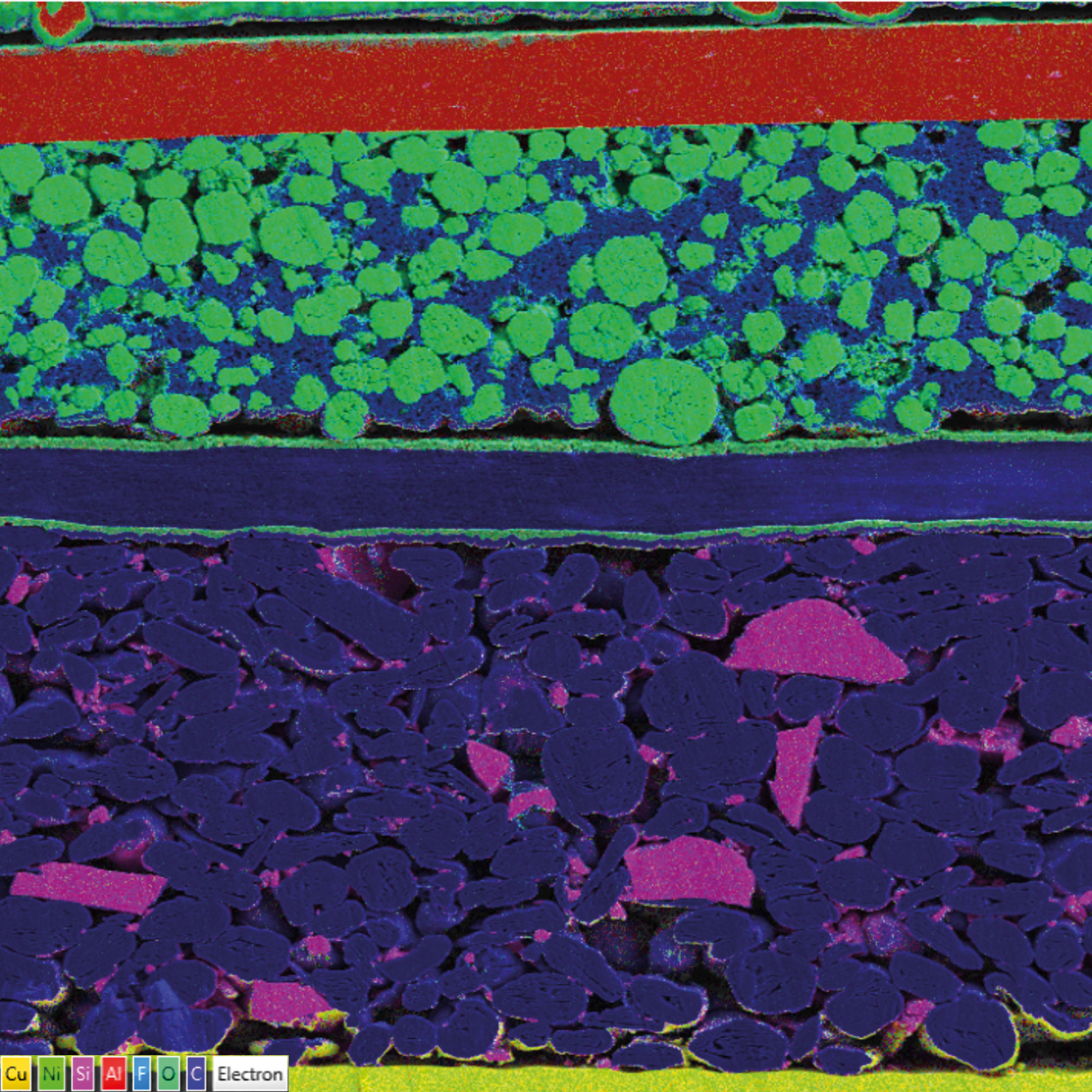

Lityum-iyon batarya hücresi: EDX element dağılım görüntüsü

Tam yığınlı lityum iyon batarya hücresinin kesiti: EDS haritalaması (O, Al, F, Si ve C). Mikroskopta incelenen nesnelerin element bileşimini doğrulamak için enerji dağılımlı spektroskopi (EDS) kullanmak mümkündür.

Bu görüntü, yaşlanmış bir numunede beklendiği üzere katot tarafında yüksek seviyelerde kalıntı flor olduğunu doğrulamaktadır. Flor elektrolitte bulunur ve yaşlanma ile artan bir SEI tabakasına katılır. Boehmit separatörü beklendiği gibi alüminyum ve oksijen sinyalleri gösterir. Karbon, bağlayıcıda iletken bir madde olarak kullanılır. Seperatörün polimeri bir hidrokarbon olduğundan, bu da karbonun bataryanın her yerinde görülebileceği anlamına gelir.
Malzeme analizi: Yapay zeka segmentasyonu ile tane boyutu analizi

Tane boyutu ve dağılımı doğrudan malzeme özellikleriyle ilişkilidir. Malzemelerinizin kristalografik yapısını uluslararası standartlara göre ölçün. Numunelerinizi üç değerlendirme yöntemi kullanarak karakterize edebilirsiniz:

Tane sınırlarının otomatik olarak yeniden yapılandırılması için planimetrik yöntem
Tane sınırı kesişimlerinin etkileşimli tespiti ve sayımı için çeşitli farklı ölçüm ızgaraları ile kesişim yöntemi
Karşılaştırma diyagramları ile manuel görüntü değerlendirmesi için karşılaştırma yöntemi

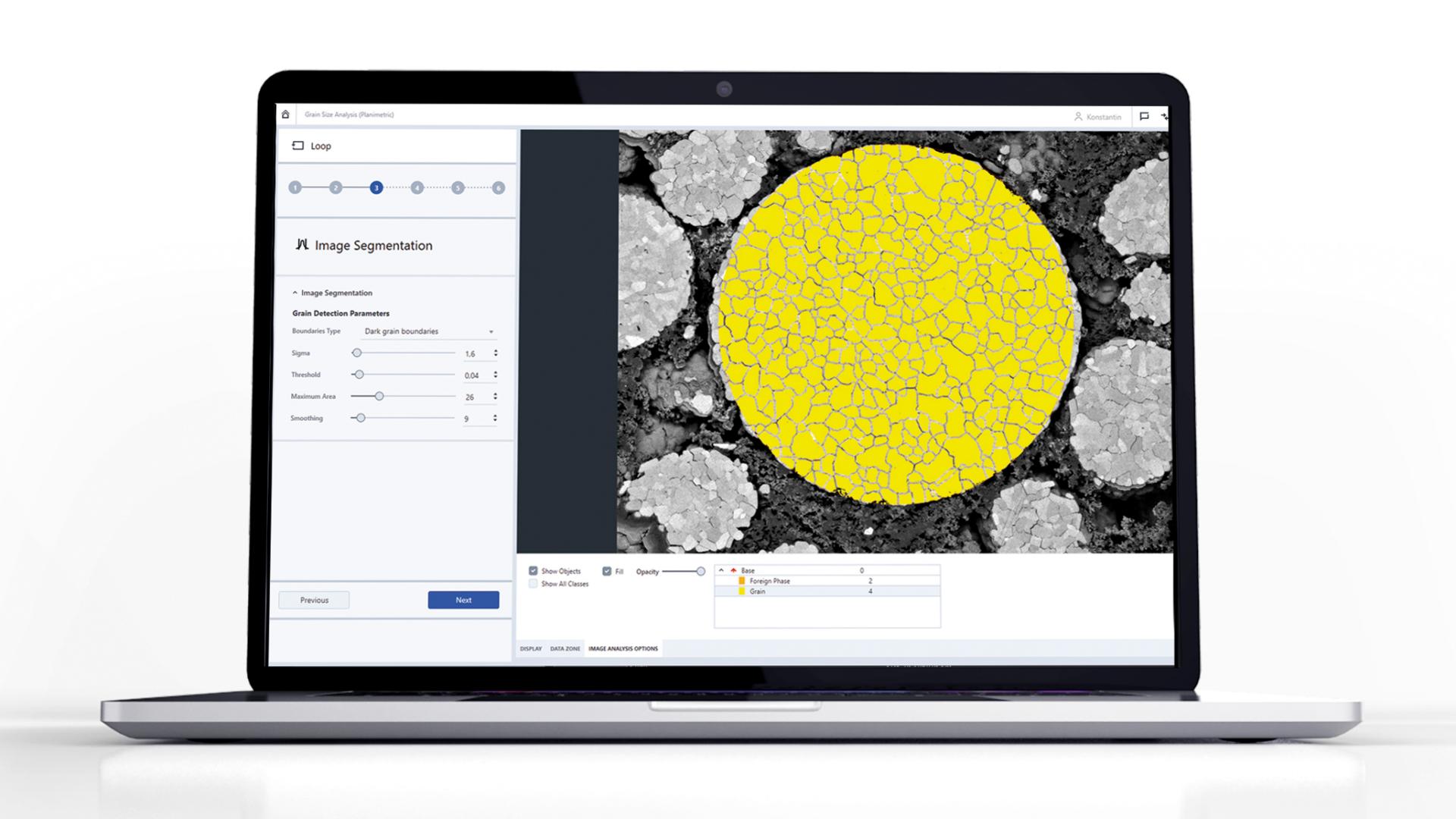

ZEISS ZEN Intellesis yazılımı, yabancı faz ve tane sınırlarını tanımak için makine öğrenimi algoritmalarını ve önceden eğitilmiş bir model kullanır. Tek bir tıklamayla örnek segmentasyon modelini ve segmente edilecek sınıfı seçebilirsiniz.

Sonuçlar görünümü, gerçekleştirilen analizin tüm görüntülerini ve sonuçlarını içerir. Orijinal görüntüler de gösterilir. Analizin tüm sonuçlarını net bir tablo görünümünde ve tane boyutu dağılımı için bir çubuk grafikte görüntüleyebilirsiniz.
