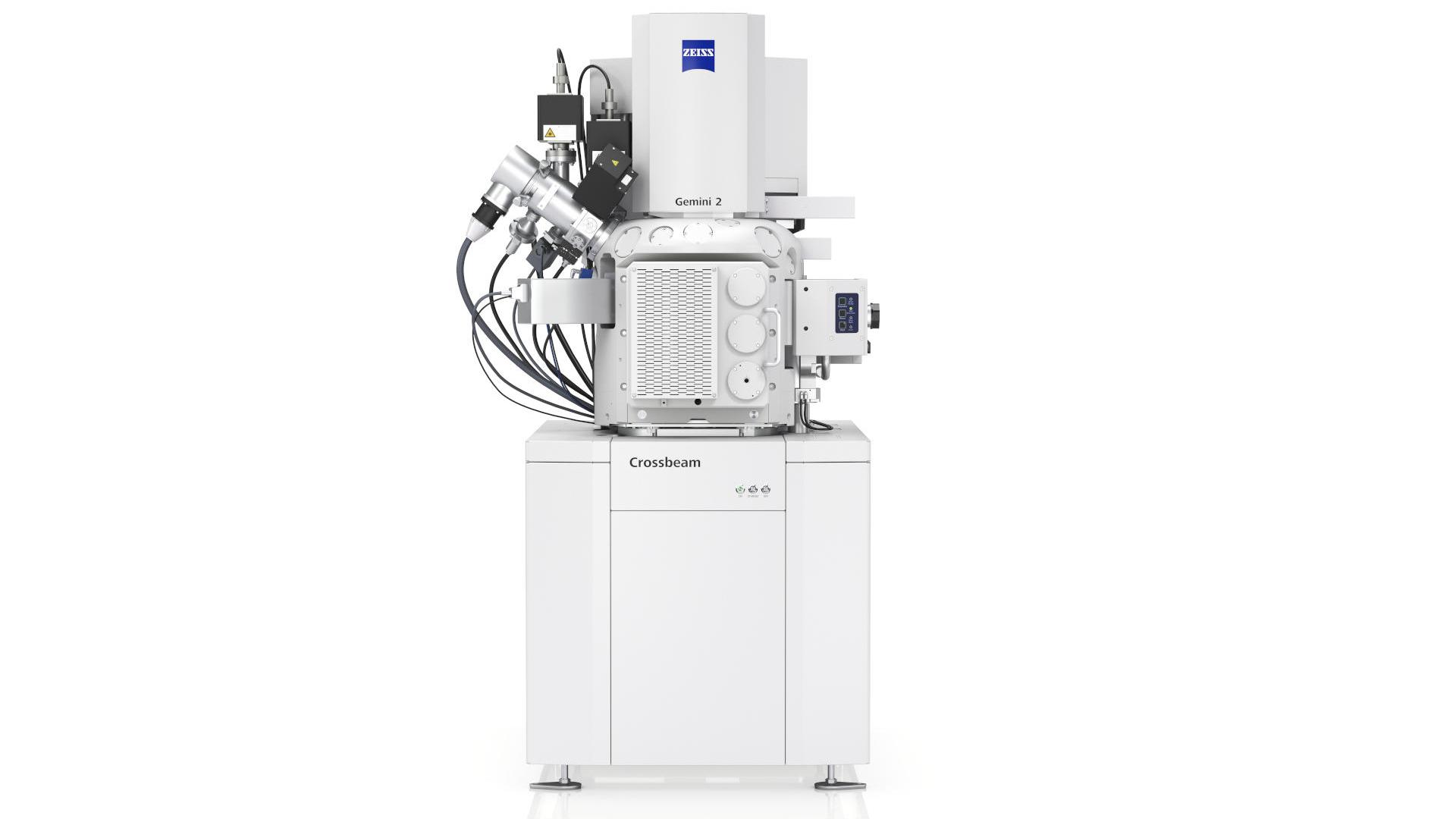

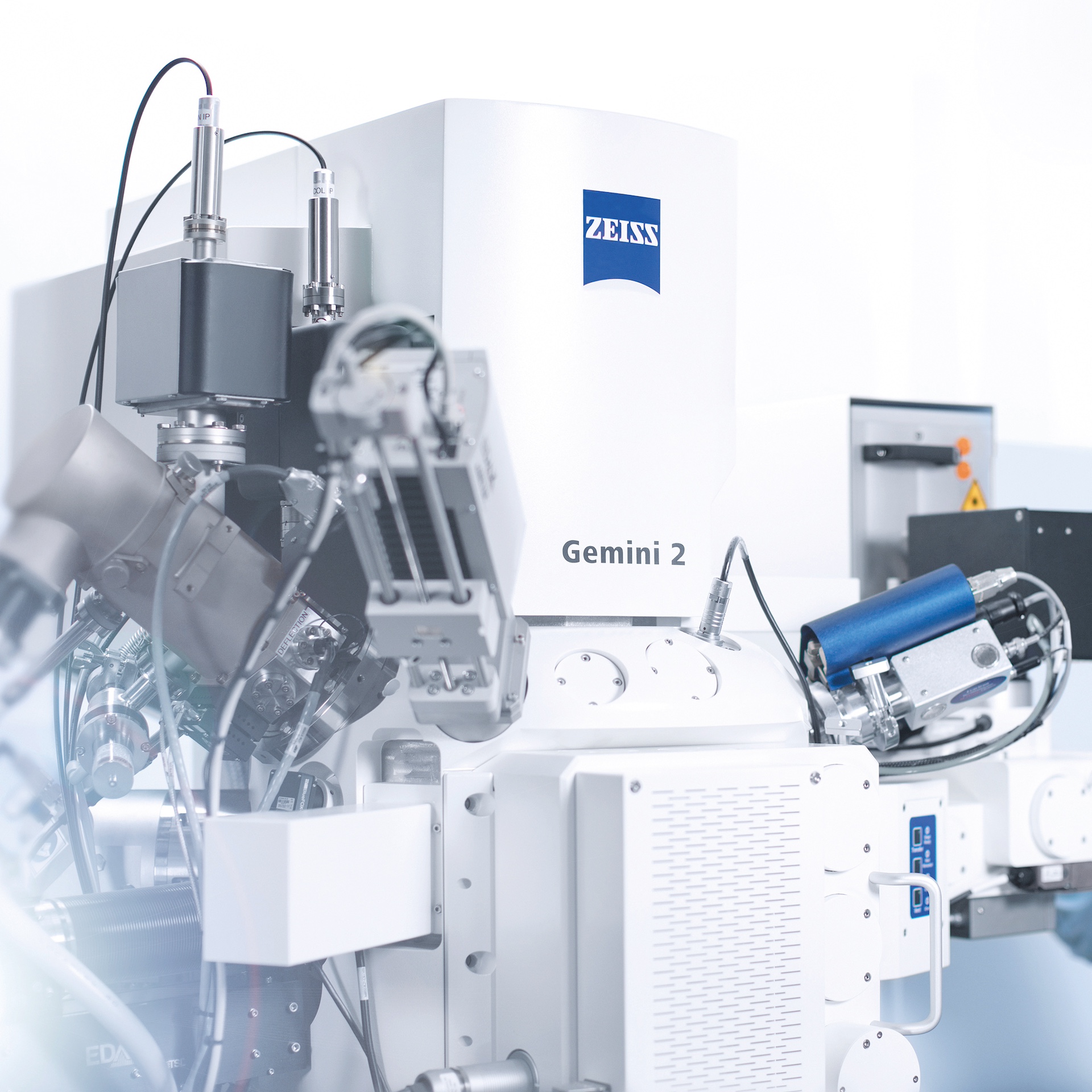

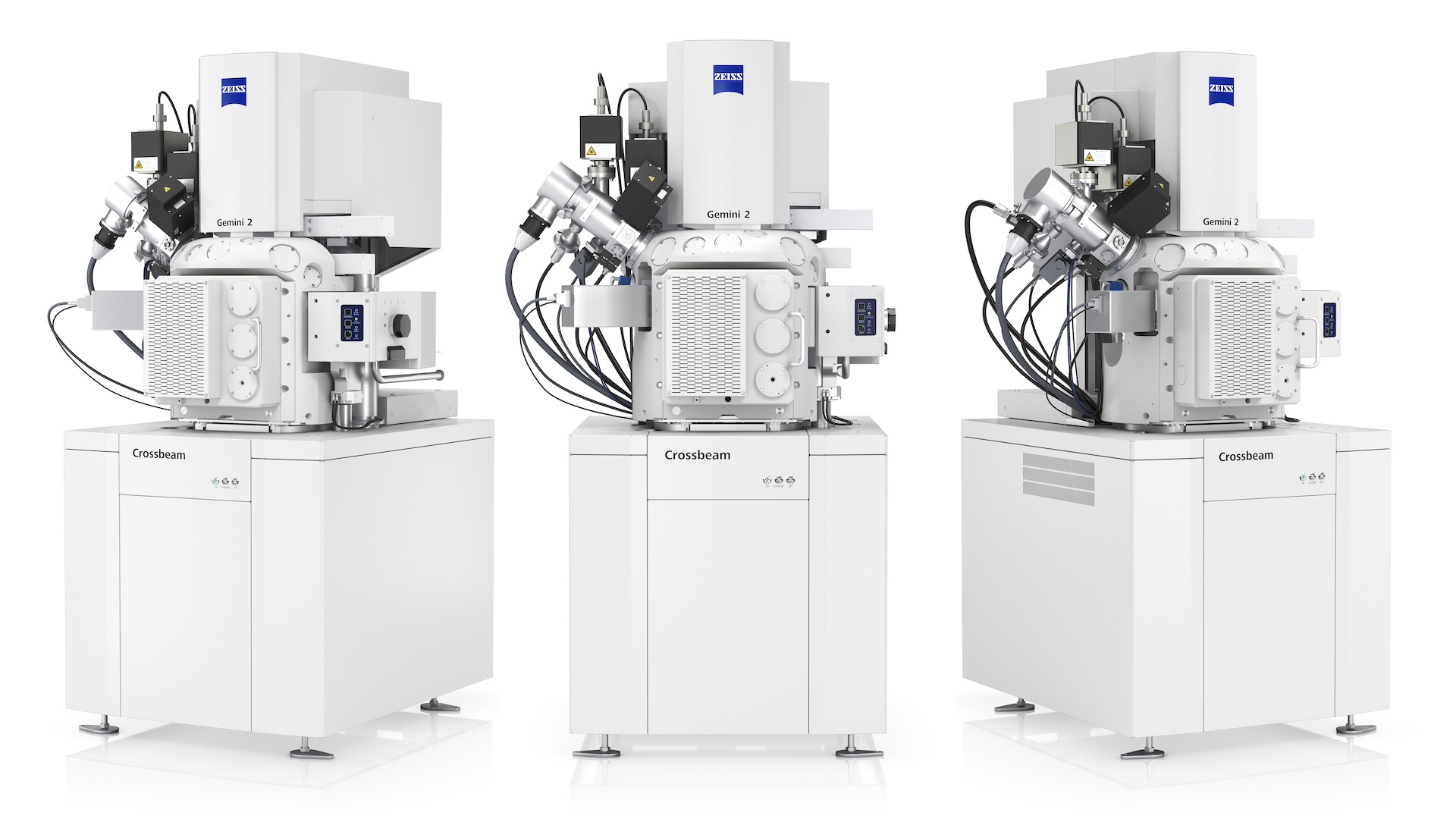

ZEISS Crossbeam
Üçüncü boyut için hedeflendi

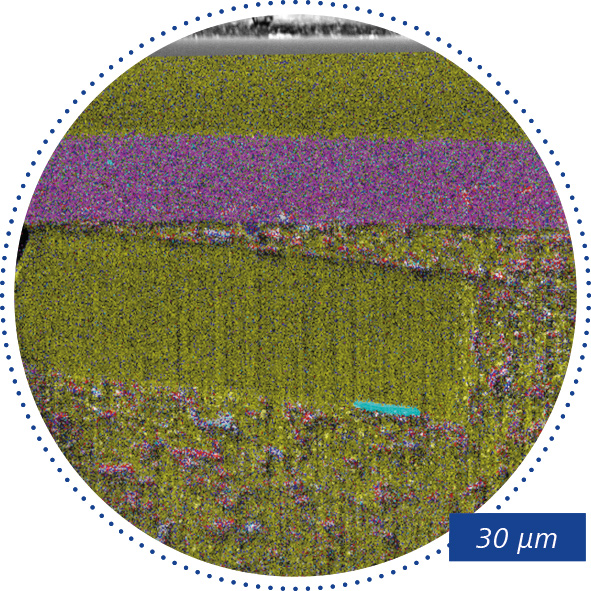

Taramalı elektron mikroskobu (SEM) ve odaklanmış iyon ışını (FIB) kombinasyonu, malzemeyi en küçük ölçekte (nanometre aralığı) özel olarak kesmeyi ve yüzeyin altındaki malzeme yapısını doğrudan görüntülemeyi mümkün kılar. Tipik uygulamalar arasında lokal kusurların hassas lokalizasyonu ve kimyasal analizi (EDX) yer alır.
Endüstri için ZEISS Crossbeam
Numunelerinizin testinde yeni bir kalite deneyimi yaşayın.

TEM (Geçirimli elektron mikroskobu) veya STEM (Taramalı geçirimli elektron mikroskobu) analizleri için ince lameller hazırlayın. ZEISS Crossbeam, TEM lamelleri gruplar halinde bile hazırlamak için eksiksiz bir çözüm sunar.
İyon şekillendirici FIB kolonunun düşük voltajlı performansı, yüksek kaliteli lamelleri destekler ve hassas numunelerin amorflaşmasını önler. Başlamak için basit bir iş akışı kullanın ve otomatik yürütmeyi bekleyin. Lamelinizin kalınlığı hakkında doğru bilgi sağlayan uç nokta tespit yazılımından yararlanın.

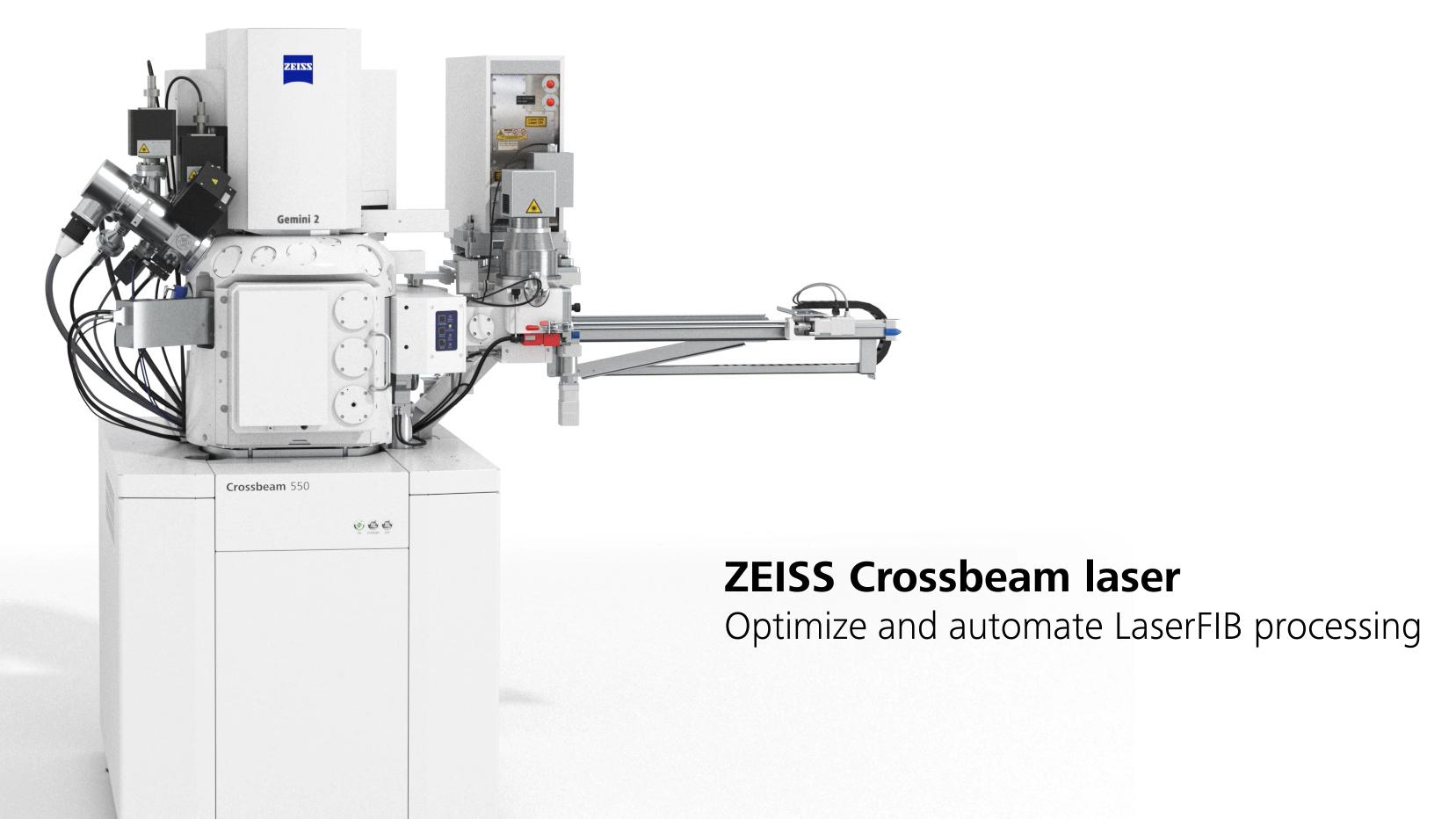

İsteğe bağlı femtosaniye lazer, malzeme ablasyonu ve daha derin yapılara gelişmiş erişimin yanı sıra büyük numunelerin hazırlanması için kullanılır.

Bir bakışta uygulama alanları

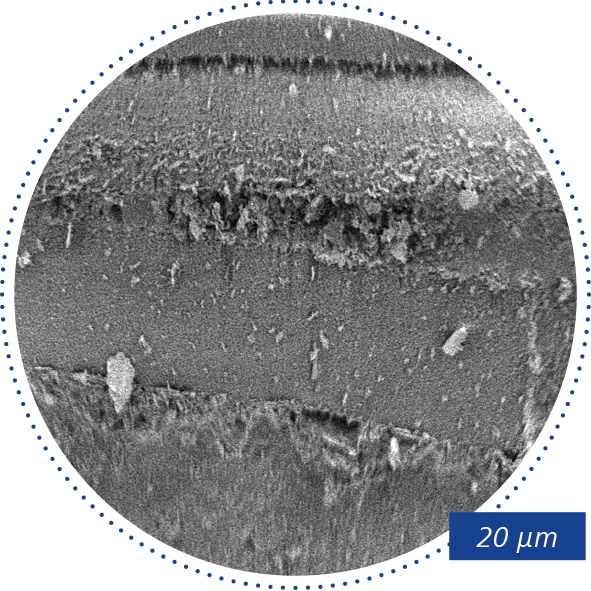

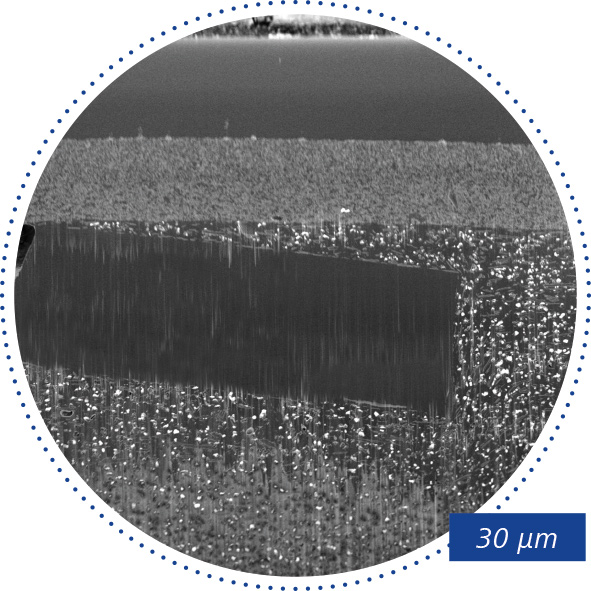

- Lokal çapraz kesitler, örneğin kusurlu bölgelerdeki (ince filmlerdeki büyüme kusurları, korozyon, hapsolmuş partiküller vb.)
- TEM lamel hazırlama
- Geçirimde yüksek çözünürlüklü çapraz kesit incelemeleri (STEM)
- Mikroyapının veya yerel kusurların 3D tomografisi
- Hedefe yönelik malzeme kaldırma yoluyla yapıların işlenmesi

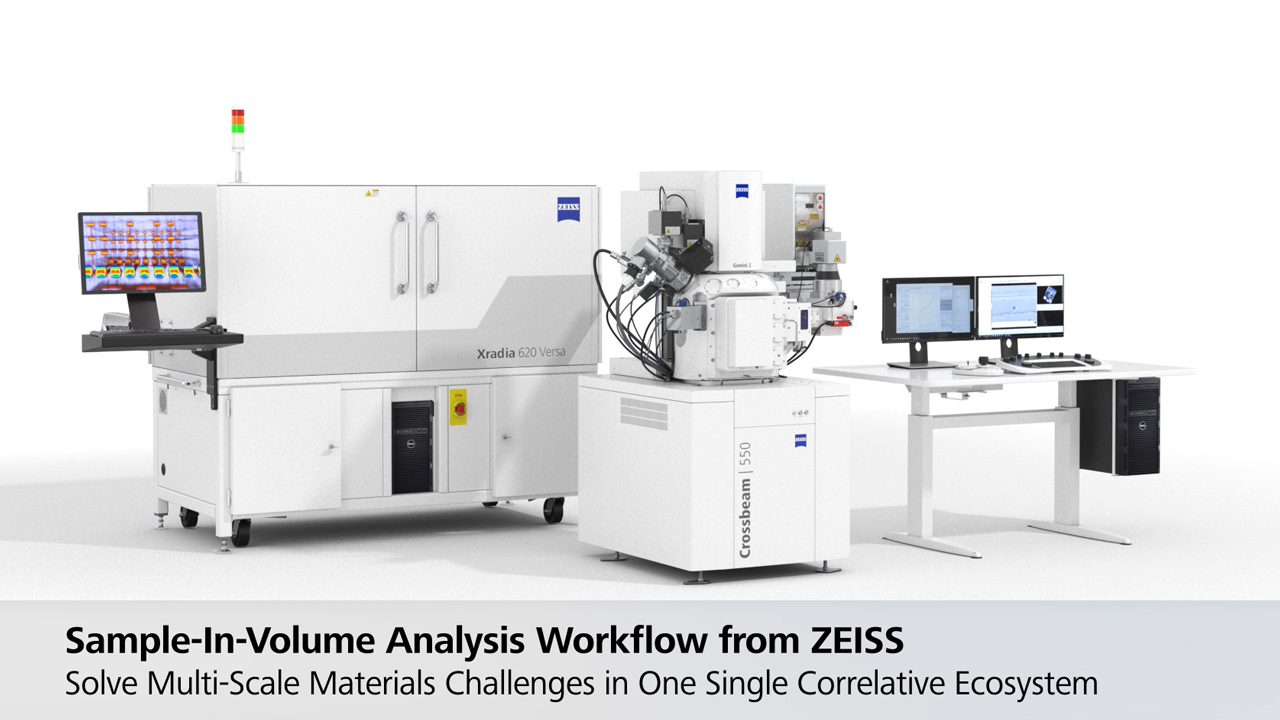

ZEISS Crossbeam hakkındaki videolarımızdan daha fazlasını öğrenin

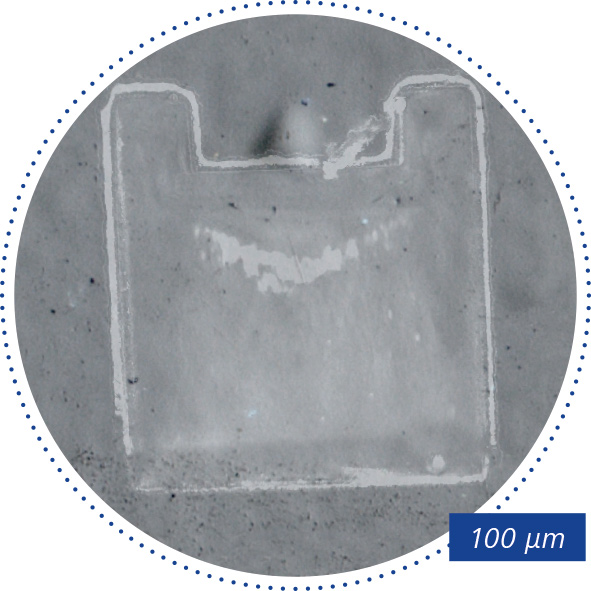

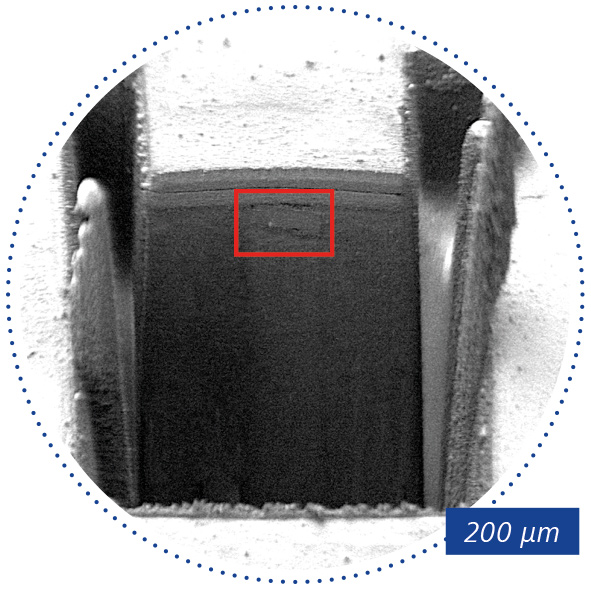

ROI'nin ışık mikroskobu görüntüsü üzerinde lazerle frezelenmiş çukur bindirmesi; SEM, SESI, 450x.
