Hairpinler için Kalite Güvencesi

Geometrik muayene ve temassız dijitalleştirme

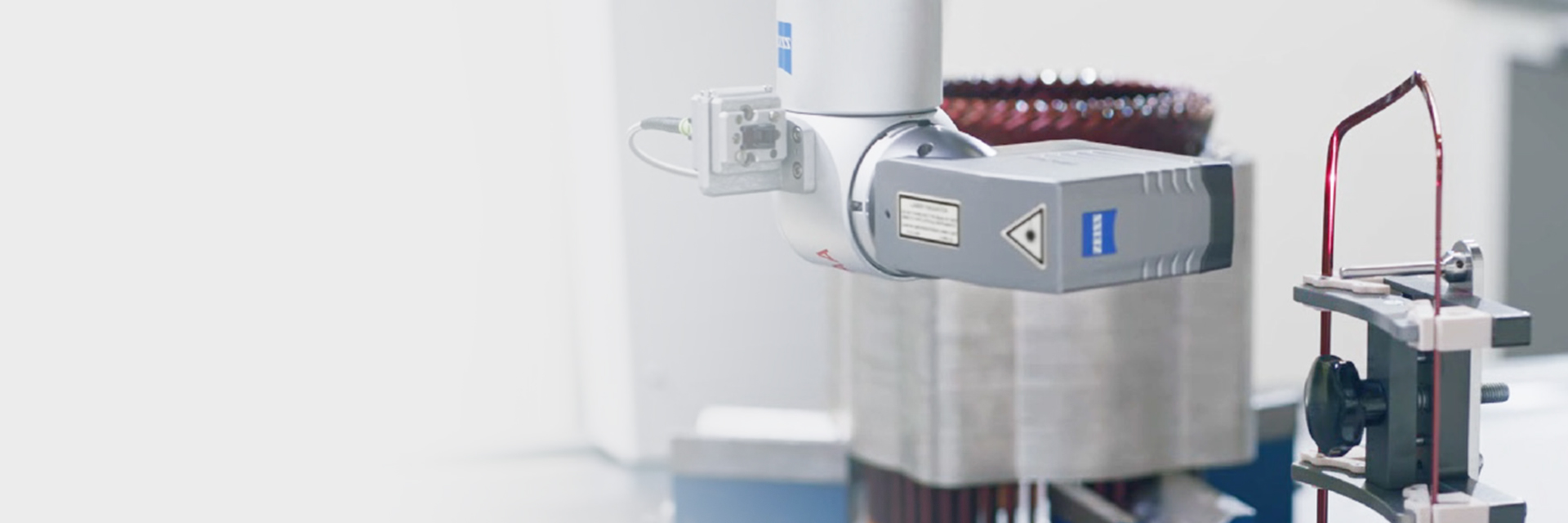

Son derece hassas hairpinlerde kalite ve güvenilirliğinin sağlanması

Boyutsal bütünlük ve doğru konumlandırma

Elektrikli araç üretimi, tellerin bir hairpin şeklinde bükülmesini içerir. Bu hairpinler dikdörtgen bir bakır telden oluşur ve bir yalıtım tabakası ile kaplanır. Deformasyona karşı oldukça hassas olduklarından ve uçlarının kaynaklanması zor olduğundan, stator montaj işlemi sırasında hairpinlerin boyutlarının ve konumlarının kontrol edilmesi gerekir. 

Hairpinlerin kalitesi ile ilgili temel zorluklar

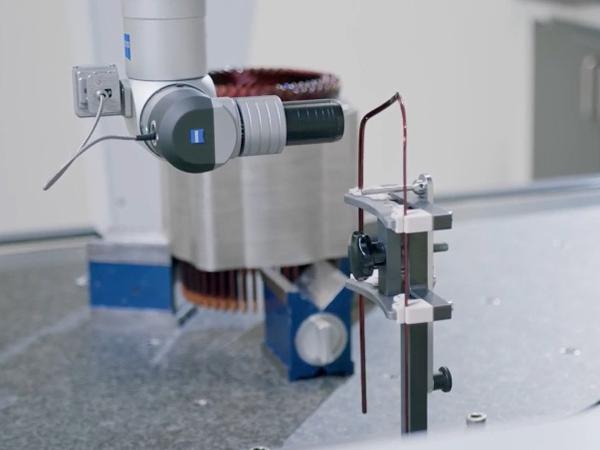

Geometrik muayene ve kaplama kalitesi

Hairpin üretimi

Her bir hairpin esnek bir yapıya sahiptir ve hassas bir cila tabakası ile kaplanır. Bu özellikler, güvenilir temaslı muayene bakımından zorluklar yaratmaktadır. Konfokal ışık sensörü veya lazer triangülasyon optik sensörü ile donatılmış otomatik bir ZEISS koordinat ölçüm makinesi, hairpin şeklini ve cila kalınlığını doğru bir şekilde ölçmek için kullanılablecek seçeneklerden biridir.

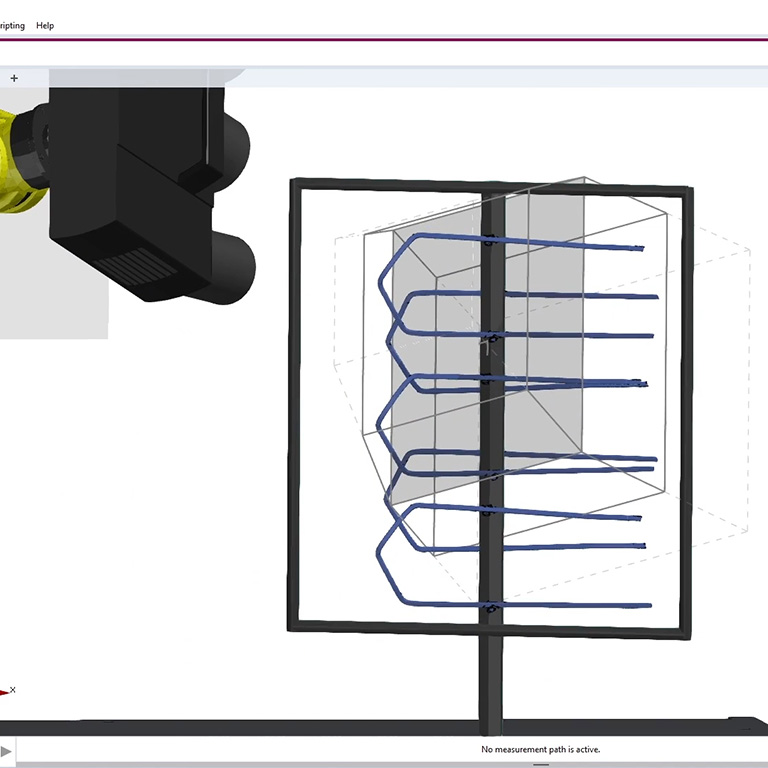

Hassas yapıların temassız olarak dijilalleştirilmesi

Hairpin üretimi

Optik ölçüm cihazları, dokunmaya son derece duyarlı teller içeren hairpinlerin kalite kontrolü için ideal çözümdür. Buna ek olarak, hairpin geometrisi ve konumu yalnızca tam alan 3D verileriyle doğrulanabilir. Optik 3D ölçüm makinesi, münferit hairpinlerin ve tüm statorun serbest biçimli 3D koordinatlarının tek tıklamayla yakalanmasını sağlar. Yazılım daha sonra saniyeler içinde yüksek çözünürlüklü kalite bilgilerinin net bir görüntüsünü sağlar.

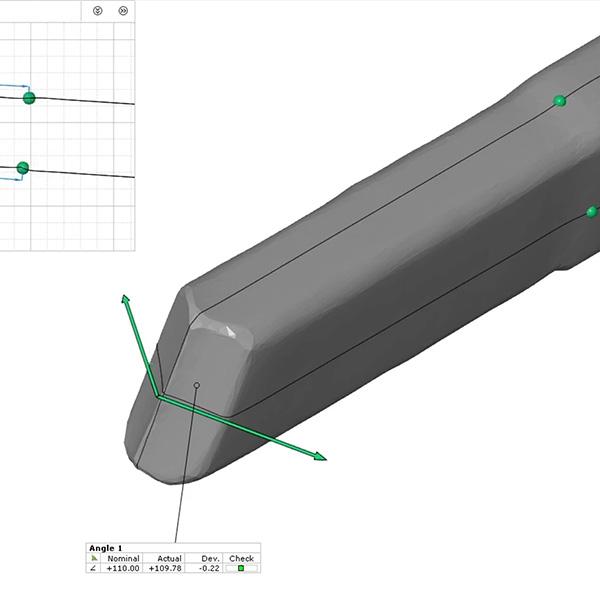

Hairpinlerin eğilme tasarımı kalitesi

Hairpinlerin dijitalleştirilmesi

Hairpin tasarımı tek başına bir CAD modeli ile tanımlanmaz, bunun yerine eğilme parametresi yapılandırması yoluyla çok sayıda döngüde geliştirilir. Bitmiş hairpinleri bir master hairpine göre değerlendirmek için CAD modelleri taranmalı ve üretilmelidir. Fringe projeksiyon ve lazer triangülasyon, hairpinlerin yüksek çözünürlüklü nokta bulutlarını oluşturur. Bunlar ise daha sonra ZEISS REVERSE ENGINEERING yazılımıyla hızlı bir şekilde yüksek kaliteli CAD modellerine dönüştürülür.

ZEISS REVERSE ENGINEERING
