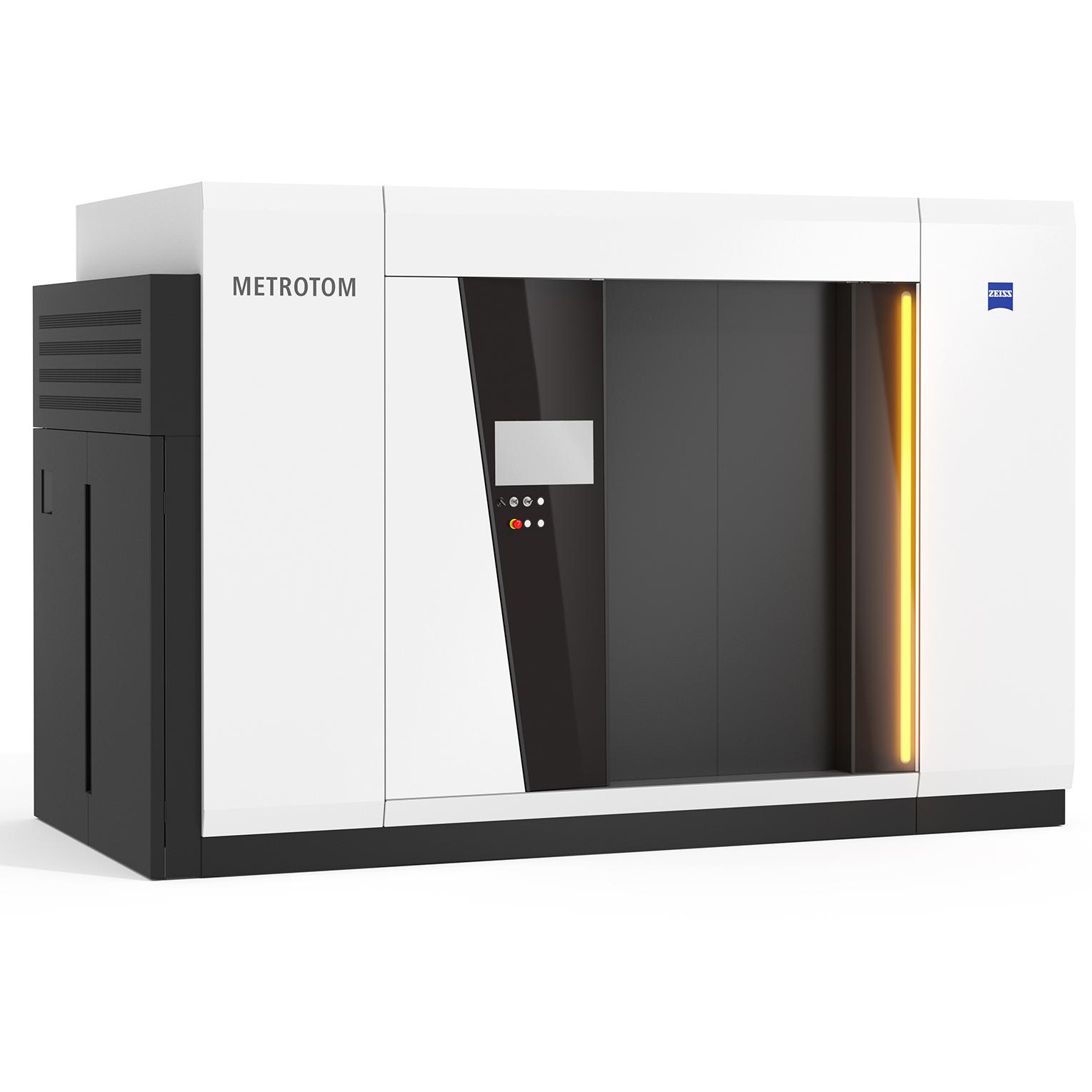

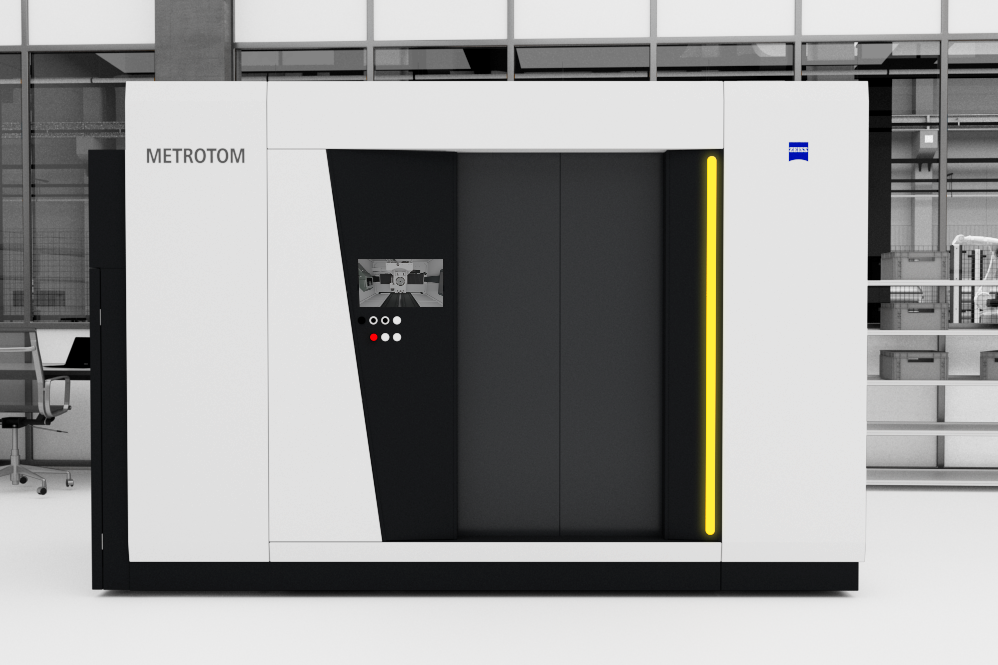

ZEISS METROTOM 1500

ZEISS METROTOM 1500

Bir BT sistemi. Birçok uygulama.

ZEISS METROTOM 1500 ile yüzeyin altındaki kusurları yakalayıp ölçerek kusurları güvenilir bir şekilde tespit eden gelişmiş BT teknolojisine sahip olursunuz. Bu BT'yi farklı kılan özelliği: Hem küçük hem de büyük parçalar için hızlı ve yüksek çözünürlüklü görüntüler sağlar.

  • Yüksek hızlı tarama
  • Ayrıntılı BT görüntü kalitesi
  • Doğru metroloji (VDI/VDE 2630 1.3)
  • İsteğe bağlı DAkkS sertifikasyonu
  • Az yer kaplayan kompakt tasarım
ZEISS METROTOM 1500
İletişim

Avantajlar

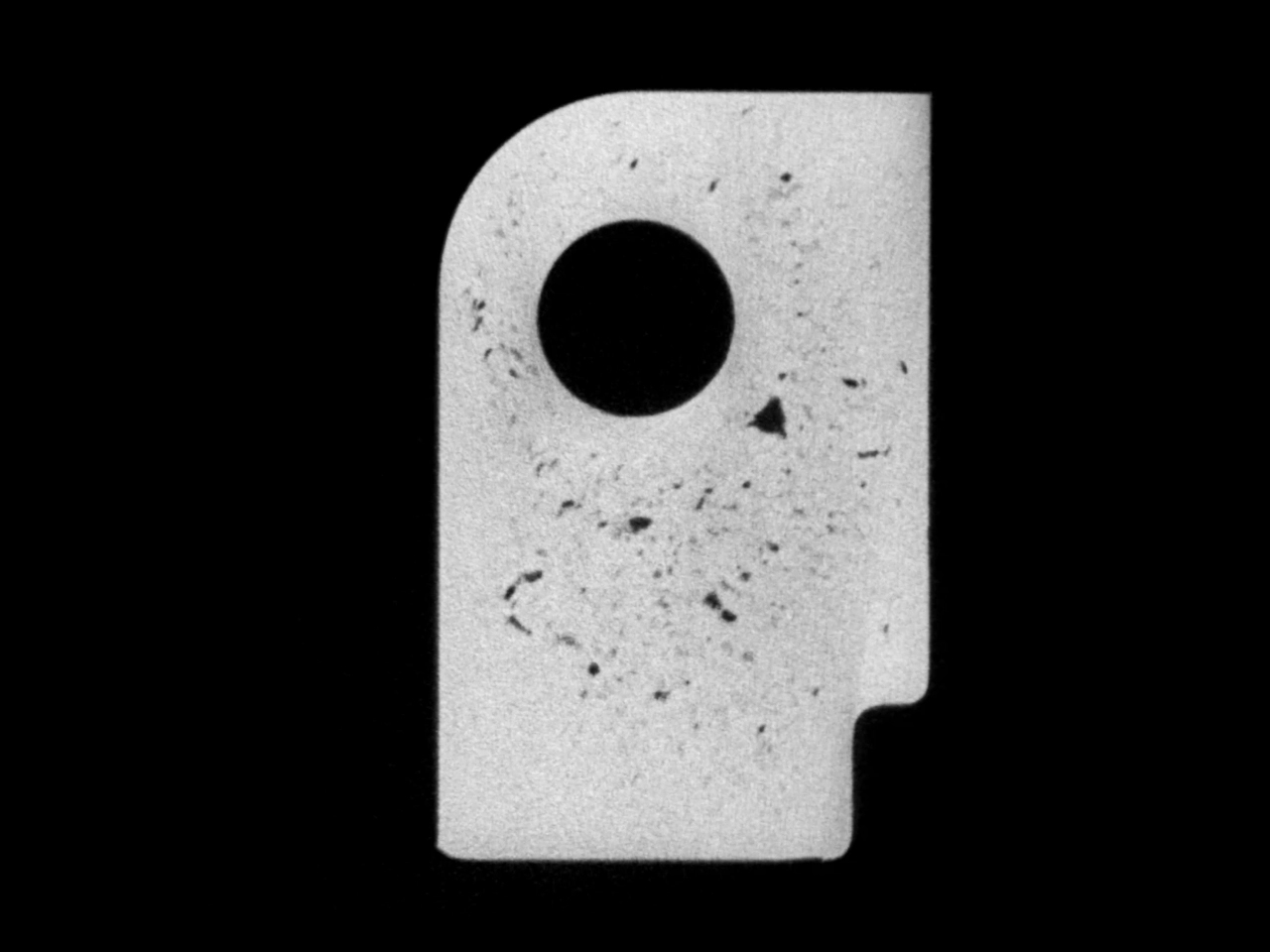

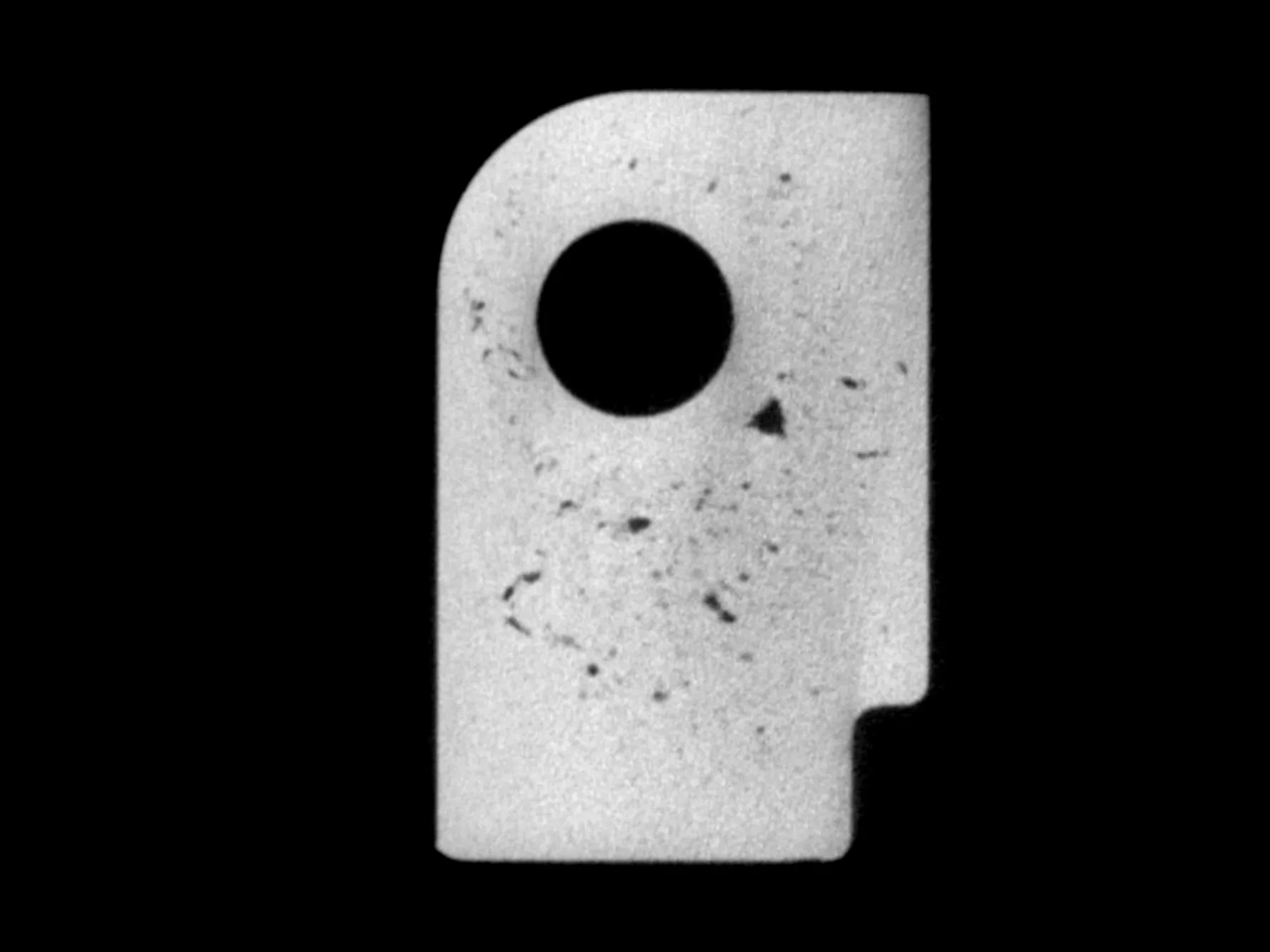

Daha iyi görüntü kalitesi
Daha iyi görüntü kalitesi

Daha iyi görüntü kalitesi

Yüksek çözünürlük ve izlenebilir doğruluk

ZEISS METROTOM 1500, küçük kusurları bile net bir şekilde gösteren olağanüstü görüntü kalitesine sahiptir. AMMAR, BHC yazılımı ve ZEISS scatterControl donanım modülü, rakipsiz kalite için fark yaratır. Ayrıca BT spesifikasyonları, izlenebilir doğruluk için VDI/VDE 2630 kılavuzuna göre belirlenmiştir.

ZEISS'in BT teknolojisinde de kullanılan üst düzey metroloji uzmanlığı sayesinde yüksek ölçüm doğruluğuna güvenebilirsiniz. Güvenebileceğiniz ölçüm sonuçları için tüm görüş alanında VDI/VDE 2630 Sheet 1.3'e uygun 4,5 + L/50 μm MPE(SD) garanti edilir.

Sistemin çok yönlülüğü

Sistemin çok yönlülüğü

Çok çeşitli parçalar ve uygulamalar için uygundur

ZEISS METROTOM 1500, küçük parçaları çok yüksek çözünürlükte ve 615 mm çapa ve 800 mm yüksekliğe kadar olan parçaları komple rekonstrüksiyon olarak tarar. Bu işlem, görüş alanını hem yatay hem de dikey olarak genişleterek gerçekleştirilir. Bir tarafında sadece birkaç mikrometre odak noktası ve diğer tarafında 500 W maksimum güç bulunan esnek tüpü sayesinde, küçük parçalar çok yüksek çözünürlükle taranabilir ve büyük parçalar kısa sürede taranabilir. Bu özelliği itibarıyla sistem birçok uygulama için idealdir

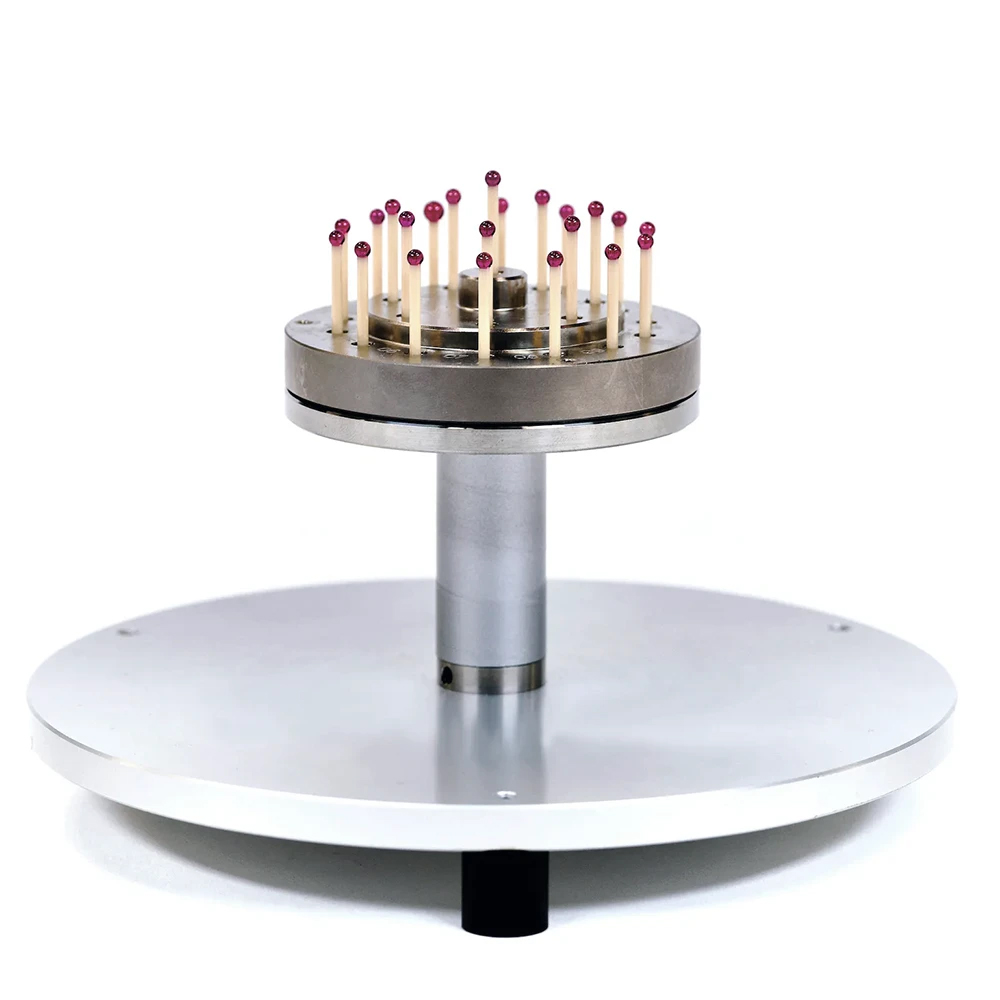

DAkkS kalibrasyonu Güvenilir Ölçümlere Açılan Kapınız

DAkkS kalibrasyonu

Güvenilir ölçümlere açılan kapınız

Otomotiv, tıp veya ilaç sektörlerindeki gibi yüksek kalite standartları genellikle akredite BT muayene prosedürlerinin uygulanmasını gerektirmektedir. Bunlar parçaların VDI/VDE 2630 Bölüm 1.3'e göre objektif, standartlara uygun bir şekilde ölçülmesini güvence altına alır. DAkkS kalibrasyonu, ZEISS METROTOM 1500 serisi endüstriyel bilgisayarlı tomografi sistemleri için de mevcuttur. Katma değerden yararlanın: Maliyetlerden tasarruf edin ve müşterileriniz nezdinde daha fazla güven tesis edin.

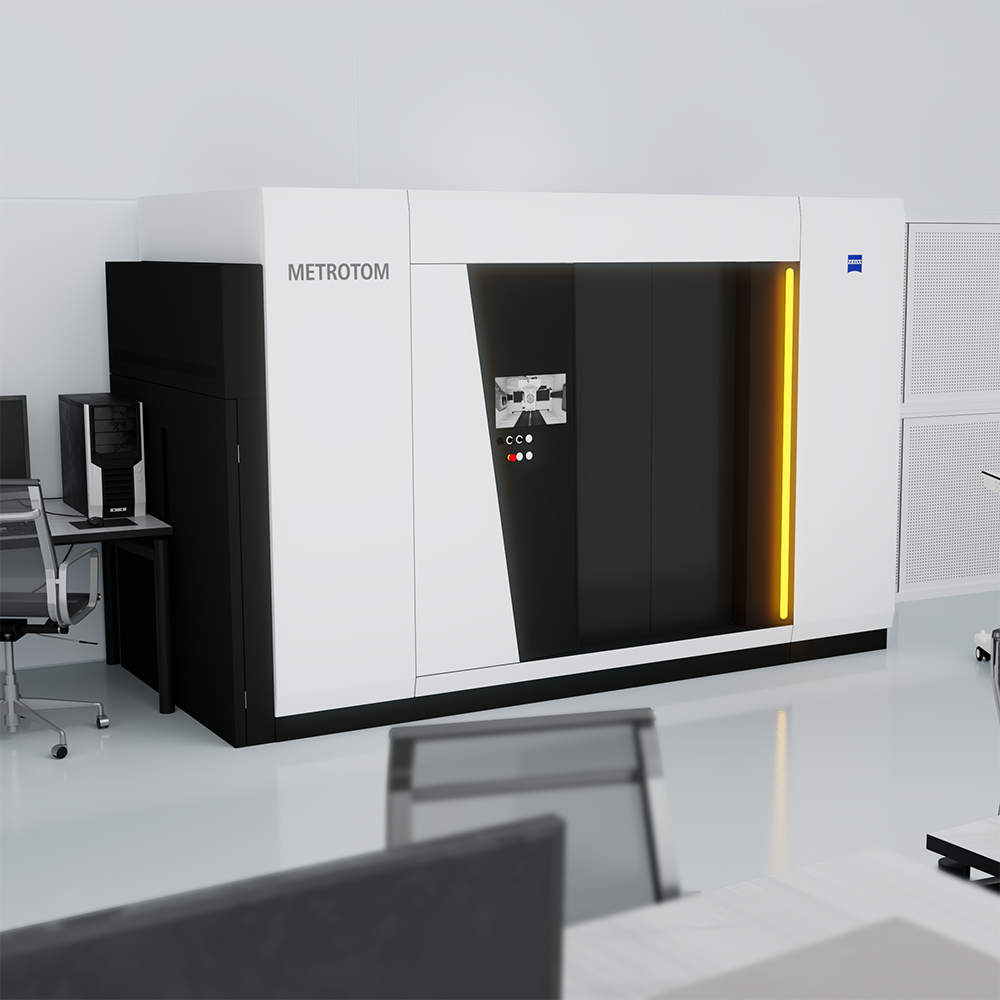

Sınırlı alanlar için akıllı tasarım

Sınırlı alanlar için akıllı tasarım

En verimli alan kullanımı

Nispeten az yer kaplayan sistem tasarımı ve hem servis hem de parça yükleme için akıllıca tasarlanmış kapı yapısı, esnek kuruluma izin vererek alan sınırlı olsa bile BT'yi ölçüm laboratuvarınıza sığdırmanızı sağlar. Mevcut alandan en iyi şekilde yararlanmanıza yardımcı olmak için sistemin ayak izini azaltırken ölçüm hacmini daha da genişlettik: Yüksekliği 870 mm'ye kadar olan parçaları 3,7 x 1,8 metrelik bir alanda ölçün ve muayene edin; bu, piyasadaki en iyi sistem/parça hacmi oranıdır.

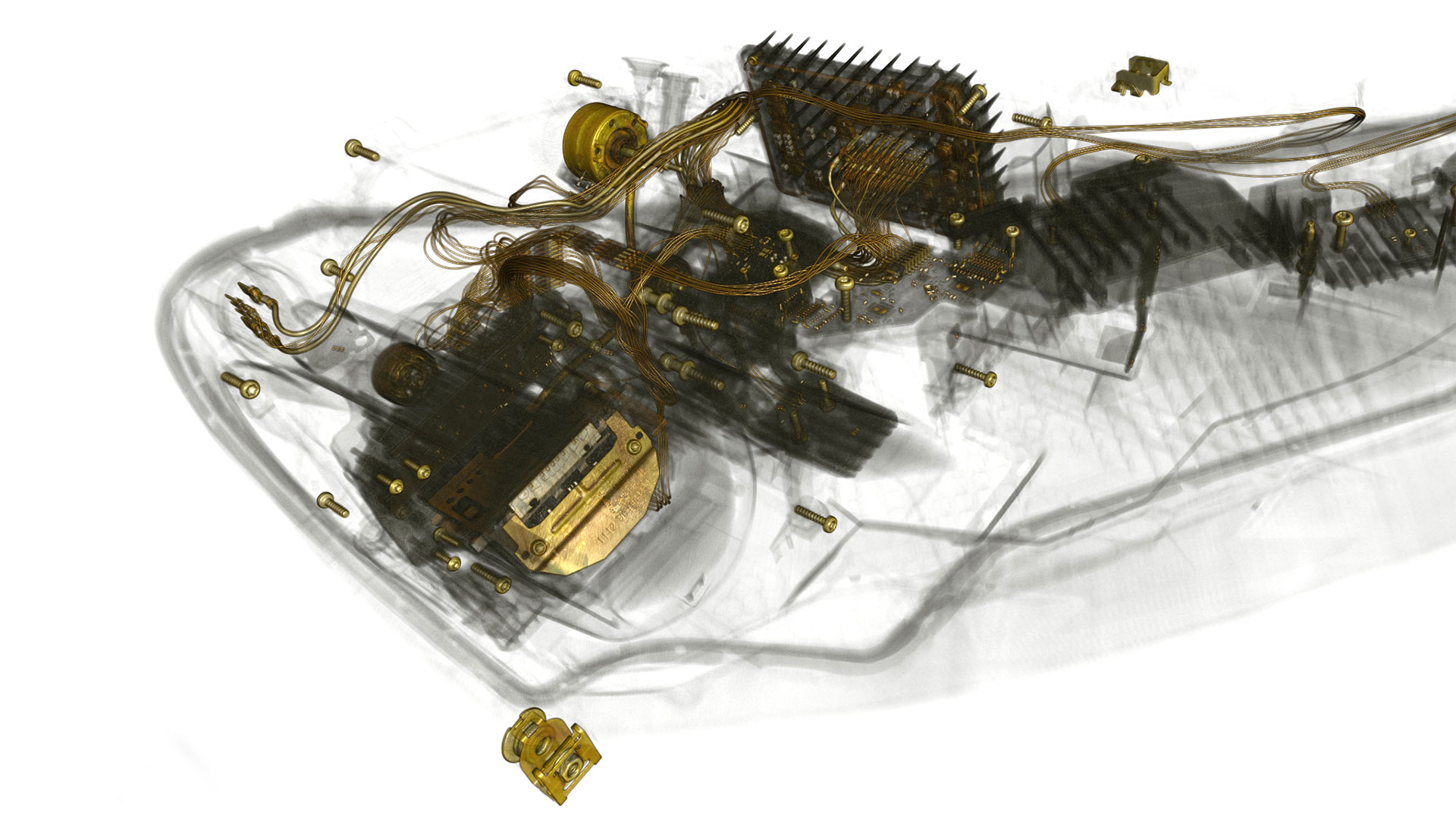

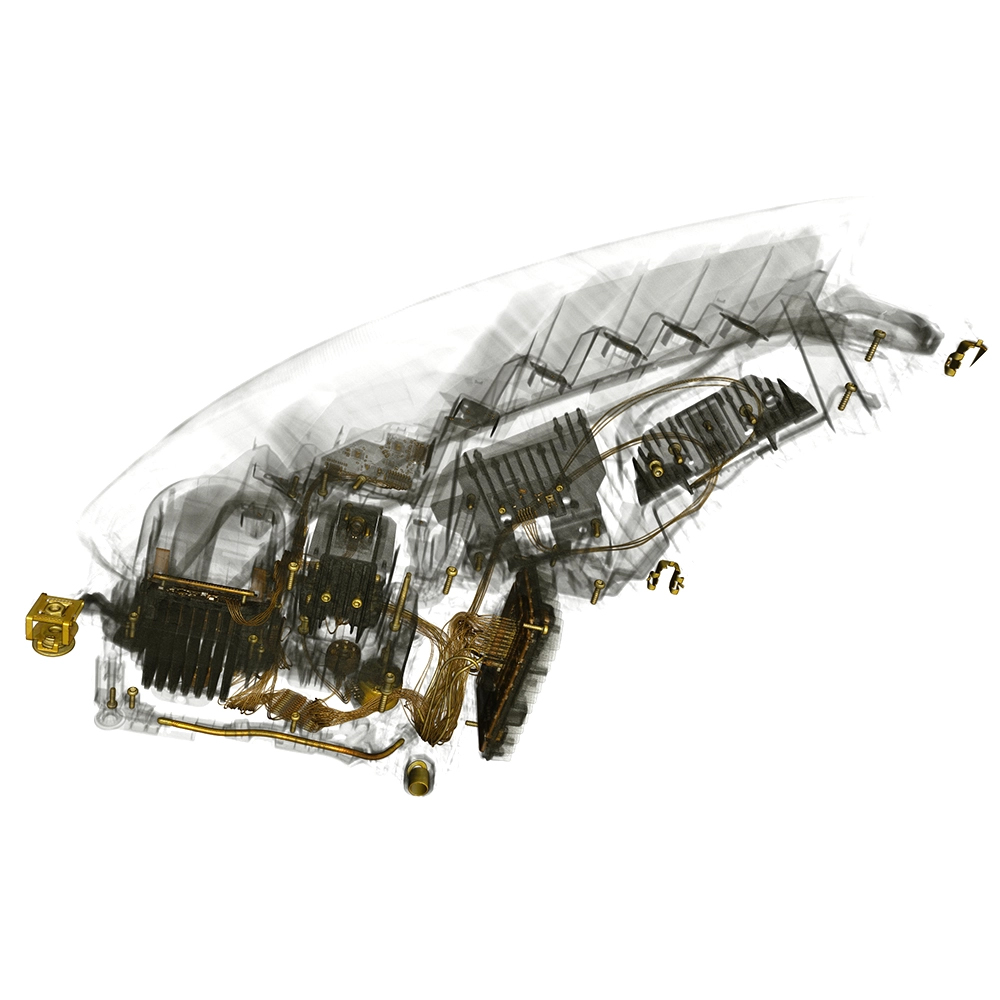

Komple bileşenleri muayene edin

Komple bileşenleri muayene edin

Çok malzemeli parçalar için ideal

Geleneksel ölçüm teknolojisi ile, gizli yapılar ancak bileşen üzerinde zaman alıcı ve maliyetli tabaka bozma işleminden sonra incelenebilmektedir. Bununla birlikte, ZEISS METROTOM 1500, plastik ve/veya hafif metalden veya hatta bakır ya da çelikten yapılmış komple bileşenlerin ölçülmesi ve denetlenmesi için kullanılabilecek endüstriyel bilgisayarlı tomografi sistemidir.

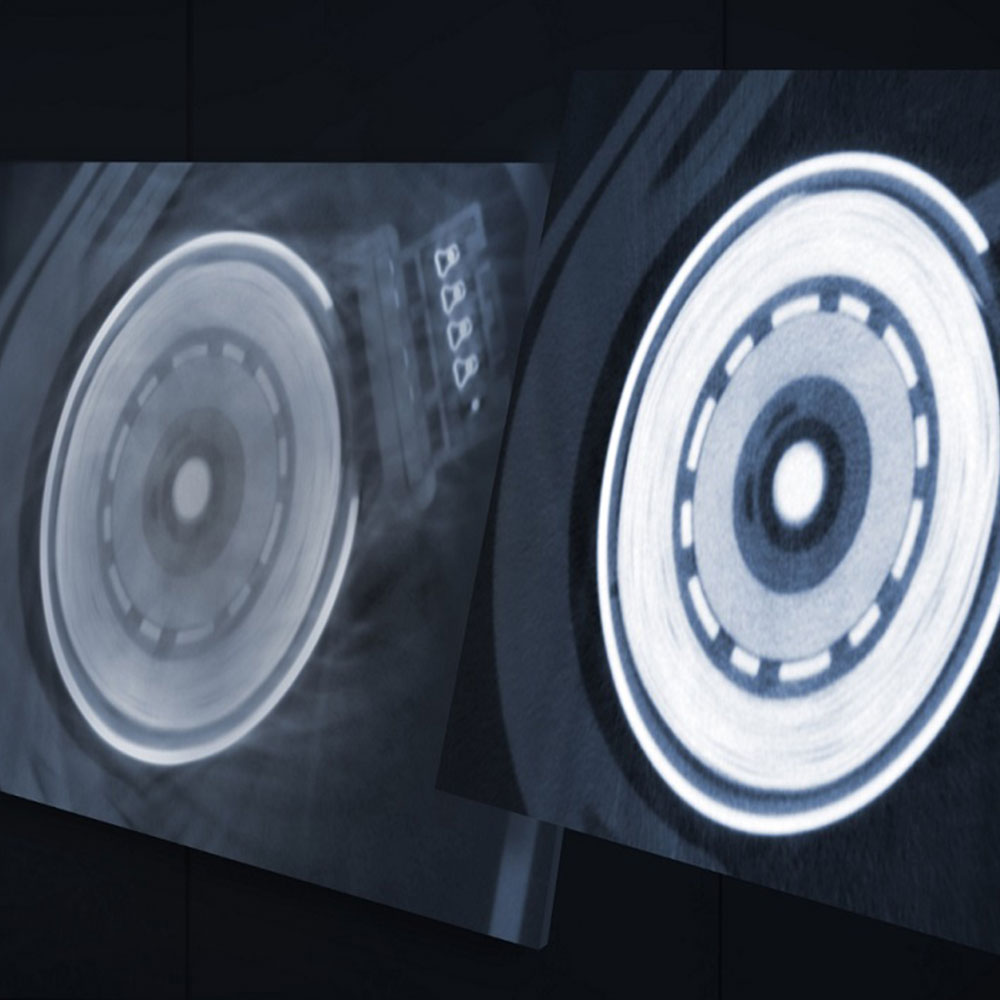

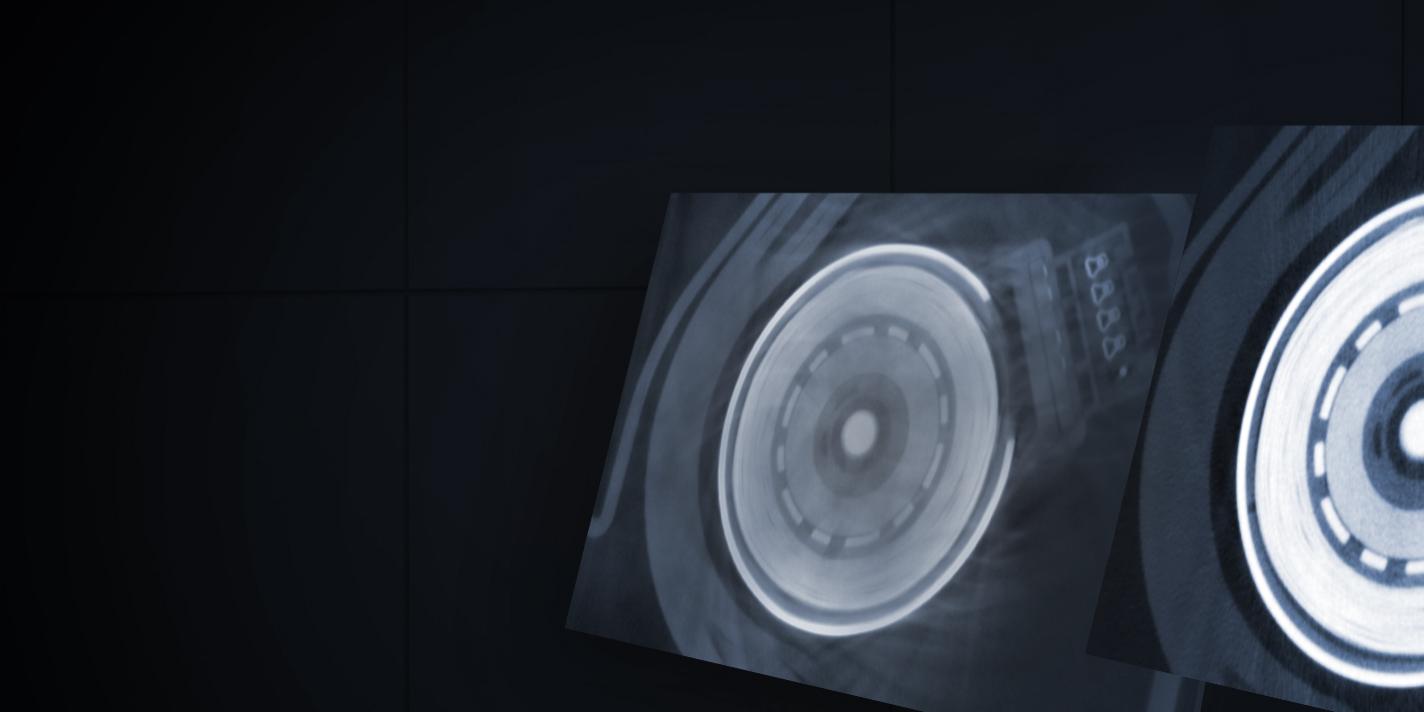

ZEISS scatterControl
ZEISS METROTOM scatterControl

ZEISS scatterControl

Olağanüstü BT görüntü kalitesi

ZEISS scatterControl donanım çözümü, BT taramalarındaki saçılma artefaktlarını en aza indirerek ZEISS METROTOM 1500'ün görüntü kalitesini önemli ölçüde artırır. Bu, sonraki veri işleme ve değerlendirme adımlarını kolaylaştırarak daha da doğru yüzey belirleme ve kusur analizi sağlar.

Daha fazla bilgi edin

 ZEISS METROTOM 1500'ün diğer avantajlarını keşfedin.

Geleceğe hazır kalite kontrolü

Geleceğe hazır kalite kontrolü
Daha büyük parçaları ölçün ve muayene edin

Genişletilmiş ölçüm hacmi sayesinde üçüncü nesil ZEISS METROTOM 1500, daha büyük parçaların tek bir rekonstrüksiyonda ölçümüne izin verir. Yeni tasarlanan konumlandırma sistemi ile 870 mm'ye kadar yüksekliğe sahip parçalar yeniden konumlandırılmaya gerek kalmadan BT'ye sığar.
ZEISS METROTOM 1500 Broşürünü İndirin
Az yer kaplayan kompakt tasarım

Az yer kaplayan bir sistem tasarımı nakliye, kurulum, bakım veya müşterinin laboratuvarındaki alan kullanımı açısından faydalıdır. ZEISS'ın en büyük endüstriyel BT sisteminin kabin tasarımı tamamen alanın verimli kullanılmasına adanmış olup, sadece 6,7 m'lik bir alan kaplamaktadır2.
Daha konforlu çalışma

Operatörün sisteme girmesini ve bir servis erişim noktası olarak kullanmasını sağlayan ön kapı, daha büyük ve daha ağır bileşenlerin yüklenmesini kolaylaştırır. Bu, kullanıcının BT ölçümlerini kolay, güvenli ve doğru bir şekilde gerçekleştirmesini sağlar. ZEISS METROTOM 1500'ün yukarısında, arkasında veya yanlarında önemli miktarda ek alana gerek duyulmadığından, sistem çok esnek bir şekilde kurulabilir.

Uygulamalar

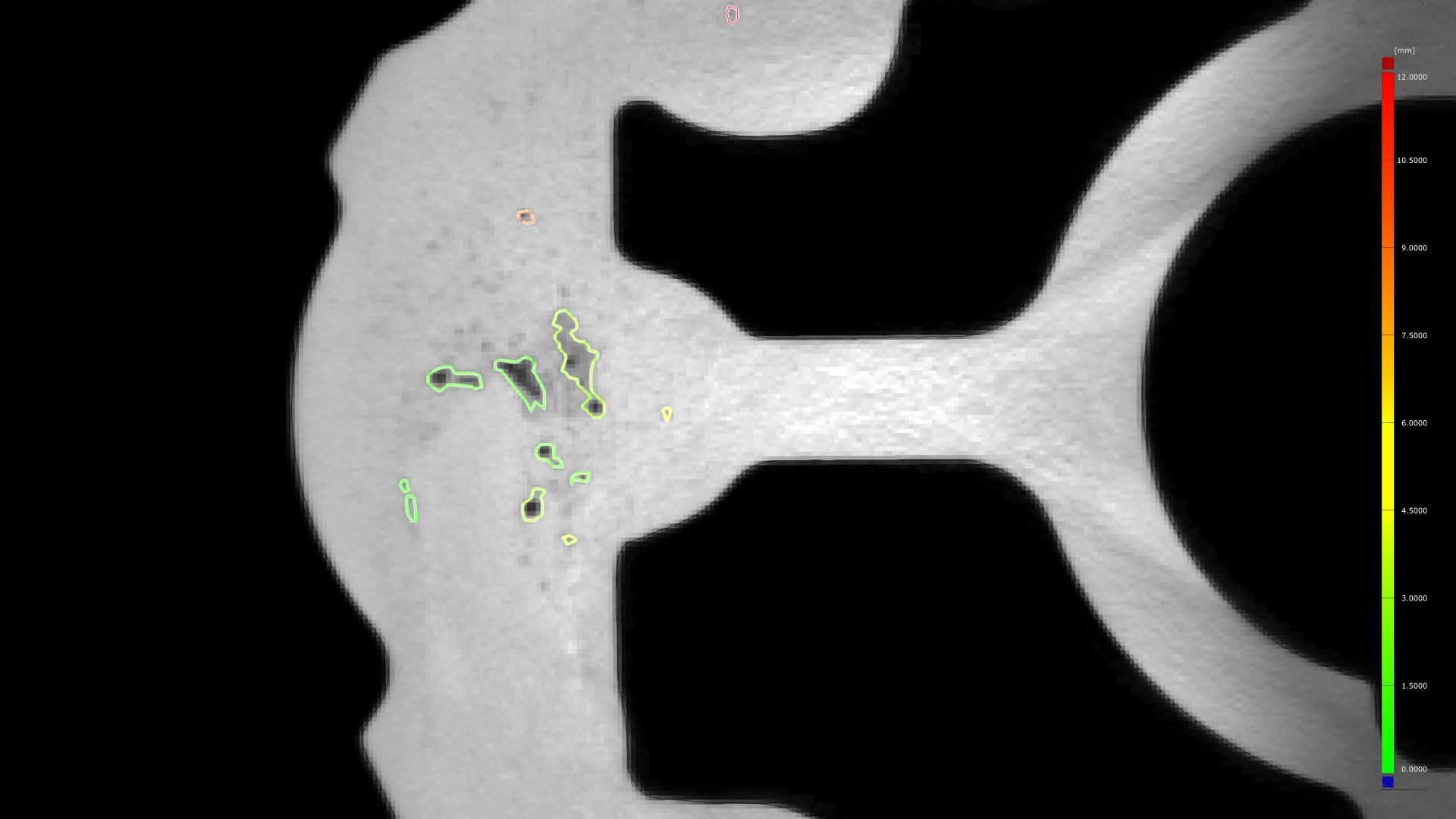

  • Endüstri

    Endüstri

    Hafif metal parçalar, kompozitler, çok malzemeli parçalar, plastik parçalar ve katmanlı imalat için uygundur.

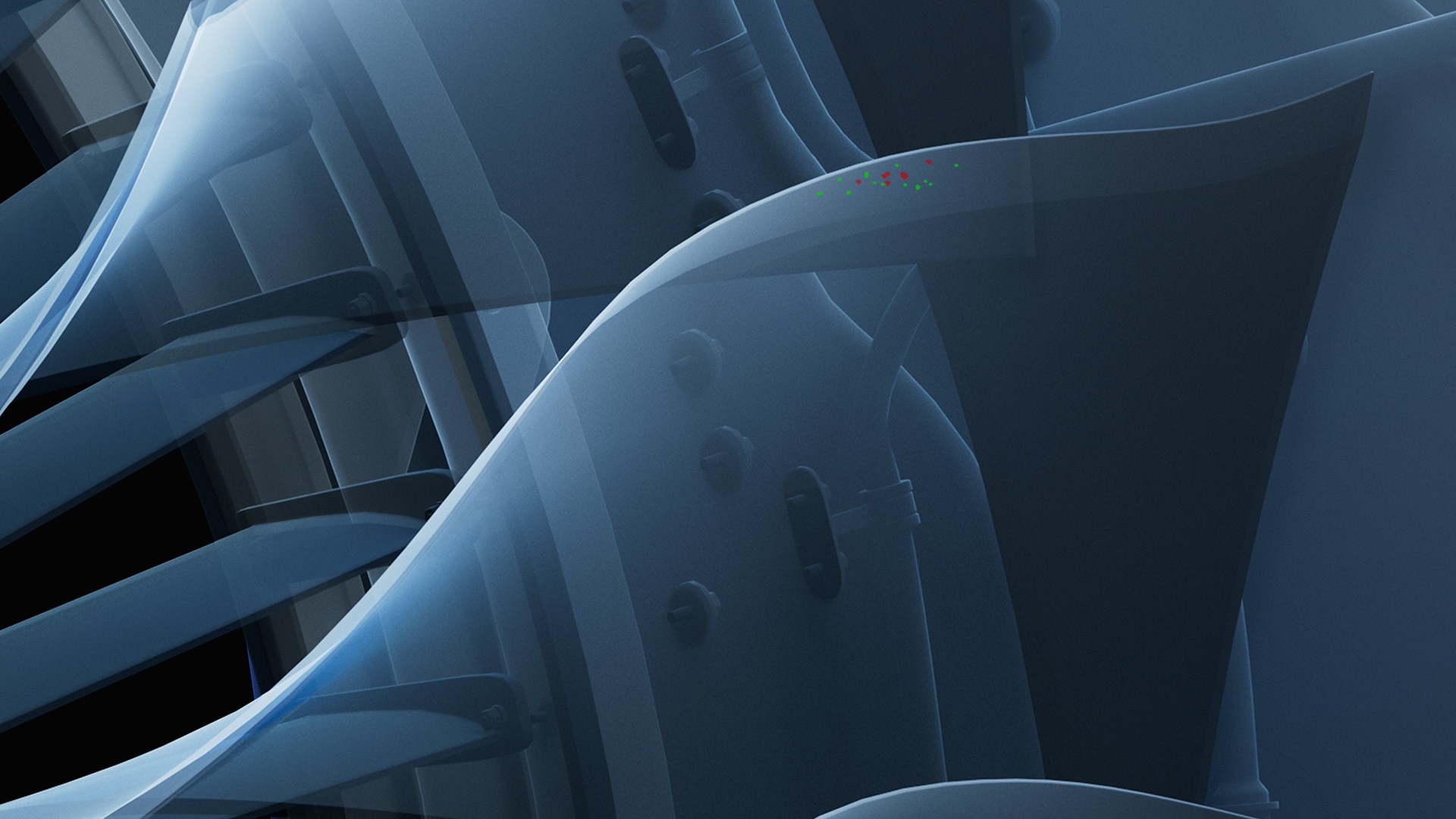

  • Havacılık ve uzay türbini

    Havacılık ve Uzay

    Endüstri standartlarını ve güvenlik gereksinimlerini karşılamak için örneğin titanyum, çelik veya kompozit kanatların güvenilir şekilde taranmasında kullanıma uygundur.

  • Otomotiv motoru hairpin'i

    Otomotiv

    Güç aktarma organlarını, gösterge paneli bileşenlerini ve silindir kafaları veya stator muhafazaları gibi alüminyum döküm parçaları taramak için idealdir.

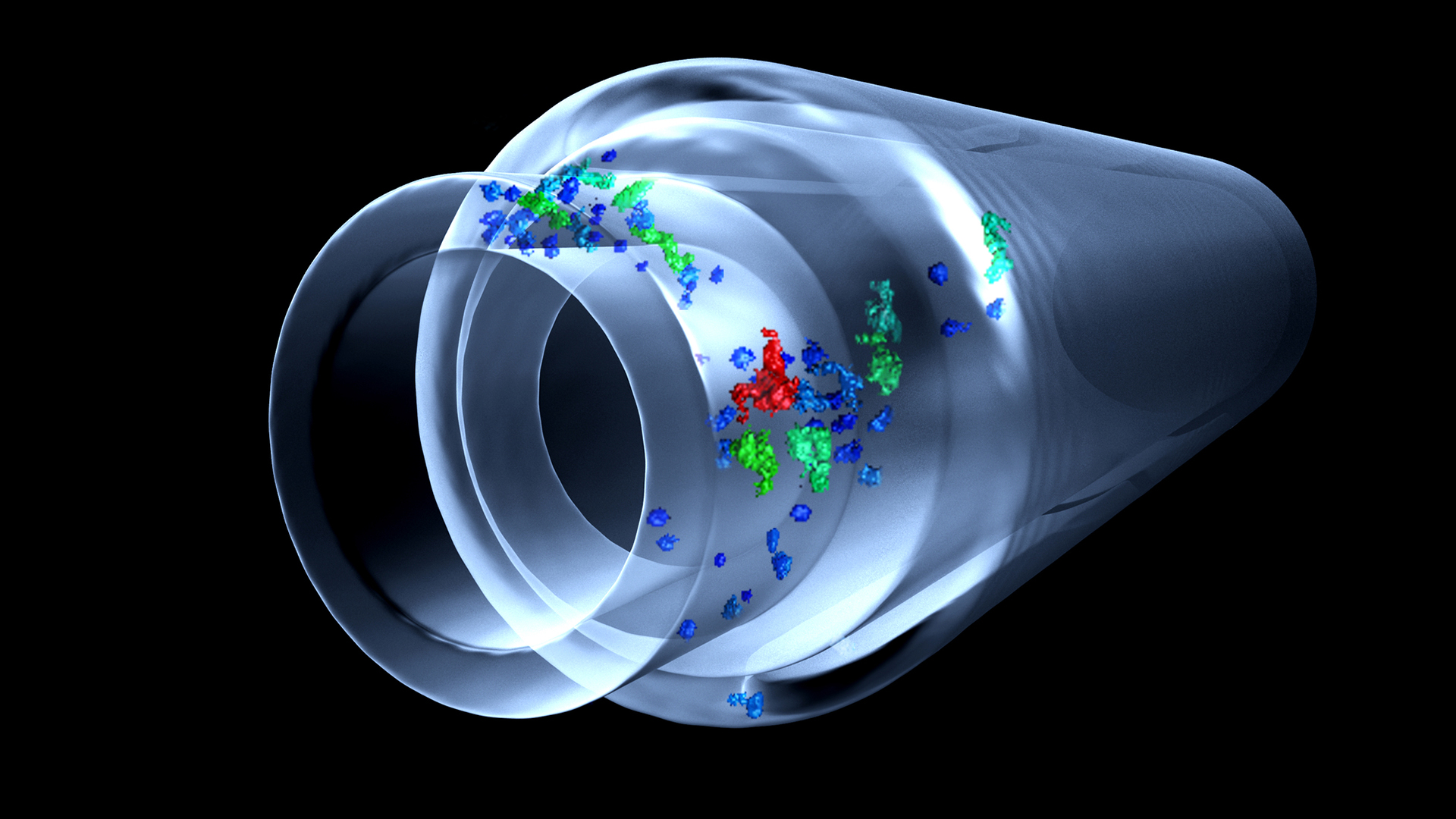

  • Medikal

    Medikal

    Enjektörler, implantlar, inhaler'lar veya kalp pilleri gibi tıbbi parçaların hassas taranması.

  • Elektronik anakart

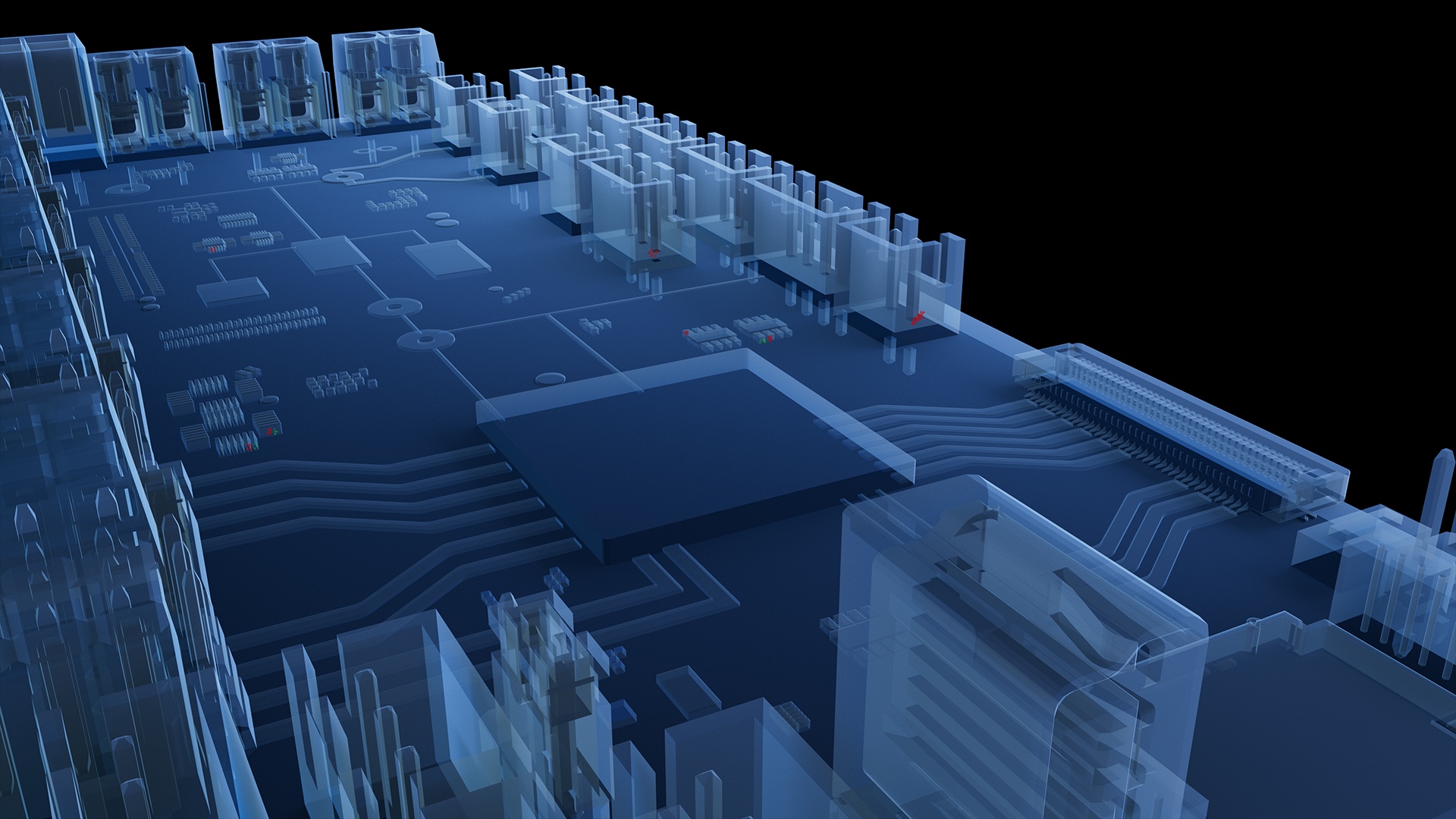

    Elektronik

    Konnektörleri, bataryaları, PCB kartlarını ve diğer elektrikli bileşenleri güvenli şekilde tarar.

  • ZEISS INSPECT X-Ray 3D'de kapsamlı BT veri analizi

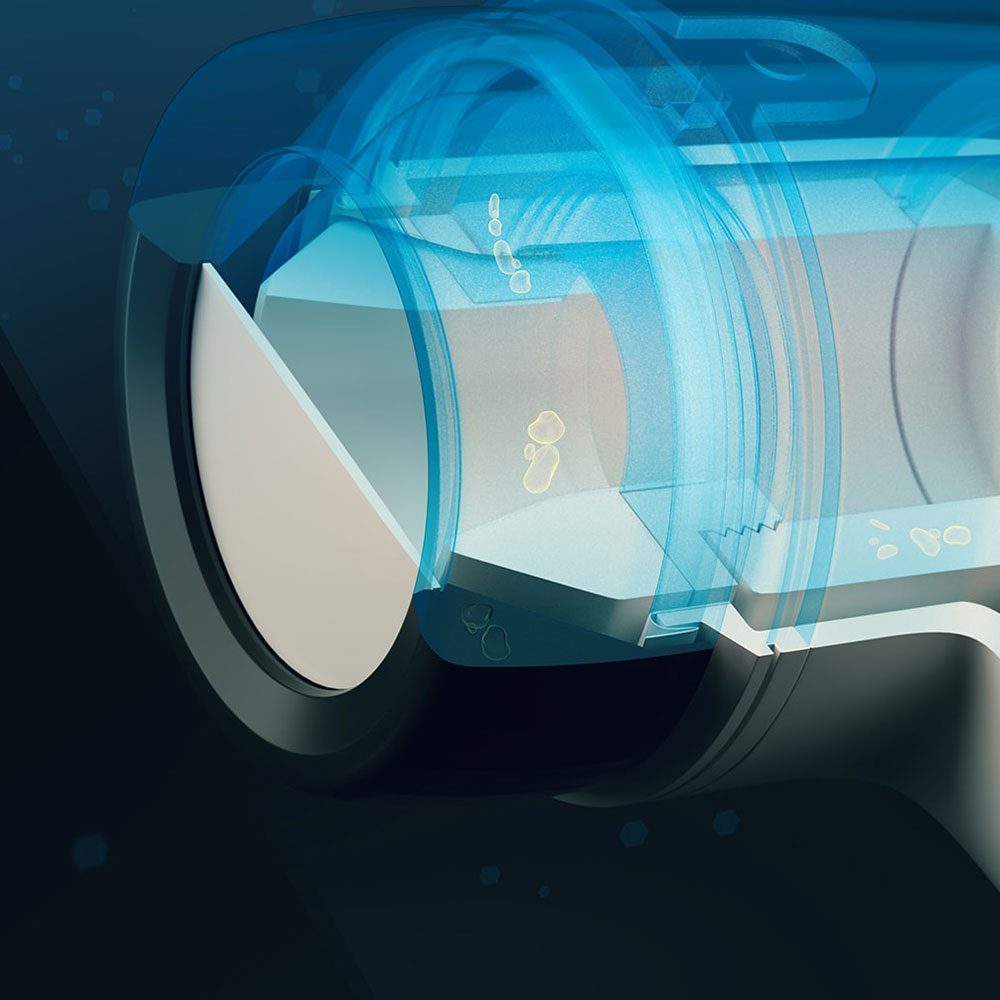

    ZEISS INSPECT X-Ray

    3D'de kapsamlı BT veri analizi

    Kullanımı kolay analiz yazılımı ZEISS INSPECT X-Ray, yeni başlayanlar için bile uygun olan otomatik veya özelleştirilmiş 3D BT veri analizine olanak tanımaktadır. Geometriler, çekme delikleri veya iç yapılar ve tertibatlar hassas bir şekilde analiz edilebilir. Küçük kusurlar bile ayrı ayrı kesit görüntüleri aracılığıyla görünür hale gelir. Ayrıca tek bir yazılımla birden fazla bileşenin hacim verilerini bir projeye yükleyebilir, trend analizi yapabilir ve sonuçları CAD verileriyle karşılaştırabilirsiniz.

  • ZEISS Automated Defect Detection (ZADD)

    ZEISS Automated Defect Detection (ZADD)

    Bilgisayarlı tomografide yapay zeka

    ZEISS INSPECT X-Ray'deki ZADD eklentisi, küçük ve belirsiz kusurları bile güvenilir, hızlı ve otomatik şekilde tespit eder. ZADD bu kusurları veya anomalileri tespit eder, konumlandırır ve sınıflandırırken BT taramalarını okuyarak bunları ayrıntılı olarak analiz eder. Yazılım eklentisi, dökümler, enjeksiyon kalıp parçalar ve basılı bileşenler gibi uygulamalar için özel olarak geliştirilmiştir.

  • ZEISS PiWeb Kalite verilerini anlamlı sonuçlara dönüştürün

    ZEISS PiWeb

    Kalite verilerini anlamlı sonuçlara dönüştürün

    ZEISS PiWeb raporlama ve kalite veri yönetimi yazılımı, üretim kalitenizin ve anlık sonuçların verimli bir şekilde takip edilmesi için farklı ölçüm teknolojilerinden elde edilen metroloji sonuçlarını üretim katındaki kararlara bağlamaya yardımcı olur. GR&R çalışmaları yapmak, kalite verilerinin yönetimini kontrol etmek, manuel verilerle çalışmak, güçlü istatistikler oluşturmak ve kullanıma hazır çeşitli standart rapor şablonlarından yararlanmak için ZEISS PiWeb'i kullanın.

ZEISS METROTOM OS'nin Özellikleri

Verimli BT taramaları için yazılım çözümleri

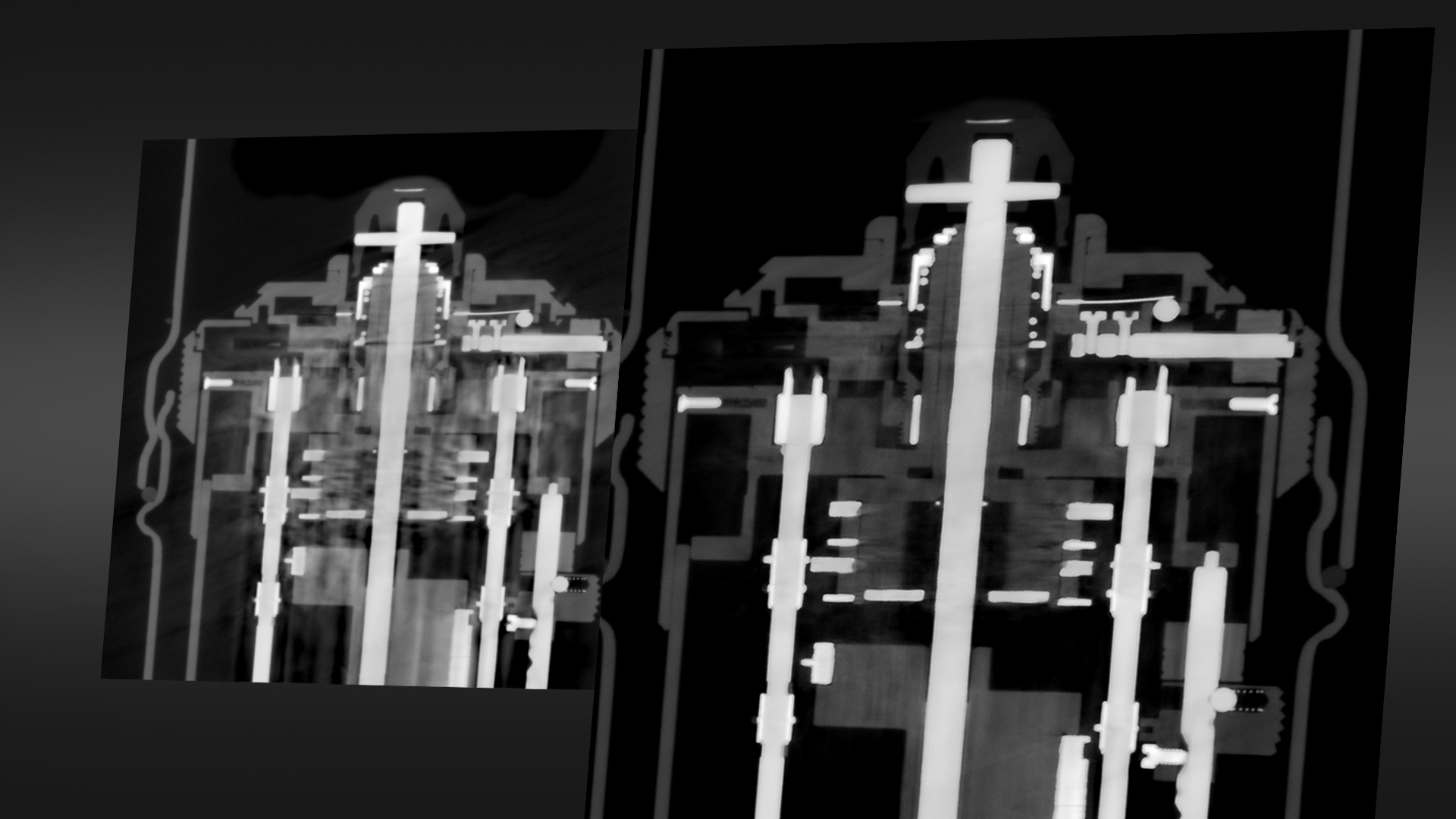

  • Advanced Mixed Material Artifact Reduction (AMMAR)

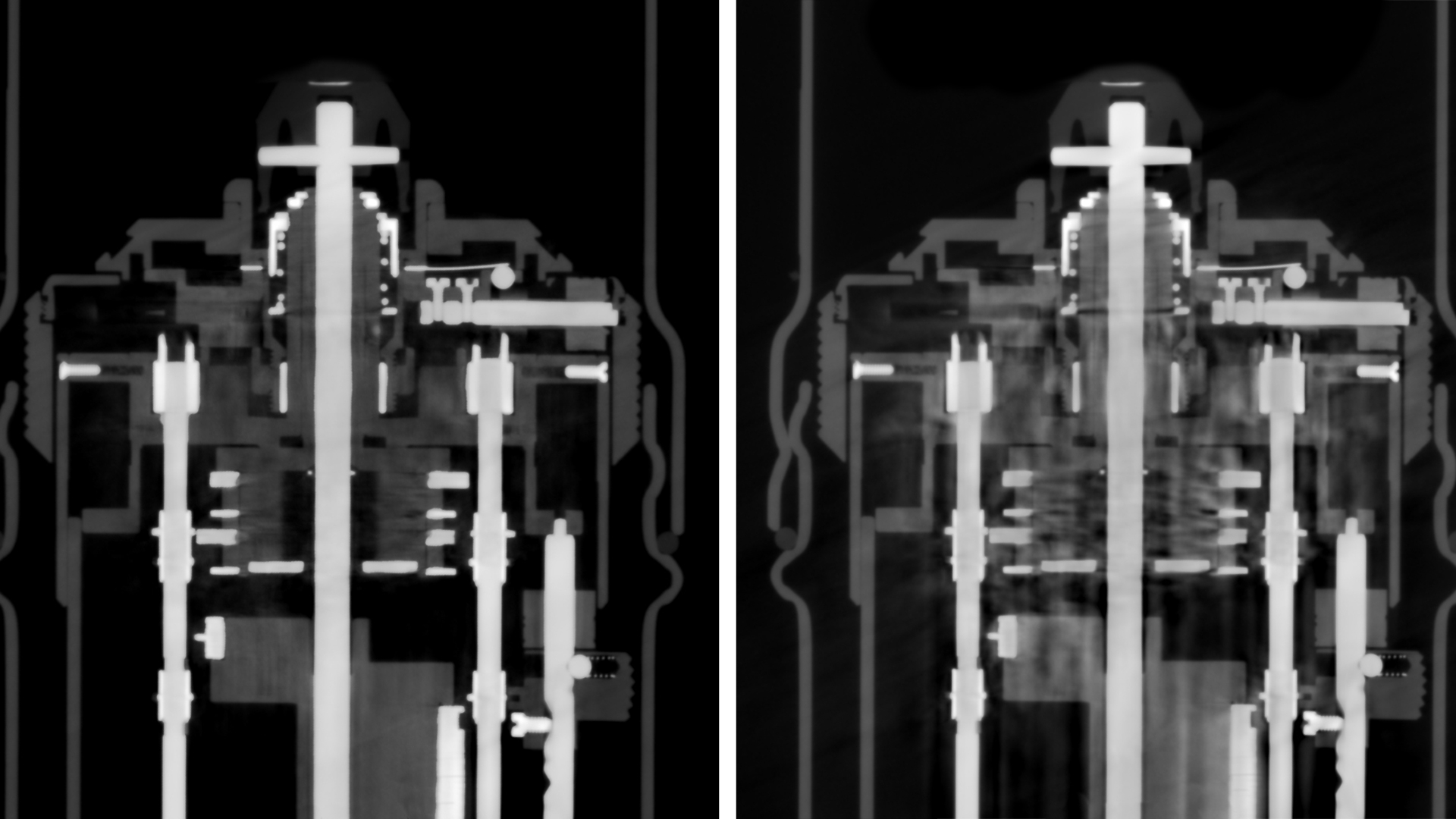

    Advanced Mixed Material Artifact Reduction (AMMAR)

    Metalden plastiğe geçişte parçalarınızda daha fazla ayrıntı görün: AMMAR düzeltme işlemi, özellikle metal ve plastik içeren konnektör benzeri parçalarda, farklı malzeme ve kalınlıklara sahip iş parçalarını tararken ortaya çıkan artefaktları önemli ölçüde azaltır.

  • Sanal Yatay Dedektör Uzantısı (VHD)

    Sanal Yatay Dedektör Uzantısı (VHD)

    Dedektörden daha geniş olan iş parçalarını ölçün: VHD, yakalamalarınızın olası hacim çapını %80'e kadar artırır. Dedektörden önemli ölçüde daha geniş olan parçaların taranmasına veya daha küçük parçaların daha küçük voksel boyutları ve dolayısıyla daha yüksek çözünürlüklerle taranmasına imkan verir.

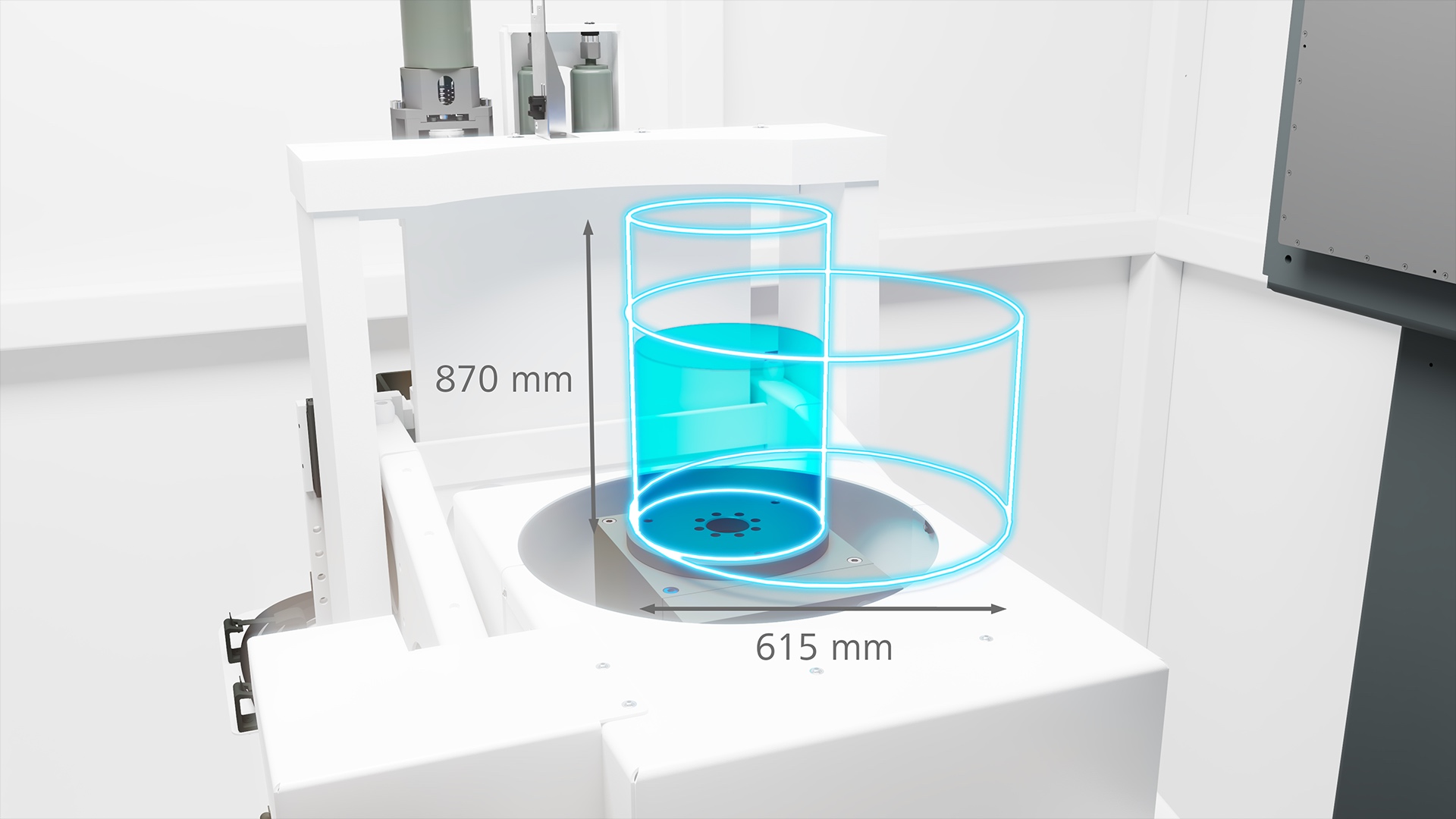

  • VolumeMerge

    VolumeMerge

    Temaslı ölçüm dünyasından edindiğimiz bilgileri uyguladığımız olağanüstü hassas konumlandırma sistemi, sistemde rekonstrükte edilecek bileşenlerin boyutunu 870 mm yüksekliğe çıkardı. Bu, büyük bileşenlerin tamamen tek bir otomatik işlemle yakalanabileceği ve böylece kullanıcı tarafından zaman alıcı yeniden konumlandırma ve hizalama yapılması ihtiyacının ortadan kalkacağı anlamına gelir.

  • ShortScan

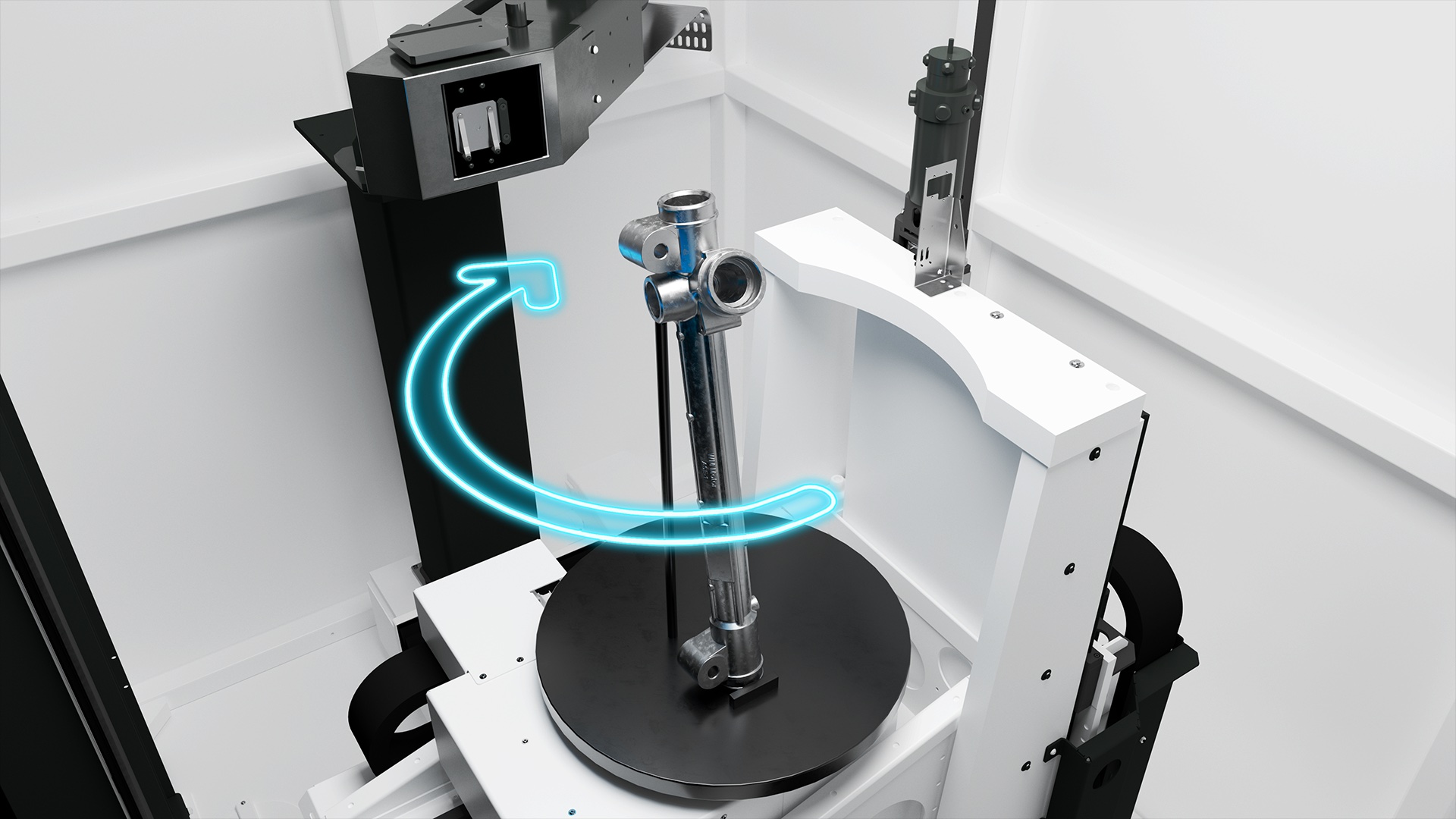

    ShortScan

    ShortScan, bir parçanın tam bir dönüş yerine yalnızca yarım dönüşten biraz daha fazlasını gerçekleştirmesi gereken bir tarama modudur. Bu, aksi takdirde tam dönüşle geometrik olarak sınırlandırılacak parçalardaki belirli bölgeleri daha yüksek çözünürlükle taramanıza olanak tanır.

  • Ayırma

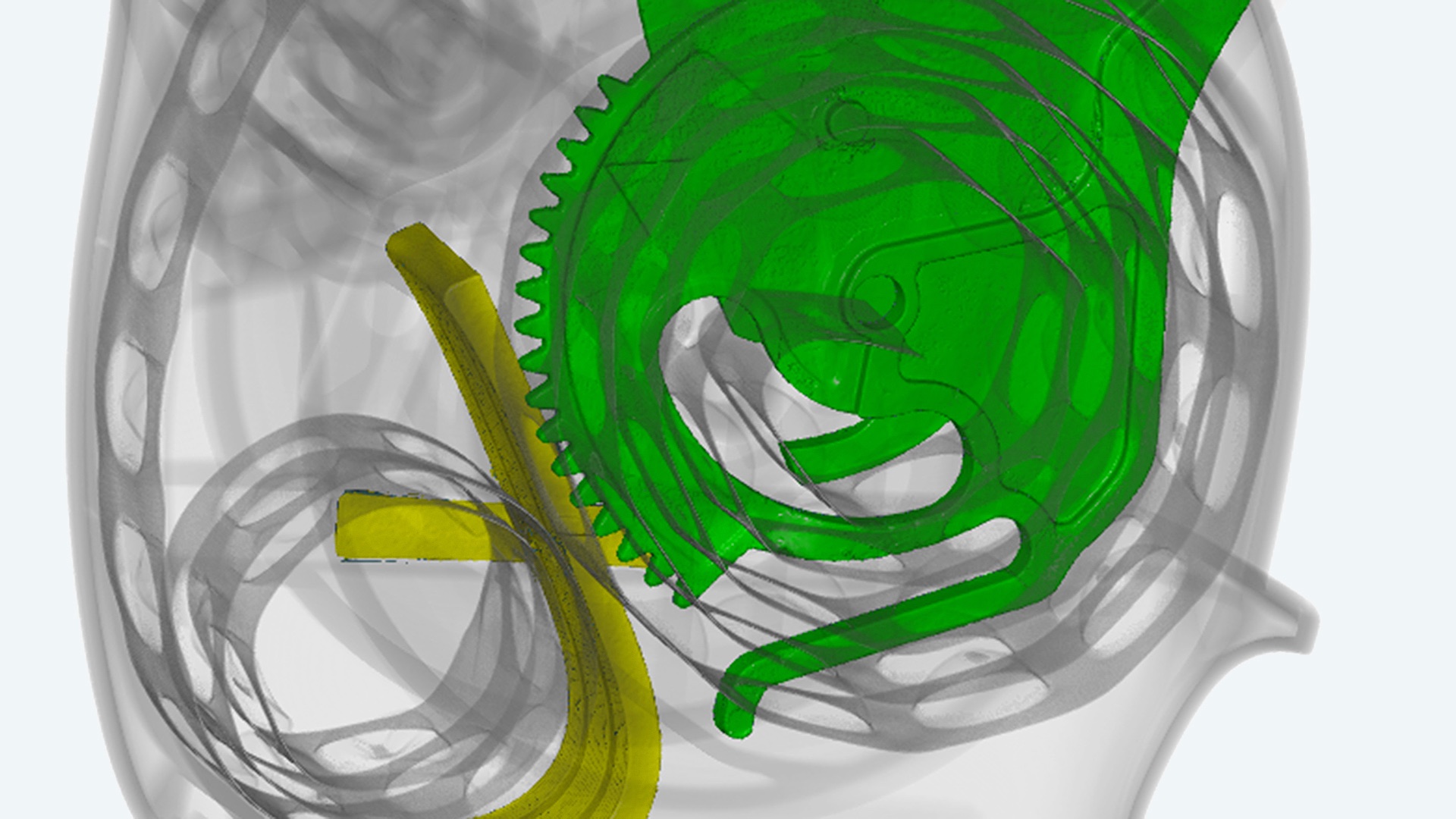

    Ayırma

    Otomatik ayırma, birkaç bileşeni aynı anda tarayarak ve bunları otomatik olarak ayrı ayrı değerlendirerek üretkenliği artırır, böylece tarama süresini ve operatör etkileşimini önemli ölçüde azaltır.

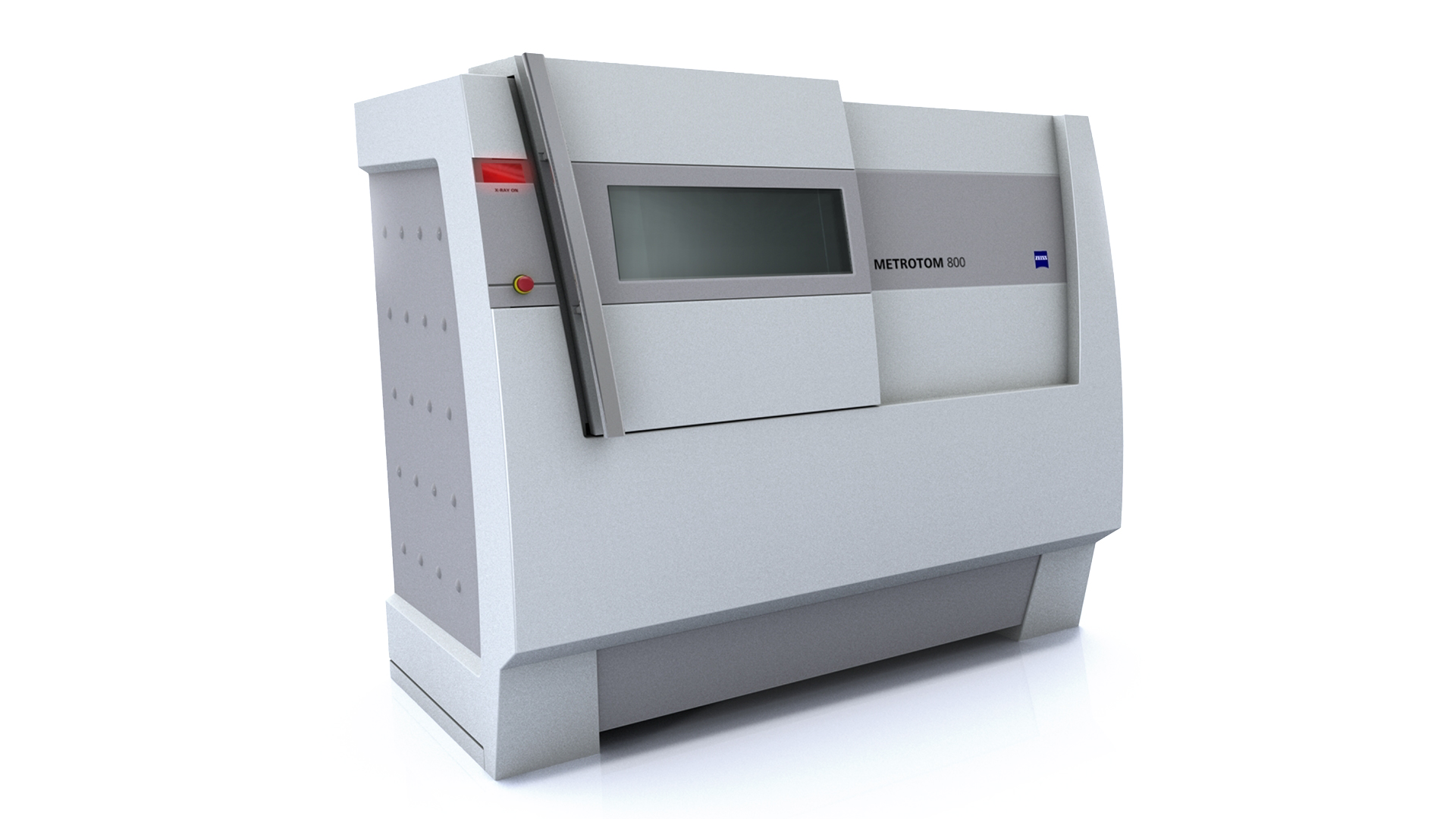

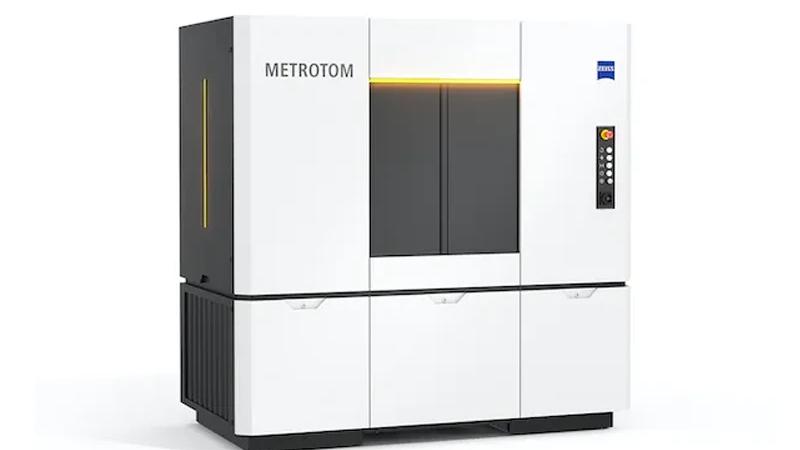

ZEISS METROTOM Ailesi
