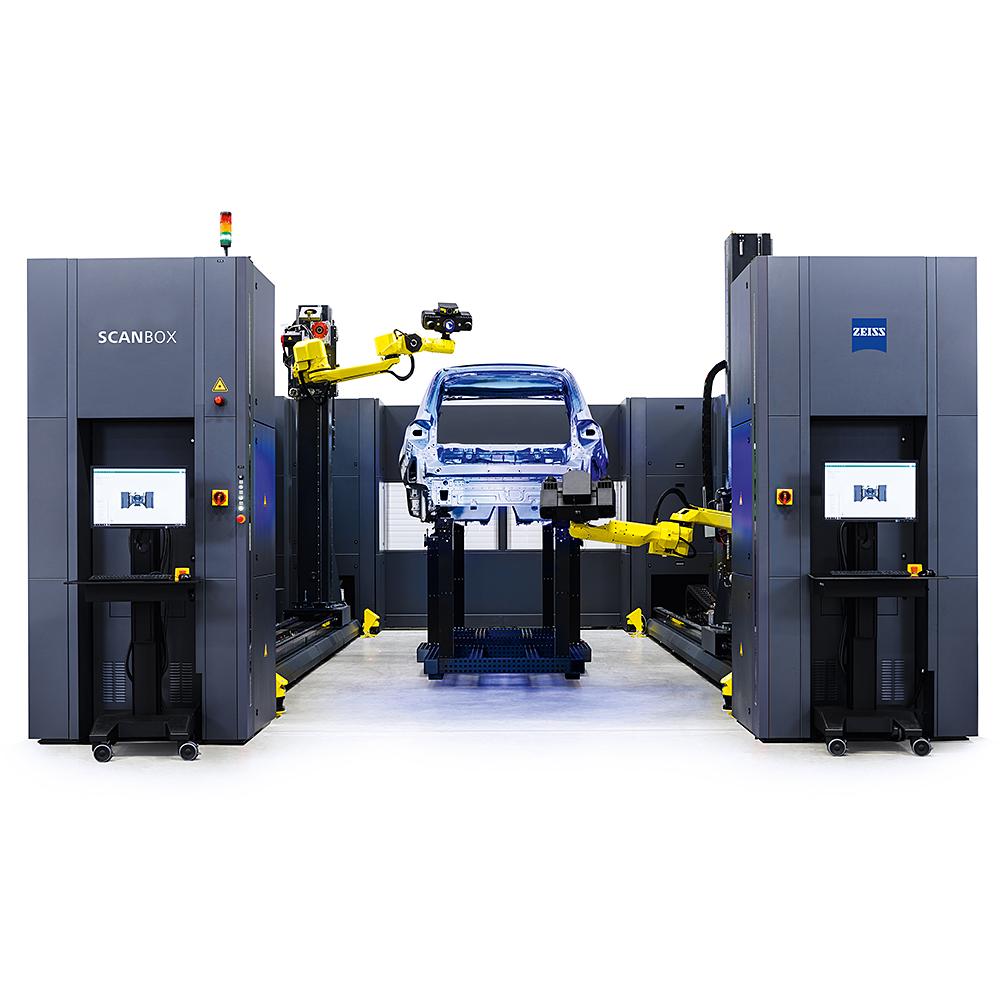

ATOS ScanBox Series 8
3D ölçüm makinesi

ATOS ScanBox Series 8

Araç karoserlerinin ve karosere takılan parçaların eksiksiz ölçümü

Bu 3D ölçüm makinesi büyük nesneler için tasarlanmıştır: ATOS ScanBox Series 8 ile araçları bir bütün olarak hem dıştan hem de içten yüksek hızda dijitalleştirebilirsiniz. Modüler ölçüm hücresi; master jig ve cubing'de analiz, bitmiş araçların muayenesi ve karoser üretiminde kalite güvencesi için eksiksiz bir çözüm olarak OEM'ler nezdinde kendini kanıtlamıştır. ATOS ScanBox Series 8'in geniş olanaklarından yararlanın: Birden fazla parçanın ölçümlerini sanal olarak birleştirin, boşluk ve terazi ile ilgili ayrıntılı bilgilerin doğrusal değerlendirmesi için güçlü ZEISS INSPECT yazılımını kullanın.

  • Dubleks modunda otomatik tarama
  • Araç şasisi, karosere takılan parçalar, deniz taşıtı motorları ve takımların ölçümü
  • Master jig ve cubing'de analiz
ScanBox Series 8
İletişim

ATOS ScanBox Series 8: Uzun ve geniş parçaların iki taraflı ölçümü

Üçüncü Taraf İçerikleri Engellendi

Çerez tercihlerinizden dolayı video oynatıcı engellendi. Ayarları değiştirmek ve videoyu oynatmak için lütfen aşağıdaki tuşa tıklayın ve "Fonksiyonel" izleme teknolojilerinin kullanımına izin verin.

Dubleks modunda otomatik tarama

Bir ölçüm hücresinde iki robotun senkronize kullanımı

İki adet 8 eksenli kinematik özellikle büyük tertibatların tam alan ölçümüne olanak tanır. Dubleks mod, ölçüm hücresinde iki robotun senkronize ve koordineli bir şekilde kullanılmasını sağlar. Bu proseste, çift robot modu ortak bir koordinat sistemini kullandığından ortak bir ölçüm veri seti oluşturulur. İhtiyaçlarınıza bağlı olarak, ATOS ScanBox Series 8'in iki robotu iki farklı parça üzerinde bağımsız ölçüm için de kullanılabilir.

Üçüncü Taraf İçerikleri Engellendi

Çerez tercihlerinizden dolayı video oynatıcı engellendi. Ayarları değiştirmek ve videoyu oynatmak için lütfen aşağıdaki tuşa tıklayın ve "Fonksiyonel" izleme teknolojilerinin kullanımına izin verin.

Araç şasisi için hızlandırılmış ölçüm ve muayene

ATOS ScanBox Series 8 için referans çerçevesi

ATOS ScanBox Series 8 için yeni referans çerçevesi, seri üretim kontrolünü daha da verimli hale getirmektedir. Esnek sistem, herhangi bir hazırlık süresi olmadan kullanılmaya hazırdır. Verimliliğinizi önemli ölçüde artırabilirsiniz. Yüzey ve kenar noktaları, delikler ve cıvatalar gibi 1000'den fazla ölçüm özelliğini muayene edin. Ölçüm sonuçları kolayca bir istatistiksel veritabanına aktarılabilir.

Verimli iş akışları için optimize edilmiş planlama

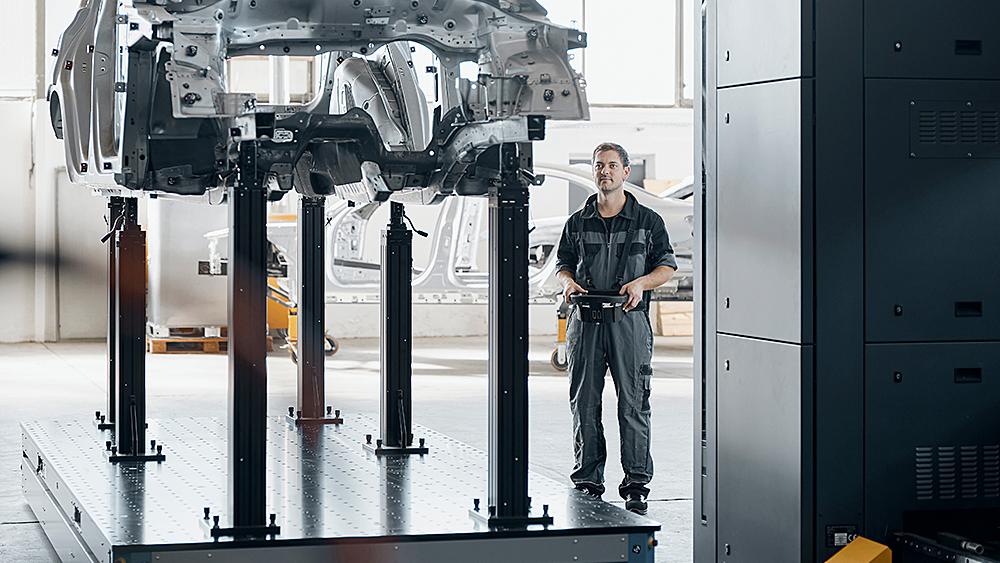

Esnek yükleme seçenekleri

Verimli iş akışları için optimize edilmiş planlama

ATOS ScanBox Series 8'e bir ray sistemi, sürücü bilgisayarı ve güvenlik sistemleri içeren sürücüsüz bir sandviç panel taşıma sistemi ile yükleme yapılabilir. Otomatik yükleme sistemi, araç karoserlerinin ATOS ScanBox içinde hızlı, tekrarlanabilir ve doğru bir şekilde konumlandırılmasını sağlar. Alternatif olarak, parçalar bir taşıma arabası, transpalet, vinç veya forklift ile de ilgili döner tabla çalışma alanına taşınabilir.

Karmaşık geometrilerin tam alan edinimi

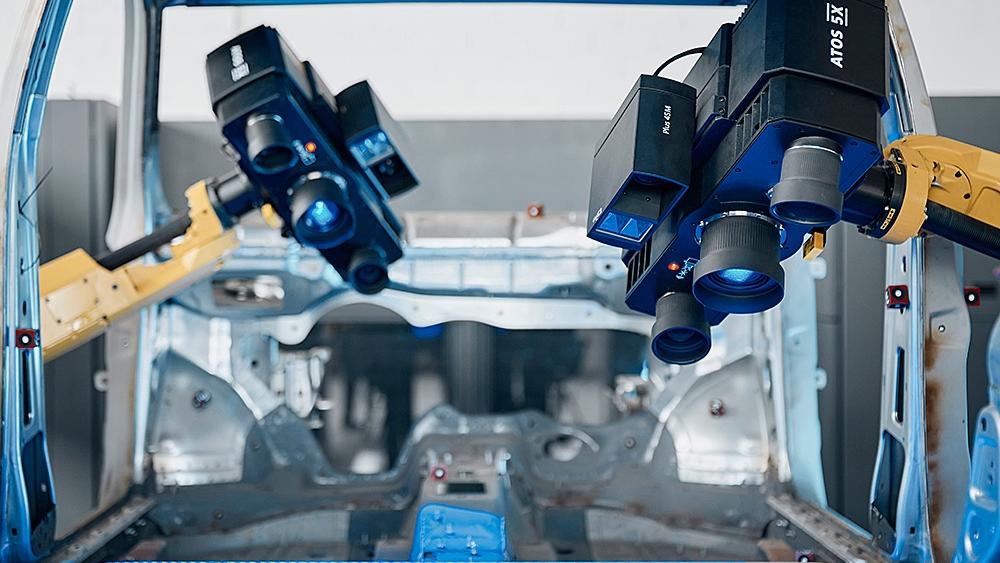

ATOS 5 ve ATOS 5X ile yüksek hızlı tarama

Karmaşık geometrilerin tam alan edinimi

Son derece gelişmiş kamera teknolojisi, güçlü bir ışık kaynağı ve yüksek performanslı yazılım sayesinde ATOS 5, özellikle parlak ve karanlık yüzeyleri, ince yapıları ve kenarları ölçerken yeni bir performans düzeyine ulaşır. ATOS sensörleri ayrı her bir ölçüm için tam alan 3D koordinatlarını sağlar. Bir lazer ışık kaynağı ile donatılan ATOS 5X, 1.000 mm'ye kadar geniş ölçüm alanları için otomatik tarama sunar.

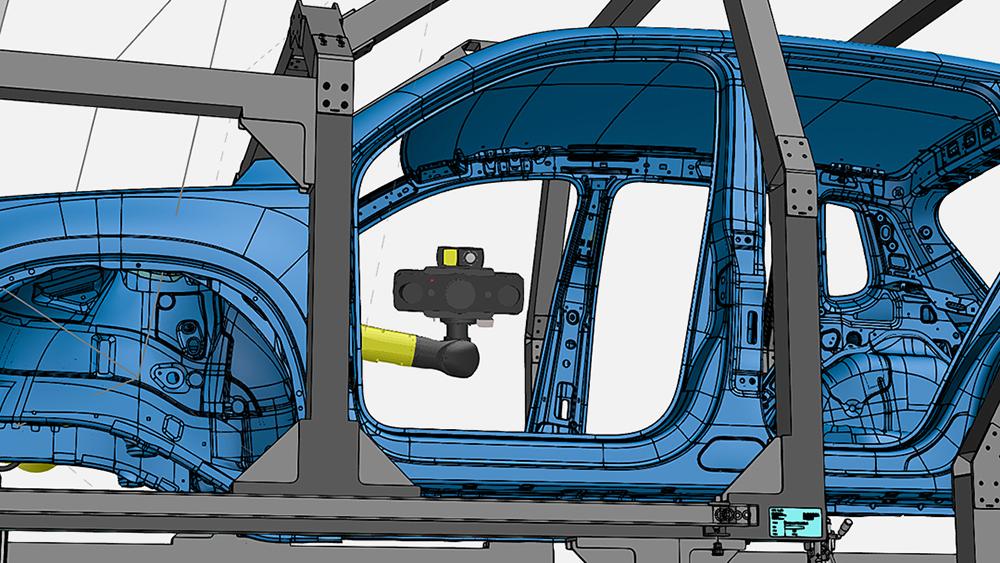

ZEISS INSPECT Pro'da virtual measuring room

Virtual Measuring Room

Sanal bir simülasyonda gerçek ortam

Virtual measuring room (VMR), ATOS ölçüm hücrelerinin tüm elemanları için merkezi kontrol istasyonu ve ölçüm planlama yazılımıdır. VMR'de gerçek ortam, yani ölçüm hücresindeki robotlar, sensörler ve parçalar bir simülasyonda işlevsel olarak simüle edilir. Programlama; kinematiği, robot yollarını, parça fikstürünü ve ölçüm planını içerir. VMR sayesinde kullanıcı, özel robot programlama becerilerine ihtiyaç duymadan sistemle birlikte çalışabilir. Tüm robot hareketleri gerçek ortamda gerçekleştirilmeden önce simüle edilip güvenlik açısından kontrol edilir.

ZEISS INSPECT her şeyi tek bir kaynaktan sunar

Etkili analiz aracı

ZEISS INSPECT her şeyi tek bir kaynaktan sunar

Yazılım tarama, denetim ve raporlamadan oluşan GD&T'nin yanı sıra nominal-gerçek karşılaştırmalarını da değerlendirin. Kolay anlaşılır sonuçlar sayesinde gerekli düzeltmeleri doğrudan uygulayın. ZEISS INSPECT ile eksiksiz analizler yapabilir, kapsamlı raporlamalar alabilir ve ölçüm sonuçlarını mevcut proseslere entegre edebilirsiniz.

Üretim sırasında kalite güvencesi için üç model

  • ATOS ScanBox 8160

    ATOS ScanBox 8160

    Ölçüm hücresinde, maksimum 6000 x 2500 mm boyutlarında özellikle ağır parçaları ölçmek için iki yüksek hızlı sensör kullanırsınız.

  • ATOS ScanBox 8260

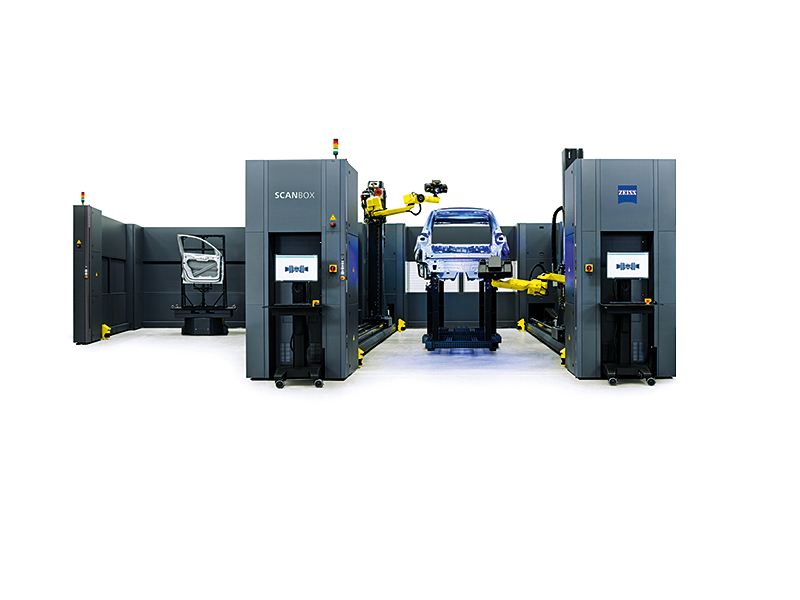

    ATOS ScanBox 8260

    Bir araç karoseri merkezi çalışma alanında ölçülürken, sol veya sağ döner tabla çalışma alanında kapılar veya bagaj kapakları gibi eklenti parçaların muayenesini yapabilirsiniz.

  • ATOS ScanBox 8360

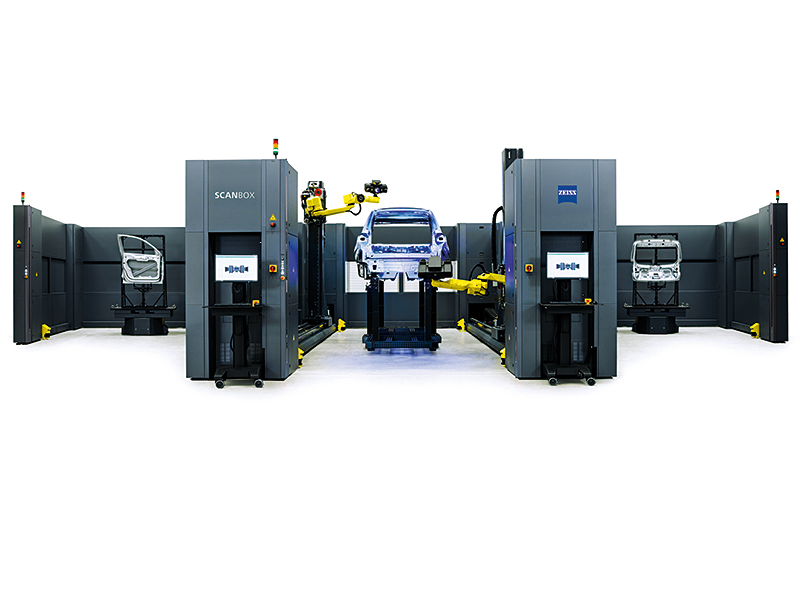

    ATOS ScanBox 8360

    ATOS ScanBox Series 8'den en iyi şekilde yararlanın: Birbirinden bağımsız olarak çalıştırılabilen iki ek döner tabla çalışma alanı ile analizleriniz için hızlı ve hassas ölçüm sonuçları elde edersiniz.

Metroloji Hikayesi: Ford

Ford Motor Company Güney Afrika, daha yüksek verim ve tekrarlanabilirlik için otomatik kalite kontrolünde optik 3D ölçüm makinesi ATOS ScanBox Series 8'i kullanıyor. Preslenmiş paneller çok hızlı bir şekilde dijitalleştiriliyor ve CAD modeli ile karşılaştırılıyor. Otomobil üreticisi, izlenebilir iş akışları ile standartlaştırılmış ve merkezi muayenelerin getirdiği avantajlardan yararlanıyor.

  • Üçüncü Taraf İçerikleri Engellendi

    Çerez tercihlerinizden dolayı video oynatıcı engellendi. Ayarları değiştirmek ve videoyu oynatmak için lütfen aşağıdaki tuşa tıklayın ve "Fonksiyonel" izleme teknolojilerinin kullanımına izin verin.

Kaynakları indirin

Teknik bilgiler

ATOS ScanBox 8160
ATOS ScanBox 8260
ATOS ScanBox 8360

Boyutlar

5750 x 10150 x 3900 mm

9750 x 10150 x 3900 mm

13750 x 10150 x 3900 mm

Güç kaynağı

2x 200-500 V (3 fazlı, 32 A)

2x 200-500 V (3 fazlı, 32 A)

2x 200-500 V (3 fazlı, 32 A)

Maks. parça boyutu

6000 x 2500 mm

6000 x 2500 mm, döner tabla çalışma alanı maks. Ø 3000 mm

6000 x 2500 mm, döner tabla çalışma alanı maks. Ø 3000 mm

Maks. parça ağırlığı

Sınırsız

Sınırsız, döner tabla çalışma alanı maks. 5000 kg1

Sınırsız, döner tabla çalışma alanı maks. 5000 kg1

Açılma genişliği

3050 mm

3050 mm, döner tabla çalışma alanı maks. 2950 mm

3050 mm, döner tabla çalışma alanı maks. 2950 mm

Sensör uyumluluğu

ATOS 5, ATOS 5X

ATOS 5, ATOS 5X

ATOS 5, ATOS 5X
  • 1

    İzin verilen uygulama ağırlığı, seçilen döner tabla ünitesine göre sınırlandırılabilir.
