Optik 3D tarama

ZEISS ATOS LRX

Büyük hacimli parçaların 3D taraması için uzman çözüm

ZEISS ATOS LRX, büyük ölçüm alanları için hızlı, hassas, tam alan veri edinimi olanağı sunar. Ultra parlak lazer ışık kaynağı ve 4 metrekareye kadar ölçüm alanıyla, tek bir taramada 2 × 12 milyona kadar koordinat noktası yakalayarak ölçüm prosesini hızlandırır.

Büyük parçalar için hassas veri edinimi
Karmaşık geometriler için bile yüksek çözünürlüklü veriler
Endüstriyel uygulamalar için sağlam tasarım


      Büyük ölçüm alanlarında hızlı, tam alan veri edinimi

    Ultra parlak lazer ışık kaynağı ve 4 metrekareye kadar büyük ölçüm alanı ile ZEISS ATOS LRX, kısa sürede hassas, tam alan verileri sunar. Sensör tek bir tarama ile 2 × 12 milyon koordinat noktasına kadar yakalar.

Üçüncü Taraf İçerikleri Engellendi

Çerez tercihlerinizden dolayı video oynatıcı engellendi. Ayarları değiştirmek ve videoyu oynatmak için lütfen aşağıdaki tuşa tıklayın ve "Fonksiyonel" izleme teknolojilerinin kullanımına izin verin.

Endüstriyel gereksinimler için 3D tarama sistemi

Sensör, endüstriyel kullanıcıların yüksek metrolojik taleplerini karşılar. 3D metrolojide yaygın olarak kabul gören standart olan ZEISS INSPECT ile çalışan 3D tarayıcı, tarama, muayene ve raporlama iş akışının tamamında size sorunsuz bir şekilde rehberlik eder.

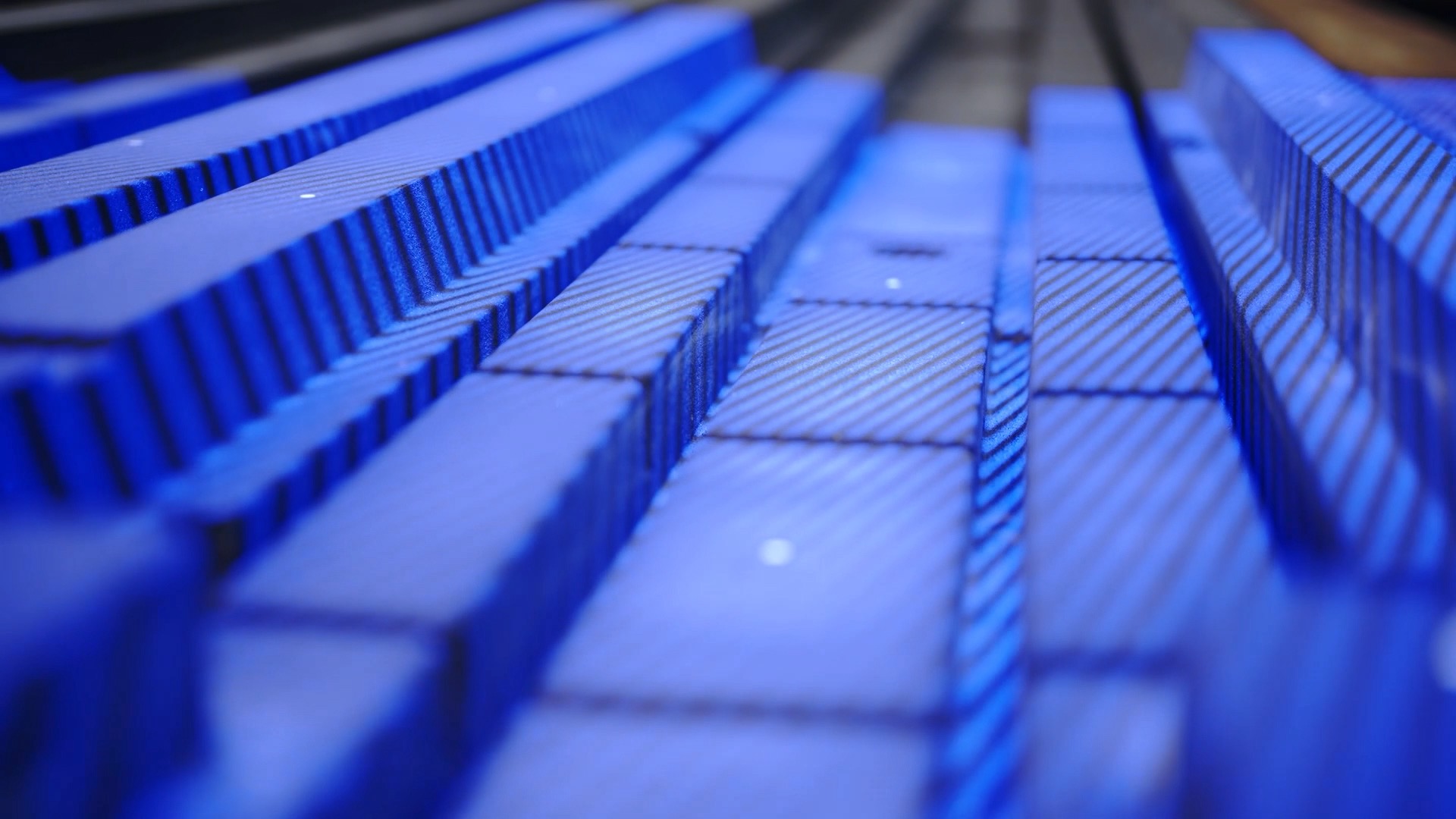

Hızlı dijitalleştirme, yüksek çözünürlüklü veri

ZEISS ATOS LRX, karmaşık geometriler ve serbest biçimli yüzeylerde bile yüksek çözünürlüklü, hassas, tam alan verileri sağlar. Geniş ölçüm alanı ile birlikte ultra parlak lazer ışık kaynağı, gerekli tarama sayısını azaltır.

Sağlam tasarım

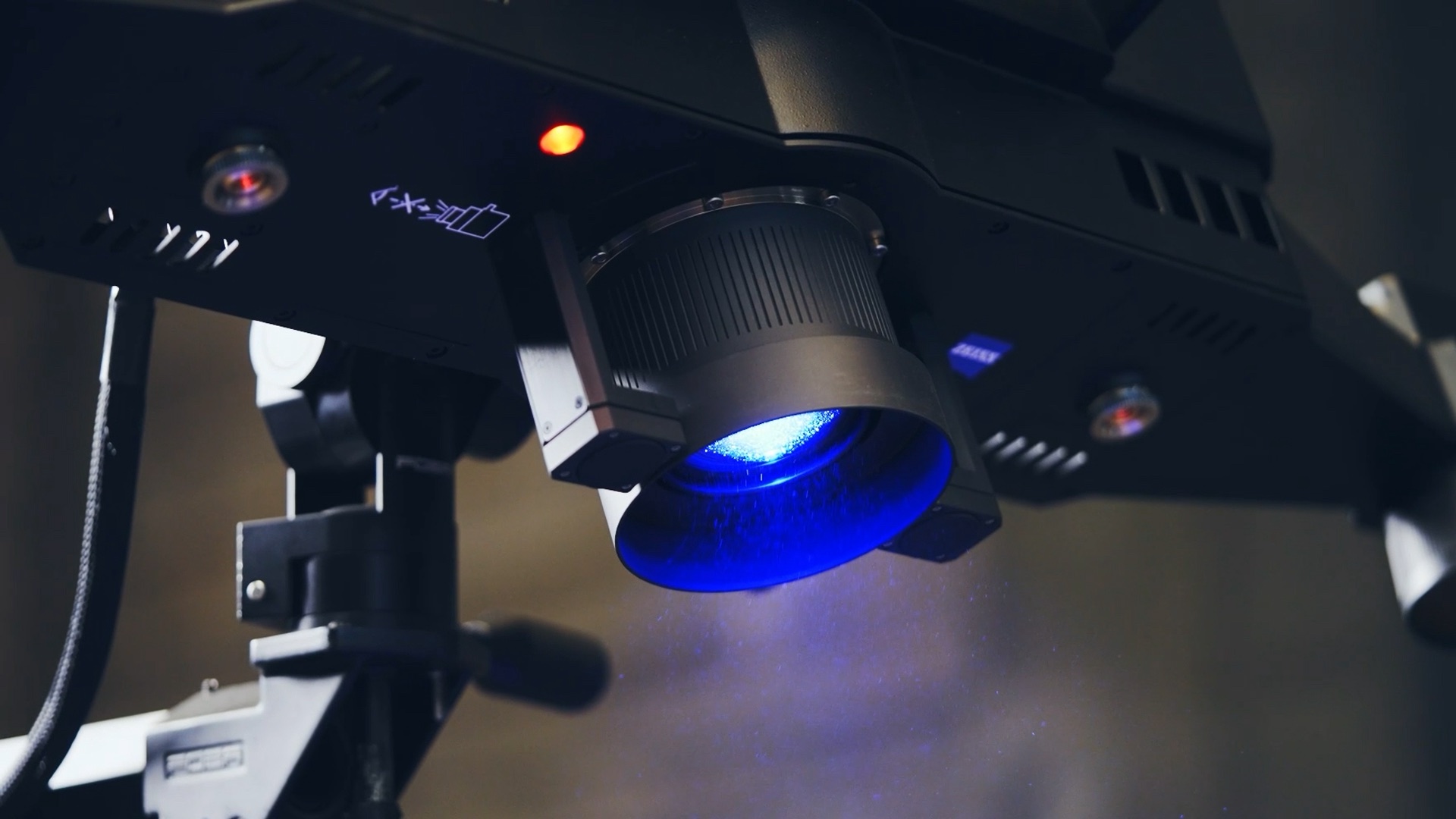

Sensör endüstriyel uygulamalar için tasarlanmıştır. Sağlam muhafaza toza ve su sıçramasına karşı korumalıdır. Sistem, zorlu üretim ortamlarında bile güvenilir ve hassas bir şekilde çalışmak için kalibrasyon durumunu kendi kendine izler.

Hepsi bir arada yazılım

Tek bir yazılımda tarama, muayene ve raporlama: Sensör ZEISS INSPECT tarafından yönetilir. Yazılım, ayrıntılı analizler ve raporlama işlevleri sağlayarak 3D tarama ve muayene proseslerini destekler.

Yeni nesil lazer ışık kaynağı

ZEISS ATOS LRX, zorlu ortam ışığı koşullarında bile 3D taramalara olanak tanıyan gelişmiş, ultra parlak bir lazer ışık kaynağı ile donatılmıştır. Geniş ölçüm alanlarını yakalayan bu sistem, karanlık veya parlak olsalar bile geniş yüzeylerin hızlı şekilde taranmasında ideal seçim olup hassas, yüksek çözünürlüklü veriler sunar.

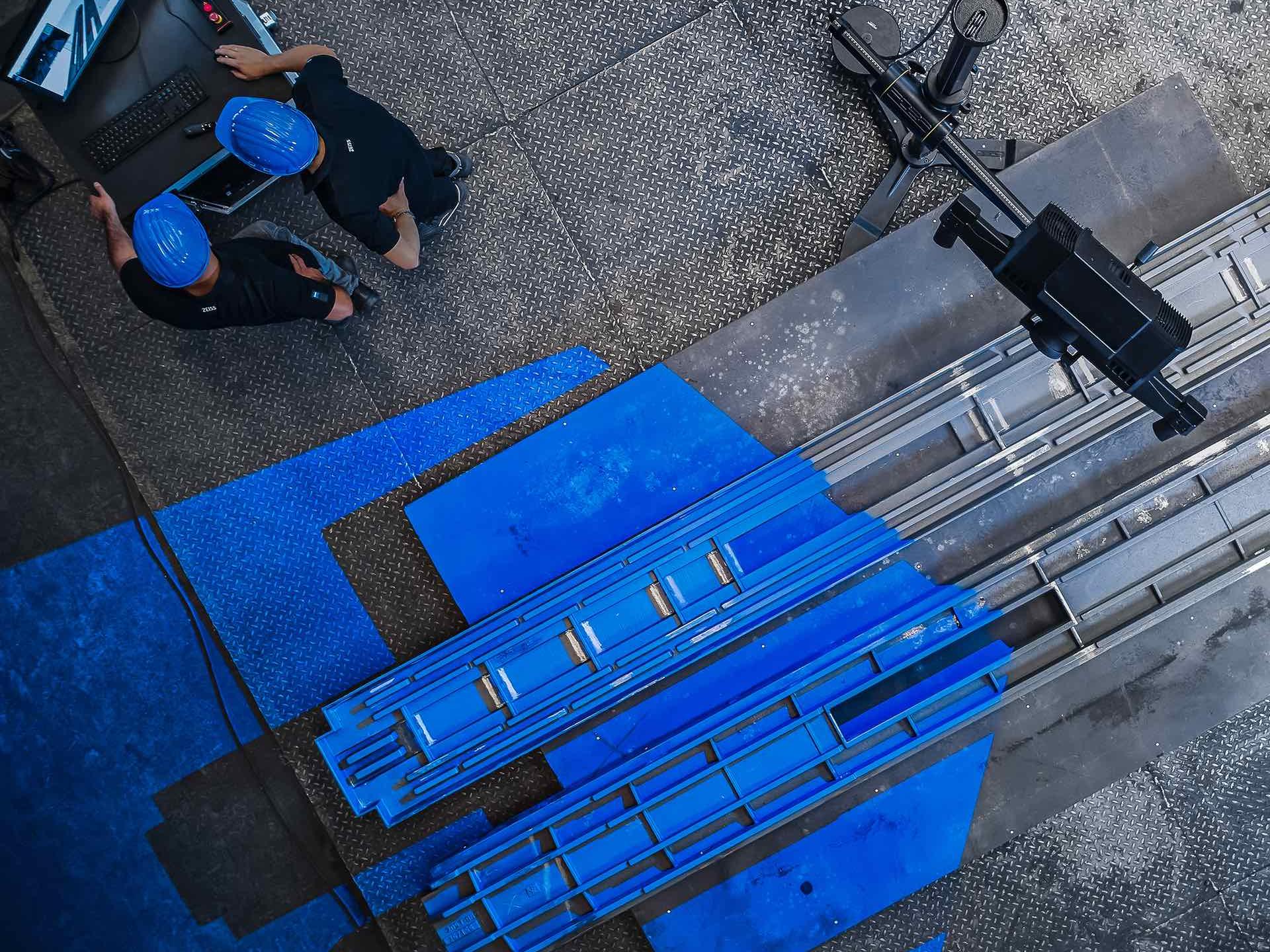

Entegre lazer ışık kompresörü birkaç lazer kaynağını bir araya getirir ve çok parlak bir ışık üretir. Kısa pozlama sürelerinde dört metrekareye kadar tüm ölçüm alanını aydınlatabilir, böylece tarama sürecini hızlandırır.

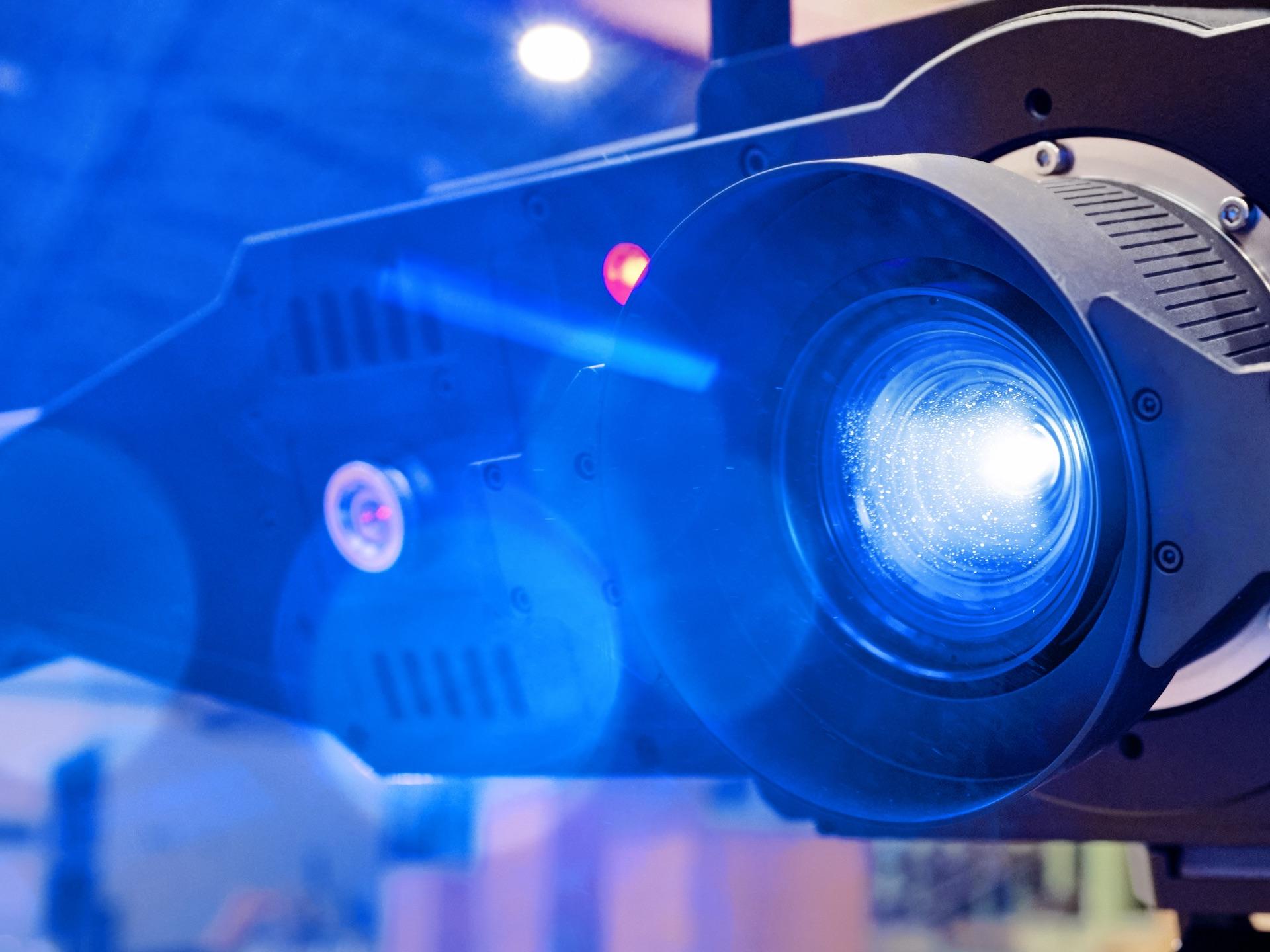

ZEISS ATOS LRX, manuel kullanımda lazer ışığına rağmen maksimum güvenlik sunar: Entegre bir sensör, radar aracılığıyla kullanıcıya olan güvenlik mesafesini izler ve gerekirse ışık yoğunluğunu azaltır. Kritik olmayan lazer koruma sınıfı 2, sistemin başka koruyucu önlemler olmadan çalıştırılabileceği anlamına gelir.

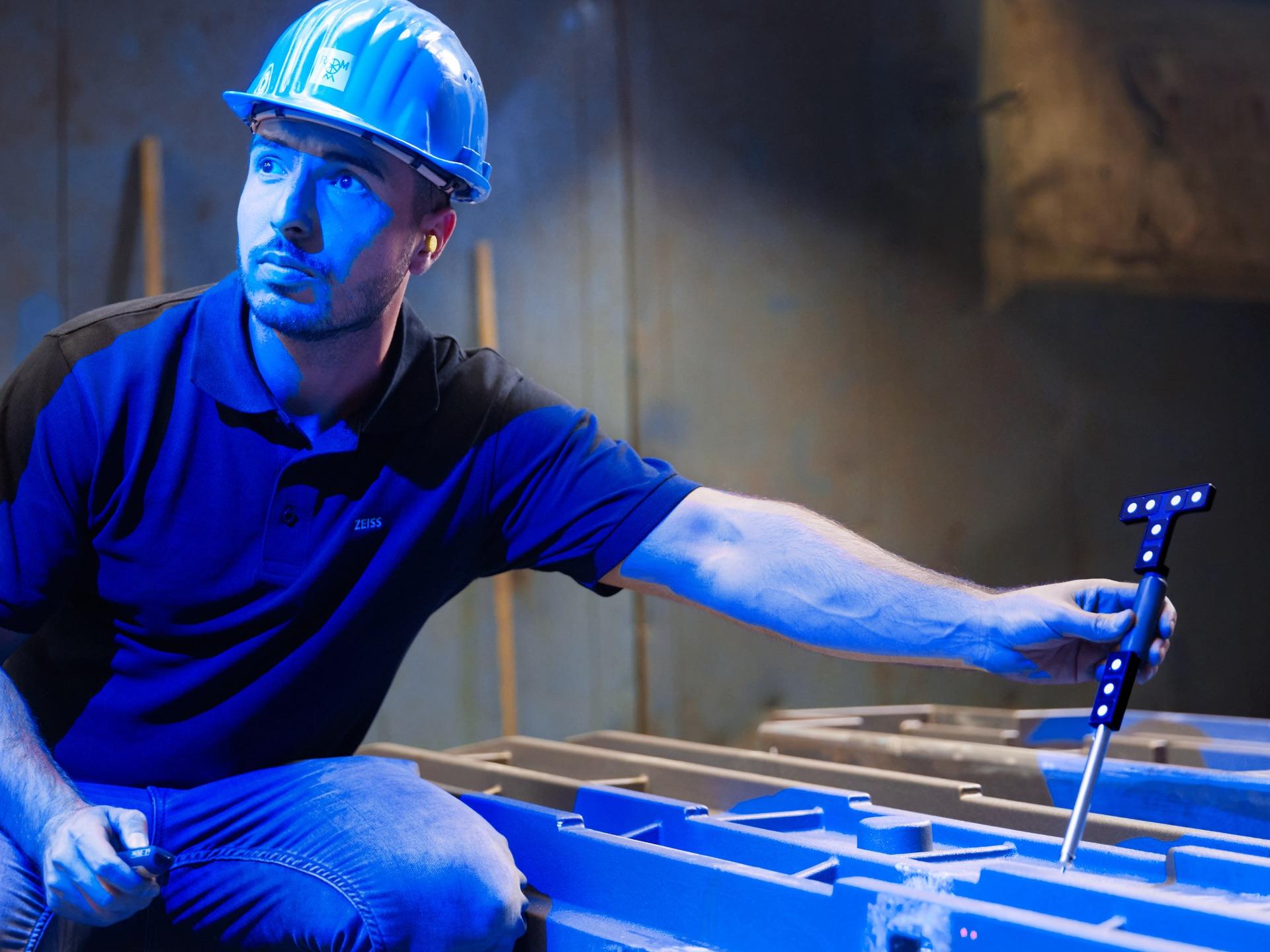

ZEISS ATOS LRX, temaslı prob ölçümleri, canlı izleme ve geri projeksiyon gibi etkileşimli özellikleri destekler. Sensör bir bilgisayar veya uzaktan kumanda ile kontrol edilebilir.

Etkili analiz aracı

ZEISS INSPECT her şeyi tek bir kaynaktan sunar

Yazılım tarama, denetim ve raporlamadan oluşan iş akışı boyunca size rehberlik eder. Nominal-gerçek karşılaştırmalarının yanı sıra GD&T toleranslarını inceleyebilir, kolay anlaşılır sonuçlar sayesinde gerekli düzeltmeleri doğrudan uygulayabilirsiniz. Ayrıntılı analizler yapmak, kapsamlı raporlamalar almak ve ölçüm sonuçlarını mevcut süreçlere entegre etmek için ZEISS INSPECT'i kullanın.

Daha fazla bilgi edin

Kullanımı kolay ve güvenilir

ZEISS INSPECT

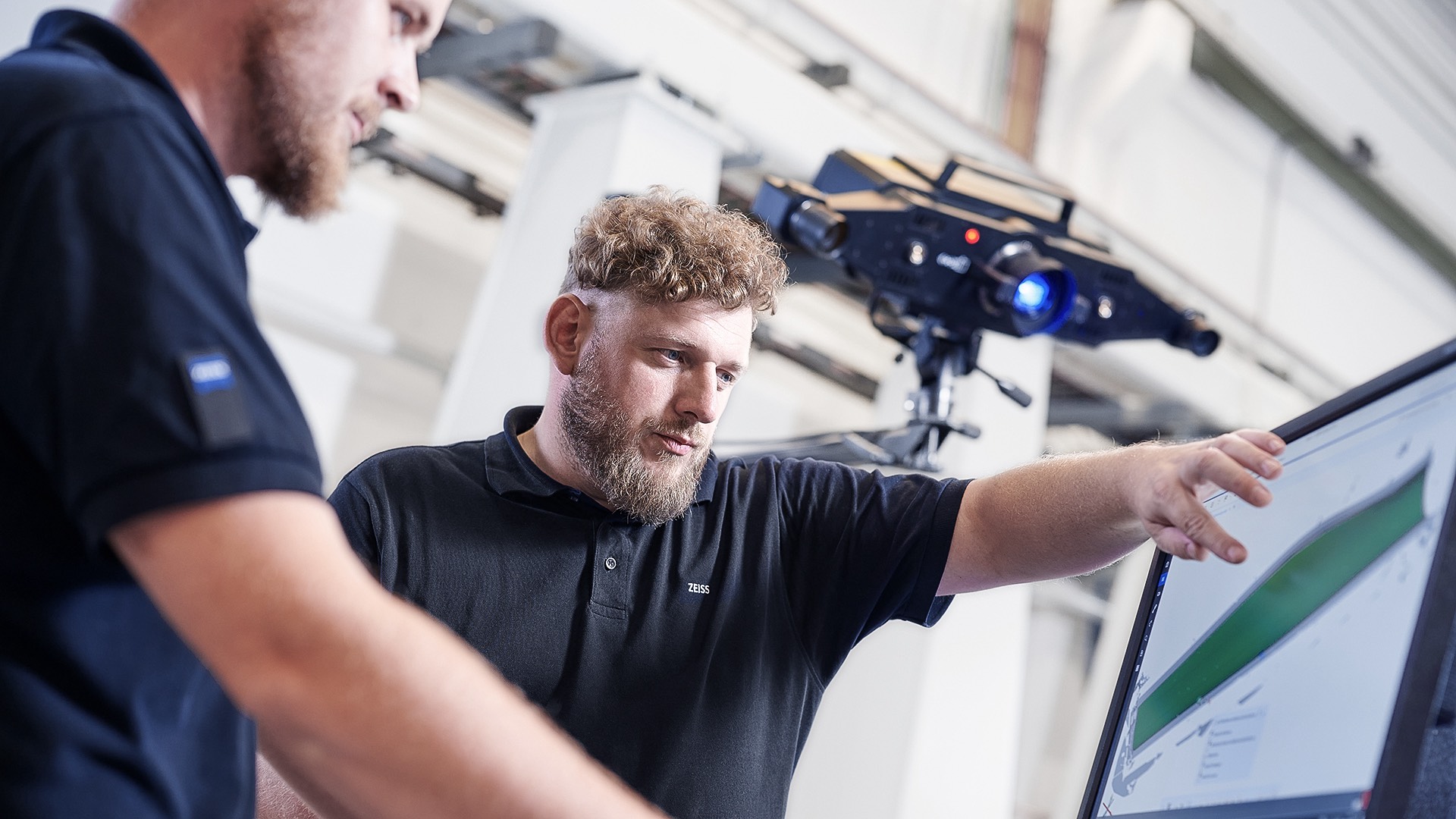

Tüm iş akışı güçlü ZEISS INSPECT yazılımı tarafından kontrol edilir: 3D tarayıcı tam alan verilerini üretir ve gerekli muayene veya analizlerin bu verilerden elde edilmesini sağlar. Bu, veri ediniminden muayene ve raporlamaya kadar tüm süreç boyunca tutarlı bir kullanıcı arayüzü ile yönlendirilen kullanıcı için kullanımı sezgisel ve kolay hale getirir.

Daha fazla bilgi edinin

HyperScale - Gecikmesiz yeniden kalibrasyon

Yeni HyperScale yazılım işlevi yerinde çok hızlı kalibrasyon için tasarlanmıştır. DAkkS onaylı bir uzunluk standardının tek bir ölçümüyle kalibrasyon tamamlanır.

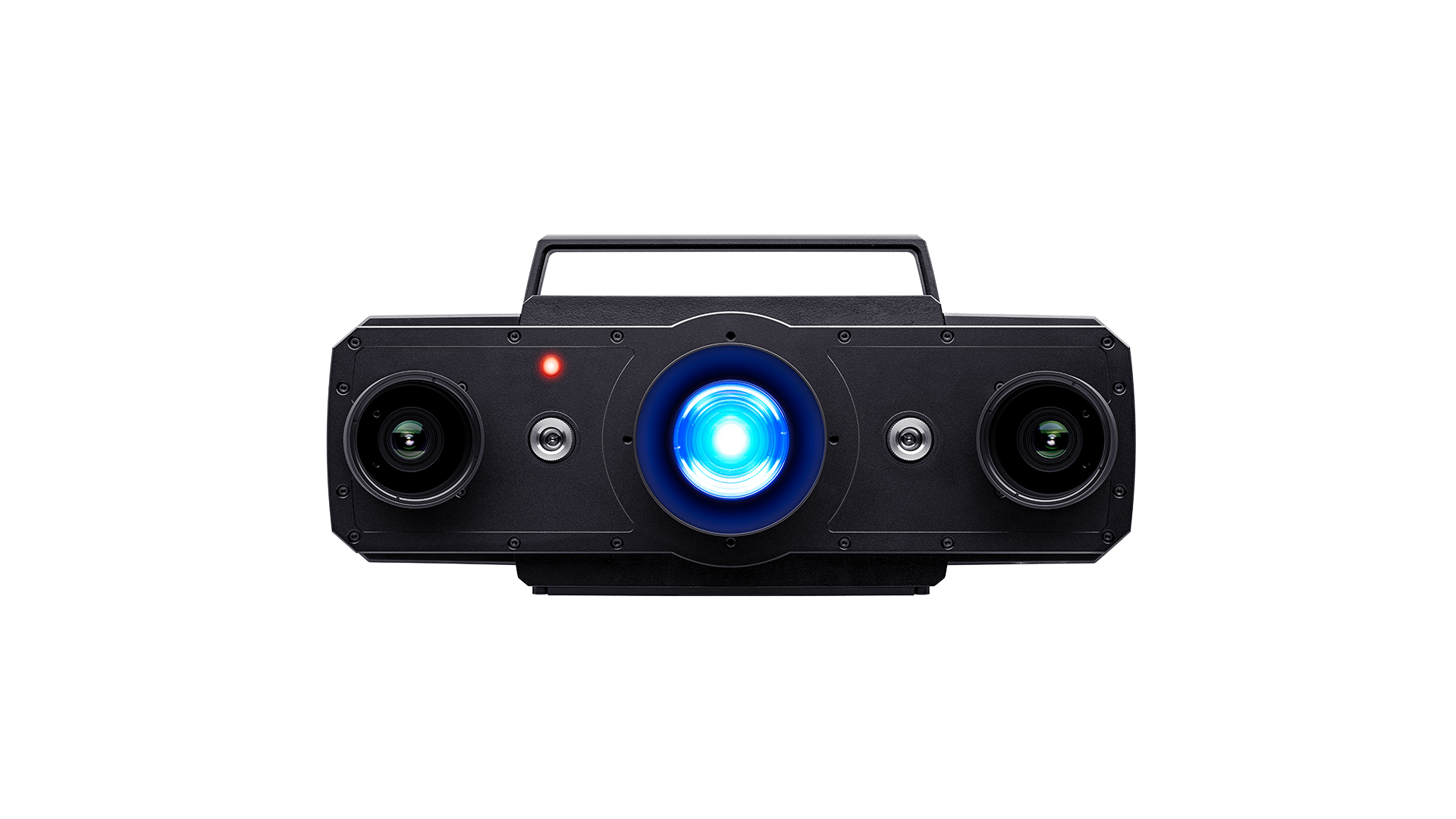

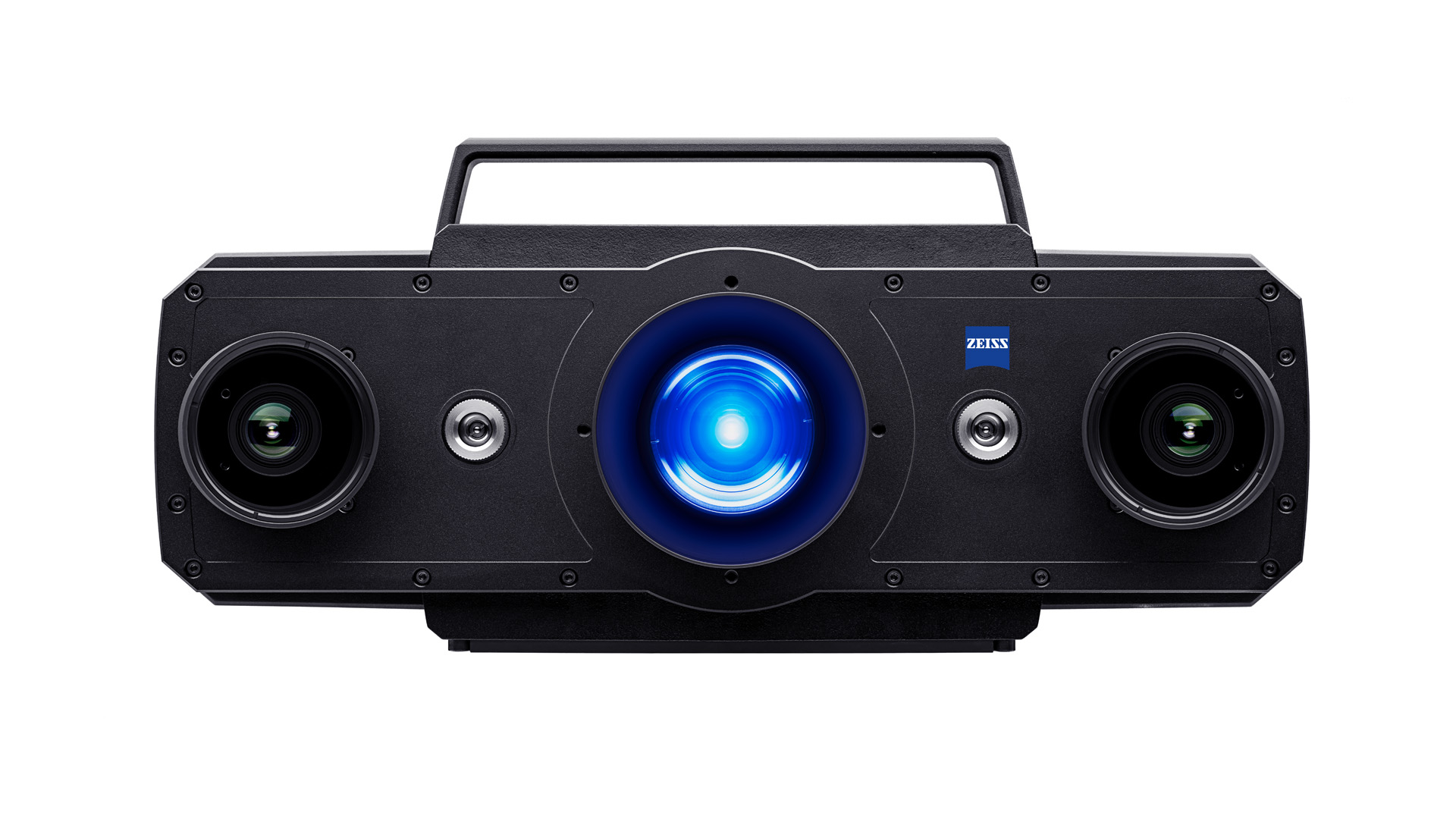

ATOS 5 ailesi

ATOS sensörleri, endüstrideki metrolojik gereksinimleri karşılamak üzere özel olarak üretilmiştir. Zorlu koşullar altında bile mutlak doğru ve izlenebilir ölçüm sonuçları sağlarlar. 3D sensörler yapısal mavi ışıkla çalışır ve temassız tarama işlemleri gerçekleştirir.

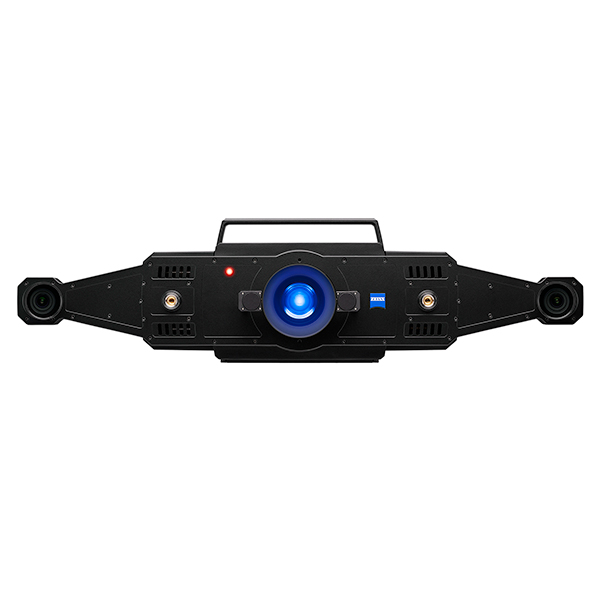

	ZEISS ATOS LRX	ATOS 5 for Airfoil	ATOS 5	ATOS 5X
Teknik Veriler
Sistemin kullanım alanları:	Çok büyük hacimler için 3D tarama	en küçük detayların hassas şekilde taranması	yüksek hızlı 3D tarama sistemi	büyük hacimler için otomatik tarama
Işık kaynağı	LAZER	LED	LED	LAZER
Tarama başına ölçüm noktası sayısı	12 m	12 m	8 veya 12 m	12 m
Çalışma mesafesi	1810 mm	530 mm	880 mm	880 mm
		Daha fazla bilgi edinin	Daha fazla bilgi edinin	Daha fazla bilgi edinin

Birçok sektörde güçlü

Havacılık ve Uzay

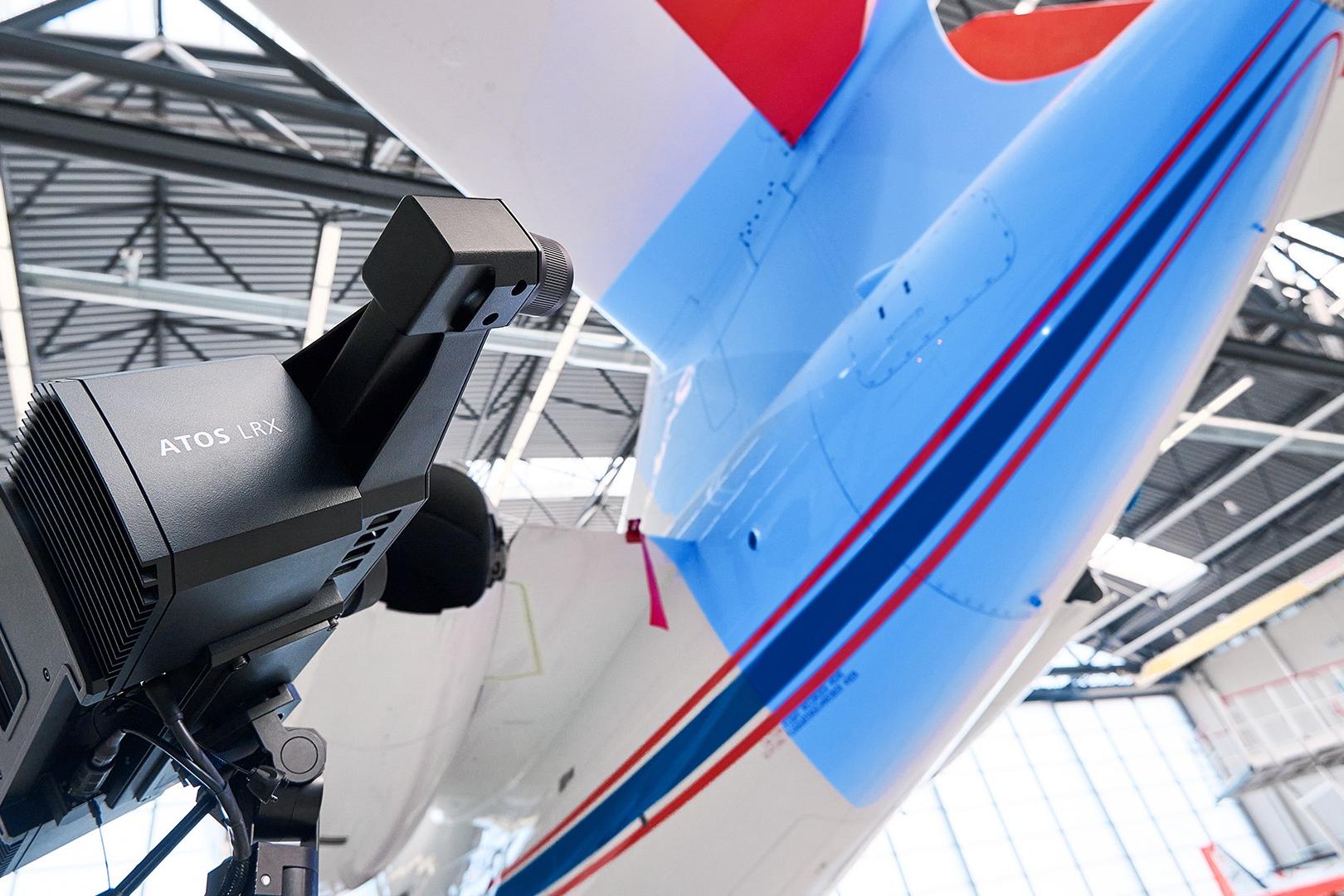

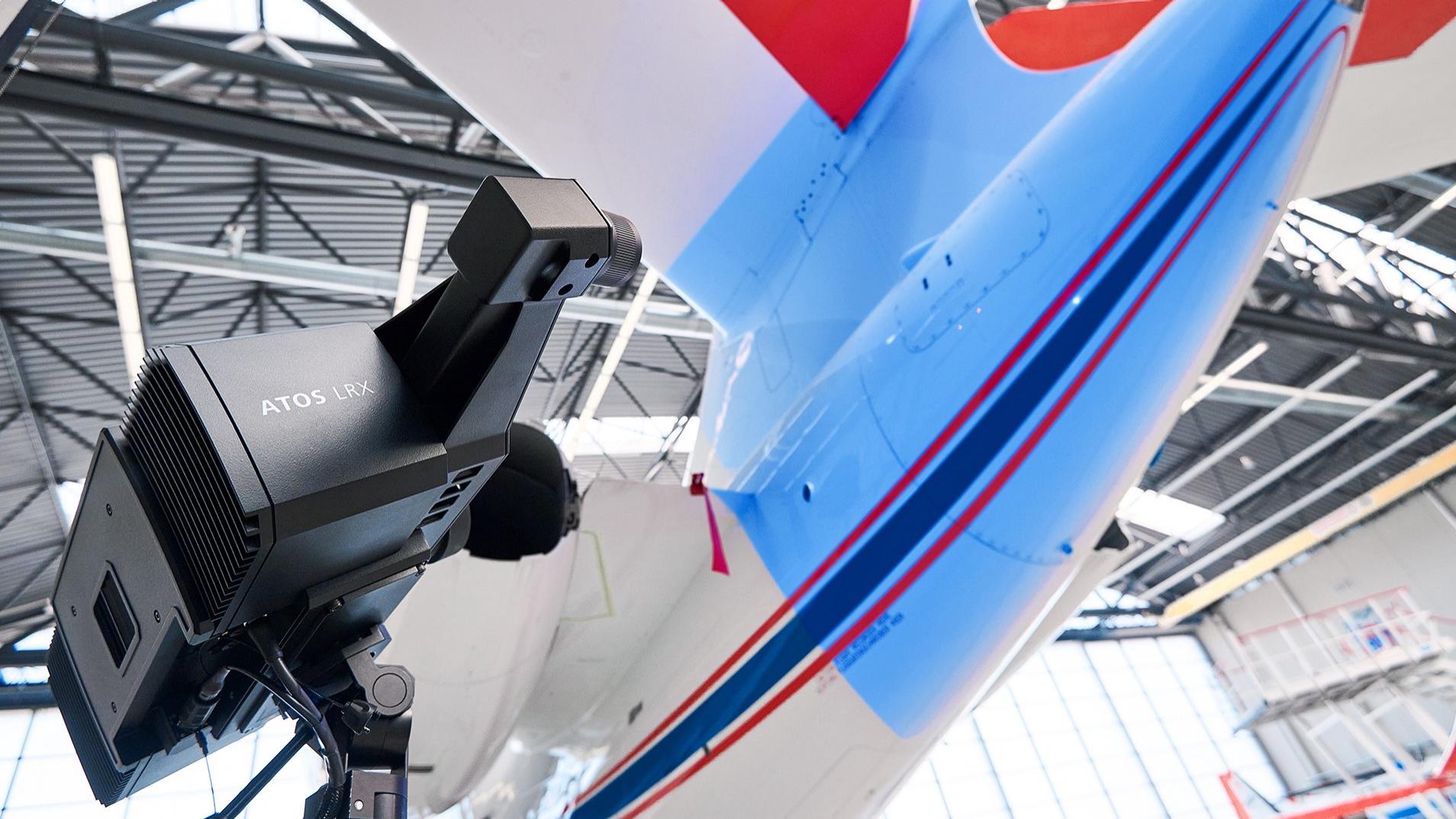

ZEISS ATOS LRX, havacılık ve uzay sektöründe uçak gövdesi, kaburga, kuyruk ve kanat gibi yapısal bileşenlerin muayenesinde kullanılır. Sensör aynı zamanda gövdenin dış kaplamasının dijitalleştirilmesinde, örneğin perçinlerin ve paneller arasındaki terazinin kontrol edilmesinde kullanılır. Ölçüm sonuçları yüzey kusurlarını gösterdiğinden bakım ve onarımı da hızlandırır.

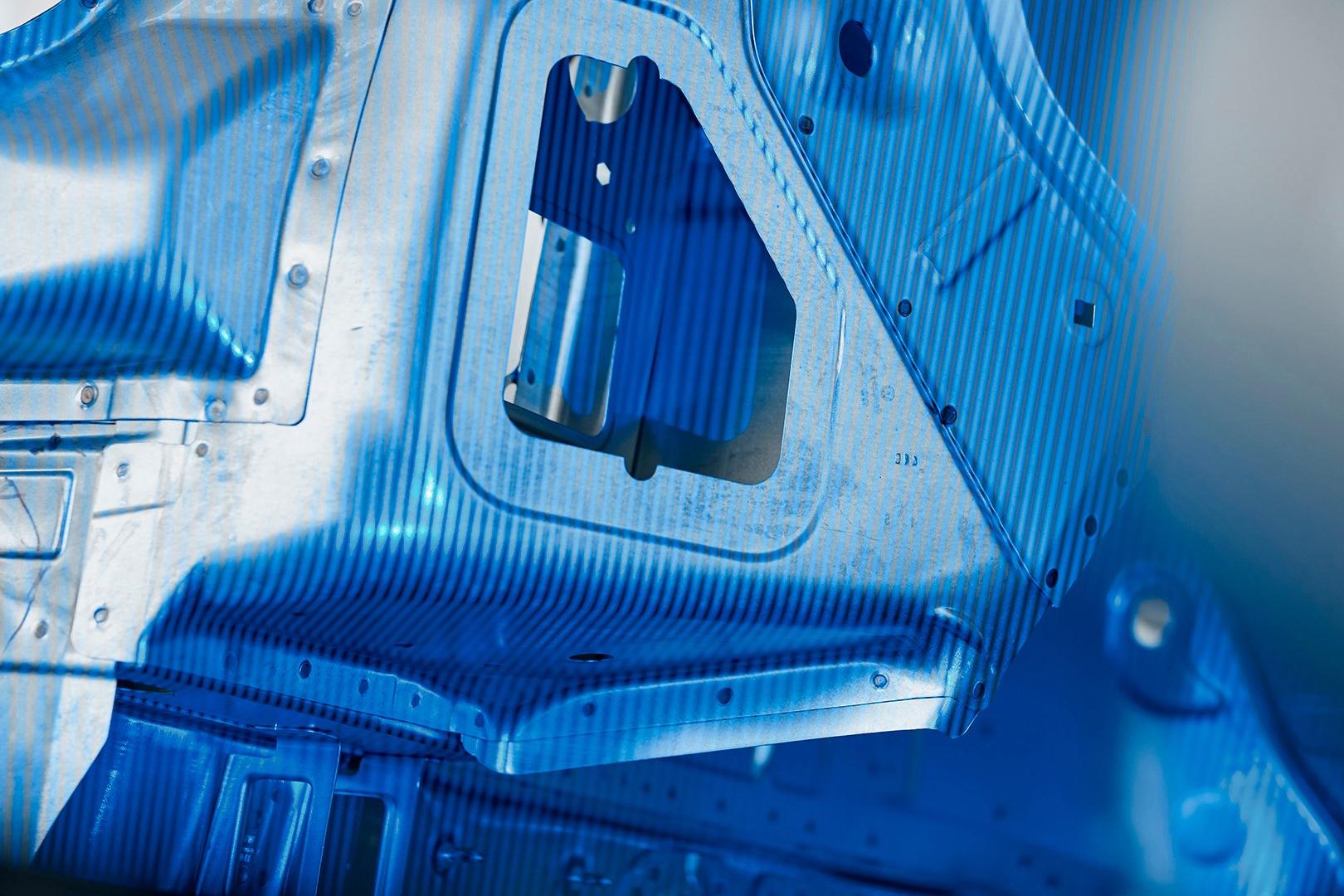

Otomotiv

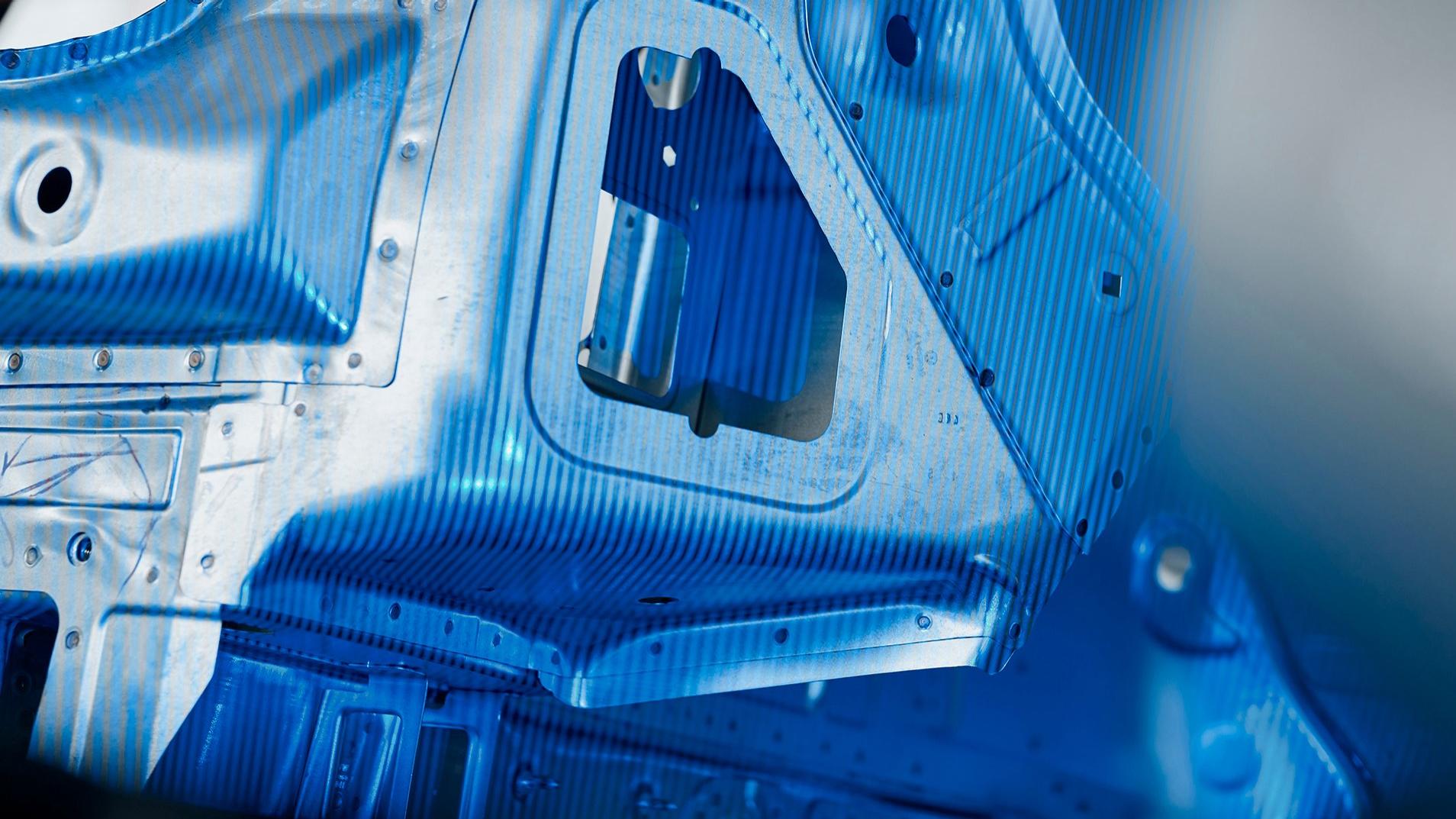

ZEISS ATOS LRX, otomotiv tasarımında kil modeller gibi tasarımlarda yüzeyleri dijitalleştirmek için kullanılır. Geniş ölçüm alanı sayesinde sensör, kilin modele uygulanmasından sonra hızlı bir nominal-gerçek karşılaştırması sağlar. ZEISS ATOS LRX, çarpışma testlerinde çarpışan araçların hızlı 3D taramasını sağlar.
Gemi Yapımı

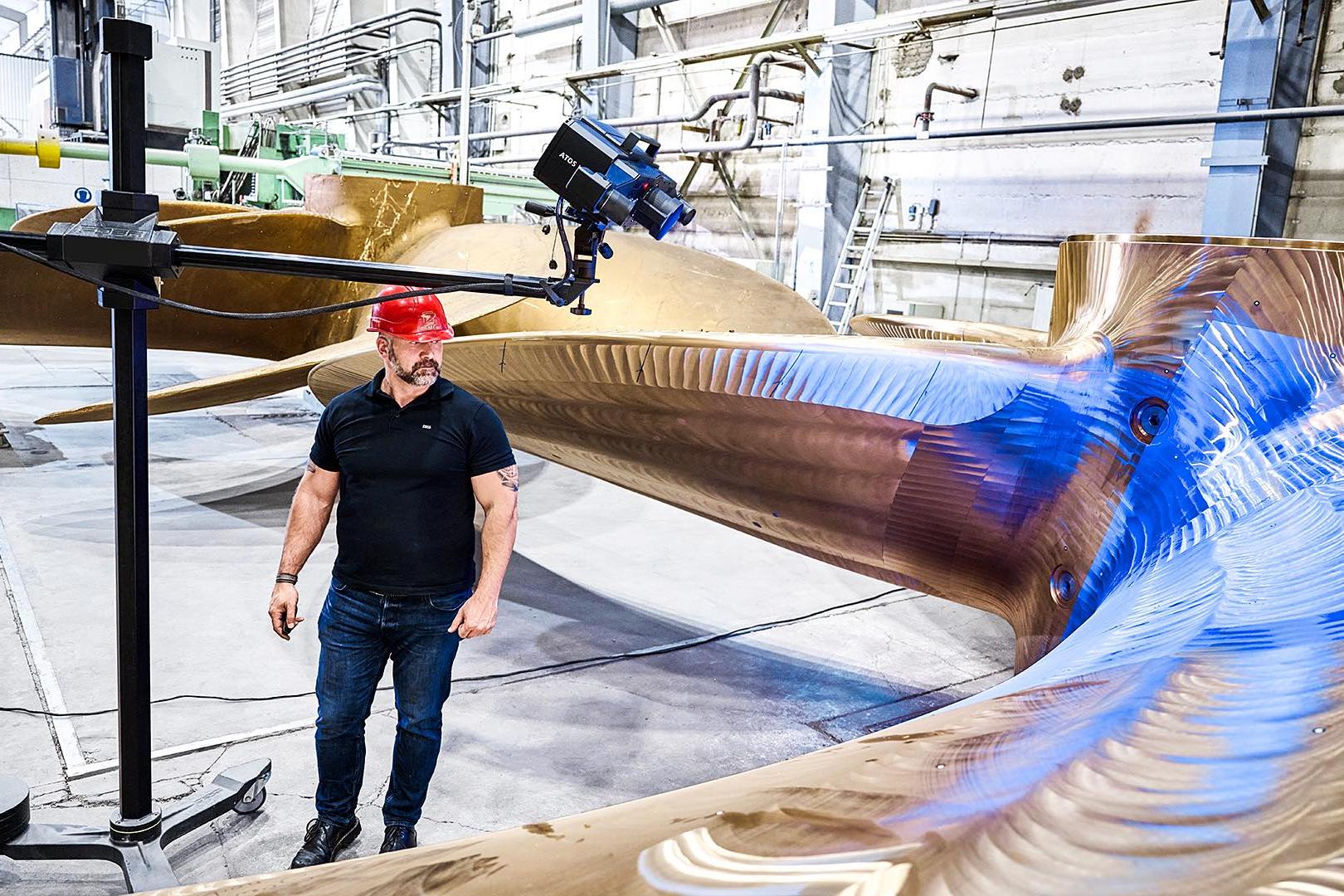

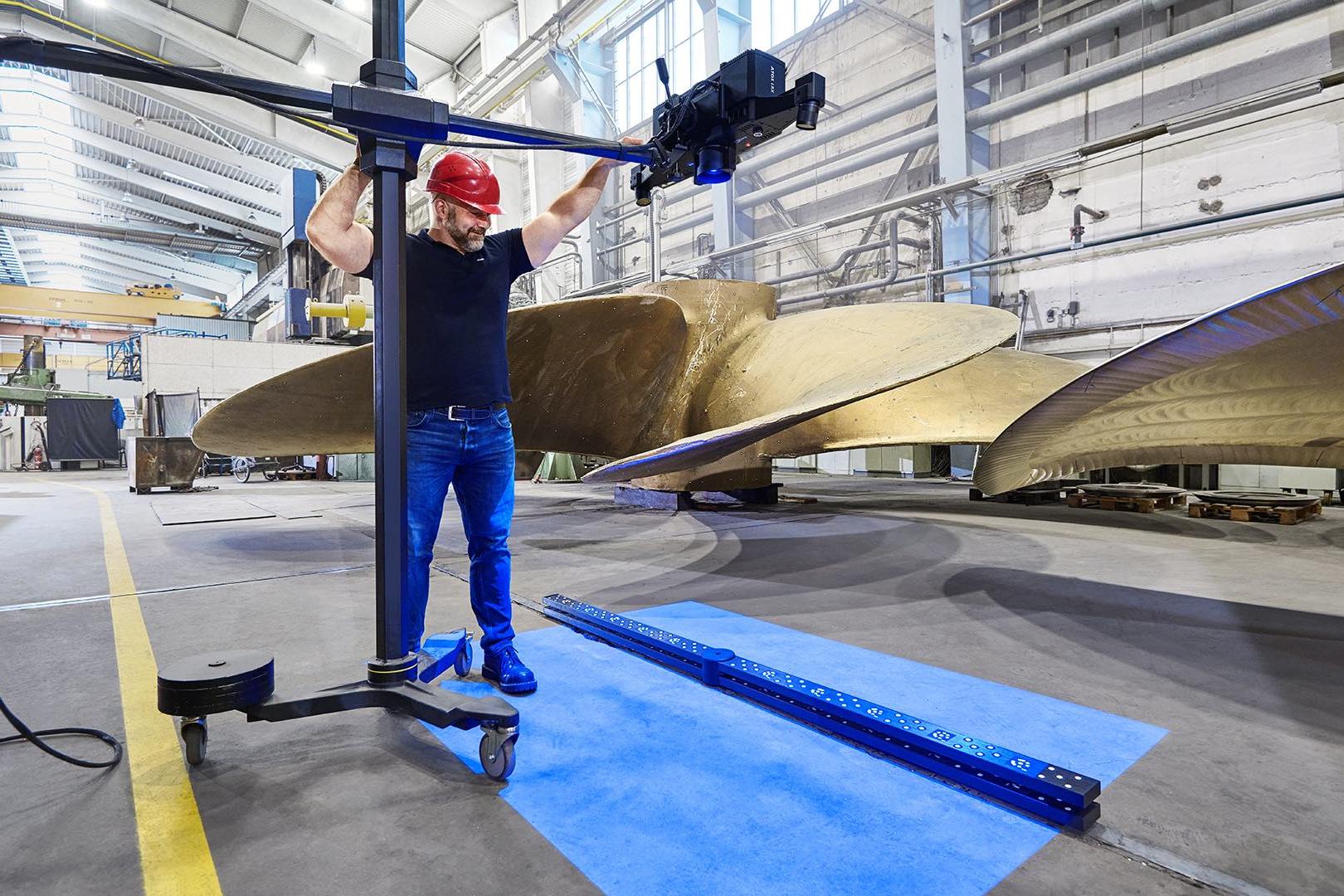

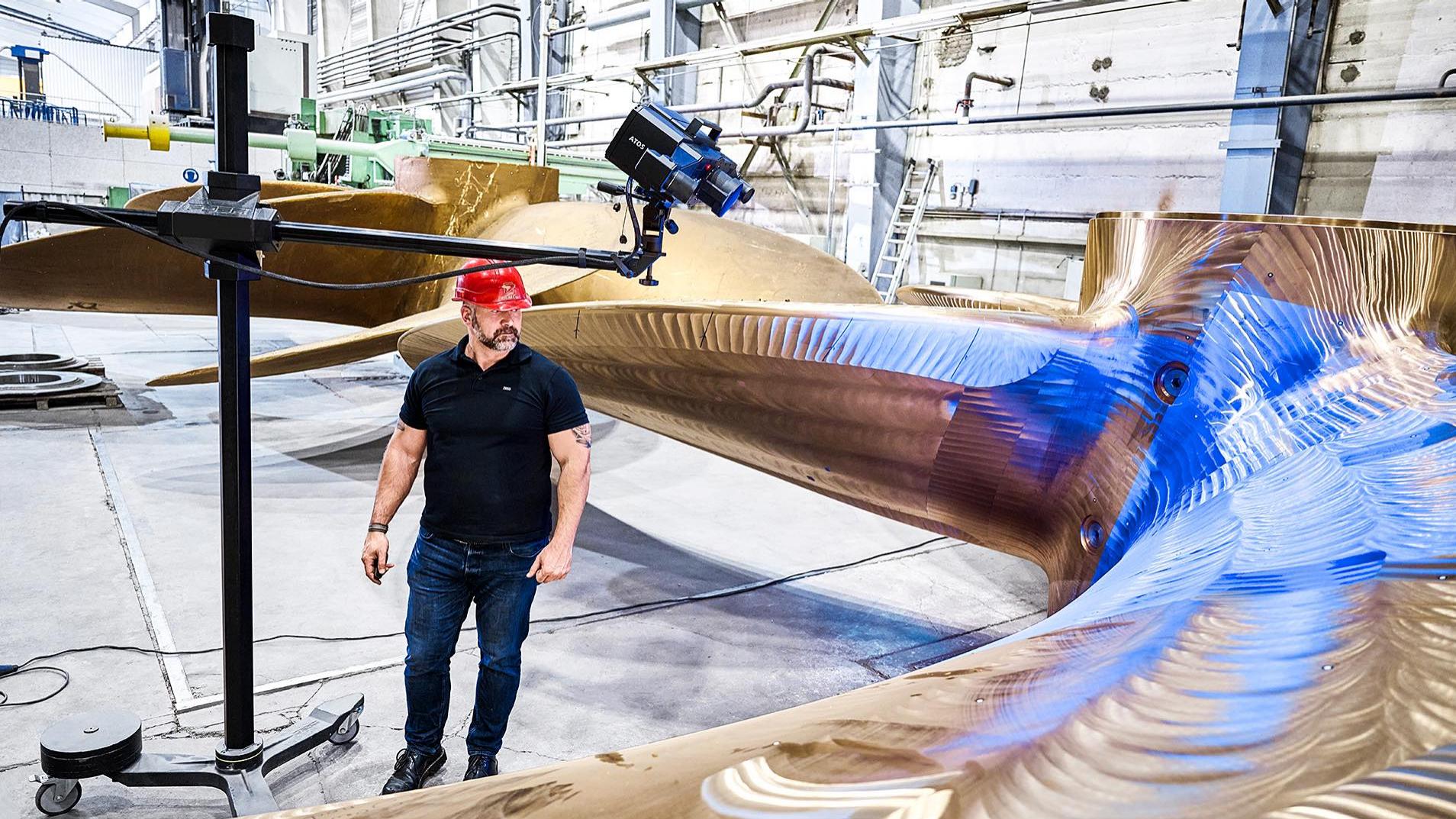

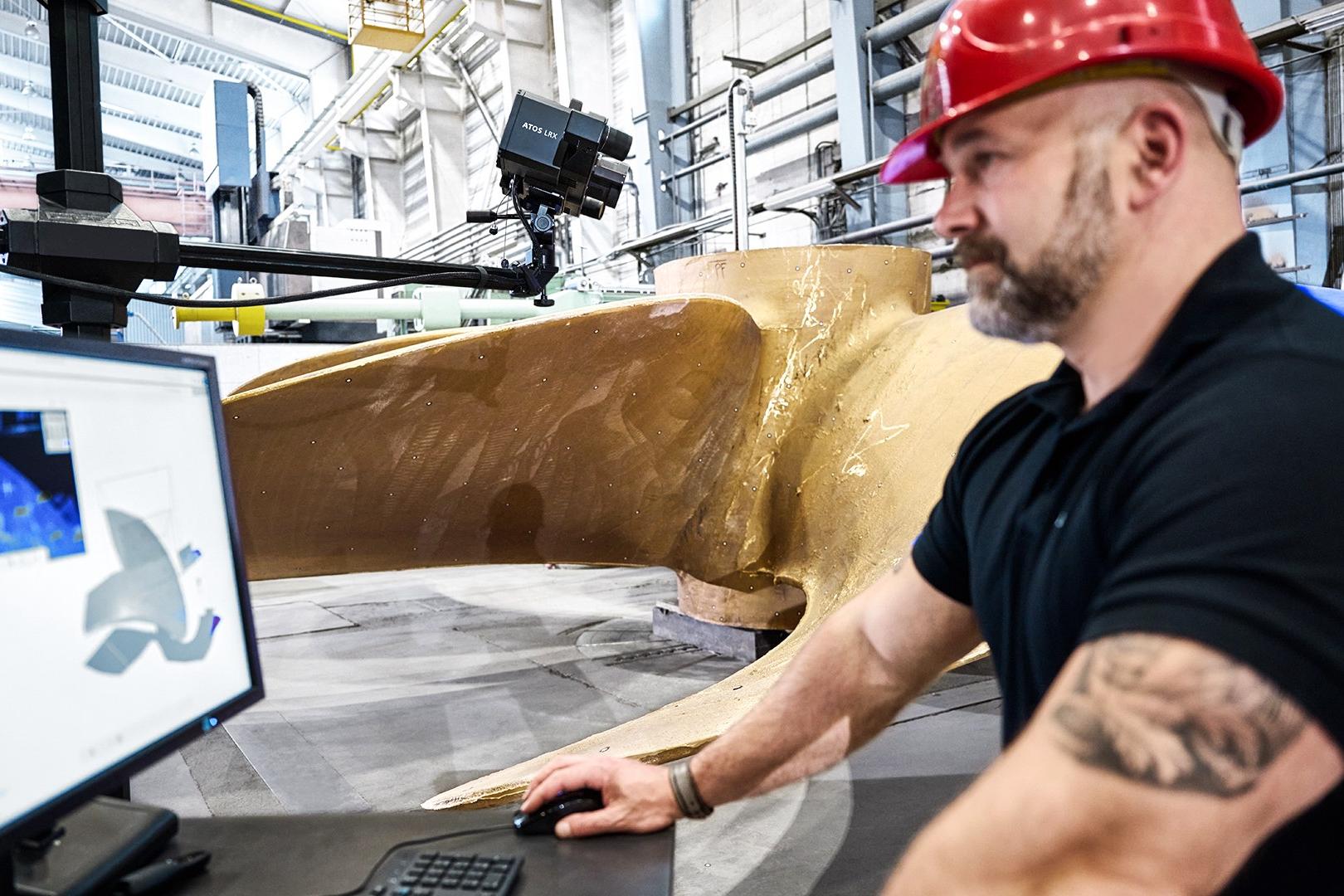

3D tarayıcı, deniz aracı pervanelerinin tüm yüzeyini dijitalleştirir ve bakım ve onarım için önemli bilgiler sağlar, örneğin gemi gövdesindeki hasar bilgilerini verir.
Takım imalatı ve makine mühendisliği

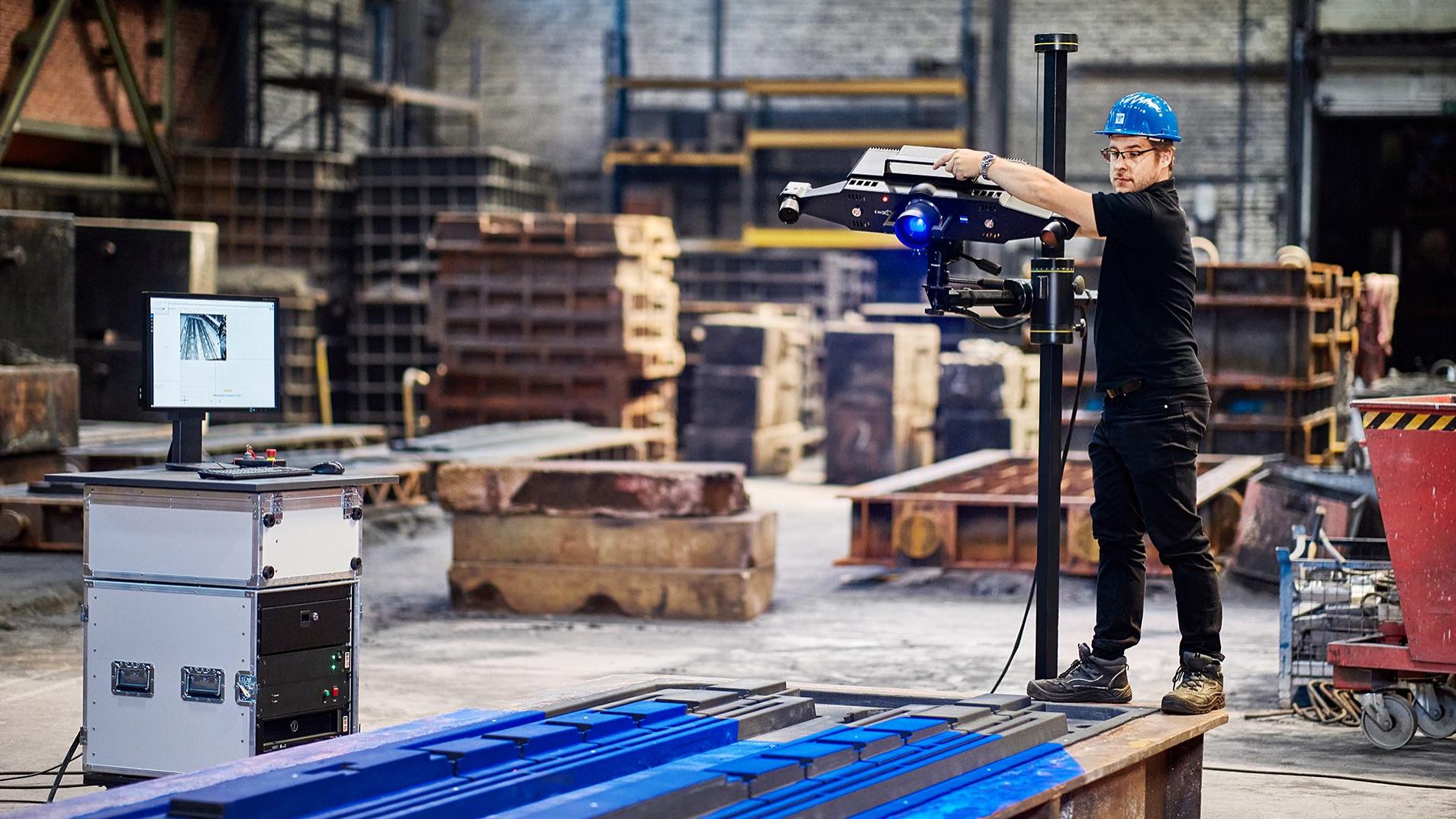

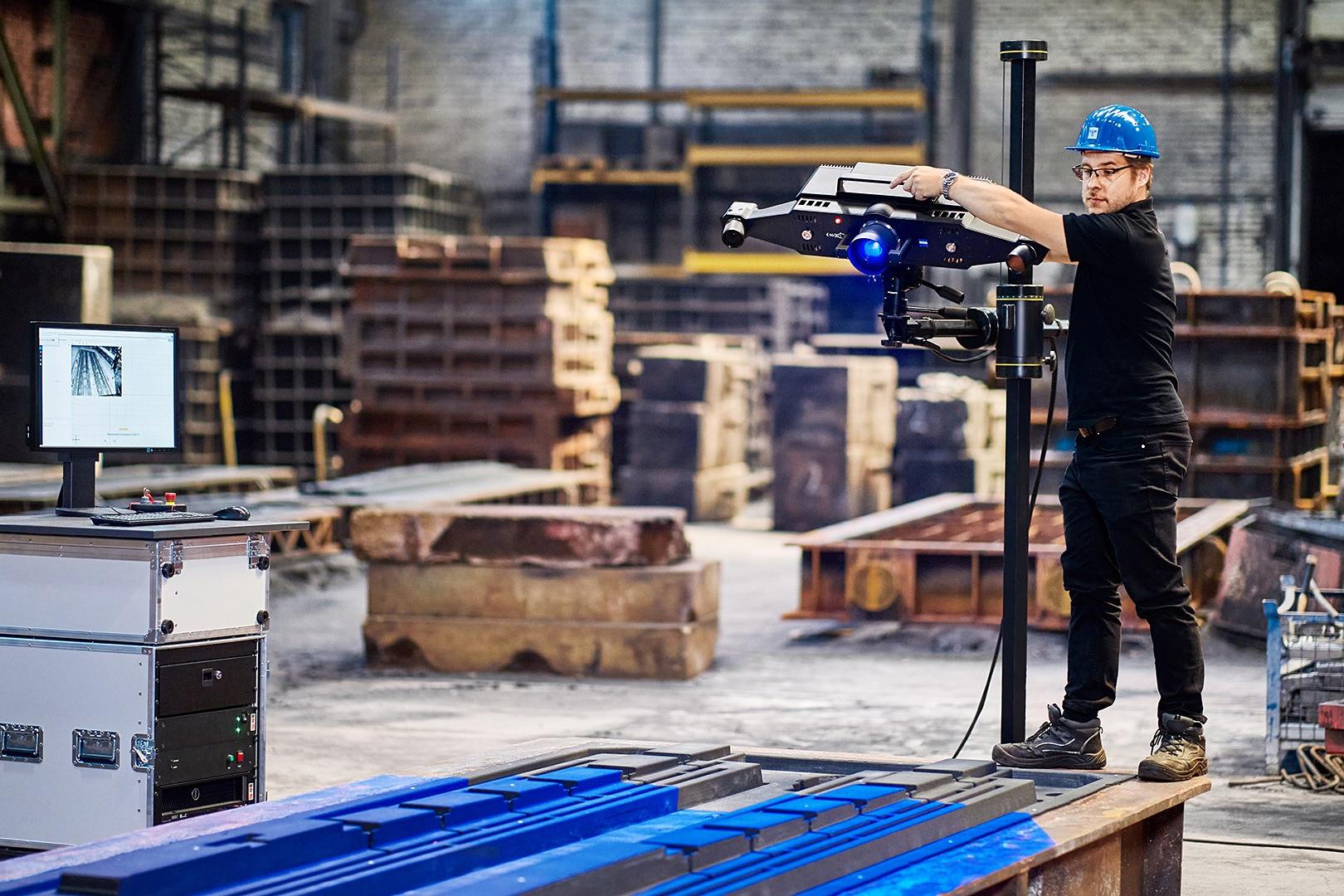

ZEISS ATOS LRX, parça ve takım tasarımını optimize eder. Sensör vasıtasıyla modeller, kalıp yarımları ve şekillendirme takımlarına ait olan kalıplar gibi döküm kalıpları yüksek çözünürlükte dijitalleştirilebilir. Makine mühendisliğinde, 3D tarayıcı büyük, kaynaklı tertibatların kalite kontrolünü hızlandırır.
Rüzgar enerjisi

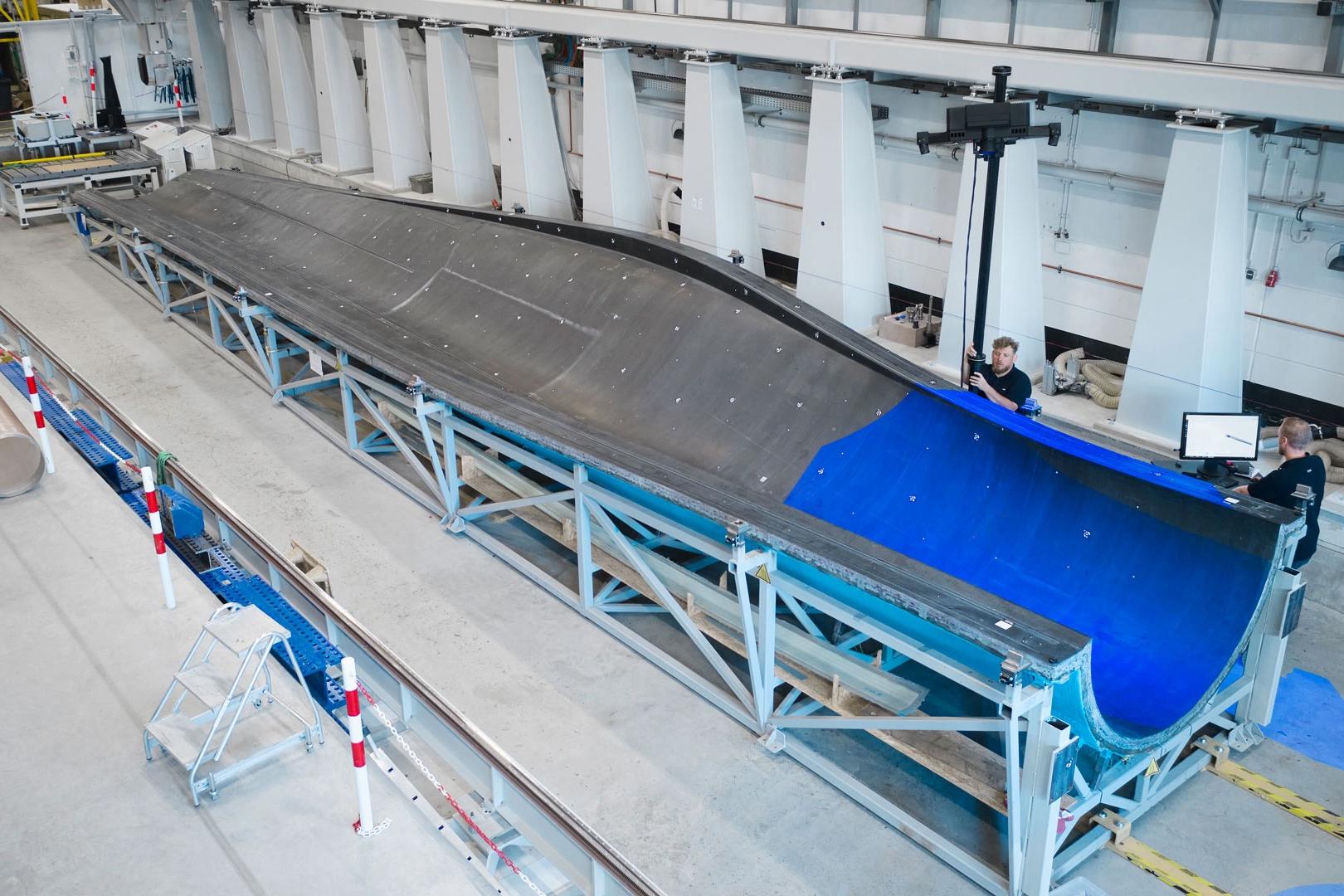

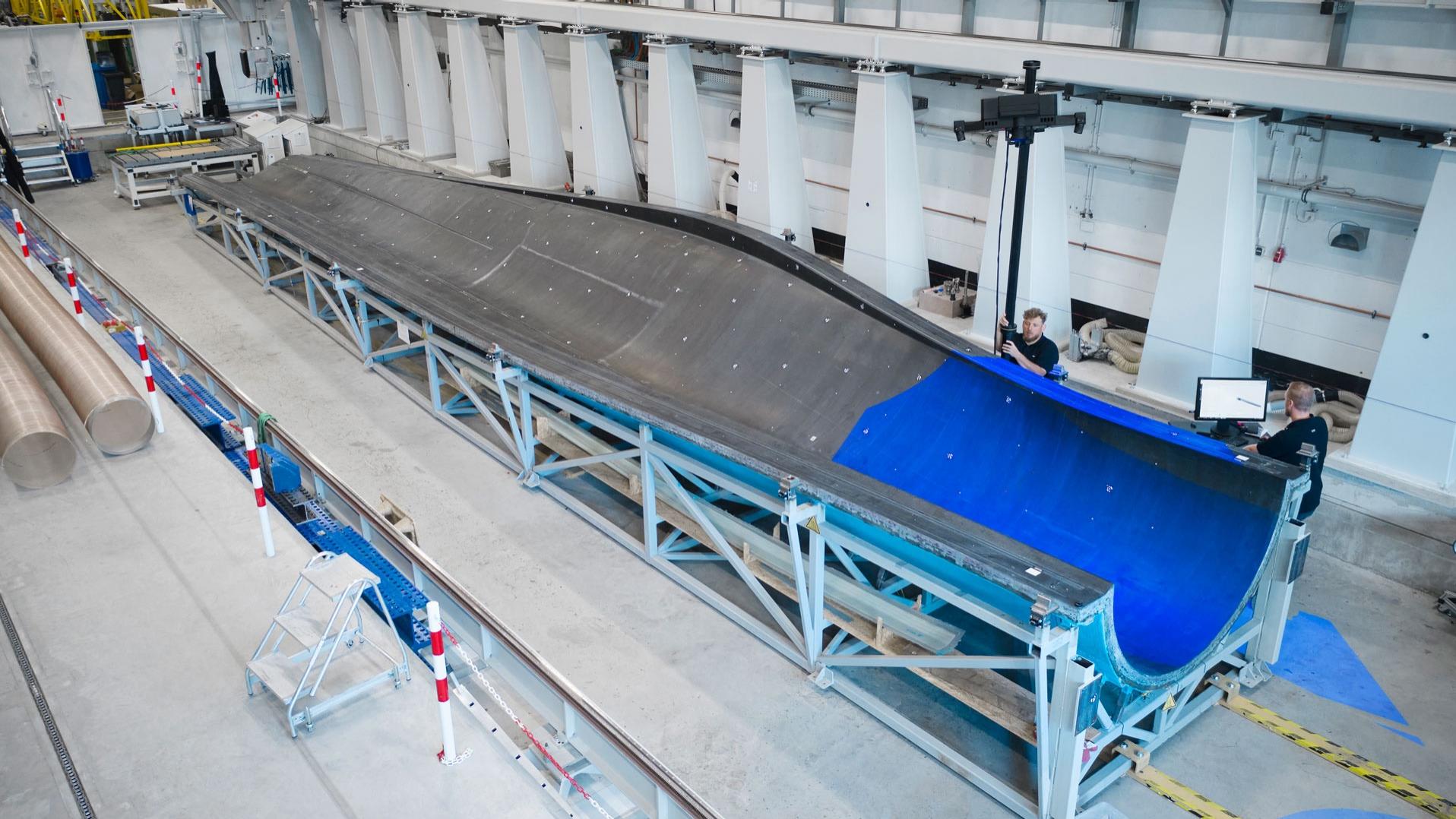

Rüzgar türbinlerinin tasarımı ve üretiminde ZEISS ATOS LRX, rotor kanatları ve kalıplarının yanı sıra rüzgar türbini muhafazalarını da yakalar.

Özel müşteri içgörüleri: Siempelkamp Gießerei

Alman Siempelkamp Gießerei, ZEISS ile birlikte dünyanın en büyük temassız robot ölçüm hücresini kurdu. Ölçüm hücresinin kalbinde, büyük ölçüm alanları ve sağlam ortamlar için özel olarak geliştirilmiş olan 3D tarayıcı ZEISS ATOS LRX yer almaktadır. Güçlü lazer ışık kaynağı sayesinde çok kısa sürede tam alan verilerini sağlar. Yazılım, gerçek 3D koordinatlar ile CAD verileri arasındaki tam alan sapmalarını otomatik olarak görselleştirir. Dökümhane bu bilgilere bağlı olarak, kalite sapmalarını mümkün olan en kısa sürede tanımlayabilir, analiz edebilir ve düzeltebilir.
