OPTİK 3D TARAMA

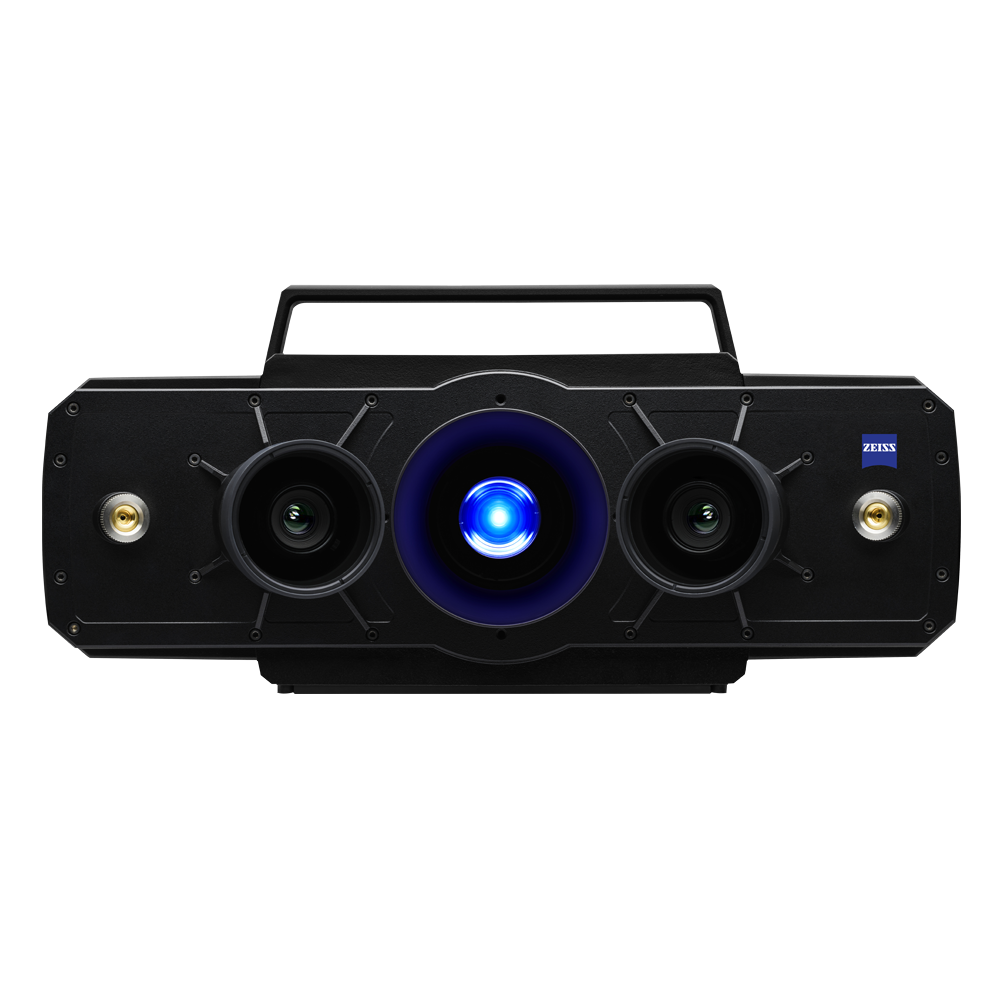

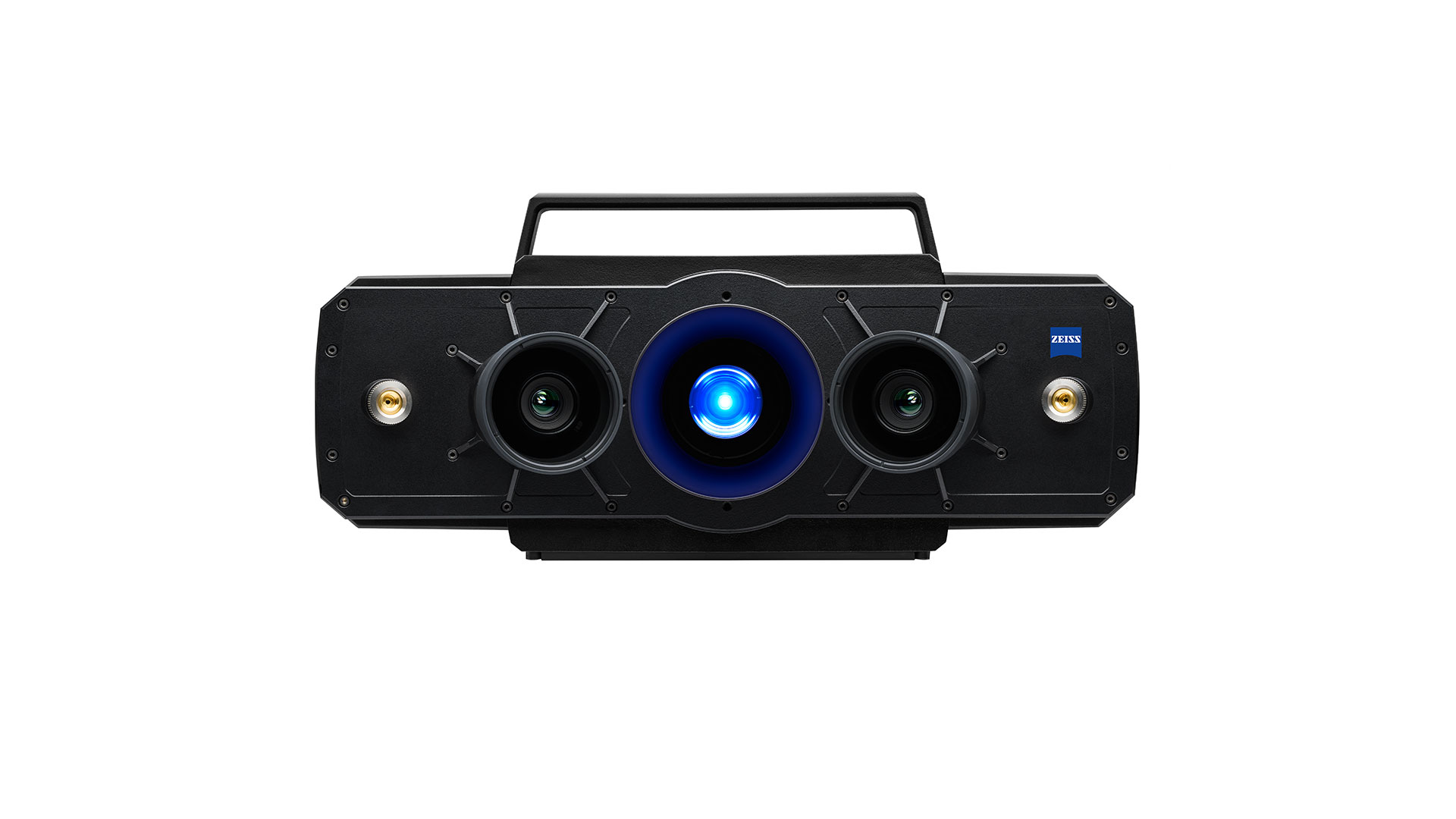

ATOS 5 for Airfoil

Gaz türbini sektörü için özel olarak üretilmiştir

Havacılık ve uzay ve enerji üretimi sektörlerindeki küçük ve orta ölçekli karmaşık parçalar için geliştirilen bu yüksek hızlı tarayıcı, en küçük ayrıntıların ve kenar geometrilerinin hassas bir şekilde elde edilmesini sağlar.

Yüksek hassasiyet
Yüksek ölçüm hızı
Benzersiz yazılım işlevleri

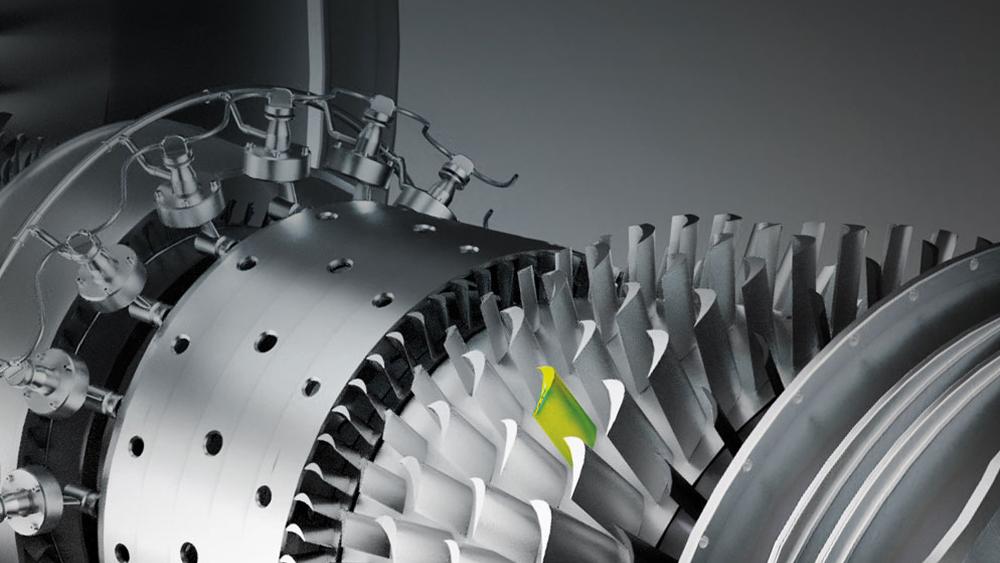

ATOS 5 for Airfoil ile otomatik tarama

En küçük ayrıntılara ilişkin hassas kalite bilgisi

Gaz türbini sektörleri için geliştirilen ATOS 5 for Airfoil, optimize edilmiş çalışma mesafesi ve 100 x 70 mm²'lik ölçüm alanlarıyla kısa bir ölçüm süresinde en küçük ayrıntıların yüksek hassasiyetli 3D verilerini sağlar.

Yüksek hızlı teknoloji

ATOS 5 for Airfoil, küçük ölçüm alanları için optimize edilmiş çalışma mesafesi ve son derece yüksek stabilitesi sayesinde, manuel ve otomatik uygulamalar için yüksek hassasiyetli veriler sağlar. Fan kanatlarından türbin kanatlarına veya blisk ve tamburlardan kanatlara (NGV'ler, OGV'ler, IGV'ler) ve güç aktarma organlarına kadar: tam alan 3D ölçüm verileri güvenilir kalite kontrolüne olanak tanır, gizli hataları görselleştirir ve böylece üretim, bakım ve onarım proseslerini hızlandırır.

Optimize edilmiş çalışma mesafesi

En küçük ayrıntıya kadar en yüksek veri kalitesi
Yüksek stabilite

Otomatik yüksek hızlı tarama
Benzersiz yazılım işlevleri

Kanat kesitlerinin verimli muayenesi

ZEISS veri kalitesi ile hızlı muayene

ATOS 5 for Airfoil ile üretim prosesinizi hızlandırırken en yüksek veri kalitesini elde edebilirsiniz

Prosesinizi hızlandırın

ATOS 5 for Airfoil, bakım veya onarımdan gelen yeni ürünlerin veya bileşenlerin ayrıntılı kalite bilgilerini önemli ölçüde daha kısa sürede ölçer. ATOS 5 for Airfoil'in bir numaralı avantajı ölçüm hızıdır. Saniyenin beşte birinden daha kısa bir sürede veri edinimi sayesinde bliskler için yaklaşık bir saat ve fan kanatları için 20 dakikadan kısa 3D tarama süreleri elde edilmektedir.

En yüksek veri kalitesini elde edin

ATOS 5 for Airfoil, fan kanatları, türbin kanatları, bliskler ve farklı kanatların (NGV'ler, OGV'ler, IGV'ler) kapsamlı proses ve kalite kontrolü için yüksek hassasiyetli tam alan verileri sağlar. Sensör tarafından sağlanan veri kalitesi, sektörün yüksek gereksinimlerini karşılamaktadır. Türbin kanatlarının ölçümü için doğruluk ve dolayısıyla kenarlardaki çözünürlük özellikle önem arz etmektedir.

Kanat profili muayenesi özellikleri

ZEISS yazılımı, kapsamlı kanat profili muayene işlevleri sunmaktadır. Muayene ilkeleri, farklı mühendislik standartlarını ve kanat profili çizim türlerini karşılamak için standart ve özelleştirilebilir seçenekler içerir. Kullanıcı tanımlı muayene ilkesi (UDIP), kanat profili kesitlerinin hızlı, standartlaştırılmış ve verimli bir şekilde muayene edilmesini sağlar.

Yüzey karşılaştırması

ZEISS teknolojisinde, CAD veya master meshe göre yüzey sapmalarının 3D gösterimi standarttır. Yüzey karşılaştırmaları genellikle yeni ürünler geliştirilirken üretim prosesindeki sorunları araştırmak için kullanılır. Karşılaştırmalar CAD veya RPS'ye en iyi uyum da dahil olmak üzere birden fazla hizalamada yapılabilir. Bu güçlü araç, geleneksel araçların sağlayamadığı ürün ayrıntılarını ortaya çıkarır.

Kenar noktaları ve kenar daireleri

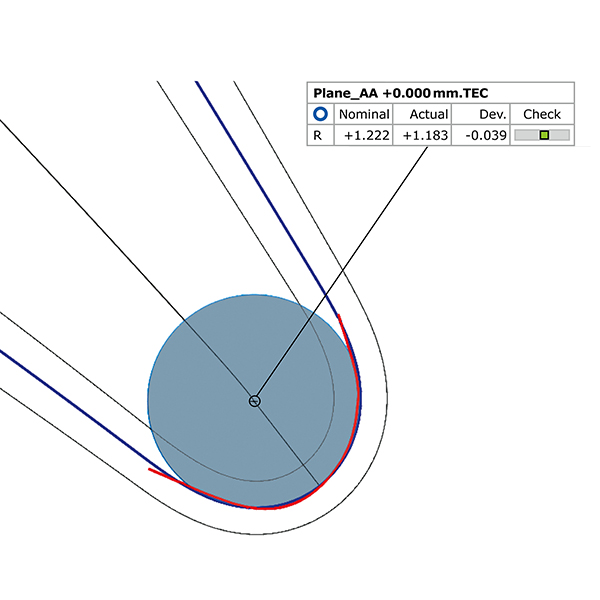

Kenar noktası oluşturma standart bir işlevdir ve kanat profilinin emme ve basınç tarafı ile ön veya arka kenardaki kamber çizgisinin delinme noktası tarafından belirlenir. Gelişmiş parametreler, noktaların kamber çizgisi boyunca taşınmasına izin verir. Kenar daireleri de otomatik olup kanat profilinin ön veya arka kenarında elemanlar oluşturur.

Kalınlıklar

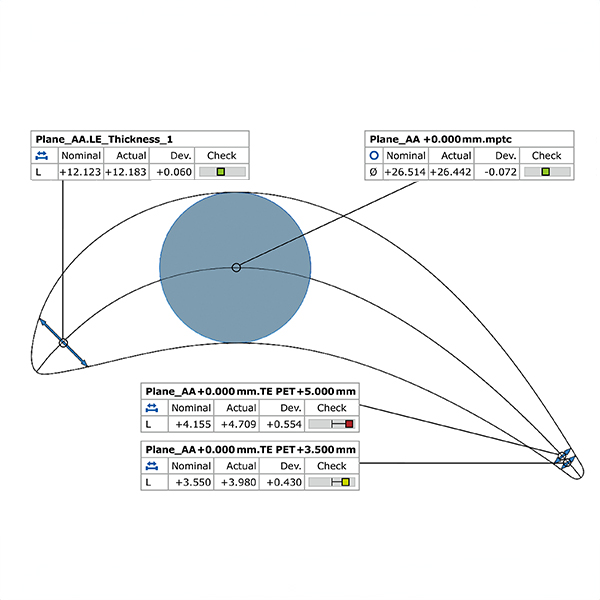

Kanat profilinin ön veya arka kenarında kalınlıklar oluşturan standart işlevsellik. Basit iletişim kutusu, kalınlığın kenar noktasından alınacağı bir mesafe değerinin belirtilmesini ister. Farklı seçenekler ölçümün kamber çizgisi boyunca izlenmesini sağlar. Önceden tanımlanmış çizim açılarında geleneksel kalınlıklar da oluşturulabilir. Mesafe veya maksimum yazılı daire yöntemini kullanan bir maksimum kanat profili kalınlığı kontrolü de mevcuttur.

Biçim ve pozisyon kontrolleri

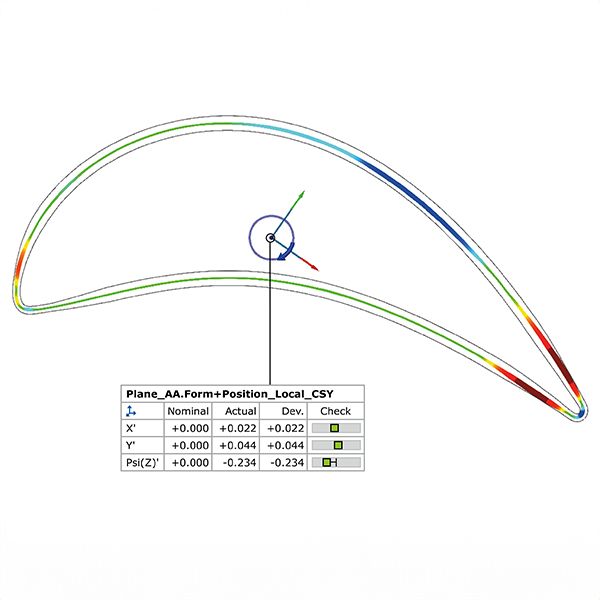

Yazılım, son kullanıcı ihtiyaçlarını karşılamak için kanat profili kesitlerinin biçimini ve konumunu değerlendirmek için esnek bir yöntem sağlar. Gerçek kesit verilerini değerlendirme teknikleri Chebyshev, Gaussian veya toleransa göre en iyi uyum yöntemleri kullanılarak karşılaştırılabilir. Yazılım ayrıca sonuçları, toleransların kanat profili kesitlerinin alanları arasında farklılık gösterdiği değişen tolerans bölgeleri ile karşılaştırabilir.

Etkili analiz aracı

ZEISS INSPECT her şeyi tek bir kaynaktan sunar

Yazılım tarama, denetim ve raporlamadan oluşan iş akışı boyunca size rehberlik eder. Nominal-gerçek karşılaştırmalarının yanı sıra GD&T toleranslarını inceleyebilir, kolay anlaşılır sonuçlar sayesinde gerekli düzeltmeleri doğrudan uygulayabilirsiniz. Ayrıntılı analizler yapmak, kapsamlı raporlamalar almak ve ölçüm sonuçlarını mevcut süreçlere entegre etmek için ZEISS INSPECT'i kullanın.

Daha fazla bilgi edin

Teknik veriler

ATOS 5 ürün yelpazesi

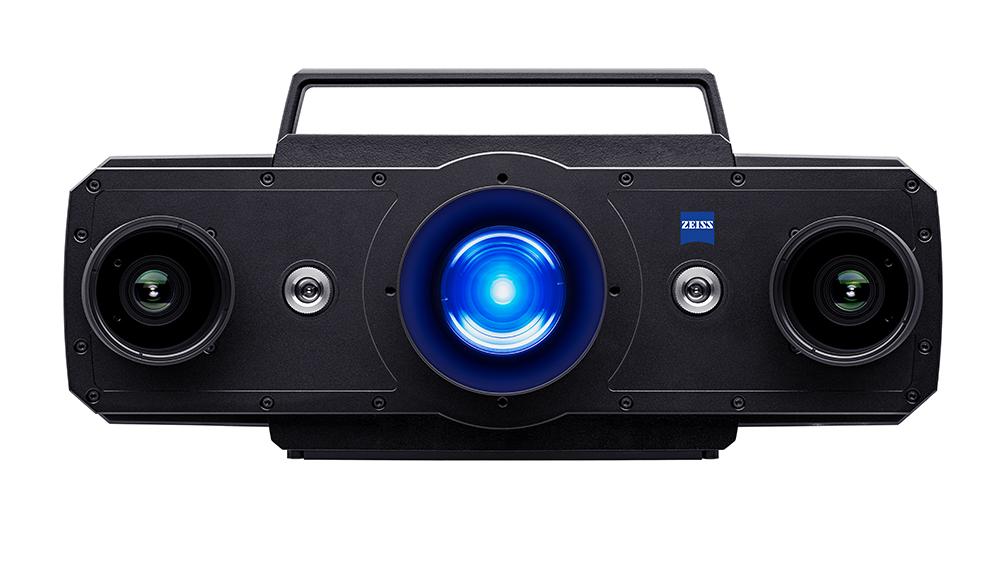

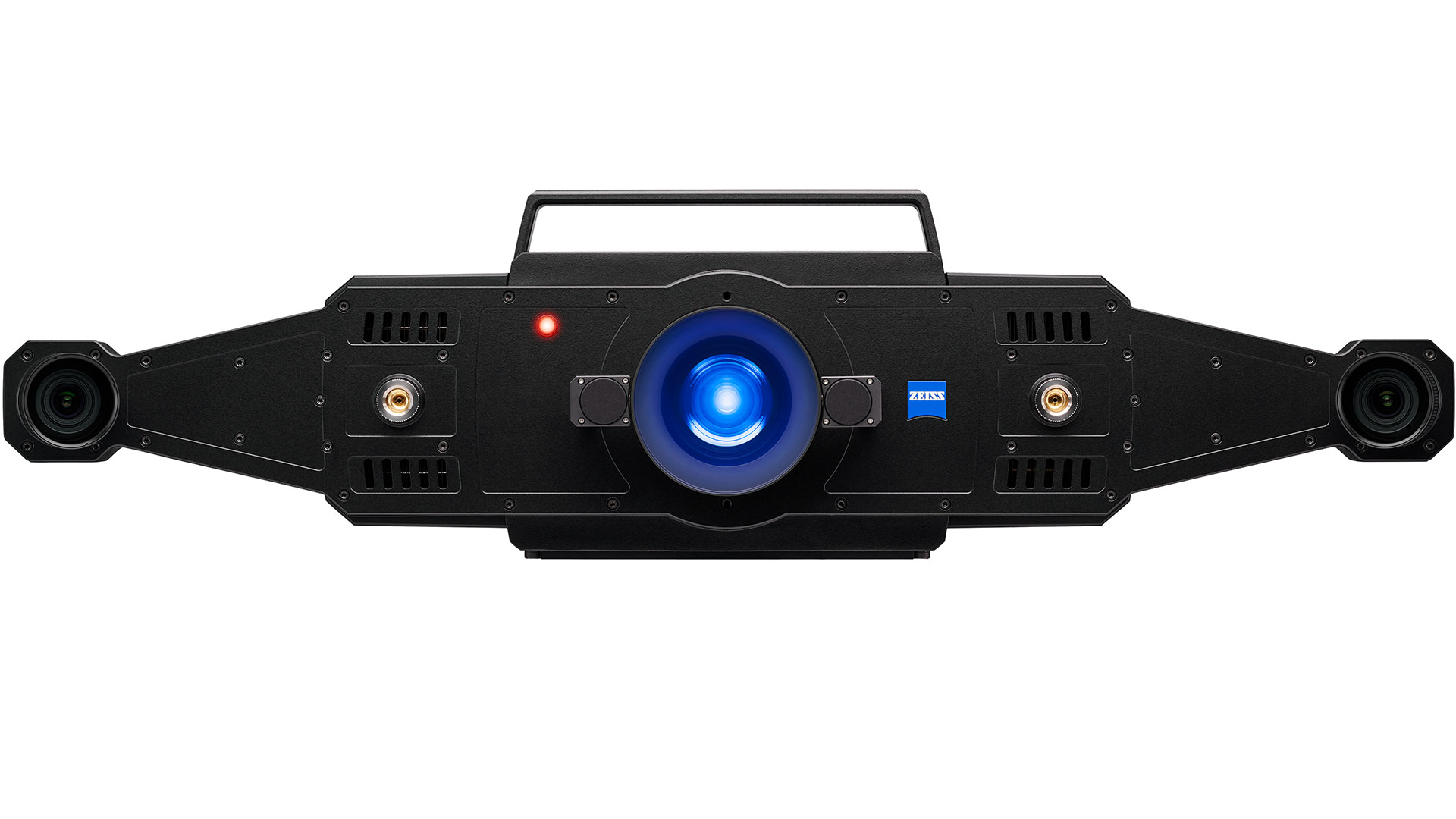

	ATOS 5	ATOS 5 for Airfoil	ATOS 5X	ZEISS ATOS LRX
Teknik veriler
Sistemin kullanım alanları:	Yüksek hızlı 3D tarama sistemi	En küçük detayların hassas şekilde taranması	büyük hacimler için otomatik tarama	Çok büyük hacimler için 3D tarama
Işık kaynağı	LED	LED	LAZER	LAZER
Tarama başına ölçüm noktası sayısı	8 veya 12 m	12 m	12 m	12 m
Çalışma mesafesi	880 mm	530 mm	880 mm	1810 mm
	Daha fazla bilgi edinin		Daha fazla bilgi edinin	Daha fazla bilgi edinin
