ZEISS Teknik Temizlik Çözümleri

Kök nedeni tanımlayın ve doğru kararları daha hızlı alın

Daha hızlı standart analiz
Parlak metalik partikülleri tek bir filtre taramasıyla tespit edin

Daha hızlı partikül sınıflandırması
Işık mikroskobu ve elektron mikroskobunu sorunsuz bir iş akışında birleştirin

Daha hızlı karar verme
Kontaminasyon kaynağını belirlemek için kritik partiküllerin kimyasal bileşimini analiz edin

Daha hızlı dokümantasyon
Tek bir iş adımında mevcut tüm sektör standartlarını karşılayan temizlik raporları oluşturun

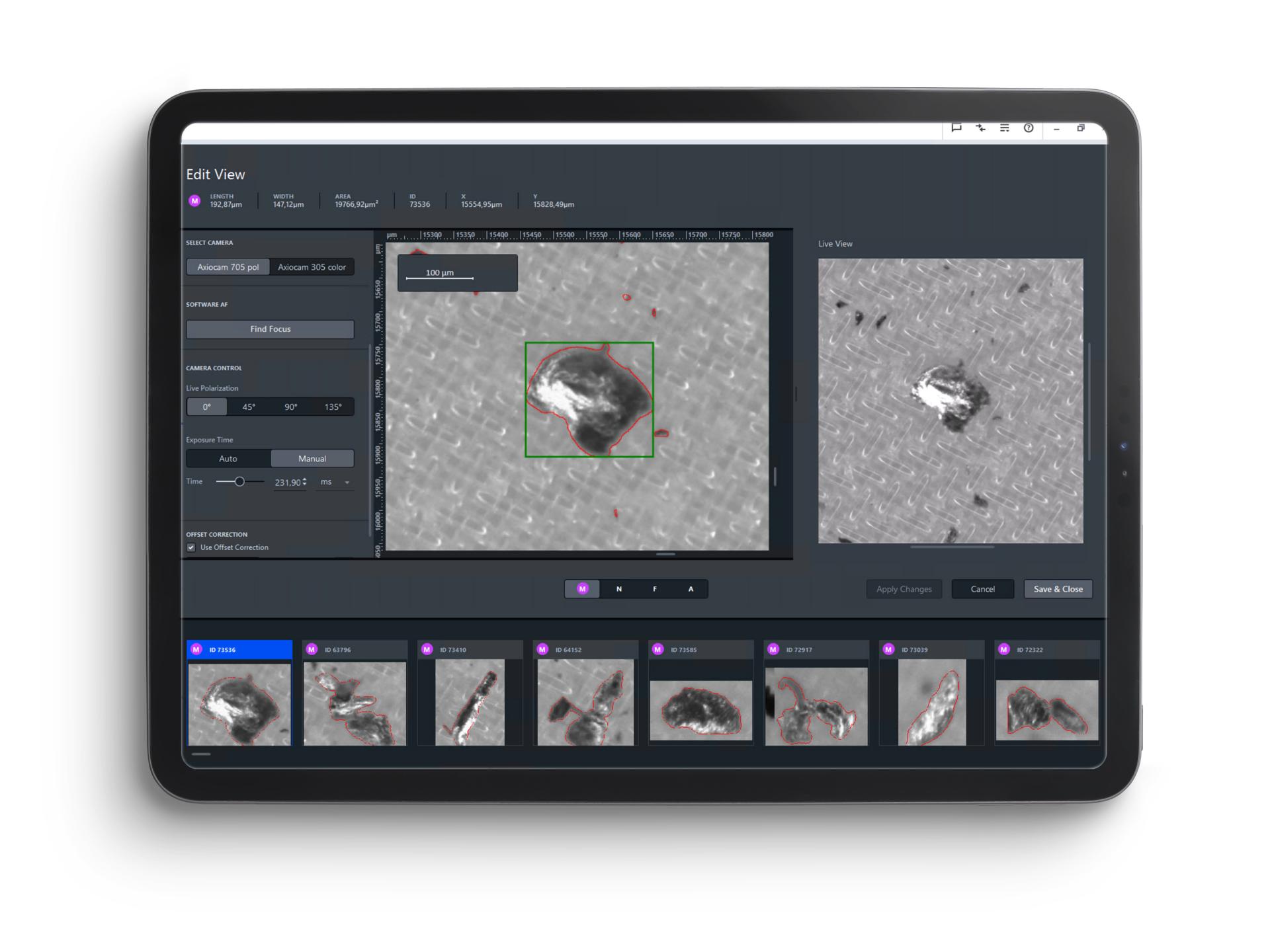

Daha hızlı partikül muayenesi
ve entegre makine öğrenimi algoritmaları ile doğrulama

Teknik temizlik nedir?

Teknik temizlik, özellikle elektrik mühendisliği veya otomotiv endüstrisi gibi bileşen imalatının gerçekleştirildiği alanlarda önemli bir rol oynamaktadır. Partiküllere duyarlı noktalarda kontaminasyon meydana gelirse bu durum hızlı bir şekilde işlevsel bozukluklara ve hatta arızalara yol açabilir. Bir sistemdeki kalıntı kir, hiçbir hasar meydana gelmeyecek kadar düşükse sistem teknik olarak temiz kabul edilir.

Teknik temizlik özellikle aşağıdaki sektörlerde önemlidir:

Otomotiv ve elektrikli araçlar
Tıp sektörü
Makine mühendisliği
Katmanlı imalat
Elektrik mühendisliği ve batarya üretimi
Optik endüstrisi
Yağ analizi ve hidrolikler

Teknik temizlik neden bu kadar önemli?

Teknolojik ilerleme nedeniyle birçok sektör giderek daha karmaşık sistemlere ihtiyaç duymaktadır. 1990'lı yılların başlarında, otomotiv endüstrisinde bileşenlerdeki kontaminasyondan kaynaklanan hasarlarda bir artış görülmüştü. Prosedürlerin standartlaştırılmasına ihtiyaç duyulduğu kısa sürede anlaşıldı. "Teknik Temizlik Testi - İşlevsel Olarak İlgili Otomotiv Parçalarının Partikül Kontaminasyonu" olarak da anılan "VDA 19 Kılavuzu" 2004 yılında yayınlanmış ve 2015 yılında VDA 19 Bölüm 1 olarak revize edilmiştir. Uluslararası düzeyde, ISO 16232 (2007) standart düzenlemeler setini oluşturmaktadır. 2010 tarihli VDA 19 Bölüm 2, tertibat üretiminin temizlikle ilgili oryantasyonu için bir kurallar kılavuzu içermektedir.

VDA 19 Bölüm 1, çeşitli kontaminasyon türlerini net olarak tanımlamaktadır. Bu tanımlar yardımıyla, temizlik analizleri ve diğer teknik temizlik süreçleri ile kontaminasyon tespit edilebilir ve uygun kararlar alınabilir. Amaç, bileşenler üzerindeki kalıntı kirleri önlemektir.

Partiküller	Lifler
Katı cisimler: Metal Plastikler Mineraller Sakızlar Tuzlar	Uzunluğun genişliğe oranı 1:20'dir Bir lifin genişliği: ≤50 µm

Proses açısından kritik kontaminasyonu karakterize etmek için korelatif partikül analizi

Tedarikçiler, üreticiler ve son kullanıcılar sürekli olarak daha yüksek kalite standartları beklemektedir. Bu nedenle, üretim prosesi boyunca işlevsel olarak ilgili parçaların ve bileşenlerin kontaminasyonunu önlemek için yenilikçi bir şekilde tasarlanmış bir temizlik prosesi gereklidir. Teknik temizliğe yönelik ZEISS çözümleri, kontaminasyonun kök nedenini tanımlar ve doğru kararın daha hızlı alınmasını sağlar.

Üçüncü Taraf İçerikleri Engellendi

Çerez tercihlerinizden dolayı video oynatıcı engellendi. Ayarları değiştirmek ve videoyu oynatmak için lütfen aşağıdaki tuşa tıklayın ve "Fonksiyonel" izleme teknolojilerinin kullanımına izin verin.

Avusturyalı bir büyük motor üreticisinin on yıl önce neden teknik temizlik standartlarını uygulamaya koyduğunu başarı hikayemizde öğrenin. Ayrıca ZEISS EVO taramalı elektron mikroskobunun bu konuda neden kilit bir rol oynadığını öğrenin.

Samanlıkta iğne aramak
Üçüncü Taraf İçerikleri Engellendi

Çerez tercihlerinizden dolayı video oynatıcı engellendi. Ayarları değiştirmek ve videoyu oynatmak için lütfen aşağıdaki tuşa tıklayın ve "Fonksiyonel" izleme teknolojilerinin kullanımına izin verin.

Kök nedeni nasıl tanımlarsınız? ZEISS Teknik Temizlik Çözümleri
Üçüncü Taraf İçerikleri Engellendi

Çerez tercihlerinizden dolayı video oynatıcı engellendi. Ayarları değiştirmek ve videoyu oynatmak için lütfen aşağıdaki tuşa tıklayın ve "Fonksiyonel" izleme teknolojilerinin kullanımına izin verin.

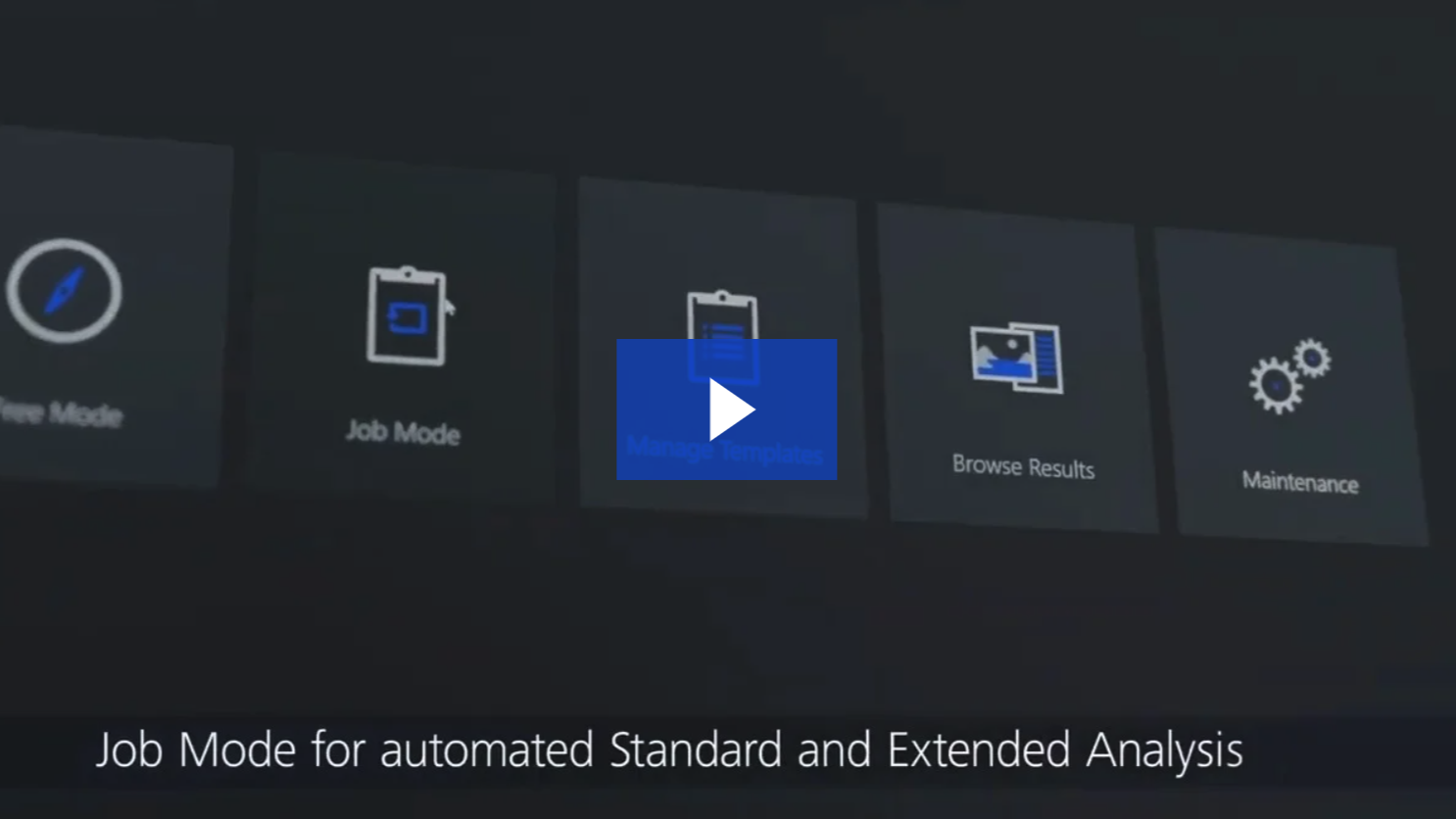

ZEISS ZEN core Teknik Temizlik Analizinde nesne sınıflandırması için verimliliğinizi artırın.
Üçüncü Taraf İçerikleri Engellendi

Çerez tercihlerinizden dolayı video oynatıcı engellendi. Ayarları değiştirmek ve videoyu oynatmak için lütfen aşağıdaki tuşa tıklayın ve "Fonksiyonel" izleme teknolojilerinin kullanımına izin verin.

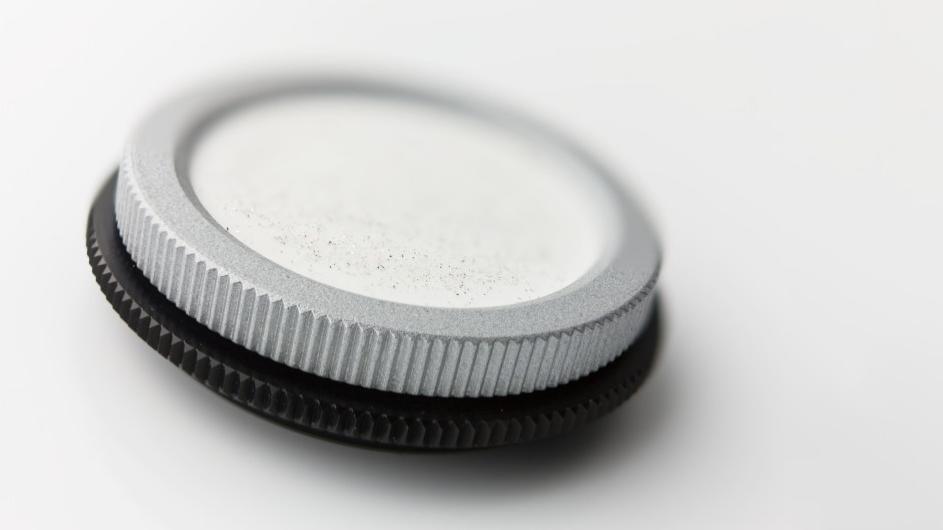

Ekstraksiyon ve Filtreleme ile ZEISS Teknik Temizlik İş Akışı

Teknik temizlik çözümleri sayesinde optimize edilmiş prosesler

Maksimum temizlik - Maksimum kalite

Partikül kontaminasyonu her üründe verimliliğin, işlevselliğin ve uzun ömürlülüğün düşmanıdır. Örneğin, araştırmalar hidrolik ve yağ dolu sistemlerdeki arızaların ana kaynağının partikül kontaminasyonu olduğunu göstermiştir. Yağ analizi, bakım maliyetlerini en aza indirmeye ve makine çalışma süresini artırmaya yardımcı olur.

İmalat endüstrisinin ihtiyaçlarına göre uyarlanmıştır

ZEISS Teknik Temizlik Çözümleri, otomotiv üreticileri ve tedarikçileri ile işbirliği içinde geliştirilmiştir. Bunların kullanımı kolay ve sezgisel yüksek performanslı partikül tanımlama ve karakterizasyon sistemlerine ilişkin özel ihtiyaçları vardı.

Sonuç olarak, ZEISS çözümlerinin kullanımı kolaydır, birden fazla konumda ve her türlü üretim ortamında veya endüstriyel ortamda kullanılabilirler ve mikroskopi uzmanı olmayan kullanıcılar tarafından da uygulanabilirler.

ZEISS Teknik Temizlik Çözümleri, yerleşik endüstri standartlarıyla uyumludur:

Bileşenlerin teknik temizliği	Yağ temizliği	Üretim prosesinde tıbbi cihazların temizliği
VDS 19.1	ISO 4406	VDI 2083, bölüm 21
VDA 19.2 (Illig Değeri)	ISO 4007
ISO 16232	DIN 51455
	SAE AS 4059

Tek bir iş adımında ilgili tüm verileri içeren temizlik raporları oluşturmak için ZEISS mikroskopları ve HYDAC ekstraksiyon cihazları, daha fazla üretkenlik için sorunsuz bir iş akışında verileri tek bir raporda bir araya getirebilir. ZEISS'in HYDAC cihazlarından gelen verileri raporlamaya nasıl entegre ettiği hakkında her şeyi dergimizden öğrenebilirsiniz.

ZEISS One-Scan Teknolojisi ile yüzde 50 daha hızlı

Yenilikçi ZEISS yazılım çözümü ile daha verimli

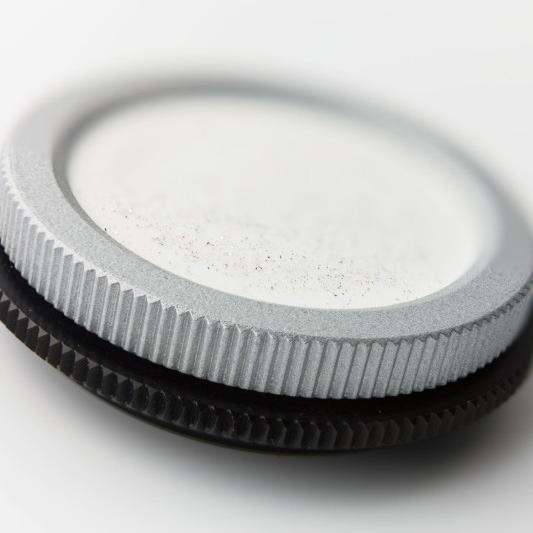

Partiküllerin miktarının ve boyutlarının ölçülmesine ek olarak, teknik temizlik standartları metalik parlak ve parlak olmayan partiküller arasında ayrım yapılmasını da gerektirmektedir. Geleneksel yöntemler bu ayrımı ancak filtre membranını her seferinde farklı polarizör ve analizör yönleriyle iki kez tarayarak yapabilmektedir. Ödüllü ZEISS One-Scan Teknolojisi ile bu işlemin artık tek bir tarama ile yapılması mümkün, bu da sonuç alma süresini yüzde 50'ye kadar kısaltmaktadır. Mart 2021'de Fraunhofer Institute for Manufacturing Engineering and Automation (IPA), REINER yarışmasında ZEISS One-Scan Teknolojisini birincilikle ödüllendirdi! Fraunhofer Saflık Teknolojisi Ödülü.

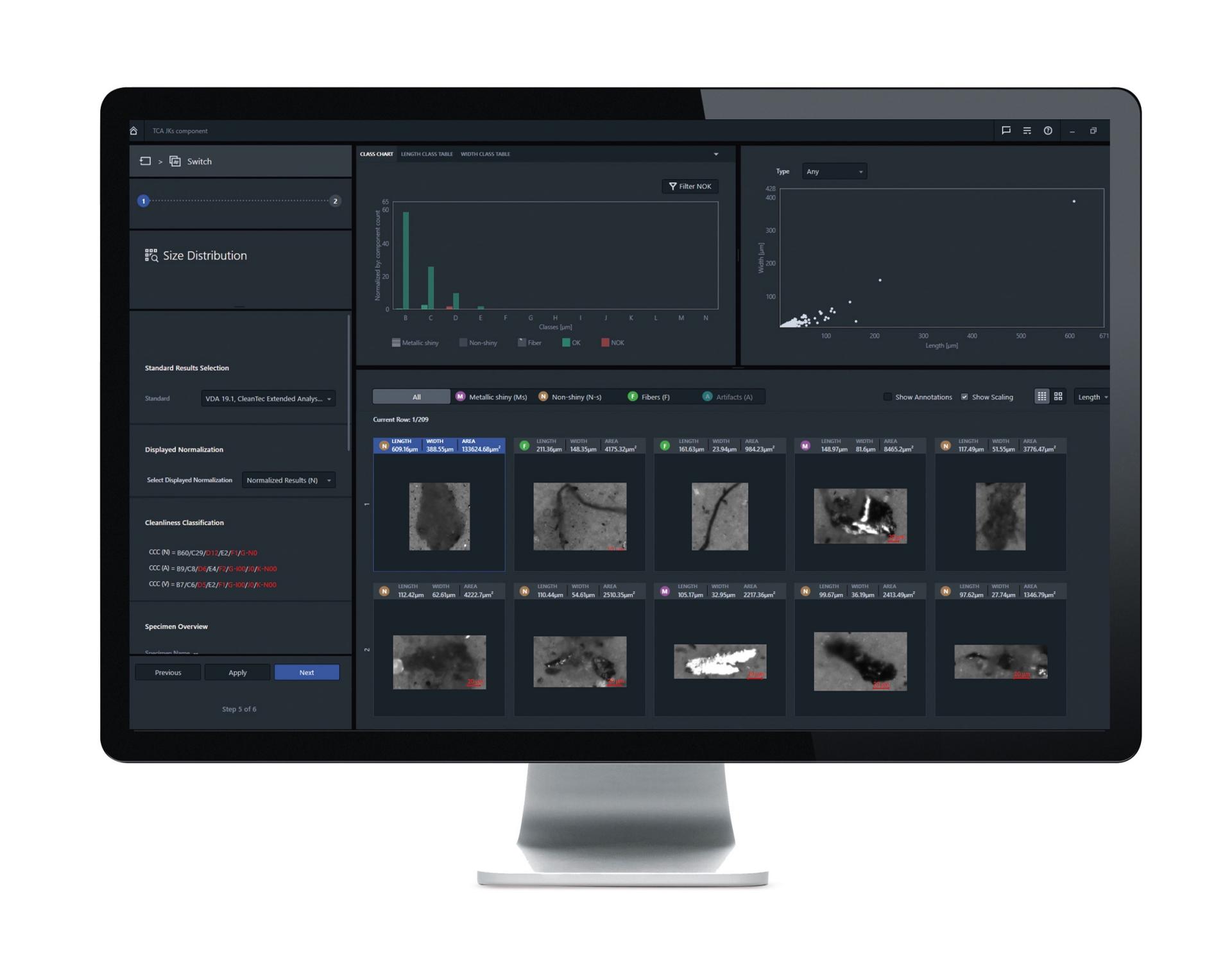

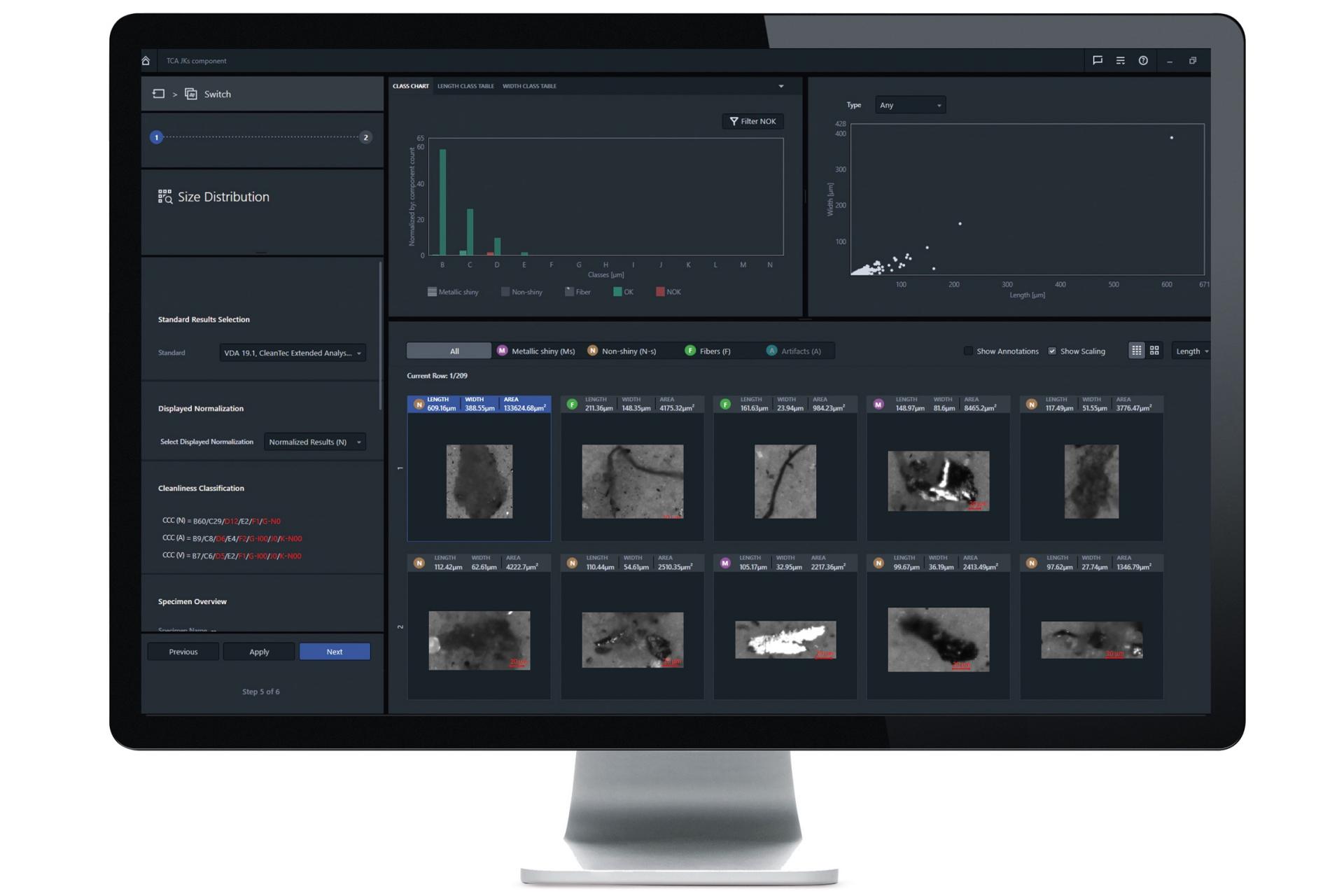

ZEISS ZEN core Teknik Temizlik Analizi ile değerlendirme şunları içerir:

Tam otomatik değerlendirme
Artefaktların boyutu, uzunluğu, alanı ve koordinatları hakkında bilgi
Metalik parlak ve metalik olmayan parlak partiküller arasındaki ayrım, filtre membranının tek bir kez taranmasıyla yapılabilir
Ürün parmak izi ile nokta bulutu olarak boyut sınıflarına bölünmüş artefaktlar

Maksimum üretkenlik. Teknik temizlik analizi ile mümkün

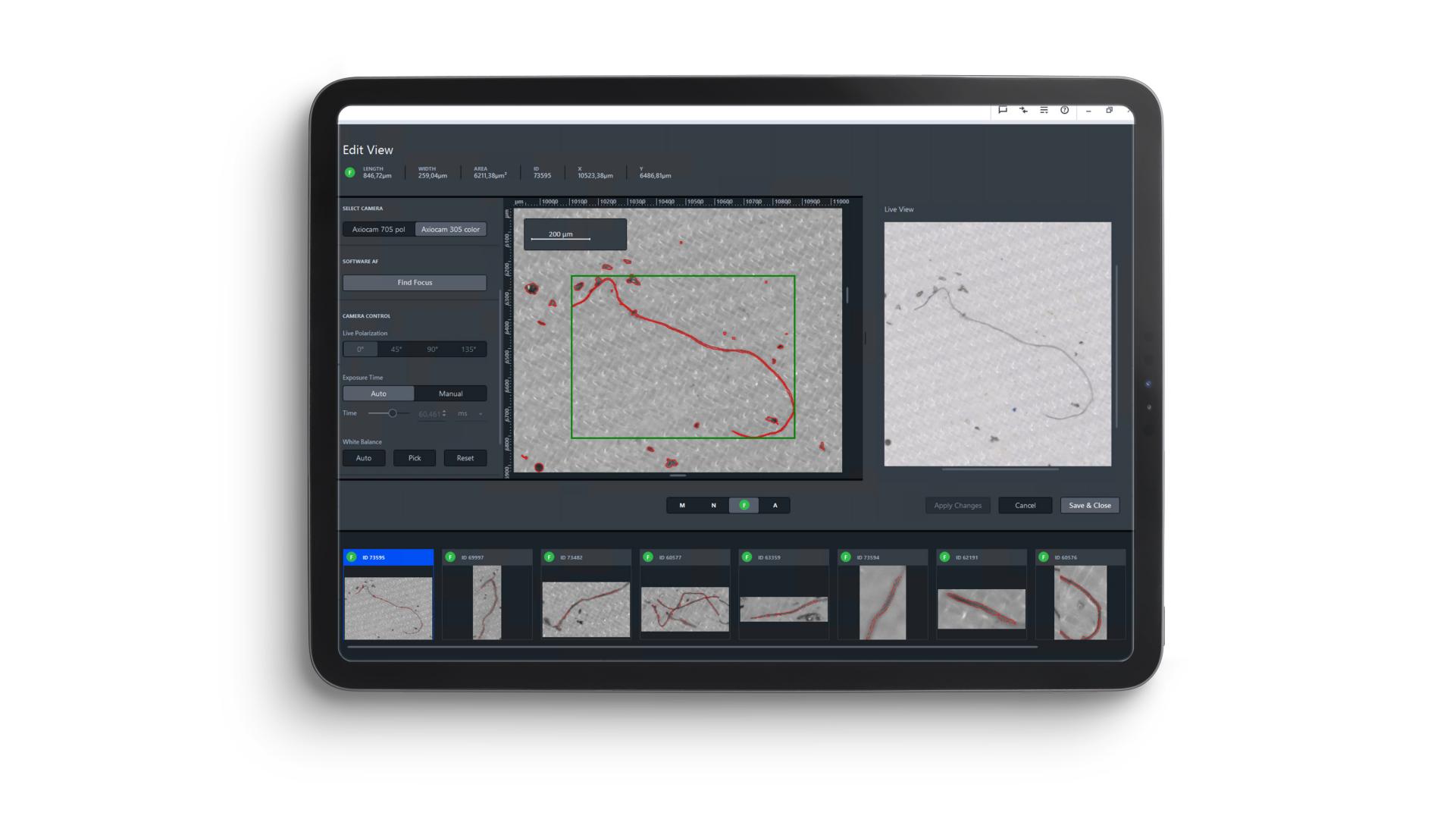

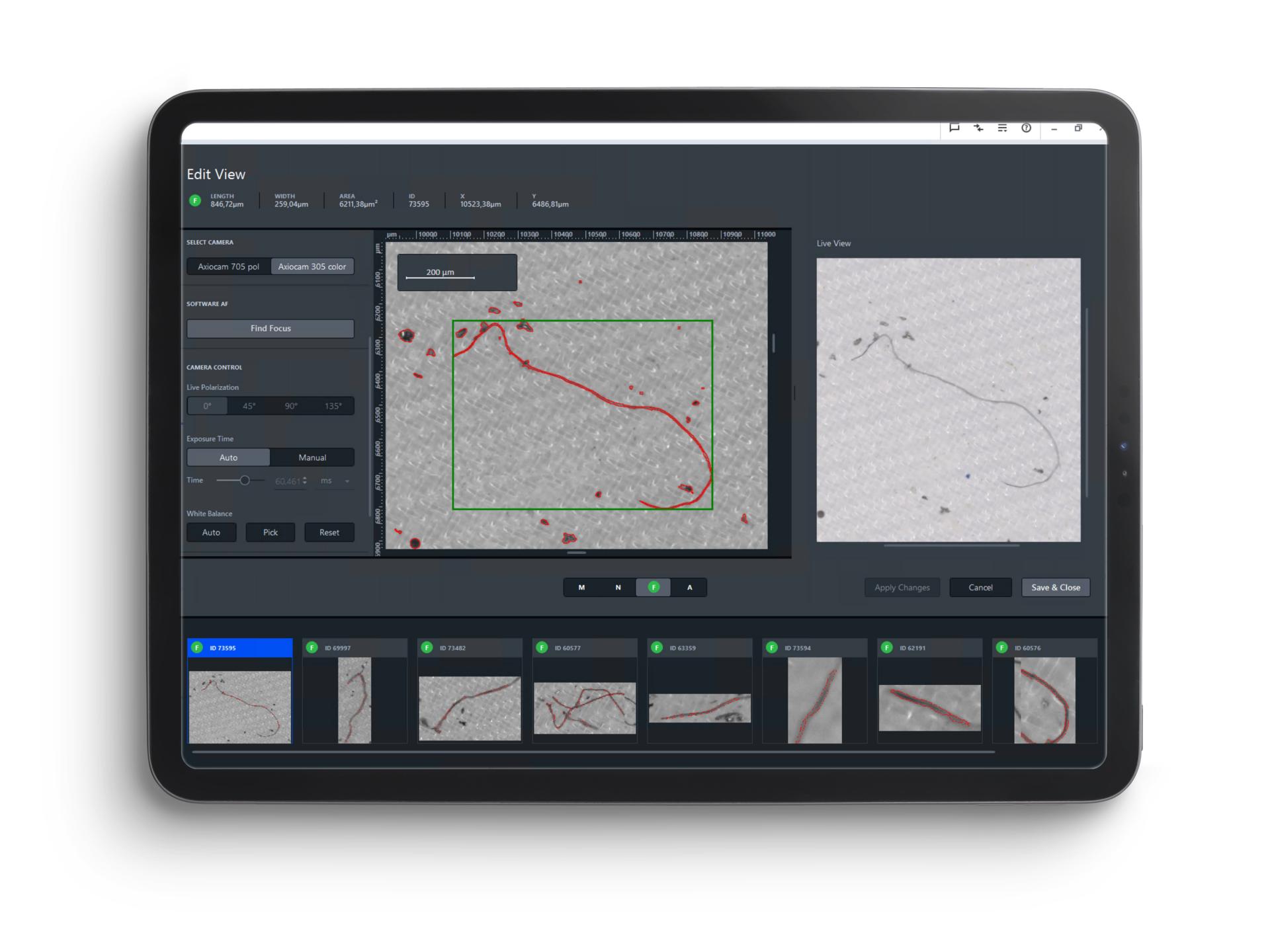

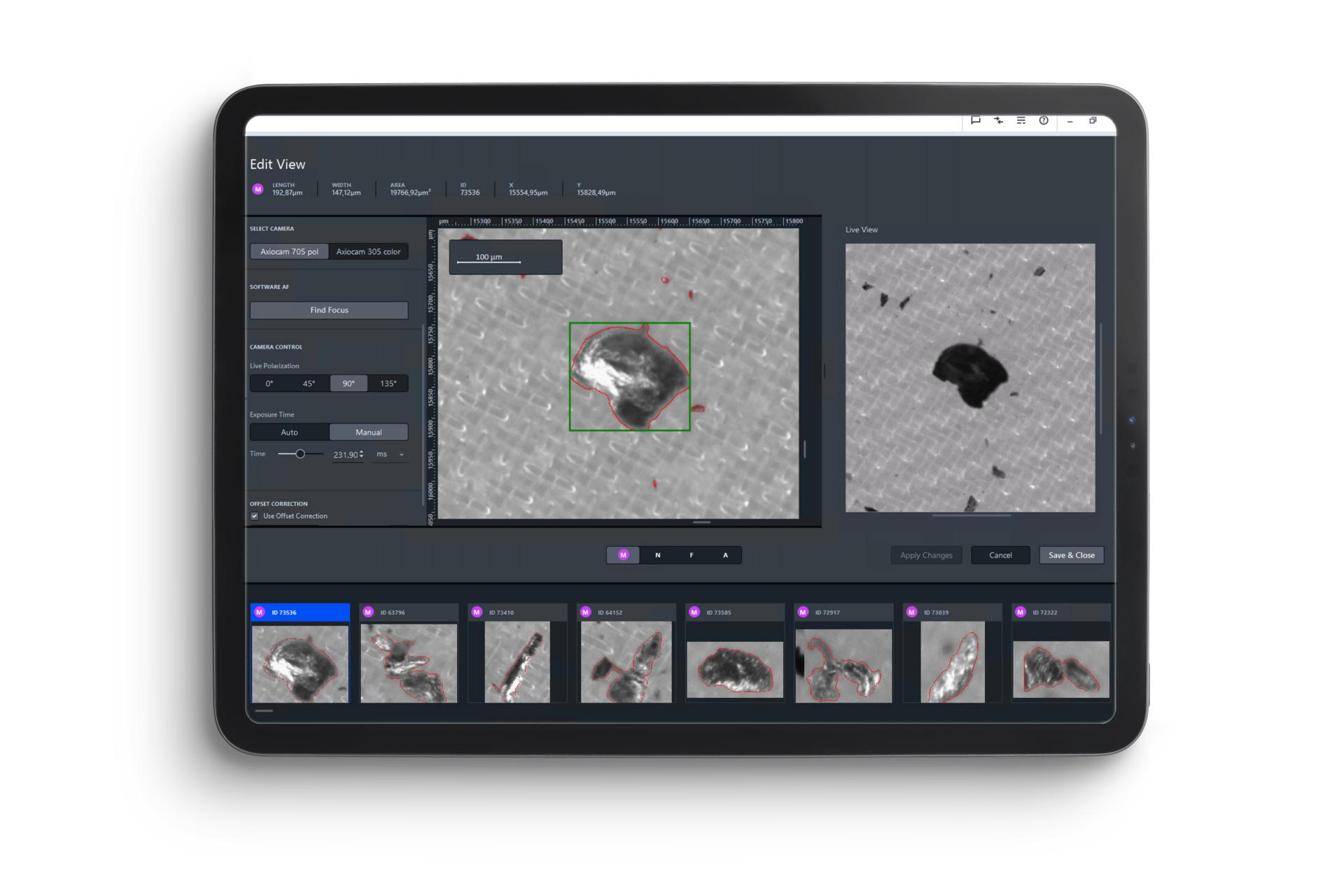

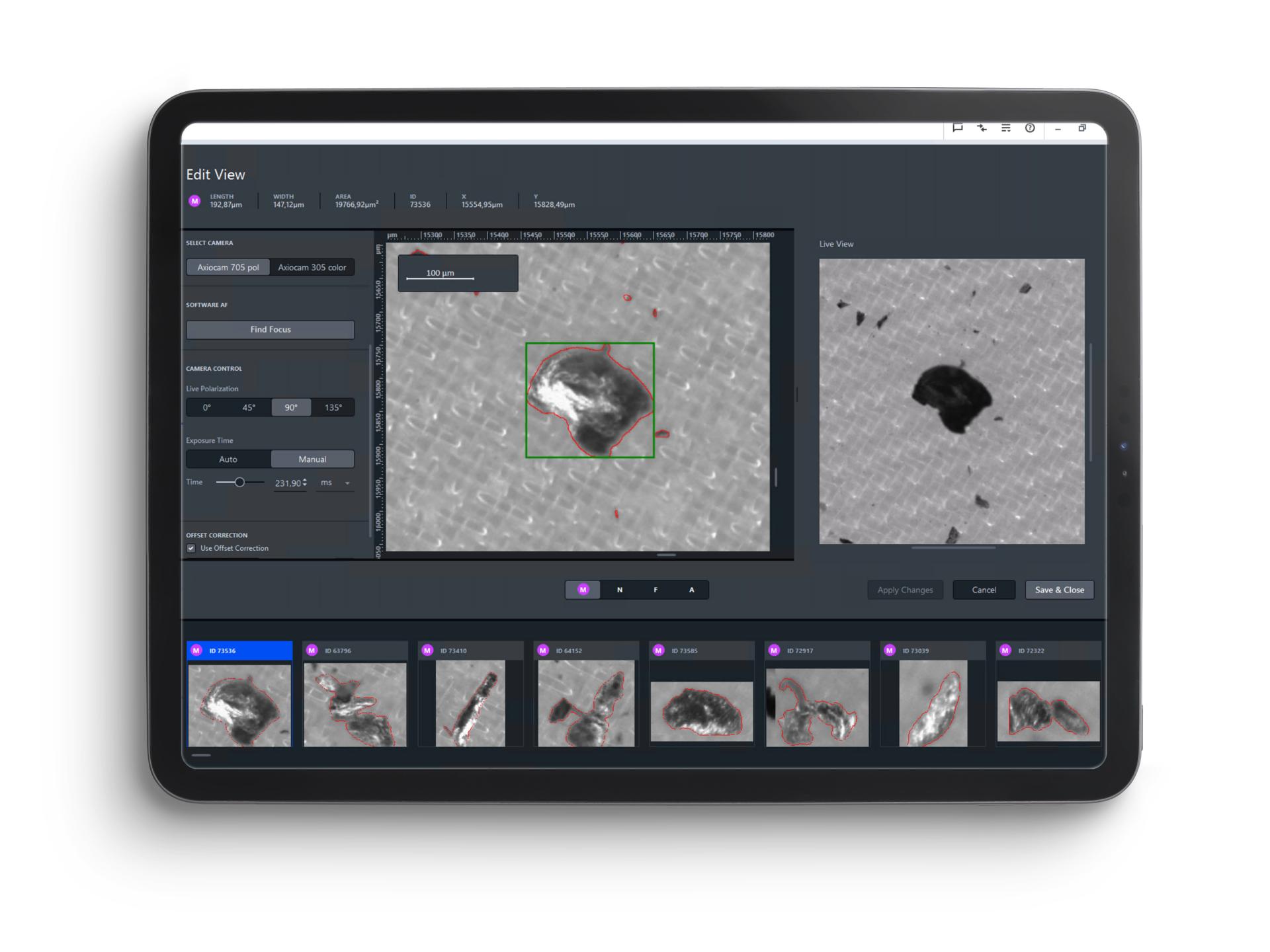

ZEISS yazılımı, makine öğrenimi ile partiküllerin sınıflandırılması işlemini hızlandırır.

Teknik temizlik, endüstriyel mikroskopi sektöründeki ZEN core yazılım portföyünün bir parçasıdır. ZEISS, partikül sınıflandırmasını optimize etmek için artık ZEISS ZEN core kullanıcılarına makine öğrenimine dayalı önceden eğitilmiş üç modül içeren Teknik Temizlik Analizi ("TCA") çözümünü sunmaktadır. Bu modül, analiz edilen bir görüntünün ölçülen parametrelerine dayalı olarak partikülleri sınıflandırma işlevini sunmaktadır. Numuneler, kullanıcılar ve müşteriler tarafından ek olarak eğitilebilen önceden eğitilmiş üç makine öğrenimi modeli kullanılarak analiz edilir. Numuneler gri ölçek belirleme yoluyla analiz edilir ve nesne sınıflandırması için önceden eğitilmiş Makine Öğrenimi modeli yeni TCA iş şablonlarında arka planda çalışırken, tür sınıflandırması mevcut partikül ölçüm sonuçlarına göre paralel olarak kontrol edilir. Makine öğrenimi algoritmaları aracılığıyla yürütülen bu tür sınıflandırması ek kontrolü, boyut, şekil, yoğunluk ve tür sınıflandırması için klasik analizle elde edilen partikül sonuçlarına "bakar" ve çeşitli özellikleri birbiriyle korele olmayan çok sayıda karar ağacında bir araya getirir. Sonuçlar, nesne sınıflandırma modeline göre eğitilmiş sınıflandırma kullanılarak her bir karar ağacı için ayrı ayrı değerlendirilir. Sonuç olarak partikül türü otomatik olarak tahmin edilir.

ZEISS Teknik Temizlik nesne sınıflandırması ile üretkenliği artırın:

Koyu metalik parçaların yanlış kalibrasyonunda %50'ye varan azalma ve %25'e varan zaman tasarrufu

Nesne sınıflandırması olan ve olmayan Partikül Görüntüsü karşılaştırması: örneğin 10 numunede bu, günde 3,5 saatlik potansiyel zaman tasarrufu anlamına gelir.

İkili Kamera Desteği

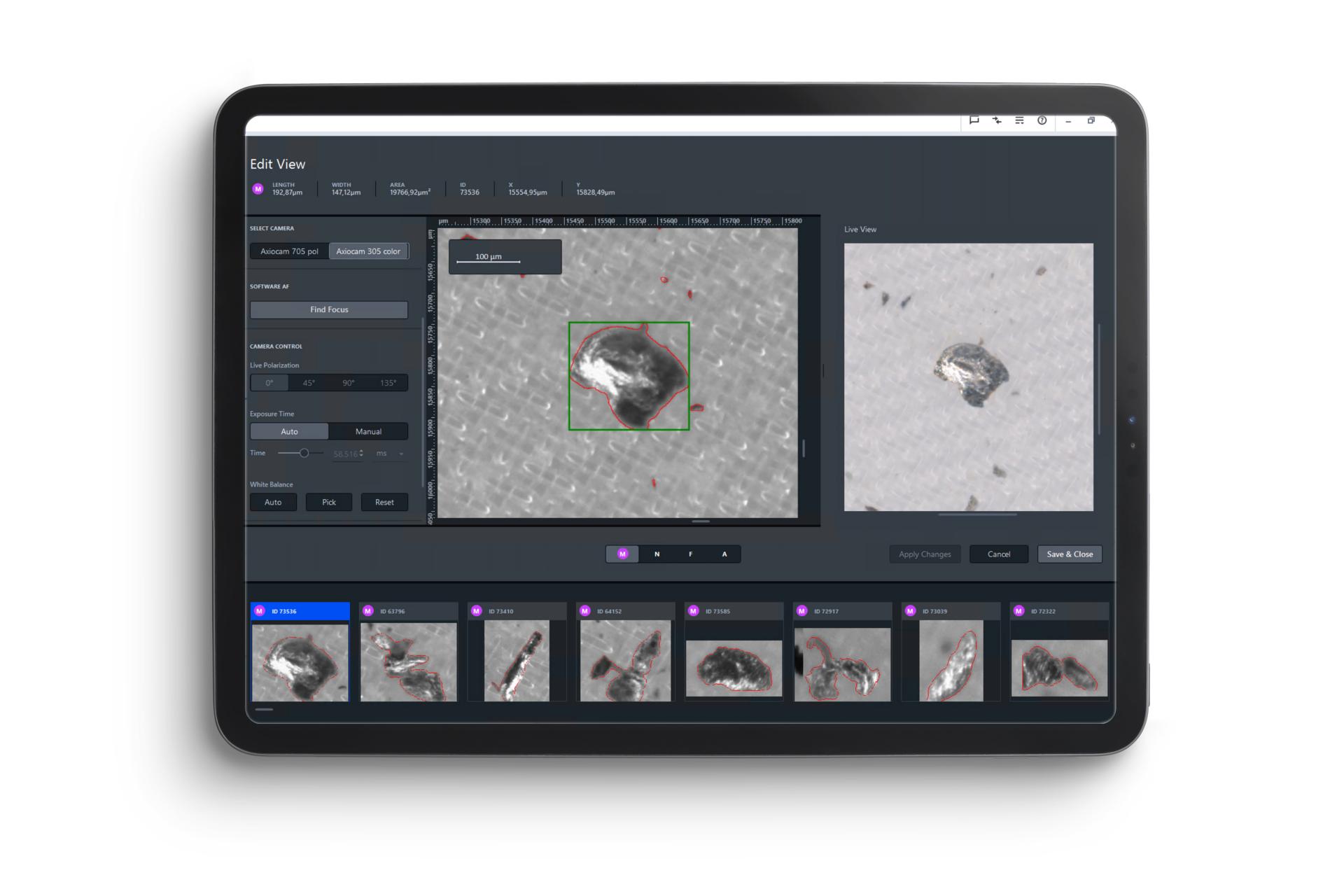

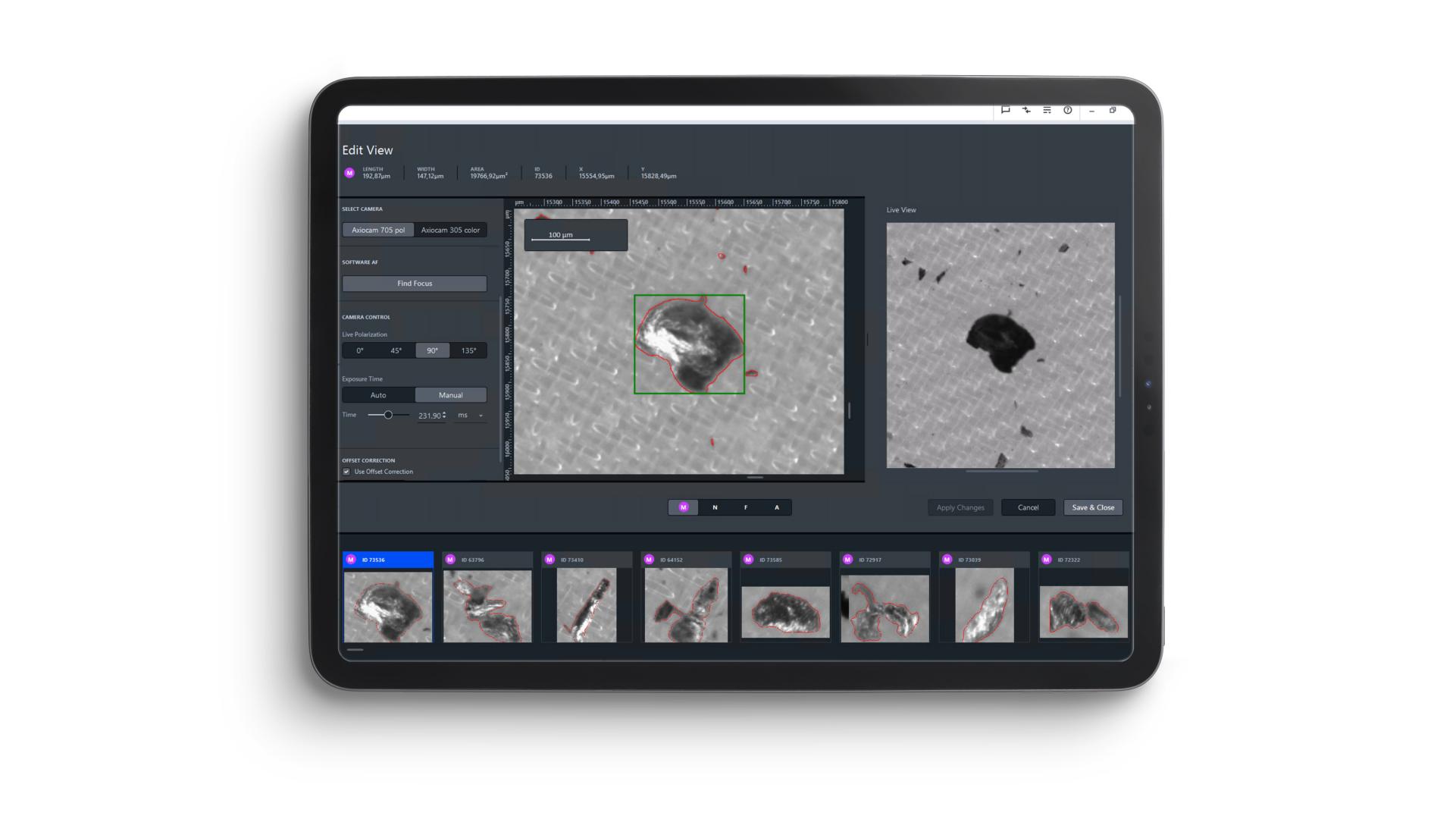

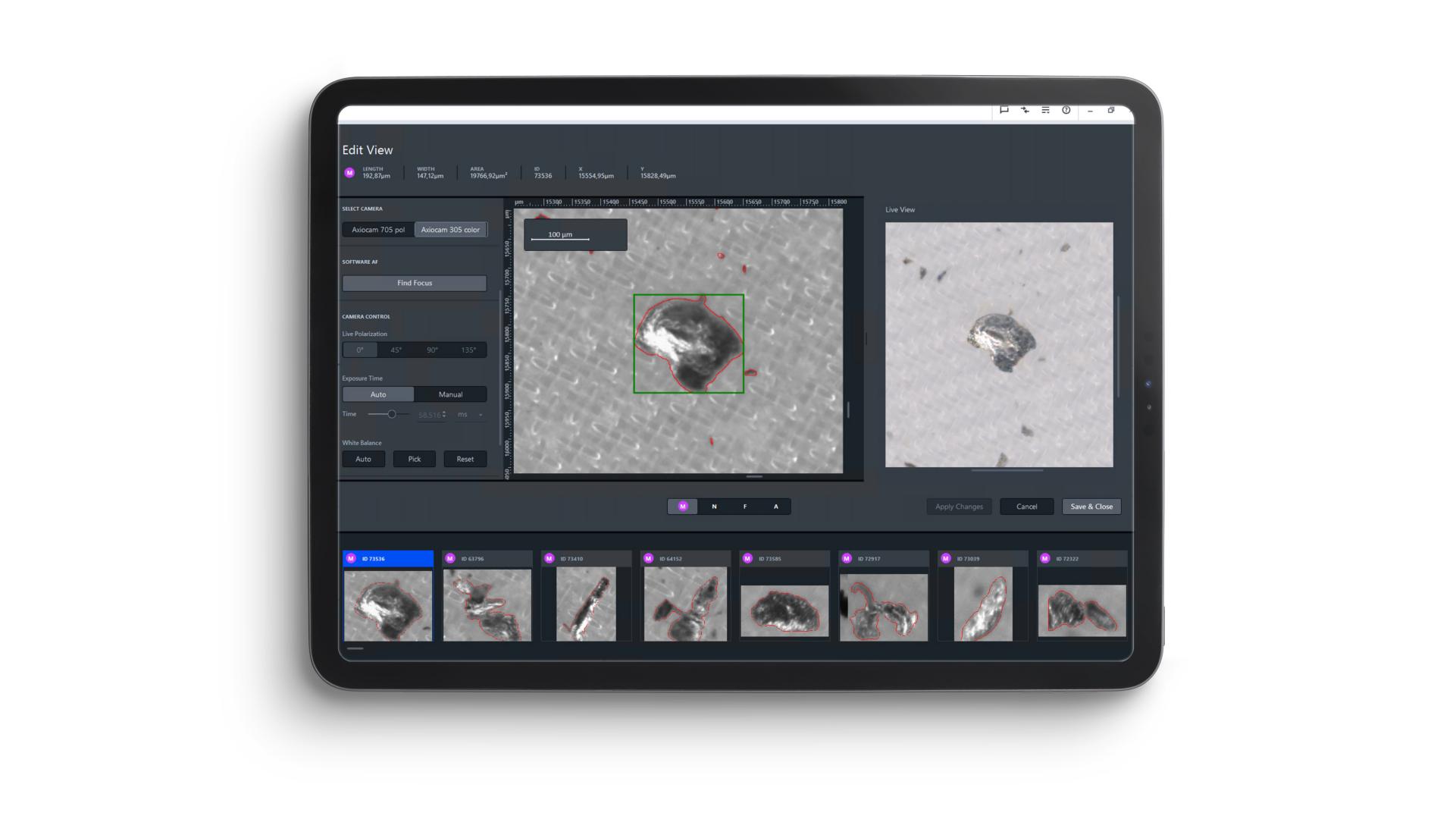

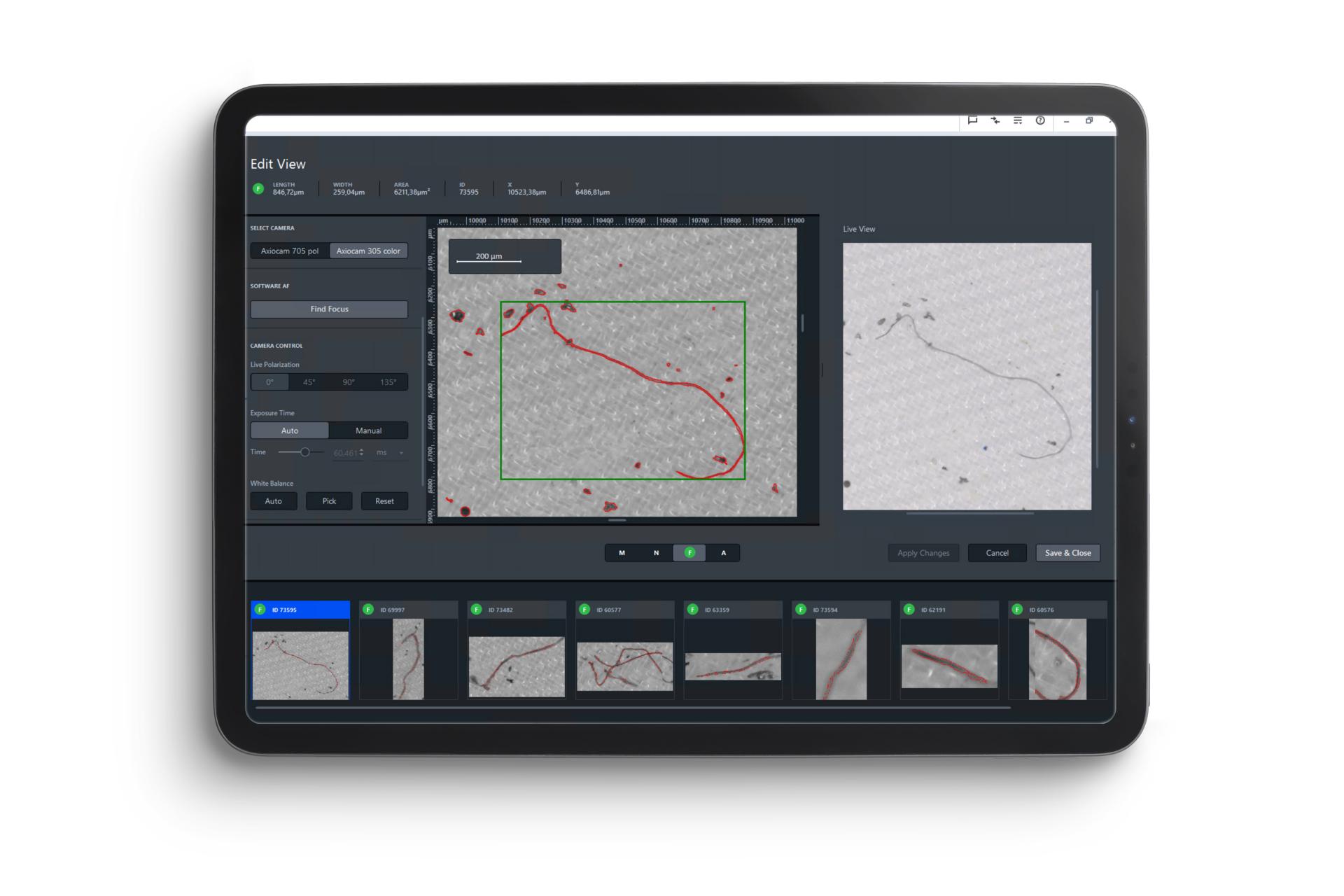

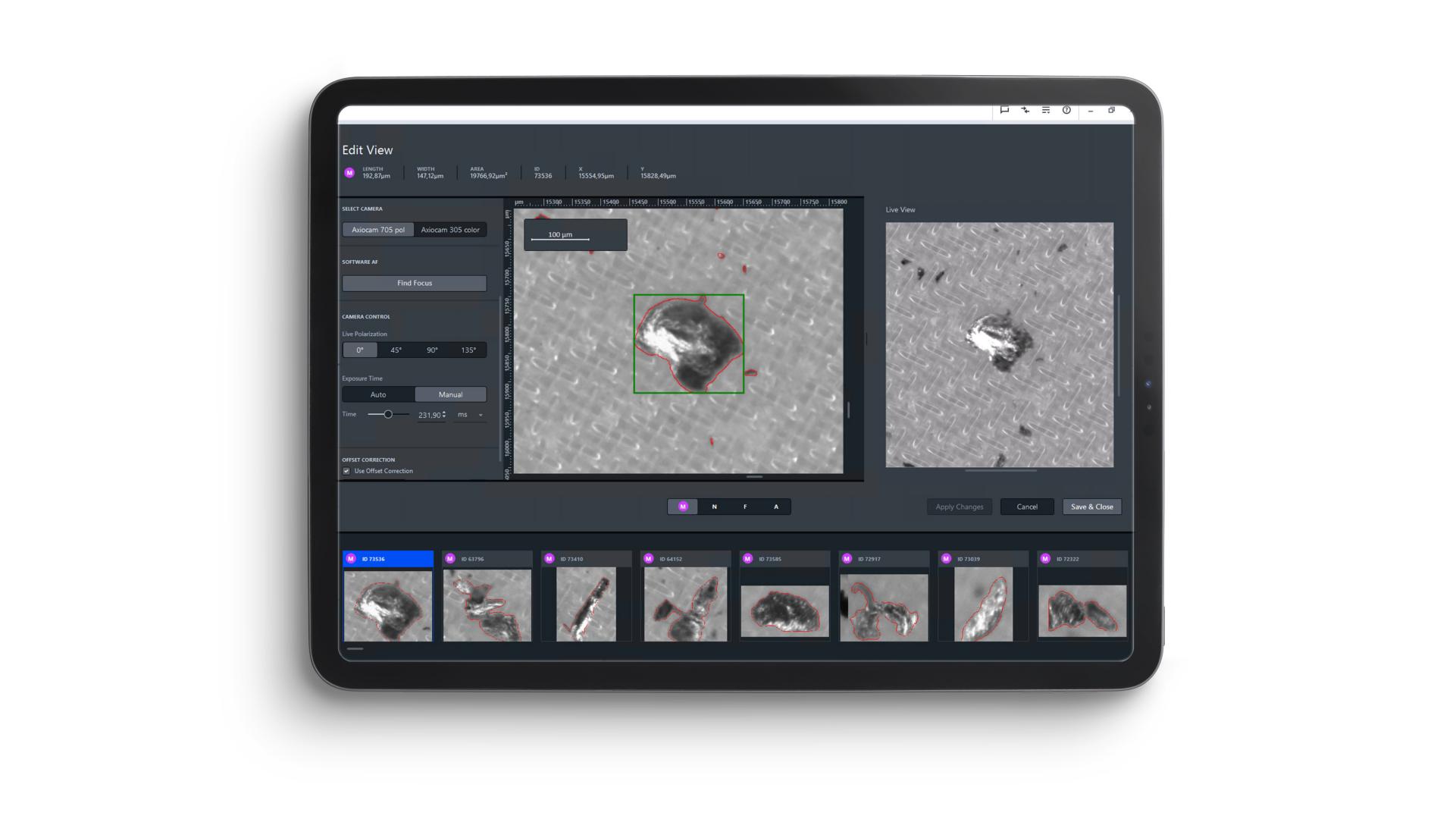

Metalografi ve teknik temizlik analizi gibi farklı analiz uygulamalarına sahip müşteriler ve laboratuvarlar, tek bir iş akışında farklı kamera modlarına, polarizasyona ve renk görünümüne ihtiyaç duyar. Axiocam 705pol ve Axiocam renkli kamera ile ZEISS ikili kamera desteği, mikroskop kullanıcıları için aşağıdaki avantajları sunar:

Metalik partiküllerin veya parlak metalografik numunelerin görsel olarak daha iyi tanımlanması için polarizasyon kanallarının canlı olarak değiştirilmesi
Partiküllerin hızlı bir şekilde muayene edilmesi ve olası kök nedenin tanımlanması için canlı renkli görünüm. Metalografik numune analizi ve muayenesi için renkli kamera.

Avantajlarınız:

Çeşitli uygulamalar için tam esneklik
İki kamera arasında doğrudan geçiş
Daha iyi sonuçlar için üretkenlik artışı ve daha fazla proses güvenliği

Standartları aşan çözümlerle teknik temizliği kontrol edin

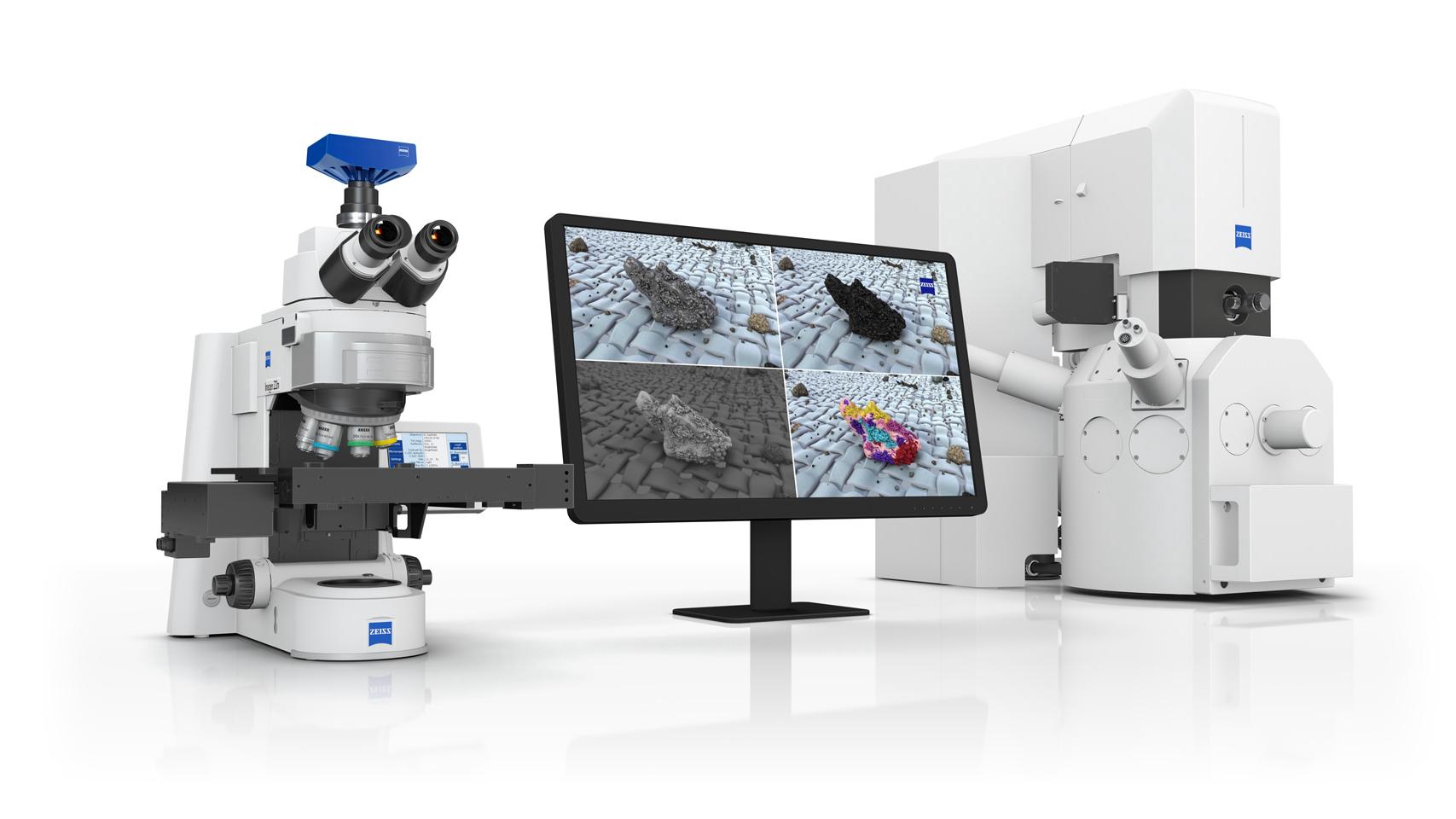

ZEISS portföyü, yalnızca partikülleri bulmakla kalmayıp aynı zamanda bunları kontaminasyonun kaynağına göre sınıflandıran son derece verimli bir iş akışında partikül tespitini ve sınıflandırmasını bir arada sağlar. ZEISS ile ışık ve elektron mikroskoplarından elde edilen verileri tek bir çalışma prosesinde birleştirerek ek bilgiler elde edebilirsiniz. Bu şekilde, kontaminasyonun nedenine ilişkin sağlam temellere dayanan bilgiler edinebilirsiniz.

ZEISS sayesinde kapsamlı teknik temizlik

Işık mikroskobu sistemleri

Potansiyel kontaminasyon tehlikelerini tanıyın

Partikülleri miktara, boyut dağılımına ve morfolojiye göre ayrıştırın ve metalik partikülleri metalik olmayan partiküllerden ve 2 μm'ye kadar olan liflerden ayırt edin. Endüstri standartlarına göre temizlik raporları oluşturun.

Korelatif partikül analizi

Gelişmiş analiz iş akışları oluşturun

Hem ışık hem de elektron mikroskoplarından elde ettiğiniz verileri tek bir iş akışında birleştiren korelatif mikroskobu kullanarak proses açısından kritik partikülleri karakterize edin ve kritik partikülleri tanımlayın.

Elektron Mikroskobu ve EDS Sistemleri

Kontaminasyon kaynaklarını bulun

Partiküllerin morfolojik özelliklerini ölçün ve partikülleri kimyasal bileşimlerine göre sınıflandırmak için tam otomatik element analizini kullanın. Elektron mikroskopları için partikül analizi yazılımı olan ZEISS SmartPI, mikroskop kontrolünü, görüntü işlemeyi ve element analizini tek bir uygulamada birleştirerek partiküllerin tespitini, analizini ve sınıflandırılmasını otomatik hale getirir.

ZEISS ile teknik temizlikte yeni bir çağa girin

ZEISS endüstriyel metroloji çözümlerinin avantajları:

En son metroloji çözümleriyle daha hızlı analizler ve kararlar
Üretim, elektrik mühendisliği, otomotiv endüstrisi ve daha birçok alanda teknik temizlik için
Yerleşik endüstri standartlarına (örn. VDA 19.1, ISO 16232) göre partikül ölçümü
Yerleşik temizlik testlerine göre kalıntı kirle kontaminasyon
Standartlaştırılmış ekstraksiyon prosedürlerine göre test ve temizlik analizi
Kapsamlı ölçüm hizmetleri yelpazesi: bakım, servis ve yedek parçalardan yazılım ve donanım yükseltmelerine, kalibrasyona, planlamaya ve danışmanlığa kadar
ZEISS Metroloji Akademisi'nde eğitim ve öğretim yoluyla metroloji alanındaki her türlü zorluk konusunda hem kendiniz hem de çalışanlarınız için destek alabilirsiniz
