Geometrik boyutlandırma ve toleranslandırma (GD&T)

Kaliteyi artırın ve maliyetleri düşürün

Günümüzün modern üretim makineleri çok yüksek hassasiyet derecelerine ulaşabilmektedir. Bununla birlikte iş parçaları nominal boyutlarında ve geometrilerinde istenmeyen sapmalara maruz kalmaya devam etmektedir. Ortaya çıkan kalite kayıplarını ve maliyet artışlarını sınırlaması için üreticiler ve metroloji uzmanları toleranslara güvenmektedir. Toleranslar, nominal değere göre ne kadar sapmanın kabul edilebilir olduğunu ve bir parçanın ne zaman "OK değil" (NOK) olarak kabul edilip dolayısıyla iyileştirme yapılmadan kullanılamayacağını ifade eder.

GD&T'nin avantajları

Parçaların toleranslandırılmasında Geometrik Boyutlandırma ve Toleranslandırma (GD&T) önemli bir rol oynar. GD&T, parçada izin verilen geometrik sapmaların türünü ve biçimini son derece hassas bir şekilde tanımlar. Geleneksel toleranslama ile karşılaştırıldığında GD&T kullanan bir ürün spesifikasyonunun birçok avantajları vardır:

Basitleştirilmiş üretim ve bileşen testi
Optimal karşılaştırılabilirlik
Toleransları birleştirme seçeneği
Yuvarlak ve silindirik elemanlarda daha fazla kullanılabilir tolerans
Zincir boyutlandırma yoluyla tolerans yığılmasının engellenmesi
Karmaşık ve serbest biçimli parçalara uygunluk
Ürün ve üretim bilgileri (PMI/FTA) desteği ile bileşen testi

GD&T temsili

Çizimlerde GD&T'yi temsil etmek için uluslararası bir sembol dili geliştirilmiştir. Bunları anlaşılır posterler halinde derledik.

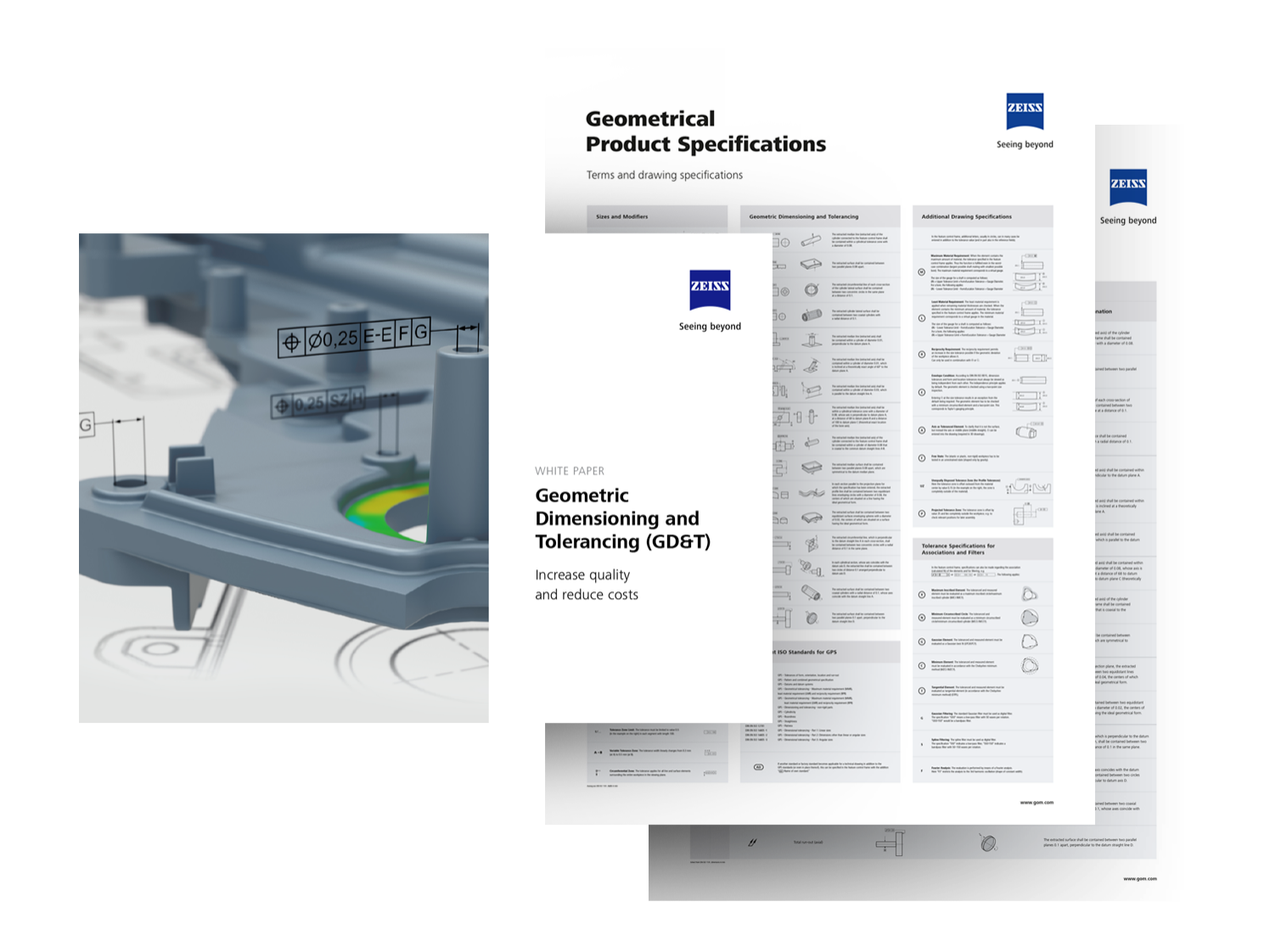

Teknik dokümanı ve posterleri indirin

Teknik dokümanımızda biçim ve pozisyon toleranslarının avantajları hakkında daha fazla bilgi edinecek ve kapsamlı uygulamalar ve pratik örnekler göreceksiniz. Posterlerimiz toleransların görsel temsiline yönelik iyi bir genel bakış sağlar.

Form yükleniyor...

ZEISS'taki veri işleme faaliyetleri hakkında daha fazla bilgi edinmek istiyorsanız lütfen veri gizliliği beyanımıza göz atın.

GD&T yorumlama

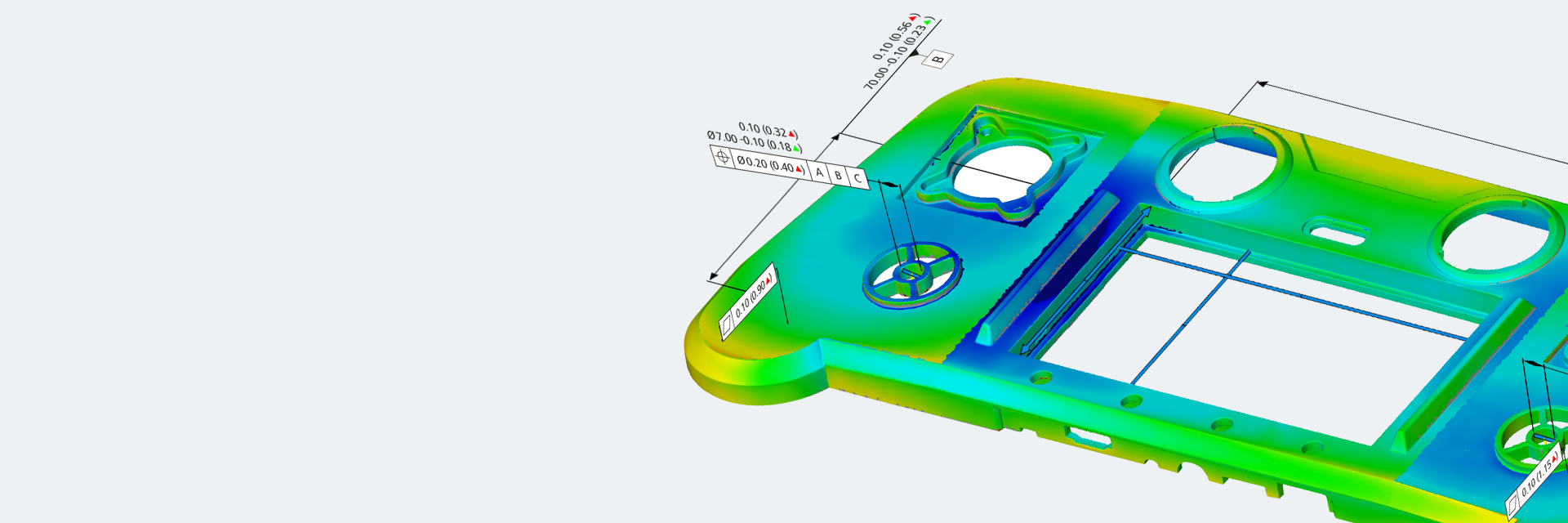

Hem GD&T hem de tolerans kontrolünün ölçüm sonuçları saf sayısal değerler olarak ifade edilir. Ancak bu rakamları yorumlamak ve belirli düzeltici eylemlere dönüştürmek zorlu bir iştir. GD&T, en kolay nominal ve gerçek değerleri renklerle kodlayan ve sapmaları temsil etmek için vektörler kullanan bir yazılım kullanılarak denetlenebilir.

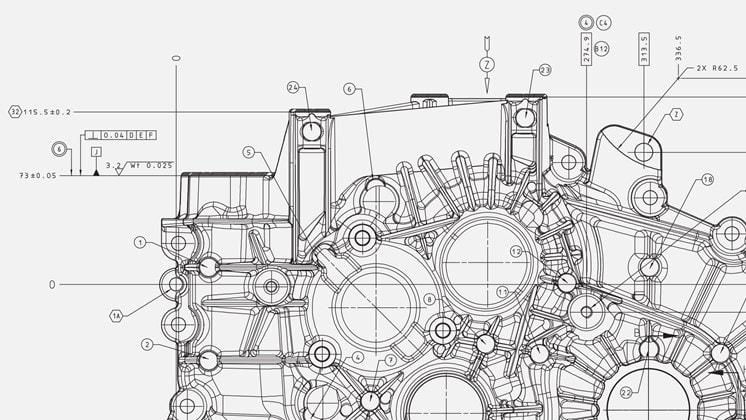

GD&T standartları

GD&T'nin belirlenmesi ve yorumlanmasıyla ilgili kurallar, semboller, tanımlar, gereklilikler, varsayılan değerler ve önerilen yöntemler standart sistemlerinde belirlenmiştir, ancak yalnızca ikisi dünya çapında kabul edilmiş ve kullanılan yöntemlerdir:

ISO GPS (geometrik ürün spesifikasyonu) - Uluslararası Standardizasyon Örgütü tarafından oluşturulmuştur

ASME Y14.5 - Amerikan Makine Mühendisleri Derneği tarafından oluşturulmuştur

Teknik doküman aracılığıyla bu standartlar arasındaki benzerlikler ve farklılıklar hakkında daha fazla bilgi edinin.
