OPTİK 3D TARAMA

ATOS Q

Kalite Q ile başlar.

ATOS Q, geniş ölçüm alanı aralığı sayesinde çeşitli uygulamalarda kullanılabilen endüstriyel bir 3D tarayıcıdır. Üst düzey otomatik sistemlerimizin birçok özelliğini bünyesinde barındırmasının yanı sıra ATOS Q'nun hafif tasarımı, bir yerden başka bir yere taşınmasını kolaylaştırarak kullanıcılara daha fazla kolaylık ve esneklik sağlar.

  • Kompakt
  • Mobil
  • Esnek
Sayfa içeriği
İletişim

Yeni kompakt sınıf ATOS

ATOS Q güvenilir ve çok yönlüdür, bu nedenle karmaşık ölçüm ve muayene görevleri için ideal çözümdür. Kompakt sistem zorlu metrolojik gereksinimleri karşılar.

  • Üçüncü Taraf İçerikleri Engellendi

    Çerez tercihlerinizden dolayı video oynatıcı engellendi. Ayarları değiştirmek ve videoyu oynatmak için lütfen aşağıdaki tuşa tıklayın ve "Fonksiyonel" izleme teknolojilerinin kullanımına izin verin.

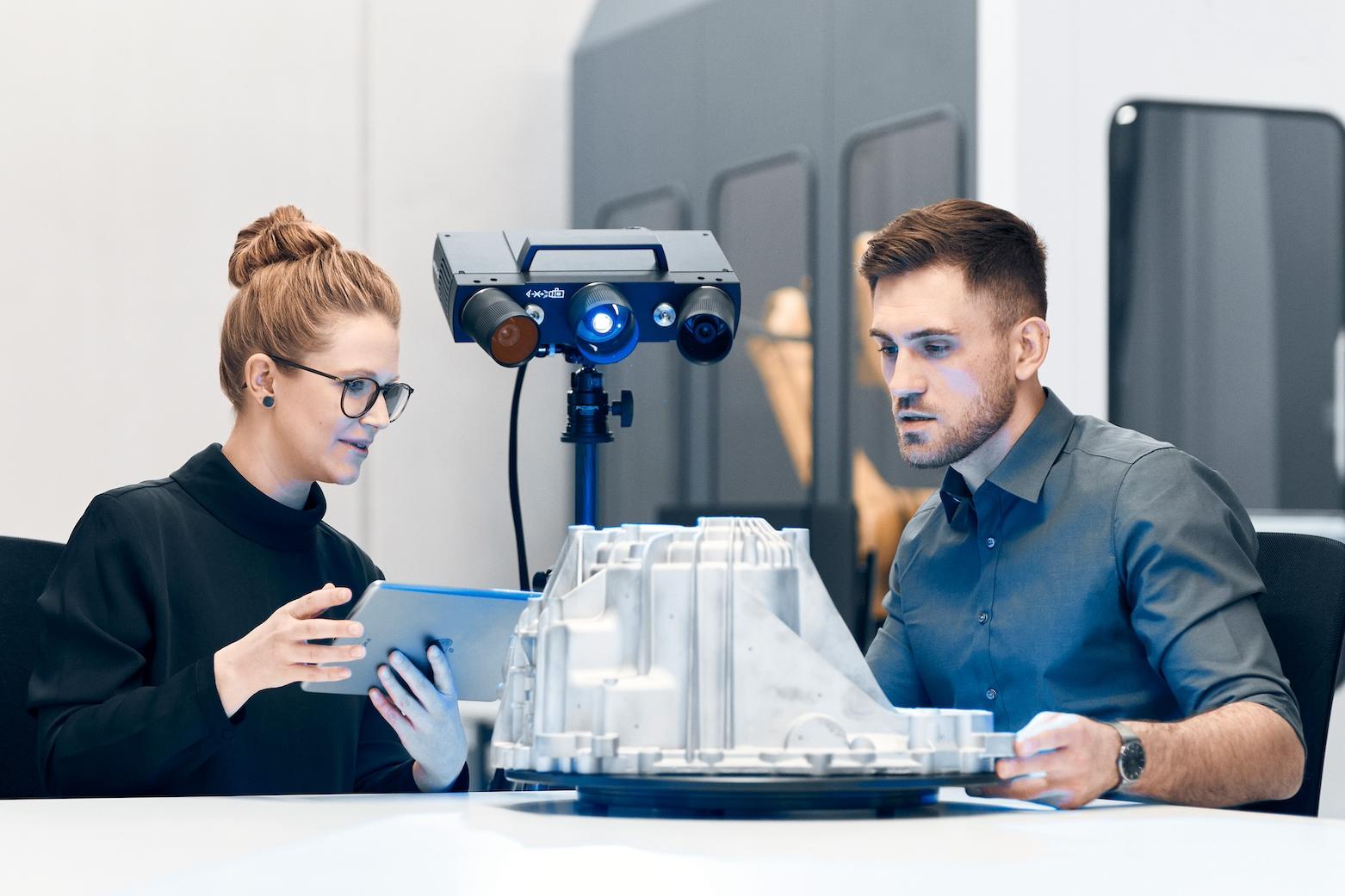

Güvenilir, gerçek bir ATOS sensörü

ATOS sensörleri neredeyse tüm sektörlerde optik 3D ölçüm sistemleri olarak kendini kanıtlamıştır. Başarıları hassas optoelektronik, sağlam sensör tasarımı ve güçlü yazılıma dayanmaktadır. ATOS Q bu başarı öyküsünü daha da ileri götürüyor: Sensör tasarım, teknoloji ve performans alanında mükemmelliğe ulaşmaktadır. Sonuç olarak gerçek ATOS DNA'sına sahip çok yönlü ve kompakt bir sistem.

  • ATOS tasarımı

    ATOS Q, endüstri kullanımı için özel olarak geliştirilmiş olup zorlu koşullar altında bile tamamen izlenebilir ölçüm sonuçları sunar. Sağlam, optik 3D sensörün optik ve elektronik sistemleri toz geçirmez ve su sıçramasına karşı dayanıklıdır, bu da tüm ATOS Q sensörlerini ölçüm odasından atölye katına geçiş için ideal çözüm kılmaktadır. Kullanıcılar basit ve rahat kullanımı nedeniyle ATOS Q sensörünü beğeniyle karşılayacaktır.

  • ATOS teknolojisi

    ATOS Q, kalite bilgilerini hızlı ve yüksek derecede ayrıntılı bir şekilde yakalayarak bu bilgileri kolayca yorumlamak için güvenilir bir zemin sağlar. Üçlü Tarama İlkesi, yansıtıcı yüzeylerin ve girintili-çıkıntılı nesnelerin ölçümü bakımından avantajlar sunar. Blue Light Equalizer, ışık kaynağının parlaklığını artırır ve projeksiyon ünitesine tek tip, beneksiz ışık aktarır.

  • ATOS performansı

    Blue Light Equalizer ve hızlı veri işleme özelliği sayesinde ATOS Q olağanüstü bir performansla etkileyici sonuçlar verir. Blue Light Equalizer, yüksek hızlı saçak projeksiyonu sağlar ve o kadar güçlüdür ki zorlu yüzeylerde bile kısa ölçüm süreleri elde edilebilir. Fiber optik kablolara ve sağlam geçmeli bağlantılara sahip endüstriyel bağlantı noktaları, yüksek veri aktarım hızı sağlar.

Çok yönlü - ATOS Q zorlukların üstesinden gelir

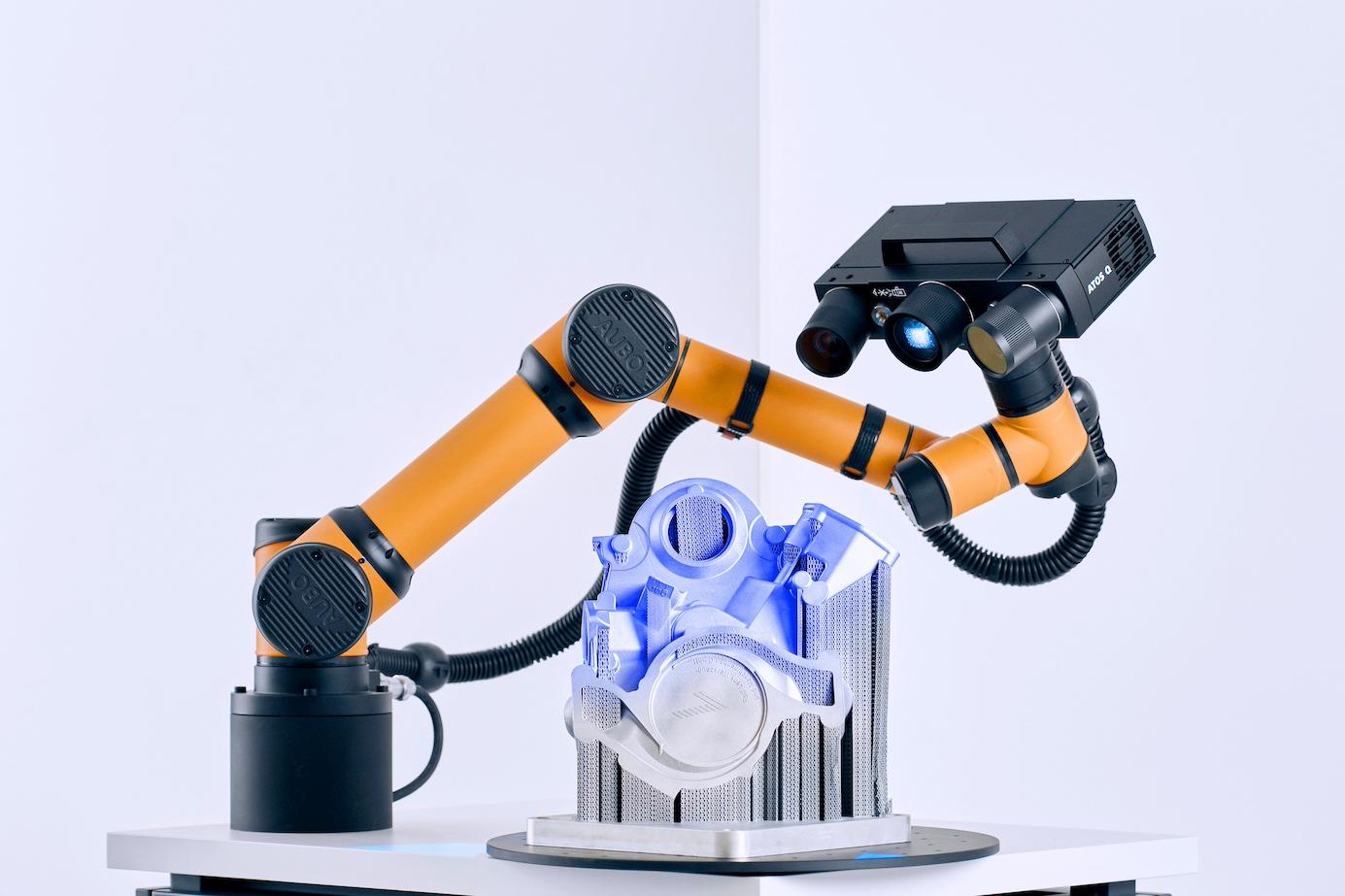

Kompakt ATOS Q sensörü çok yönlüdür. ZEISS ScanCobot'ta ve ATOS ScanBox 4105'te karmaşık ölçüm ve muayene görevlerini manuel, yarı otomatik veya tam otomatik olarak yürütür.

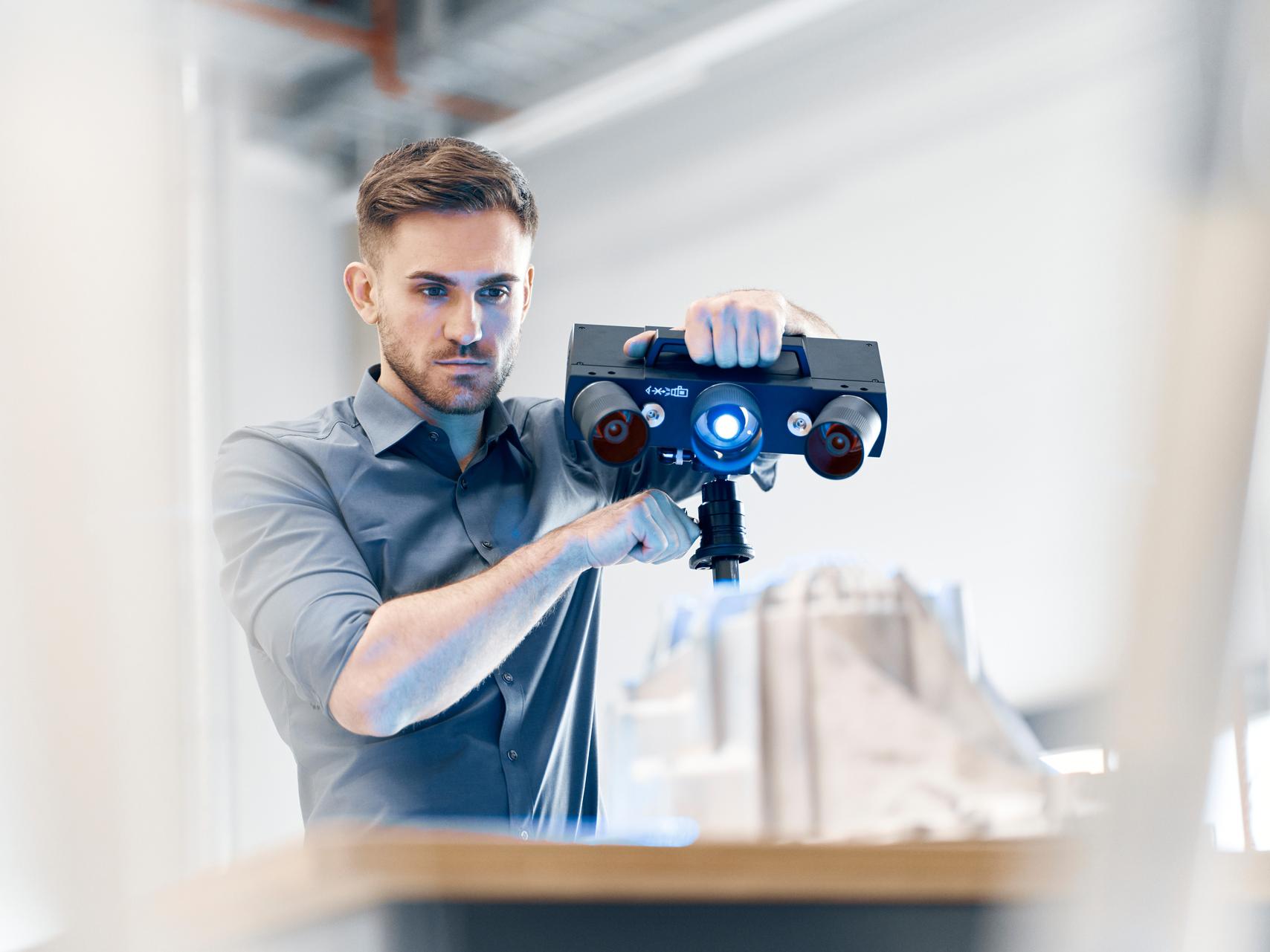

Manuel

Sadece 4 kg ağırlığı ve kompakt tasarımı ile ATOS Q hafiftir ve kolayca taşınabilir. Ölçüm odasında bir tripod üzerinde kullanılabileceği gibi üretimde mobil olarak da kullanılabilir.

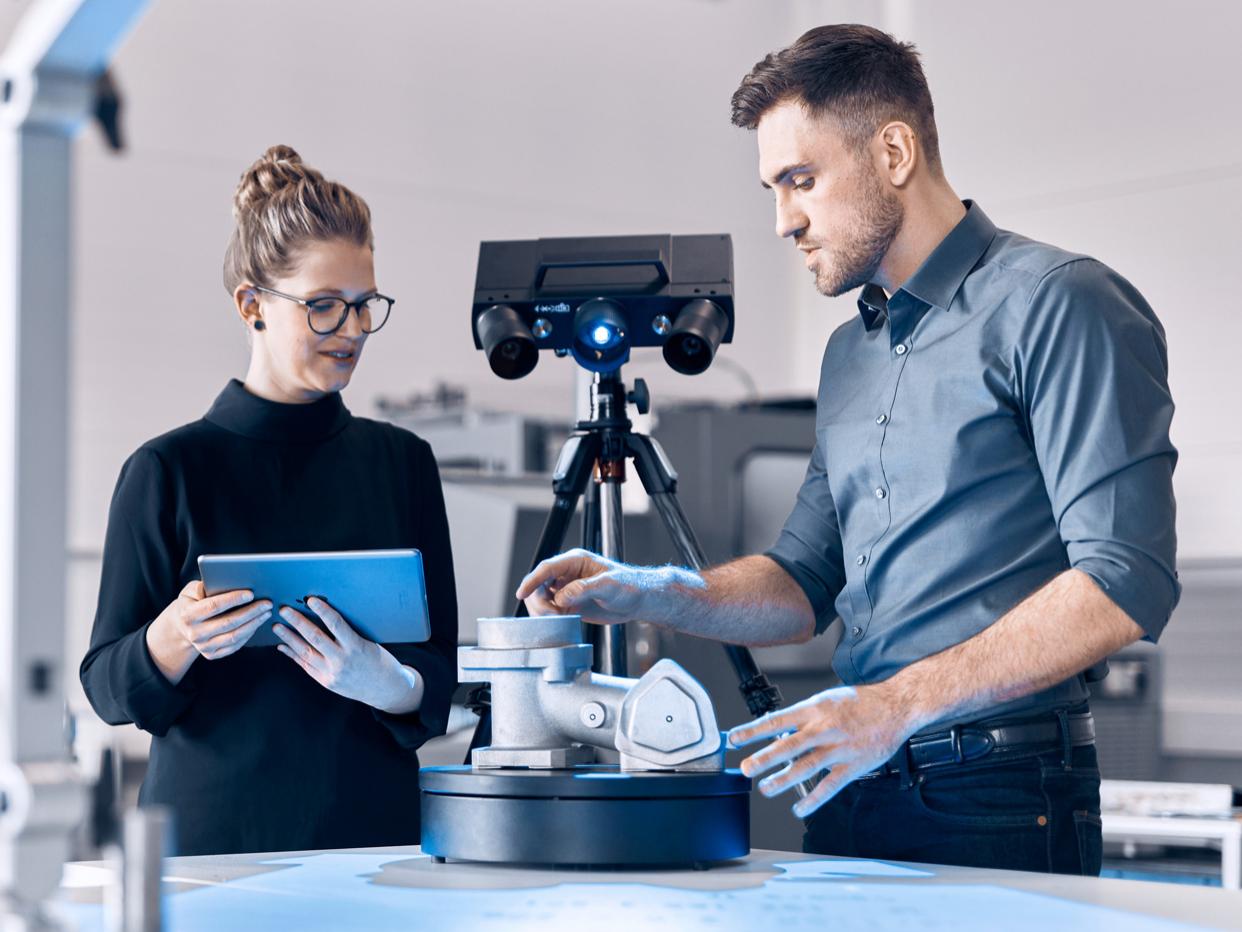

Yarı Otomatik

ATOS Q bir tripod veya alternatif olarak masa standı ve döner tabla ya da Motorize Kit ile birlikte yarı otomatik olarak kullanılabilir.

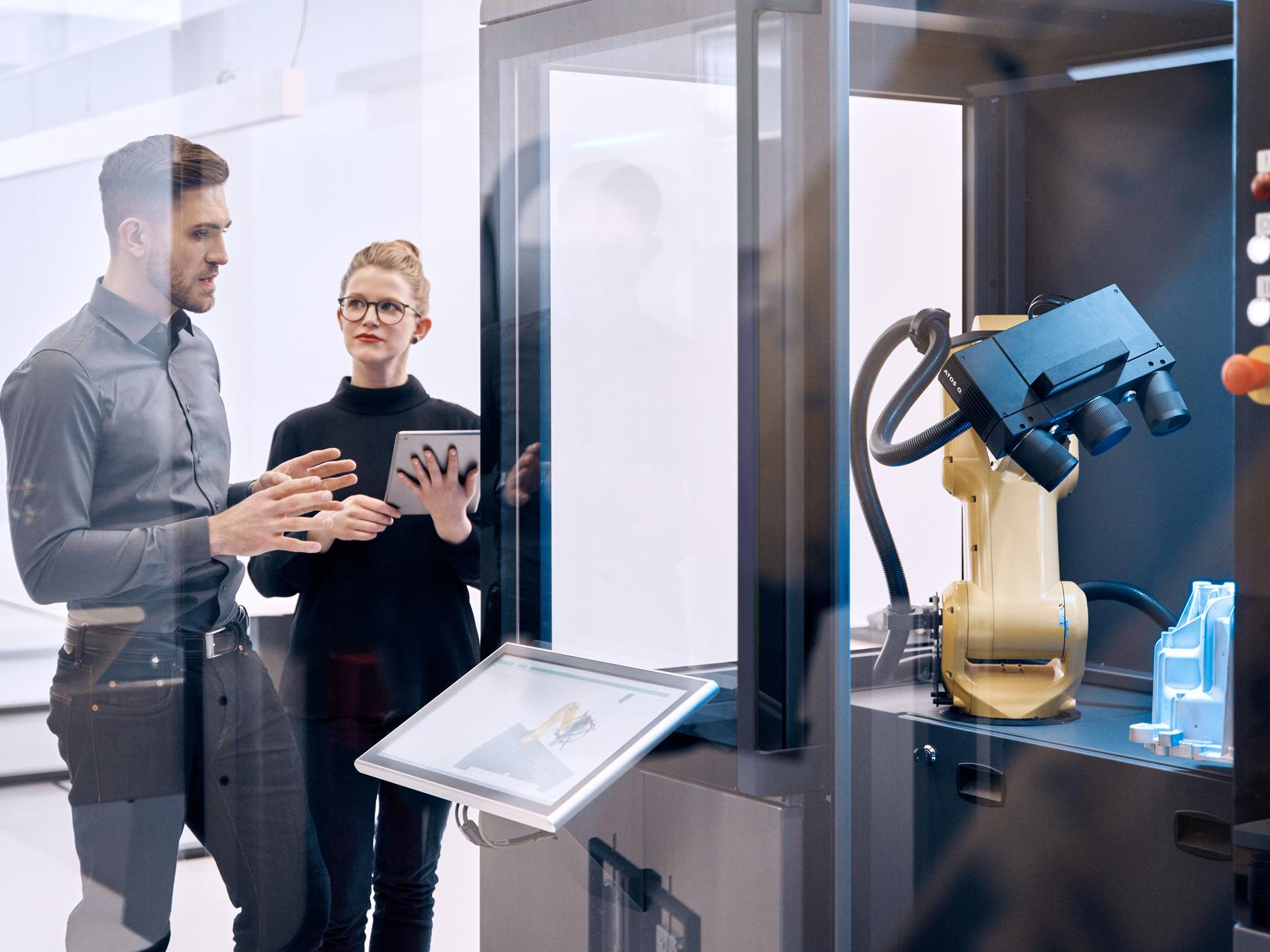

Otomatik

ATOS Q, ZEISS ScanCobot'ta ve ATOS ScanBox 4105'te maksimum verimliliğe ulaşır. Sistemler, yüksek verim ve yüksek proses güvenilirliği ile seri kalite kontrolü sağlar.

ATOS Q

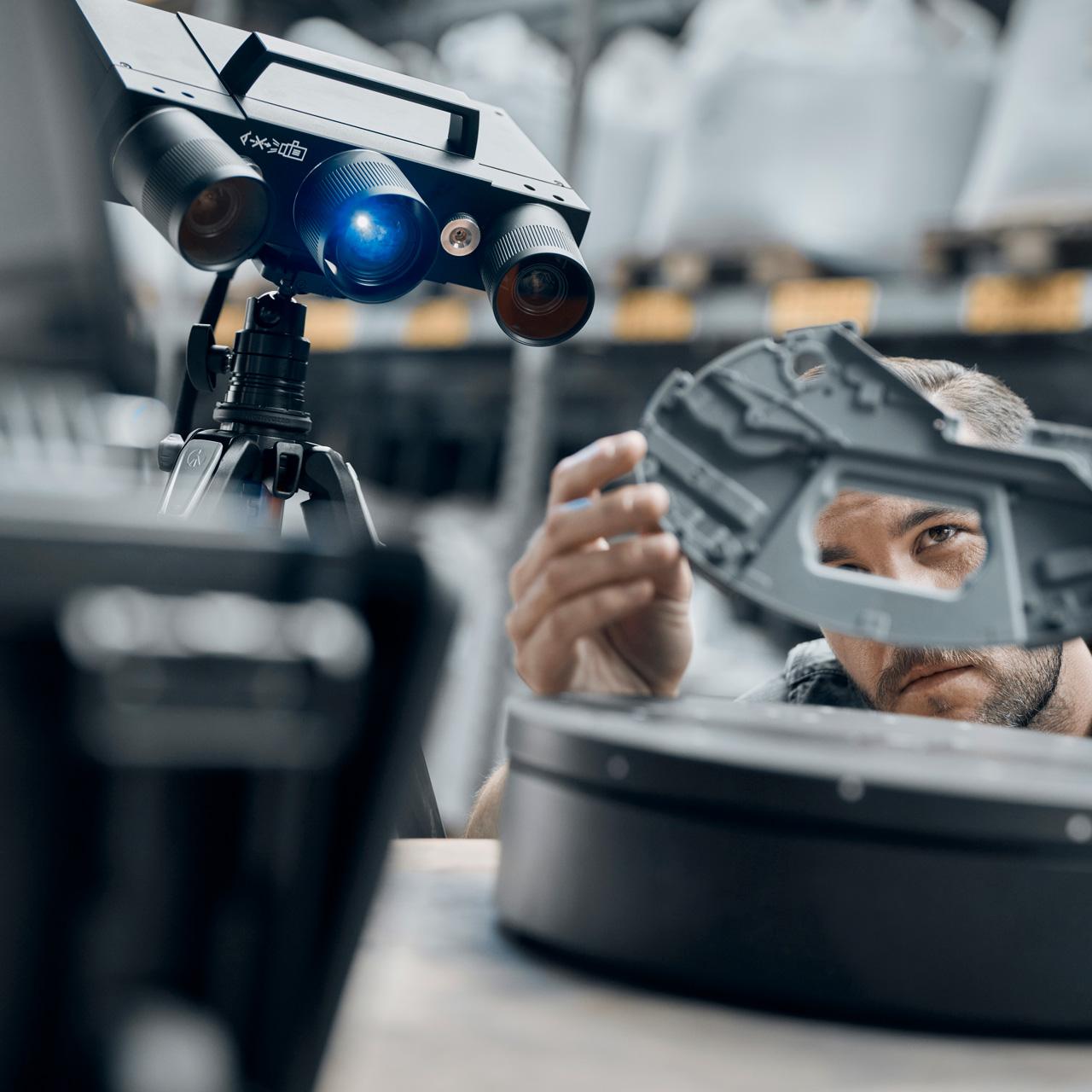

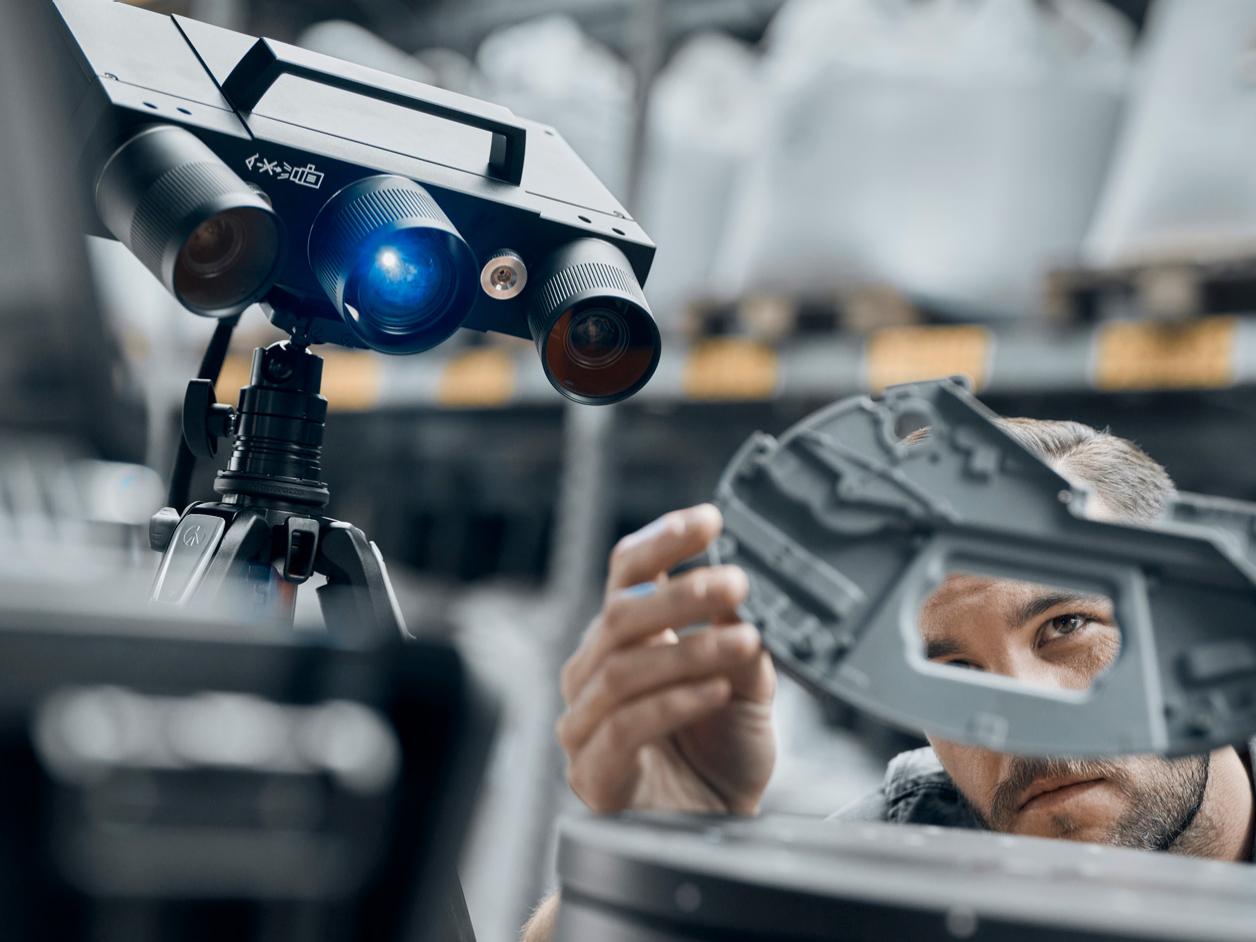

#HandsOnMetrology 3D tarama ağımızın üyesi

#HandsOnMetrology platformumuzda 3D tarama mükemmelliği sunan ATOS Q hakkında daha fazla bilgi edinin.

Keşfedin

Farklı sektörler için esnek 3D tarayıcı

ATOS Q, farklı sektörlerdeki karmaşık ölçüm ve muayene görevleri için esnek bir 3D tarayıcı olarak tasarlanmıştır. Değişimli olarak kullanılabilen lensler, küçük ve orta boy parçaların yüksek hassasiyetle ölçülmesini sağlar. Sabit kamera konumu sayesinde en küçük ölçüm hacminden en büyük ölçüm hacmine kolayca geçiş yapılabilir.

Katmanlı olarak üretilen parçalarda kalite güvencesi

Ürün geliştirme ve piyasaya sürme aşamasının hızlandırılması

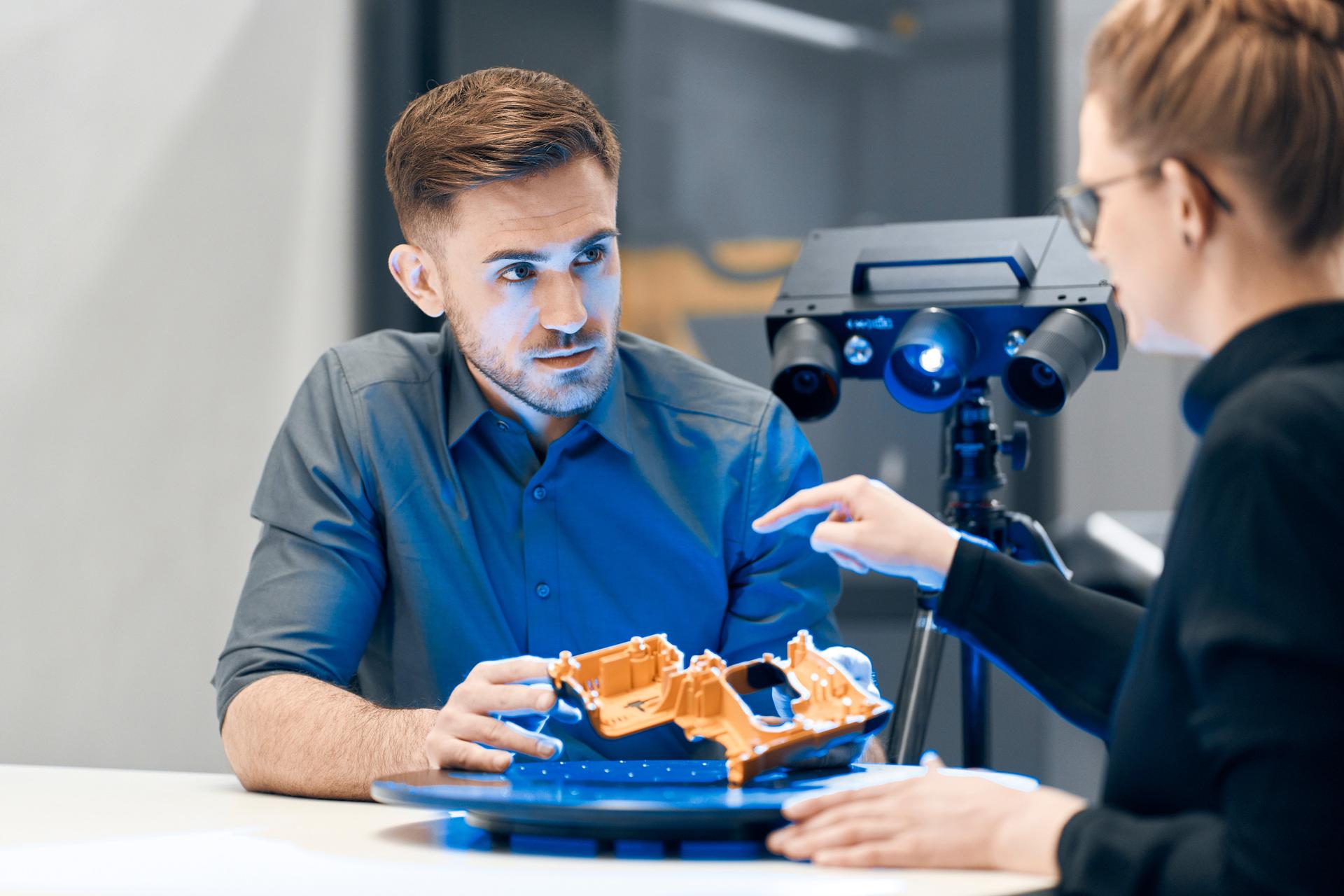

Plastik parçalarda kalite güvencesi

Enjeksiyon kalıplama, şişirme ve termoform proseslerindeki tüm aşamaların hızlandırılması

Döküm parçalarda kalite güvencesi

Kum döküm, basınçlı döküm ve hassas döküm proseslerinin optimizasyonu

Sac metal parçalarda kalite güvencesi

Metal şekillendirme (delme, bükme, çekme ve presleme) proses zincirlerinin optimizasyonu

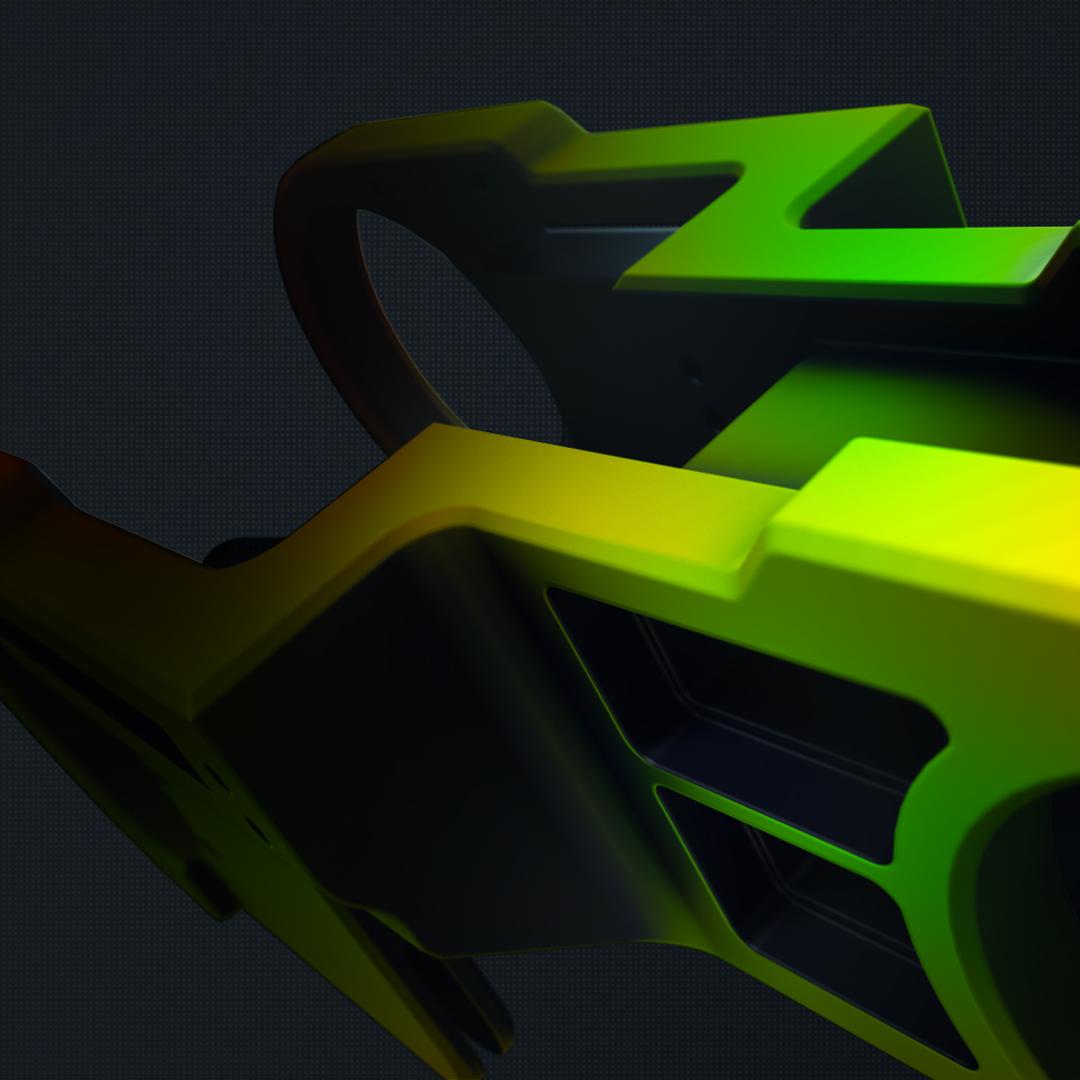

ZEISS INSPECT
ZEISS INSPECT

Etkili analiz aracı

ZEISS INSPECT her şeyi tek bir kaynaktan sunar

Yazılım tarama, denetim ve raporlamadan oluşan iş akışı boyunca size rehberlik eder. Nominal-gerçek karşılaştırmalarının yanı sıra GD&T toleranslarını inceleyebilir, kolay anlaşılır sonuçlar sayesinde gerekli düzeltmeleri doğrudan uygulayabilirsiniz. Ayrıntılı analizler yapmak, kapsamlı raporlamalar almak ve ölçüm sonuçlarını mevcut süreçlere entegre etmek için ZEISS INSPECT'i kullanın.

Daha fazla bilgi edin

Bir seri, iki versiyon

ATOS Q'nun 12M ve 8M versiyonları mevcuttur. Sensörler tarama sırasında 2 × 12 milyona veya 2 × 8 milyona kadar koordinat noktasını yakalar. Hassasiyet, çözünürlük ve ölçüm alanı boyutu serbestçe tanımlanabilir.
ATOS Q 8M
ATOS Q 12M

Işık kaynağı

LED

LED

Tarama başına nokta sayısı

8 milyon

12 milyon

Ölçüm alanı [mm²]

100 × 70 - 500 × 370

100 × 70 - 500 × 370

Nokta mesafesi [mm]

0,04 - 0,15

0,03 - 0,12

Çalışma mesafesi [mm]

490

490

Ağırlık

yaklaşık 4 kg

yaklaşık 4 kg

Boyutlar

yaklaşık 340 mm x 240 mm x 83 mm

yaklaşık 340 mm x 240 mm x 83 mm

Kablo uzunluğu

10 m fiber optik kablo

10 m fiber optik kablo

İşletim sistemi

Windows 10

Windows 10

Ölçüm hacimleri

50, 100, 170, 270, 350, 500

50, 100, 170, 270, 350, 500
