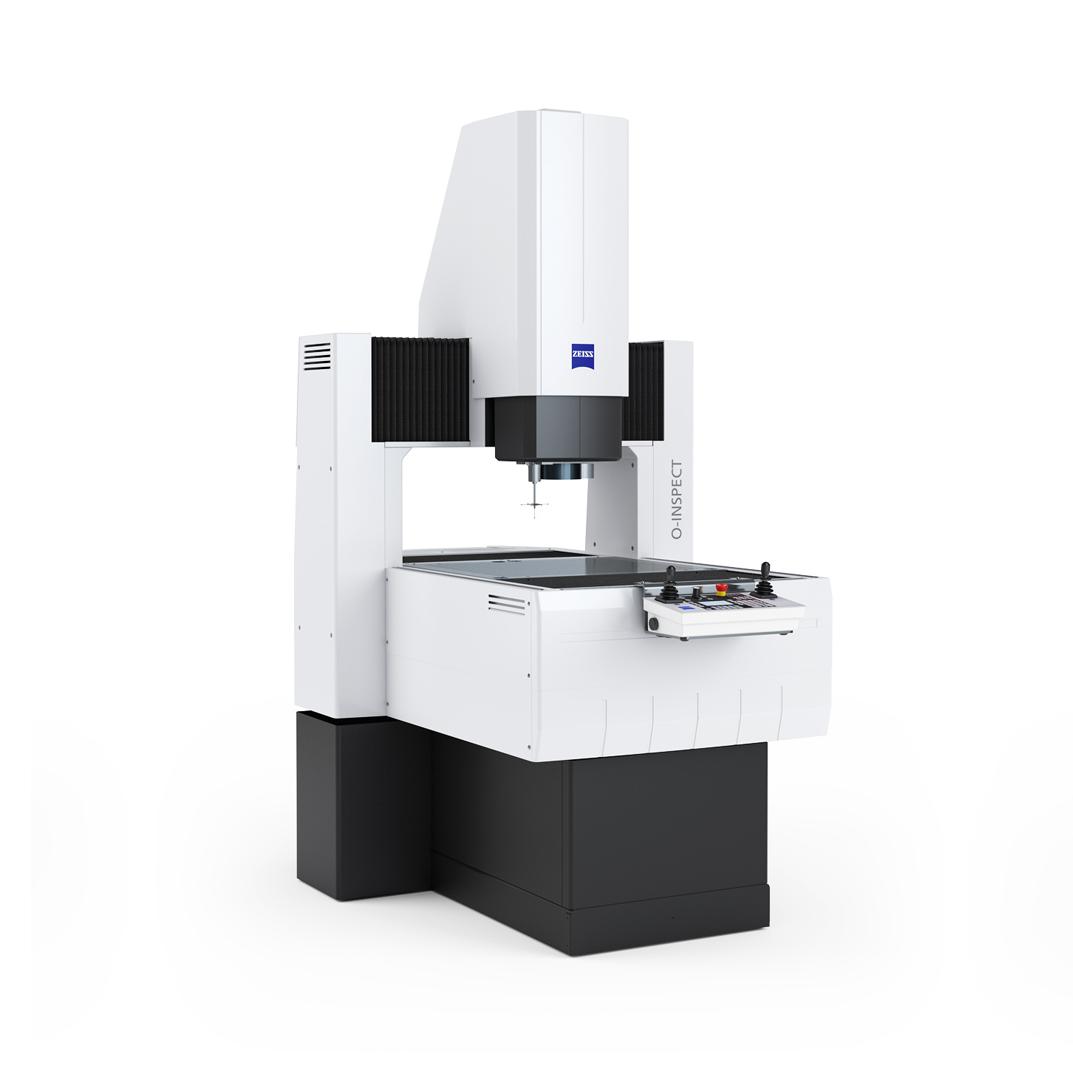

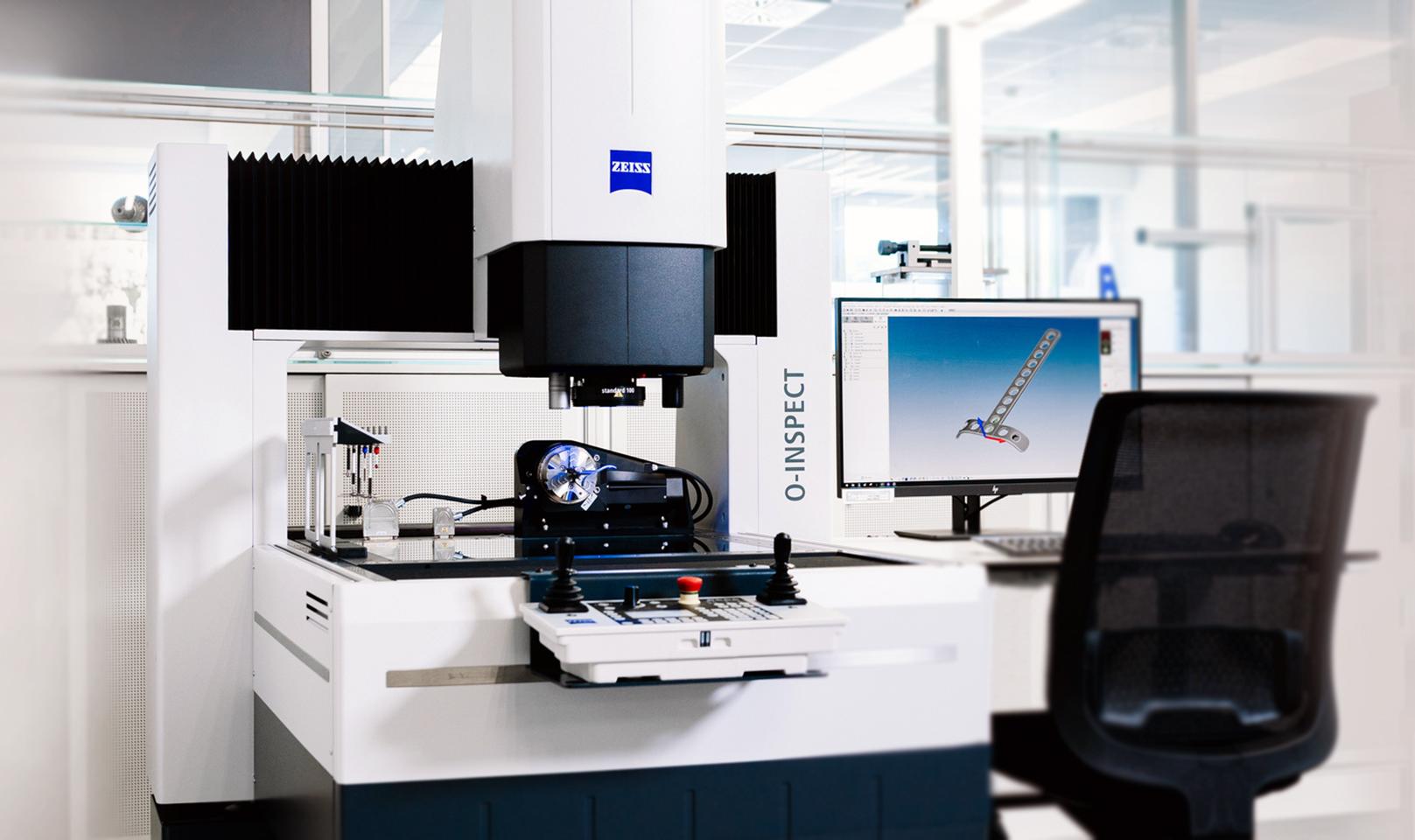

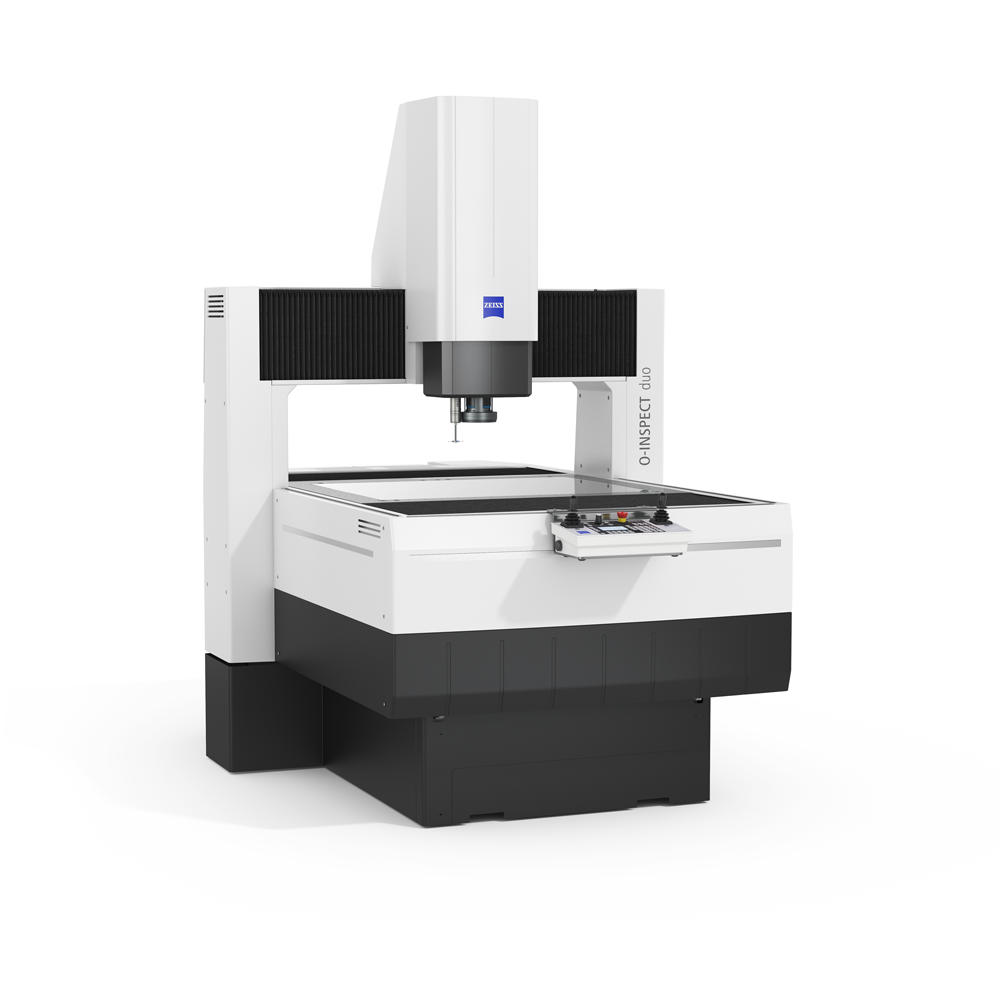

ZEISS O-INSPECT

Doğru dokunuşa sahip optik çözüm

ZEISS O-INSPECT çok sensörlü ölçüm makineleri, ISO-10360'a uygun olarak her bir özelliğin optik olarak veya temas yoluyla optimum şekilde ölçülmesini sağlar.

Yüksek görüntü çözünürlüğü ile geniş görüş alanı
Hızlı ve hassas 3D dokunsal ölçümler
Hassas yüzeyler için optik ölçümler
Daha kısa sürede daha fazla güvenilirlik

Özellikler

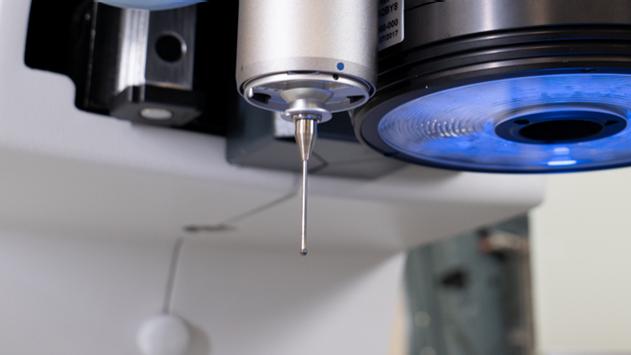

Hızlı ve hassas 3D dokunsal ölçümler

ZEISS VAST XXT, bu ekipman kategorisinde benzersiz olan tek bir hareketle çok sayıda ölçüm noktasını kaydederek yüksek hassasiyetli taramanın önünü açar.

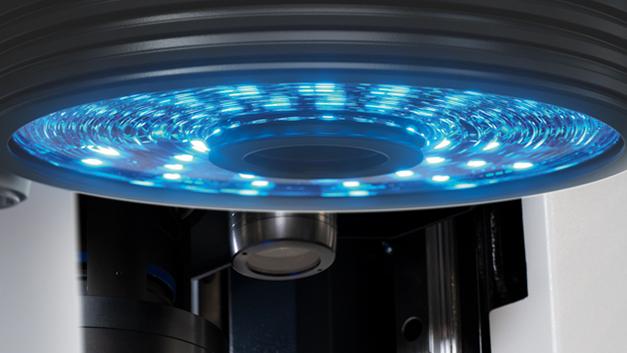

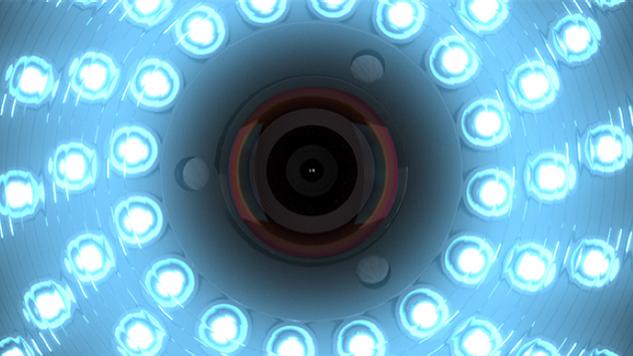

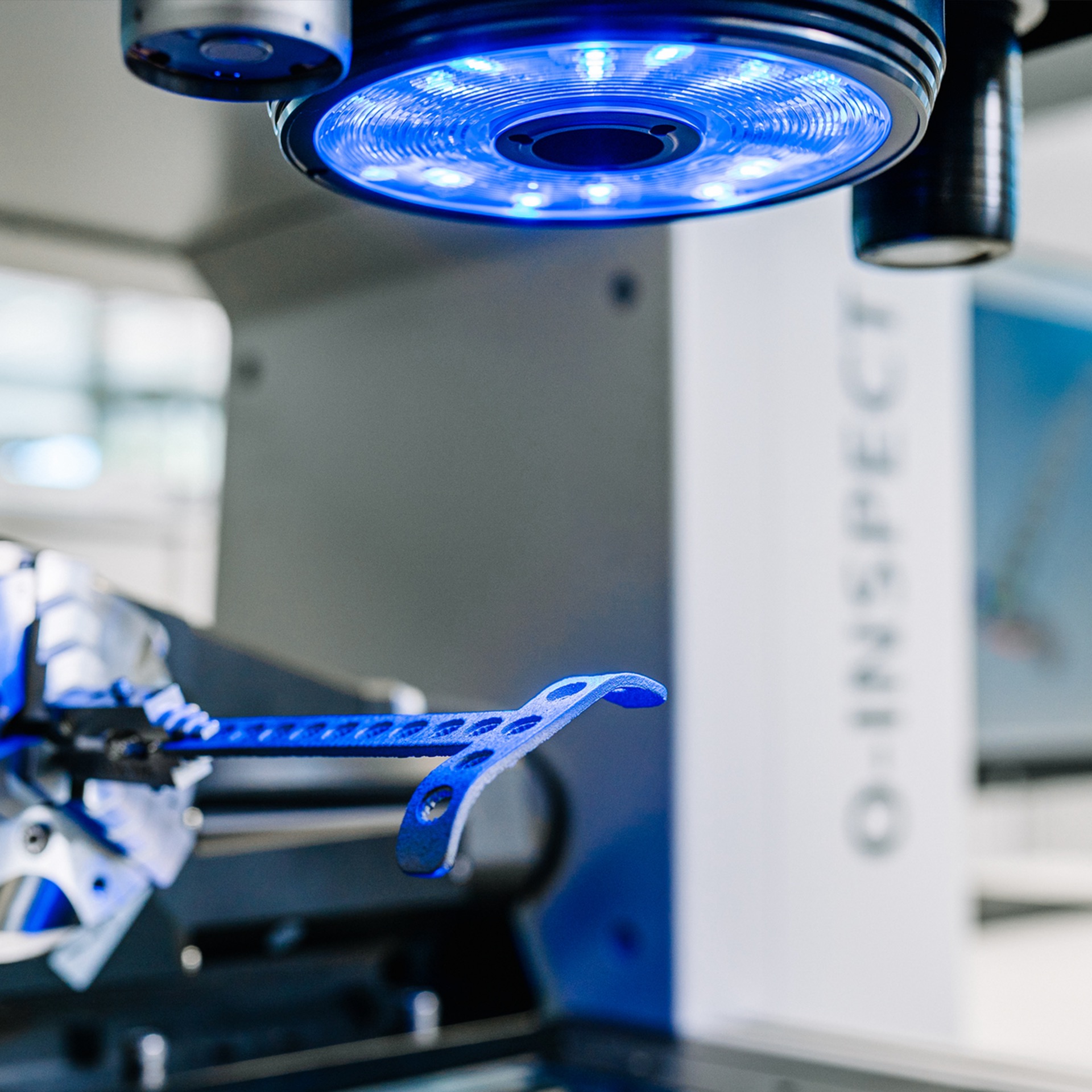

Halka ışık

Halka ışık, sekiz segmentte ayrı ayrı kontrol edilebilen on altı mavi ve on altı kırmızı LED'li dört halkadan oluşur. Senkronize optik ile birlikte renkli LED'ler, operatörün dikkat dağıtıcı ortam ışığını filtrelemesini ve örneğin renkli malzemeleri yüksek kontrast seviyesiyle aydınlatmasını sağlar.

Daha kısa sürede daha fazla güvenilirlik

Otomatik sıcaklık yakalama arayüzüne sahip entegre palet sistemi, daha fazla güvenilirlik sağlarken zamandan tasarruf etmenizi sağlar.

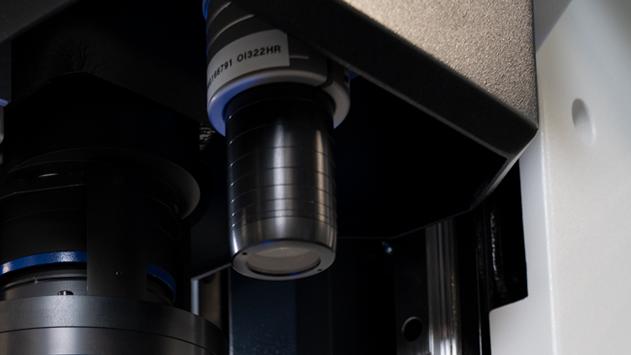

Hassas yüzeyler için optik ölçümler

ZEISS DotScan, iş parçası topografisinin temassız olarak yakalanmasını sağlar. Diğer sensörlerin kullanımını zorlaştıran hassas, yansıtıcı veya düşük kontrastlı yüzeylere sahip olduğunuzda bir seçenek olarak kullanılabilir.

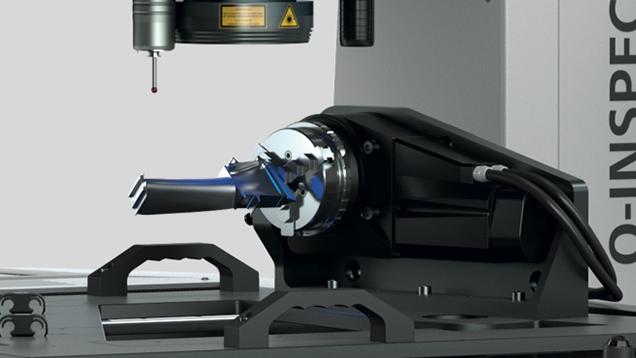

Her yönden doğruluk

Opsiyonel döner tabla, programlanabilir bir döner eksen ile ZEISS O-INSPECT'i geliştirerek özelliklerin her yönden incelenmesini sağlar. Farklı pozisyonlar elde etmek ve kurulum süresini kısaltmak için bir palete entegre etme seçeneğiniz vardır.

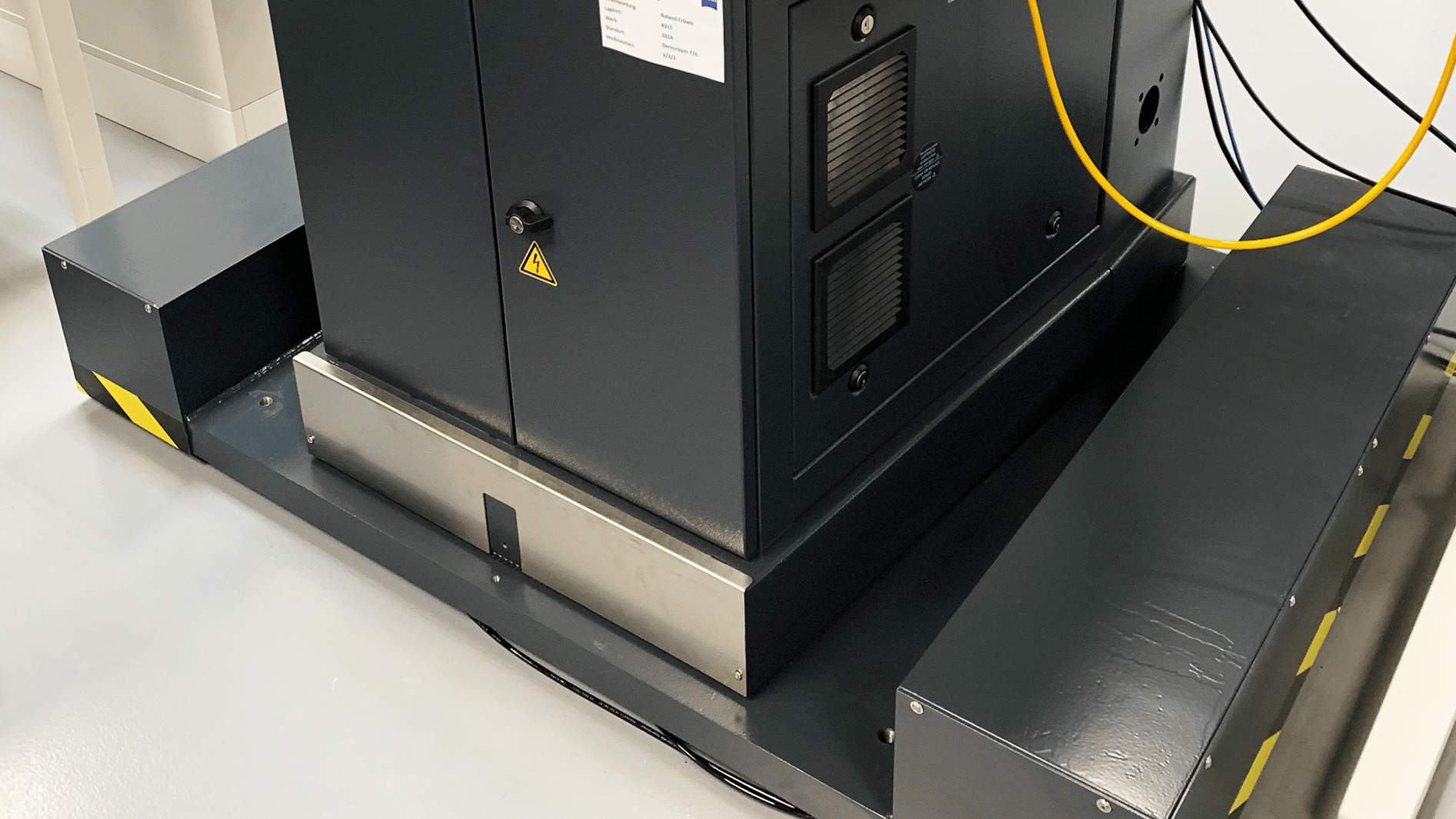

Ölçüm yanlışlıklarını azaltın

Zemin titreşimleri her kurulum sahasında farklı derecelerde mevcuttur ve yanlış ölçümlere yol açabilir.  Bu durum pnömatik titreşim yalıtımı seçeneği ile giderilebilir. Güçlendirilebilir pnömatik titreşim yalıtımı her üç boyut için de mevcuttur. Scout 240 sensör seçeneğine sahip uygulamalar için gereklidir.

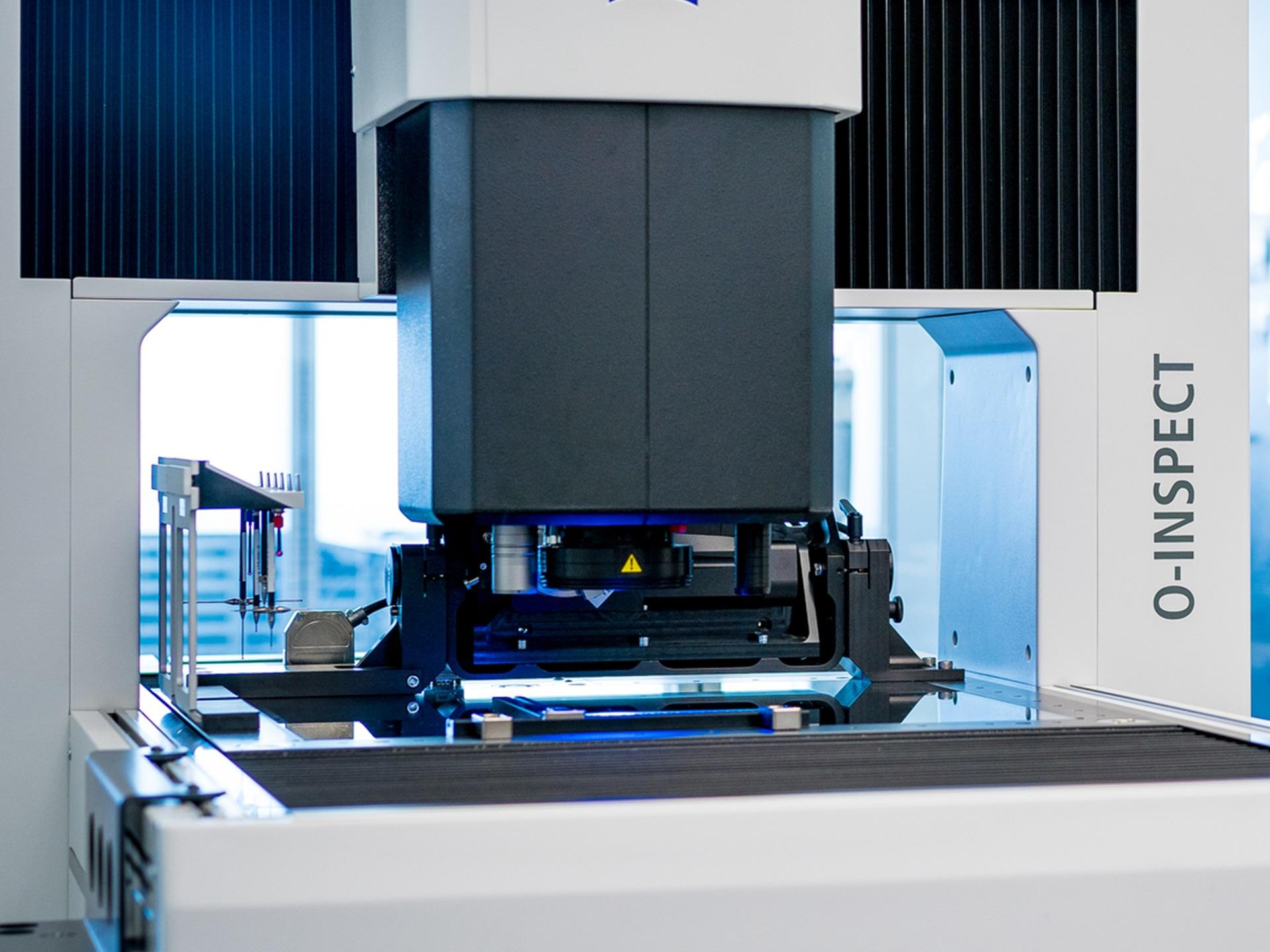

Yüksek görüntü çözünürlüğü ile geniş görüş alanı

ZEISS Discovery.V12 kamera sensörü, değişken büyütme sağlar. Farklı sensör seçenekleri standart 100, scout 160 ve scout 240, en küçük ayrıntıları bile yakalamak için daha yüksek çözünürlük sağlar.

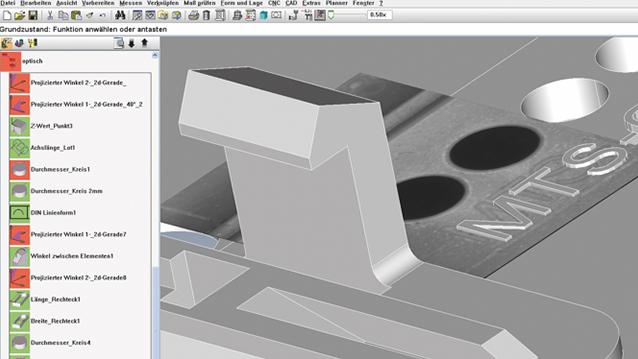

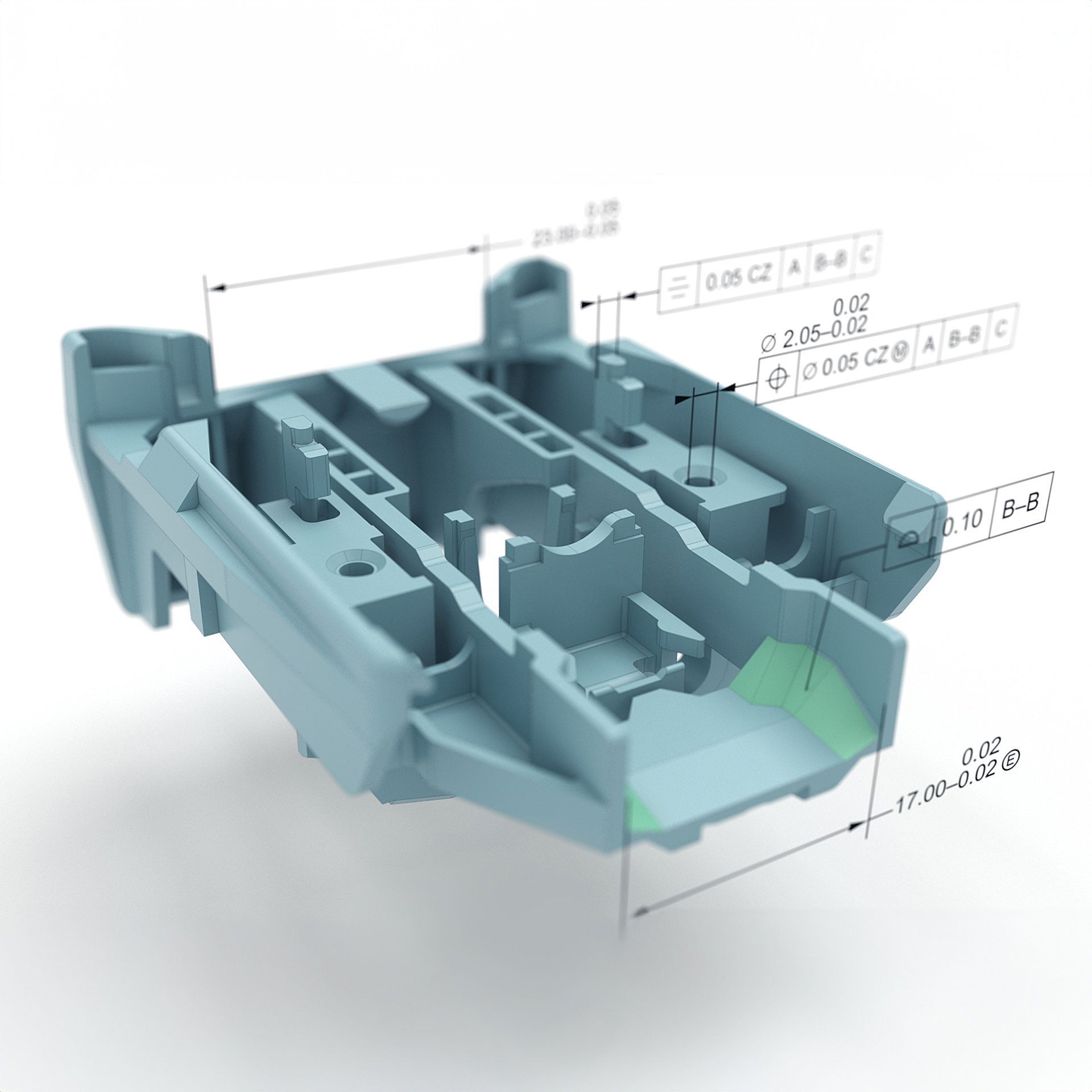

Her uygulamaya göre uyarlanmış yazılım

ZEISS CALYPSO, size zaman kazandırmak için gelişmiş görselleştirme seçenekleri sunar. CAD modelleri üst üste bindirilmiş olarak görüntülenebilir ve olası sapmalar (GERÇEK ile HEDEF) hızlı bir şekilde görülebilir. Çeşitli seçenekler sayesinde ZEISS CALYPSO, özel gereksinimler için de doğru araçları sunar.

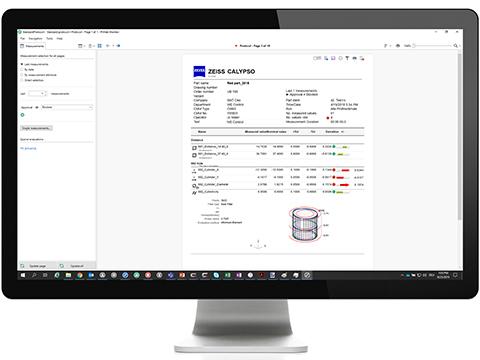

Profesyonel ve eyleme dönüştürülebilir raporlar

ZEISS PiWeb reporting, ölçüm verilerinizin tek tıklamayla belgelenmesini ve görselleştirilmesini sağlayarak parçalarınız ve süreçleriniz hakkında faydalı bilgiler sunar.

Mükemmel optikler

Geniş görüş alanı

Yüksek görüntü çözünürlüğü

ZEISS Discovery.V12 kamera sensörü, değişken bir büyütme derecesi sunar. Geleneksel lenslerle karşılaştırıldığında dört kat daha geniş bir görüş alanının yanı sıra çevresel alanlarda bile mükemmel görüntüleme doğruluğu sunar. Sonuç: daha kısa ölçüm süresi ve maksimum doğruluk.
İki yeni sensör seçeneği, scout 160 ve scout 240, daha da yüksek optik çözünürlük sağlar. Alternatif sensör ünitelerinin kullanımı, standart 100 varyantının 1,6 veya 2,4 katı optik çözünürlük sağlar.

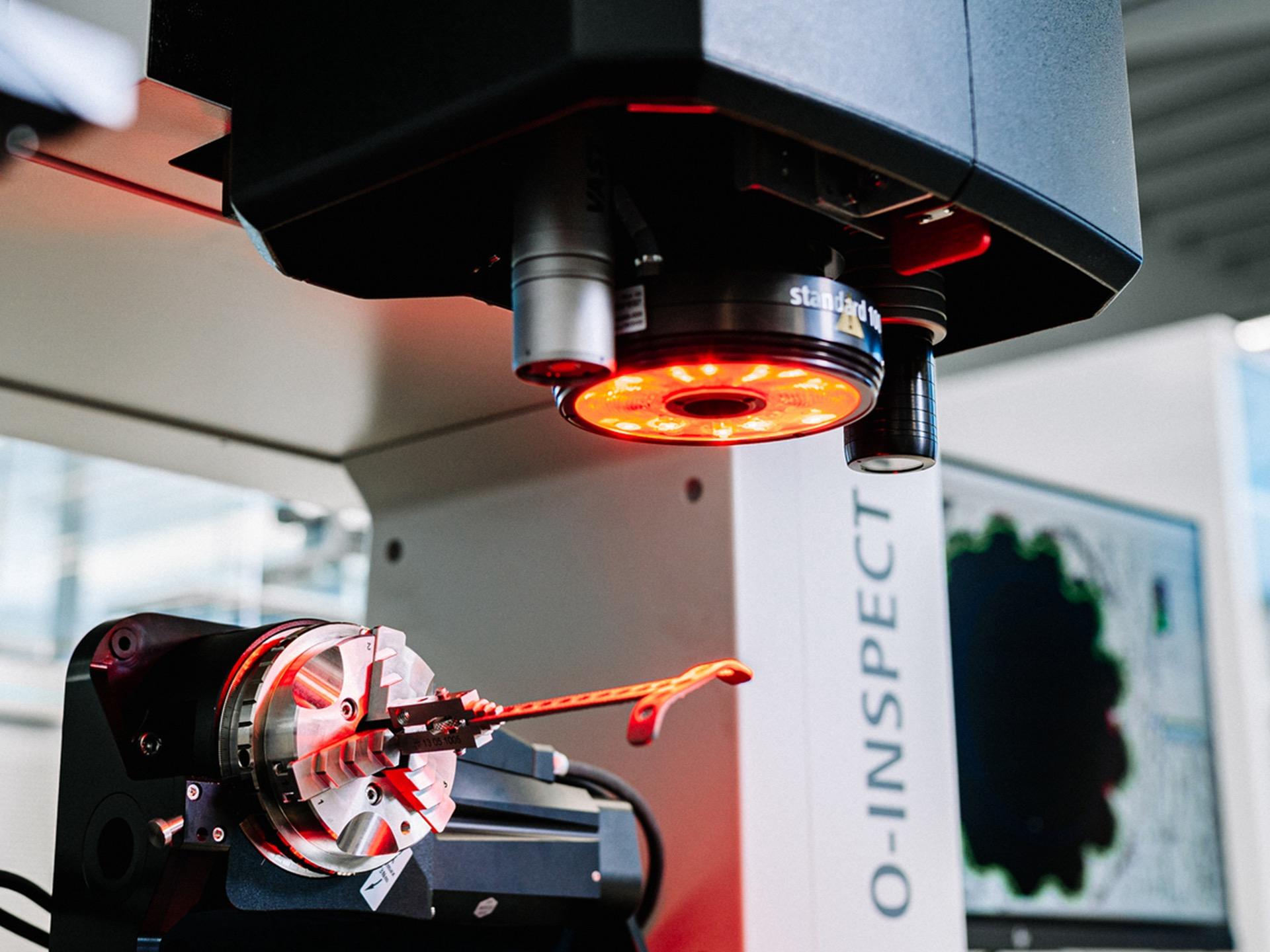

Optimum kontrast

ZEISS O-INSPECT aydınlatma sistemi

Kesin sonuçlar için yüksek kontrastlı bir görüntü gereklidir. ZEISS O-INSPECT, bu amaç için çok yönlü bir aydınlatma sistemine sahiptir. Son derece farklı şekiller, dokular ve yüzey renkleri, kenarları belirgin şekilde vurgulamak için farklı geliş açılarıyla aydınlatılabilir.

Çoklu sensör teknolojisi

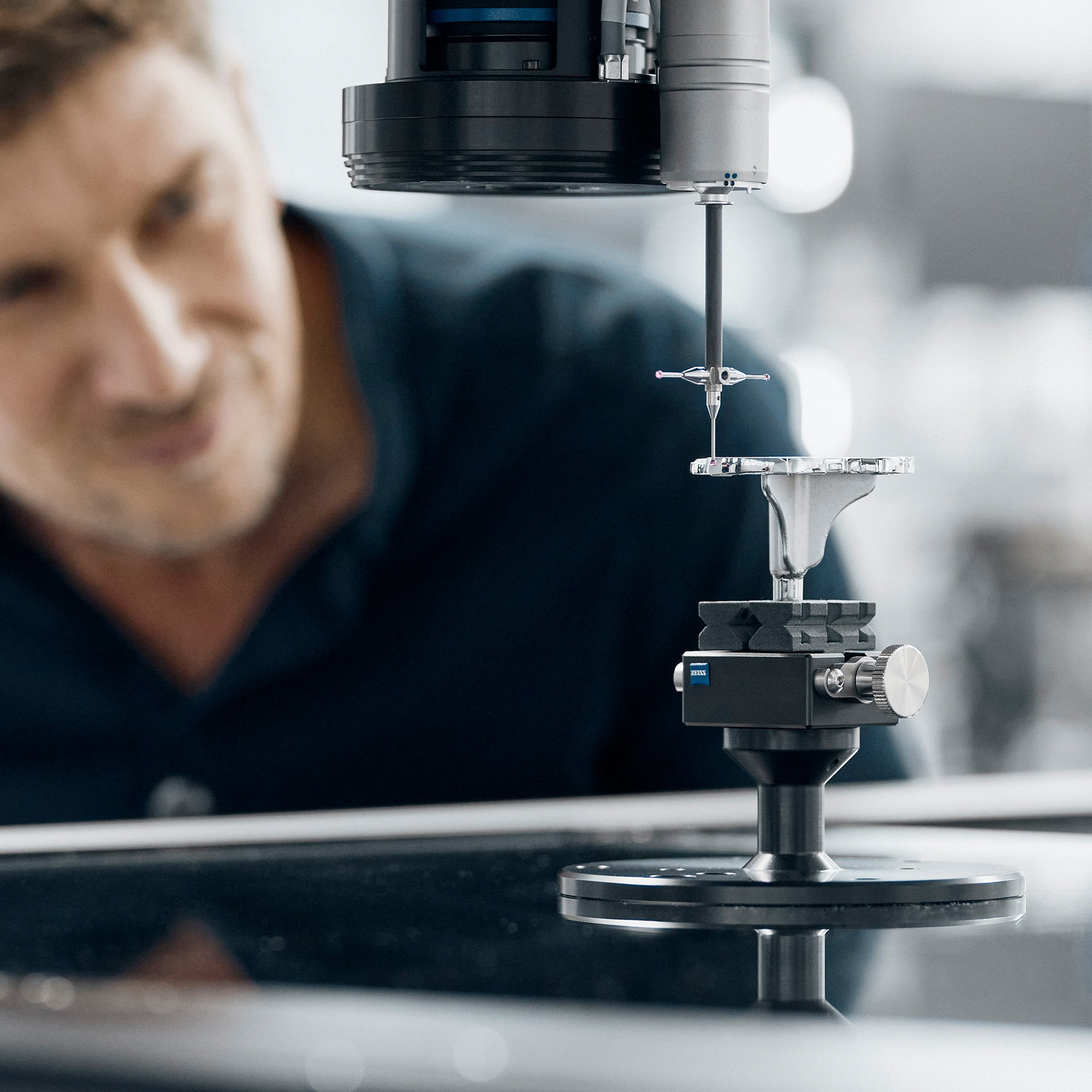

Dokunsal ölçüm

Çok yüksek hassasiyetlerin gerekli olduğu yerlerde doğru seçim. ZEISS VAST XXT gibi dokunsal problar, bileşenin yüzeyini nokta nokta tarar. Ayrıca tarama işlevselliği ekler, böylece özelliklerin biçimi hakkında bilgi sağlar.

Optik ölçüm

ZEISS Discovery.V12 zoom lens, mükemmel doğrulukta ölçüm sonuçları ve ölçüm süresinde önemli bir azalma için geniş ve bozulmasız bir görüş alanı sağlar.

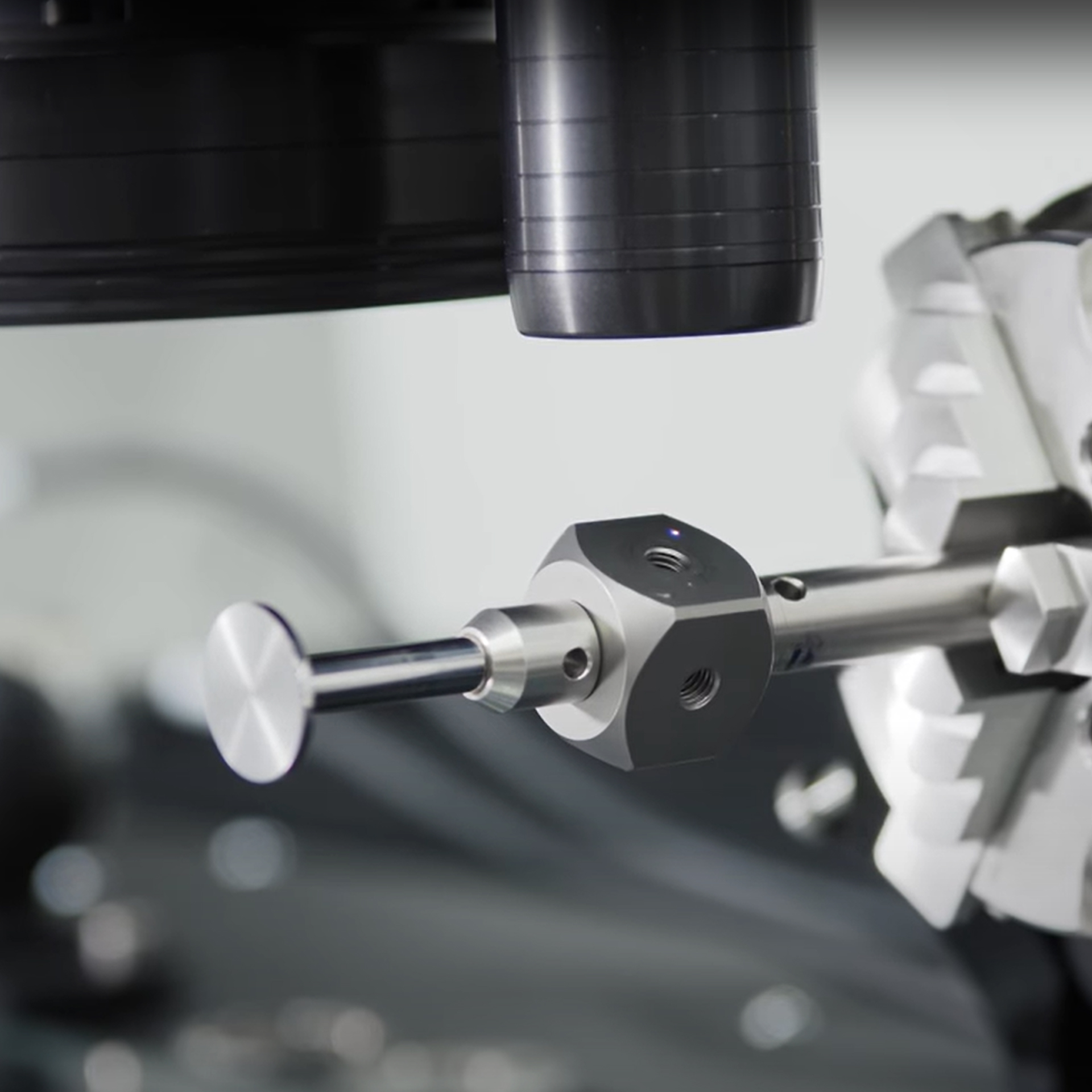

Beyaz ışık

ZEISS DotScan kromatik beyaz ışık sensörü, iş parçası topografisinin temassız olarak yakalanmasını sağlar. Hassas, yansıtıcı veya düşük kontrastlı yüzeylerin diğer sensörlerin kullanımını zorlaştırdığı durumlarda kullanılır.

Görmenin ve dokunmanın mükemmel birlikteliği

Üçüncü Taraf İçerikleri Engellendi

Çerez tercihlerinizden dolayı video oynatıcı engellendi. Ayarları değiştirmek ve videoyu oynatmak için lütfen aşağıdaki tuşa tıklayın ve "Fonksiyonel" izleme teknolojilerinin kullanımına izin verin.

Yazılım

Tüm ölçüm işleri için tek bir yazılım

ZEISS O-INSPECT, söz konusu yazılım olduğunda taviz vermez, çünkü ZEISS CALYPSO ile ZEISS CONTURA gibi portal ölçüm makinelerinizde de kullanılan evrensel ölçüm yazılımımızı kullanırsınız.

ZEISS CALYPSO, işlevsel çeşitlilik ve esnekliği bir araya getiren sezgisel kullanım konseptiyle etkileyicidir. Programlama, CAD modeli üzerinde istenen ölçüm elemanlarına fare ile tıklanarak veya sensörden bağımsız olarak problama ile ve otomatik ölçüm elemanı tanıma özelliğiyle daha da basit bir şekilde gerçekleştirilir.

Çeşitli yazılım seçenekleri, O-INSPECT'in standart eğri işlevselliği veya entegre ölçüm raporu yazılım aracı ZEISS PiWeb reporting gibi özel gereksinimler için doğru araçları sunar.

Daha fazla bilgi edinin

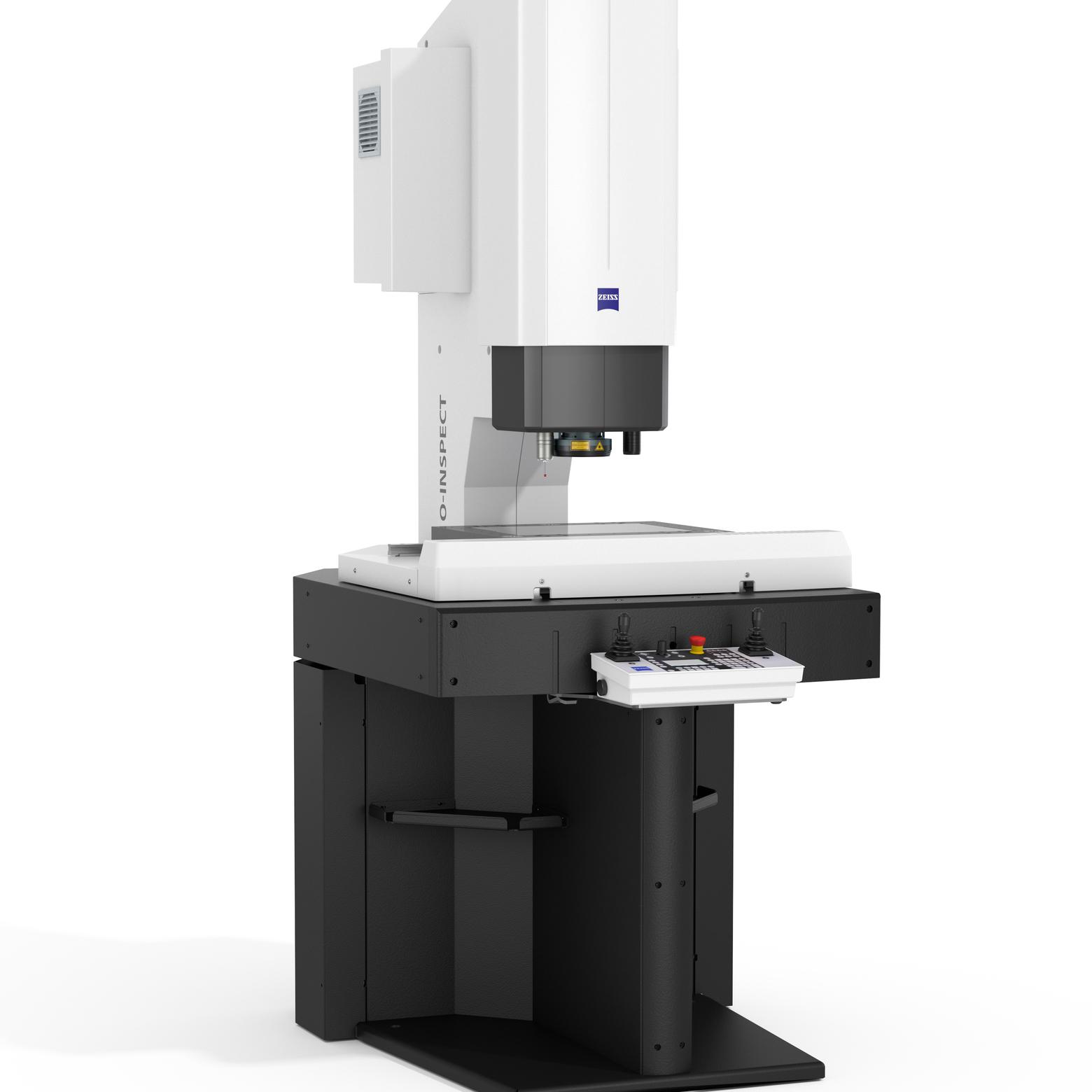

ZEISS O-INSPECT için teknik veriler

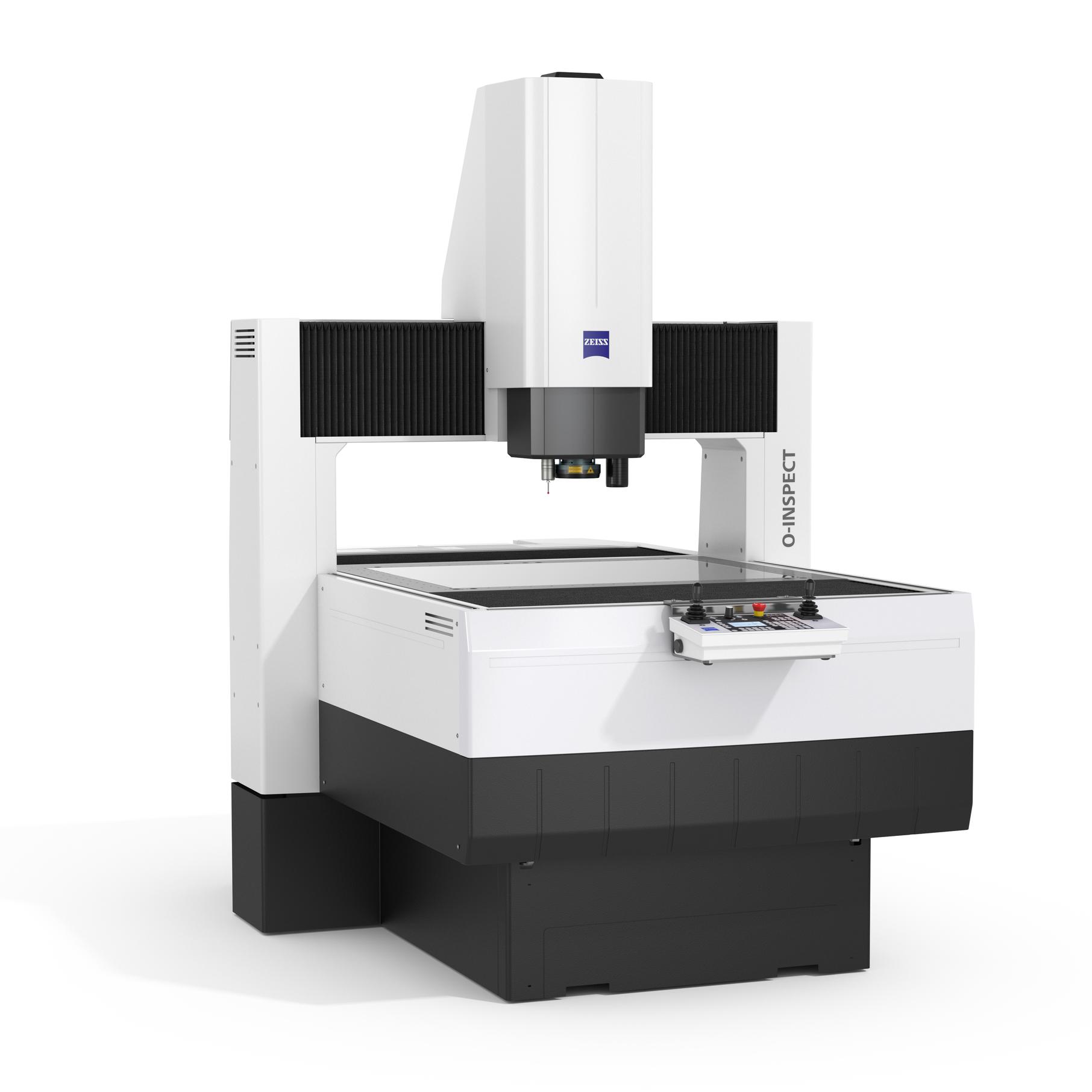

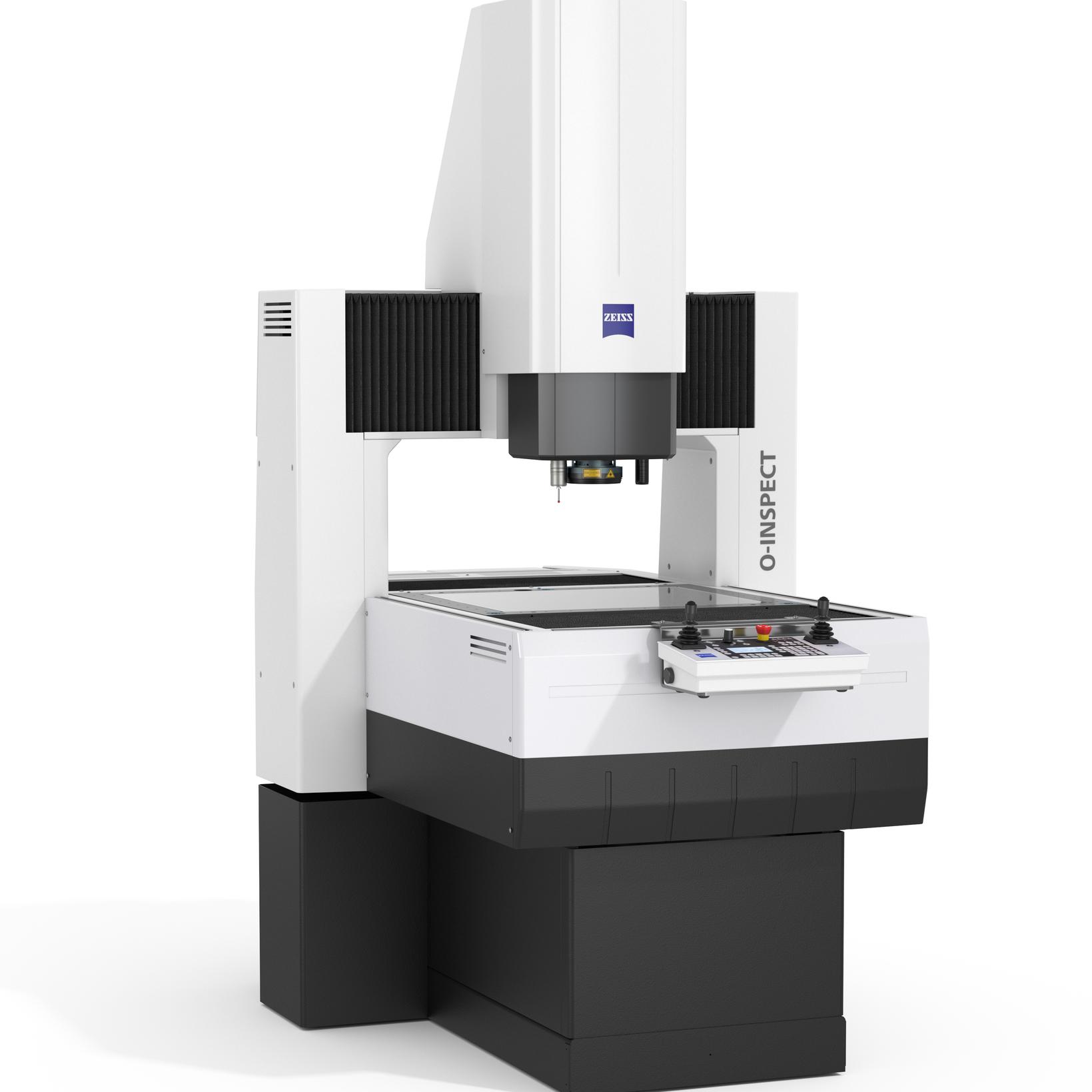

		ZEISS O-INSPECT 3/2/2 300x200x200 mm³	ZEISS O-INSPECT 5/4/3 5/4/3 500x400x300 mm³	ZEISS O-INSPECT 8/6/3 8/6/3 800x600x300 mm³
Ölçüm hacmi		300 x 200 x 200 mm³	500 x 400 x 300 mm³	800 x 600 x 300 mm³
Uzunluk ölçüm hatası MPE(E)	1 boyutta	1,6 µm + L/200 µm	1,4 µm + L/250 µm	1,5 µm + L/250 µm
	2 boyutta	1,9 µm + L/150 µm	1,6 µm + L/250 µm	1,8 µm + L/250 µm
	3 boyutta	2,4 µm + L/150 µm	1,9 µm + L/250 µm	2,2 µm + L/250 µm
Yazılım		ZEISS CALYPSO
2D optik kamera sensörü		ZEISS Discovery.V12
Opsiyon	standart 100	çalışma mesafesi 87 mm, 0,5 x - 6,3 x, sensör çözünürlüğü 0,9 μm, FoV maks: 16,1 mm x 12,0 mm
	scout 160	çalışma mesafesi 55 mm, 0,8 x - 10 x, sensör çözünürlüğü 0,6 μm, FoV maks: 10,1 mm x 7,5 mm
	scout 240	çalışma mesafesi 30 mm, 1,2x - 15 x, sensör çözünürlüğü 0,4 μm, FoV maks: 6,7 mm x 5,0 mm
Dokunsal sensör		ZEISS VAST XXT
Opsiyon	VAST XXT TL 1	radyal stylus uzunluğu 40 mm'ye kadar (yıldız stylus); 0,1 ila 8 mm stylus uç çapı
Opsiyon	VAST XXT TL 3	radyal stylus uzunluğu 65 mm'ye kadar (yıldız stylus); 0,3 ila 8 mm stylus uç çapı
