Dişli Ölçüm Hizmetleri

Ölçüm görevleriniz için profesyonel destek

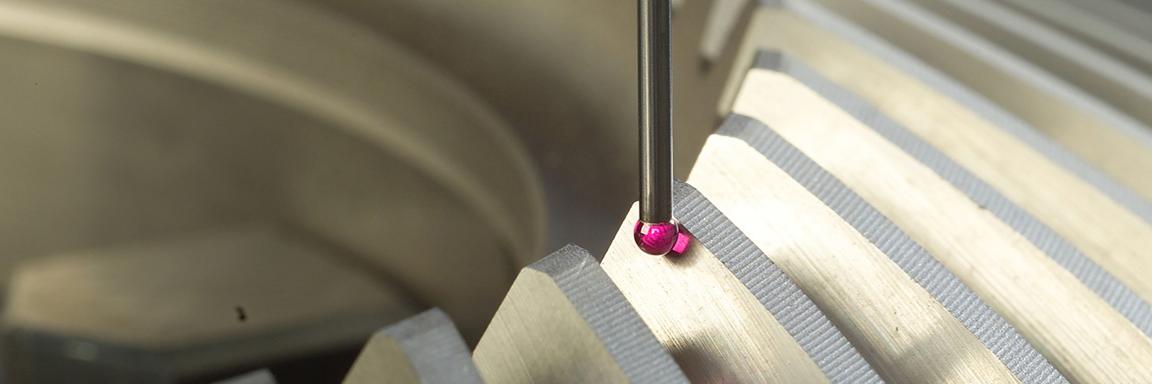

Dişli teknolojisindeki onlarca yıllık deneyimimizle ölçüm görevleriniz için profesyonel destek sağlar ve her uygulamanız için doğru ölçüm prosedürünü buluruz. Ölçüm çözümleri her uygulamaya özel olarak belirlenir. Bunlar döner tablalı veya döner tablasız ve yıldız uçlu stylus sistemli bir ölçüm veya fan stylus sistemli yatay bir ölçüm olabilir.

Geniş Ölçüm aralığı

ZEISS koordinat ölçüm cihazları ve ZEISS GEAR PRO yazılımı, üç metre çap ve 16 ton ağırlığa kadar tüm yaygın dişli çark tiplerini standartlara uygun olarak ölçmenizi ve analiz etmenizi sağlar.

Daha fazla bilgi edinin

Standartlara göre

Dişli ölçümünün analizi DIN, ISO, AGMA ve JIS gibi ulusal ve uluslararası standartlara veya kullanıcı tanımlı toleranslara göre yapılır.

Nominal-gerçek karşılaştırmaları

Elimizde CAD modeli olduğunda standart dişli çark diyagramlarına ek olarak plastikten yapılmış dişlilerin nominal/gerçek karşılaştırmasını oluşturmak için ZEISS METROTOM bilgisayar tomografilerini de kullanabiliriz.

Daha fazla bilgi edinin

Dişli ölçümleri

Uygulama alanları

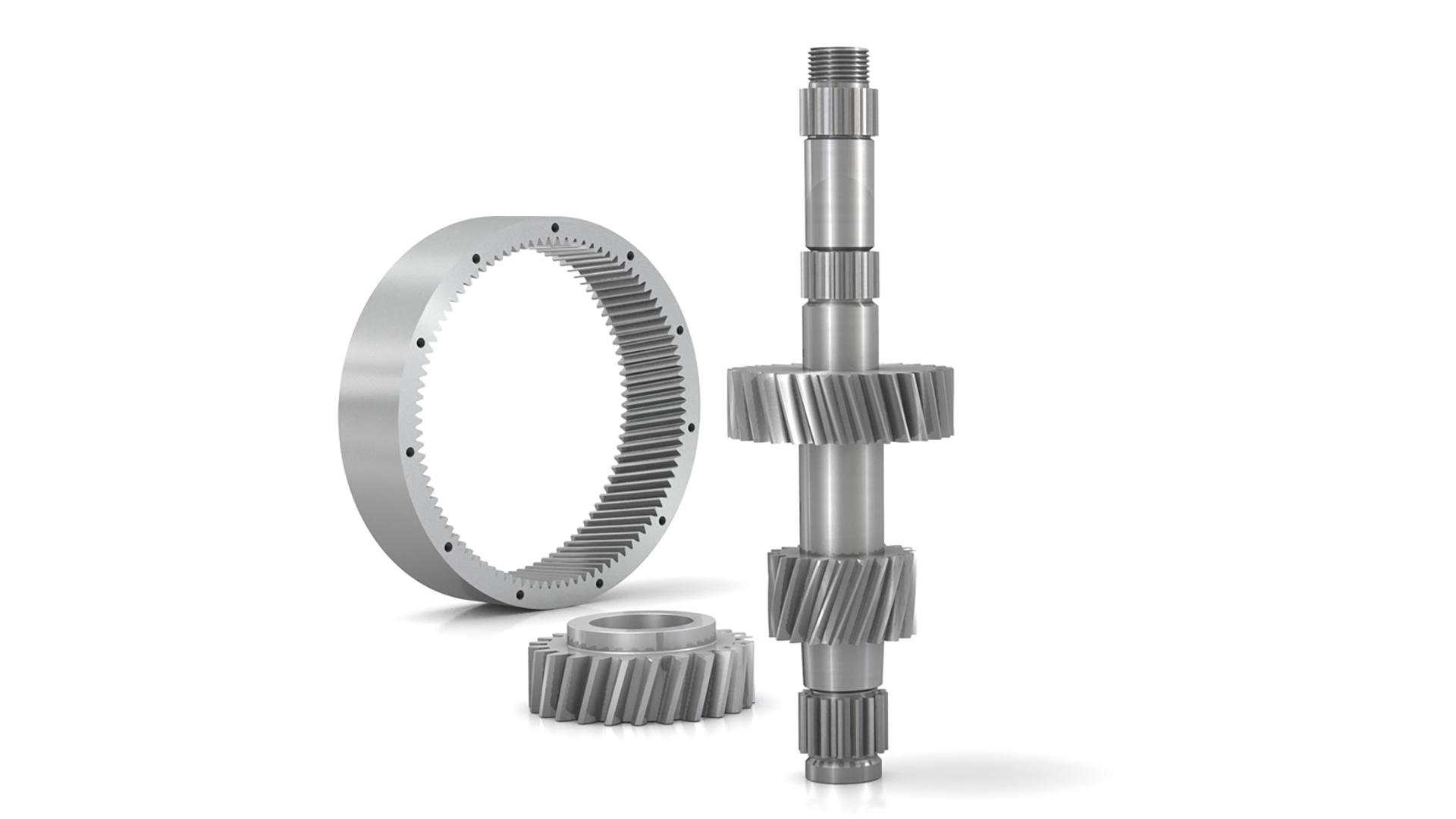

Silindirik dişli

Doğrusal profillere sahip spline'ların yanı sıra involüt dişliler ve spline'lar da ölçülebilir. Dış veya iç dişli, düz veya helisel olması fark etmez. Konik olarak düzeltilmiş dişliler veya beveloidler gibi özel şekillerin yanı sıra paralel anahtar spline'lar veya tırtıklı spline'lar da analiz edilebilir. ZEISS GEAR PRO involute ayrıca yaygın endüstri formatı GDE'yi (GearDataExchange) destekler.

ZEISS GEAR PRO involute protokolü

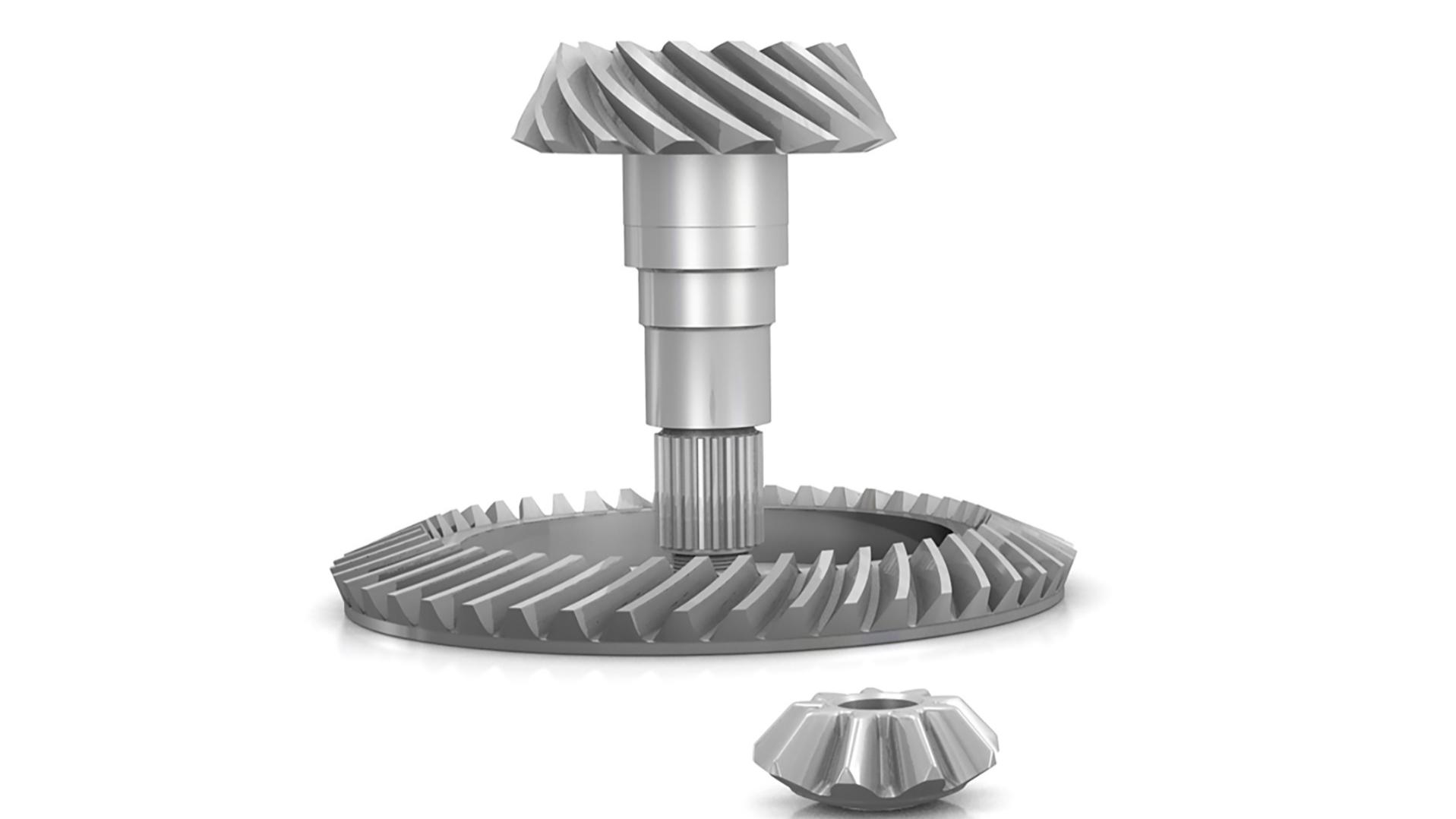

Spiral ve düz konik dişli

Spiral ve düz konik dişliler arasında bir ayrım yapılır. Pinyonlar, halka dişliler ve kalıplar gibi varyasyonların tümü de ölçülebilir. Nominal veriler Gleason (GAGE) veya Klingenberg (KIMOS) gibi tipik endüstri formatlarında oluşturulabilir veya bir CAD modelinden içe aktarılabilir. Nominal veri yoksa, ana dişli yöntemi (veya dijitalleştirme) de uygulanabilir.

ZEISS GEAR PRO bevel protokolü

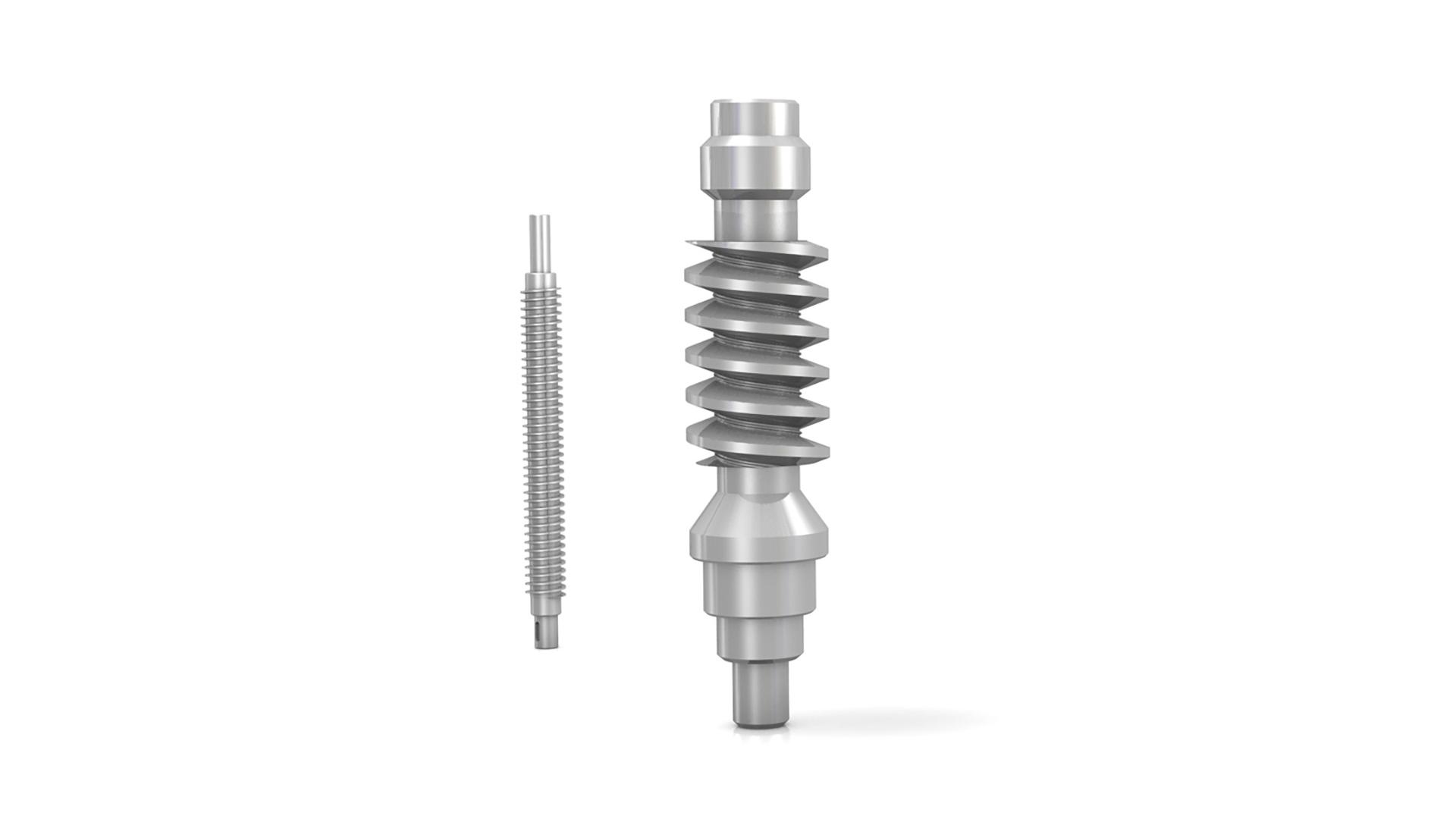

Solucan

ZI, ZA, ZN ve ZK gibi tüm tipik solucan profilleri standartlara uygun olarak ölçülebilir ve analiz edilebilir.

ZEISS GEAR PRO worm protokolü

Rotor

Rotorlardan (vidalı kompresörler) erkek (birincil rotor), dişi (yardımcı rotor) ve düz rotorlar ölçülebilir. Ölçüme ilişkin nominal veriler, profilin enine kesiti veya CAD modeli olarak sağlanabilir.

ZEISS GEAR PRO rotor protokolü

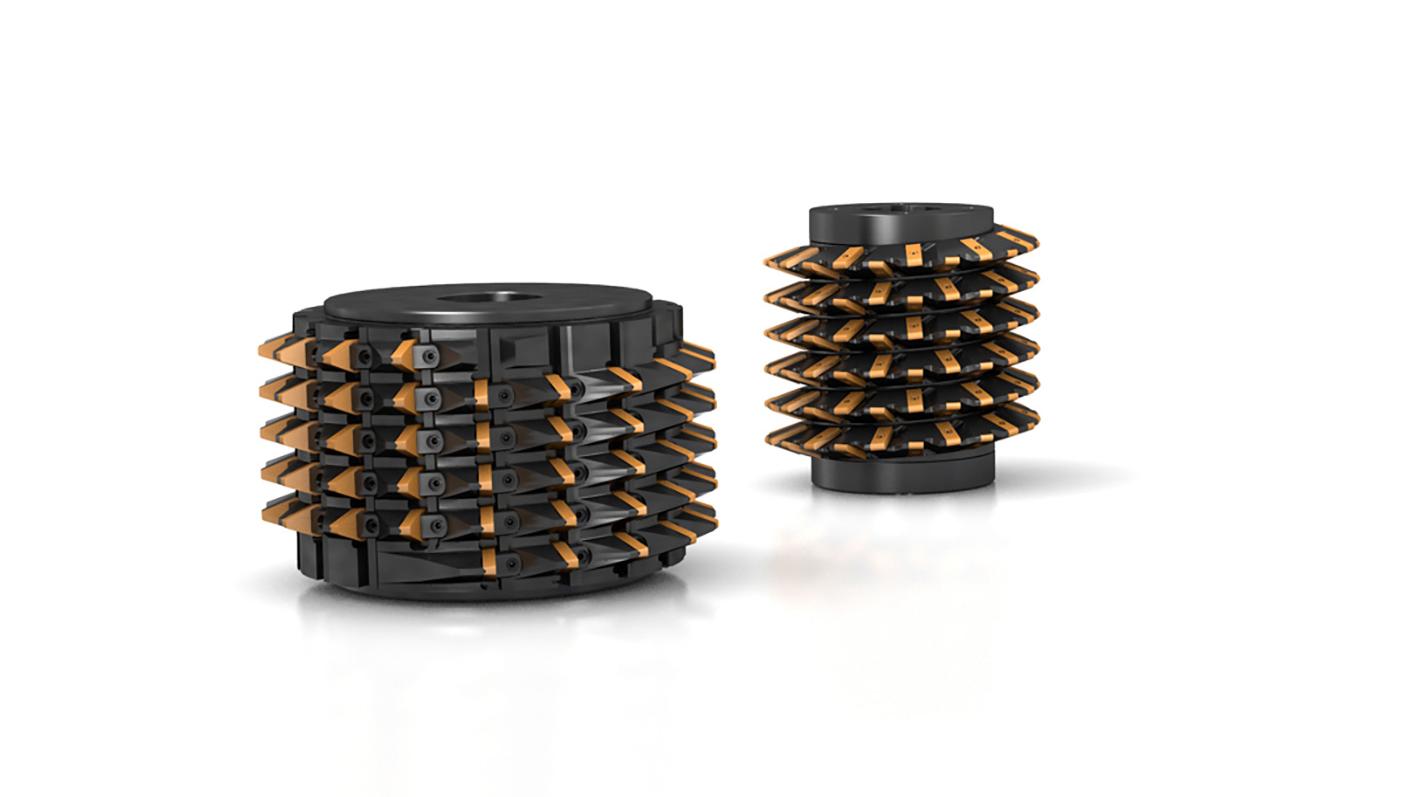

Freze

İnvolüt dişlilerin üretiminde kullanılan tek ve çok dişli frezelerin ölçümü de yapılabilir. Tam profilli freze ve blok frezelerinin yanı sıra döner plakalı frezelerin ölçümü de desteklenmektedir. Teğetsel kesim geometrilerine sahip frezeler de ölçülebilir.
