ZEISS BOSELLO WRE thunder
Jantların tam hızda muayenesi
Hafif alaşım jantların üretim döngüsü içinde hızlı bir şekilde muayene edilmesini sağlayan ZEISS BOSELLO WRE thunder, 2D X-ray kusur tespiti için tasarlanmış yüksek hızlı, hat içi bir sistemdir. Sistem, üretilen tüm jantların güvenilir bir şekilde muayene edilmesini, kritik kusurların belirlenen gereksinimler uyarınca doğru bir şekilde tespit edilmesini ve değerlendirilmesini sağlar.
Hafif alaşım jantların 2D hat içi muayenesi
ZEISS Bosello WRE thunder, kusurların üretim hattında güvenilir ve hızlı bir şekilde tanımlanmasına yönelik 2D X-ray çözümüdür. Sistem çok çeşitli jantları kontrol eder ve önceden tanımlanmış normlara ve spesifikasyonlara göre sapmaları tespit eder.

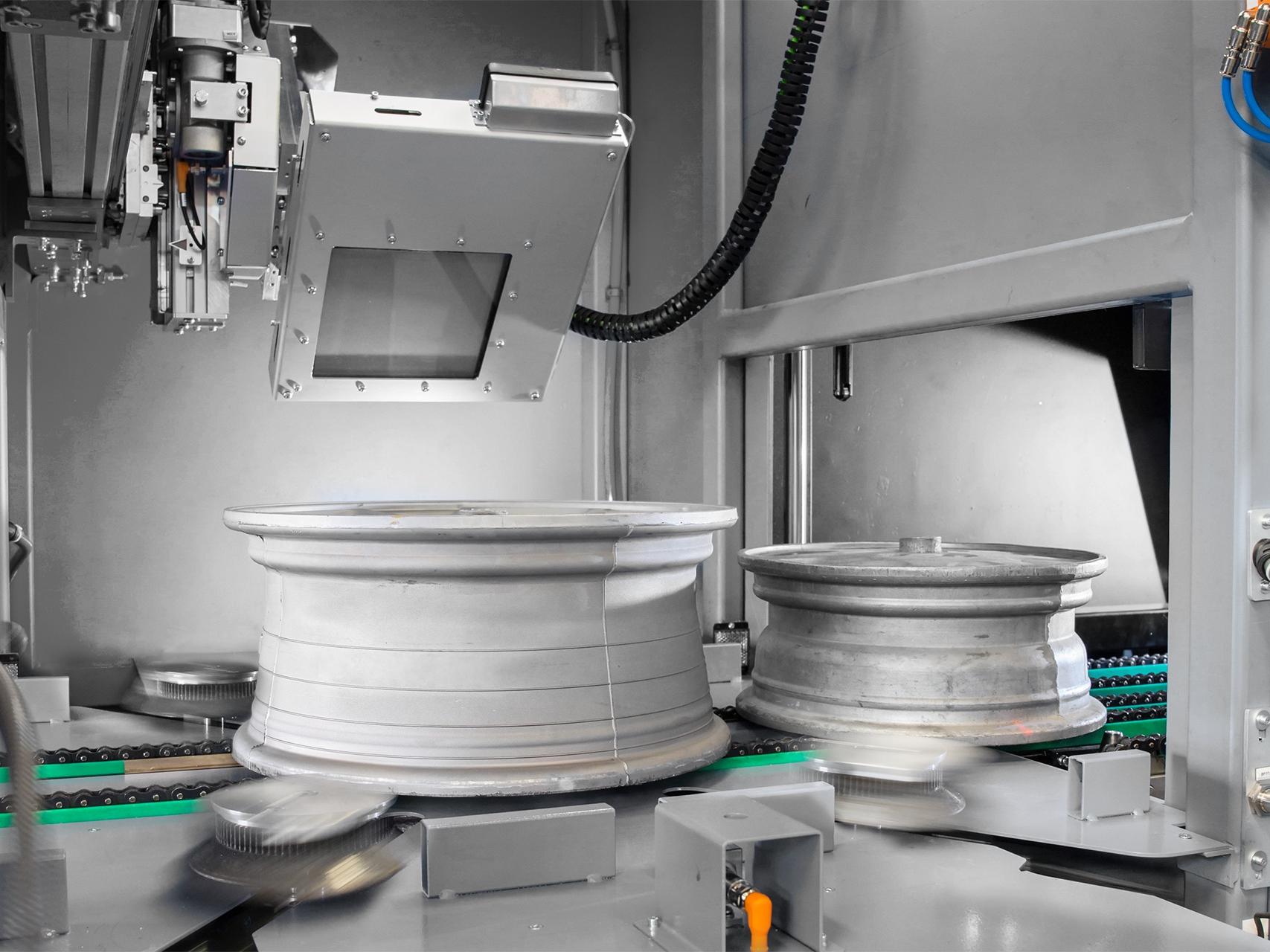

![Bu sayede muayeneye hemen başlanabilir ve boşta çalışma süresi en aza indirilir.]({"xsmall":"https://www.zeiss.com.tr/content/dam/iqs/r/systems/x-ray/2d-x-ray/bosello-wre-thunder/wre_thunder_innenraum_cropped.jpg/_jcr_content/renditions/original.image_file.100.75.107,0,1814,1280.file/wre_thunder_innenraum_cropped.jpg","small":"https://www.zeiss.com.tr/content/dam/iqs/r/systems/x-ray/2d-x-ray/bosello-wre-thunder/wre_thunder_innenraum_cropped.jpg/_jcr_content/renditions/original.image_file.360.270.107,0,1814,1280.file/wre_thunder_innenraum_cropped.jpg","medium":"https://www.zeiss.com.tr/content/dam/iqs/r/systems/x-ray/2d-x-ray/bosello-wre-thunder/wre_thunder_innenraum_cropped.jpg/_jcr_content/renditions/original.image_file.768.576.107,0,1814,1280.file/wre_thunder_innenraum_cropped.jpg","large":"https://www.zeiss.com.tr/content/dam/iqs/r/systems/x-ray/2d-x-ray/bosello-wre-thunder/wre_thunder_innenraum_cropped.jpg/_jcr_content/renditions/original.image_file.1024.768.107,0,1814,1280.file/wre_thunder_innenraum_cropped.jpg","xlarge":"https://www.zeiss.com.tr/content/dam/iqs/r/systems/x-ray/2d-x-ray/bosello-wre-thunder/wre_thunder_innenraum_cropped.jpg/_jcr_content/renditions/original.image_file.1280.960.107,0,1814,1280.file/wre_thunder_innenraum_cropped.jpg","xxlarge":"https://www.zeiss.com.tr/content/dam/iqs/r/systems/x-ray/2d-x-ray/bosello-wre-thunder/wre_thunder_innenraum_cropped.jpg/_jcr_content/renditions/original.image_file.1440.1080.107,0,1814,1280.file/wre_thunder_innenraum_cropped.jpg","max":"https://www.zeiss.com.tr/content/dam/iqs/r/systems/x-ray/2d-x-ray/bosello-wre-thunder/wre_thunder_innenraum_cropped.jpg/_jcr_content/renditions/original.image_file.1707.1280.107,0,1814,1280.file/wre_thunder_innenraum_cropped.jpg"} "Yüksek verim için hızlı tarama")
Yüksek verim için hızlı tarama
Pass-through sistem konsepti, jantların 2,5 saniyeden kısa sürede hızlı bir şekilde değiştirilmesine olanak tanır. İkisi içeride ve ikisi dışarıda olmak üzere dört kapının akıllı koordinasyonu sayesinde X-ray kaynağı sürekli olarak çalışabilir. Bu sayede muayeneye hemen başlanabilir ve boşta çalışma süresi en aza indirilir. Farklı jantların işlenmesi gerekse bile, Otomatik Jant Tanımlama sistemi modeli tanır, ilgili test programını yükler ve üretim döngüsünü bozmadan tarama işlemi için doğru hizalamayı bulur.

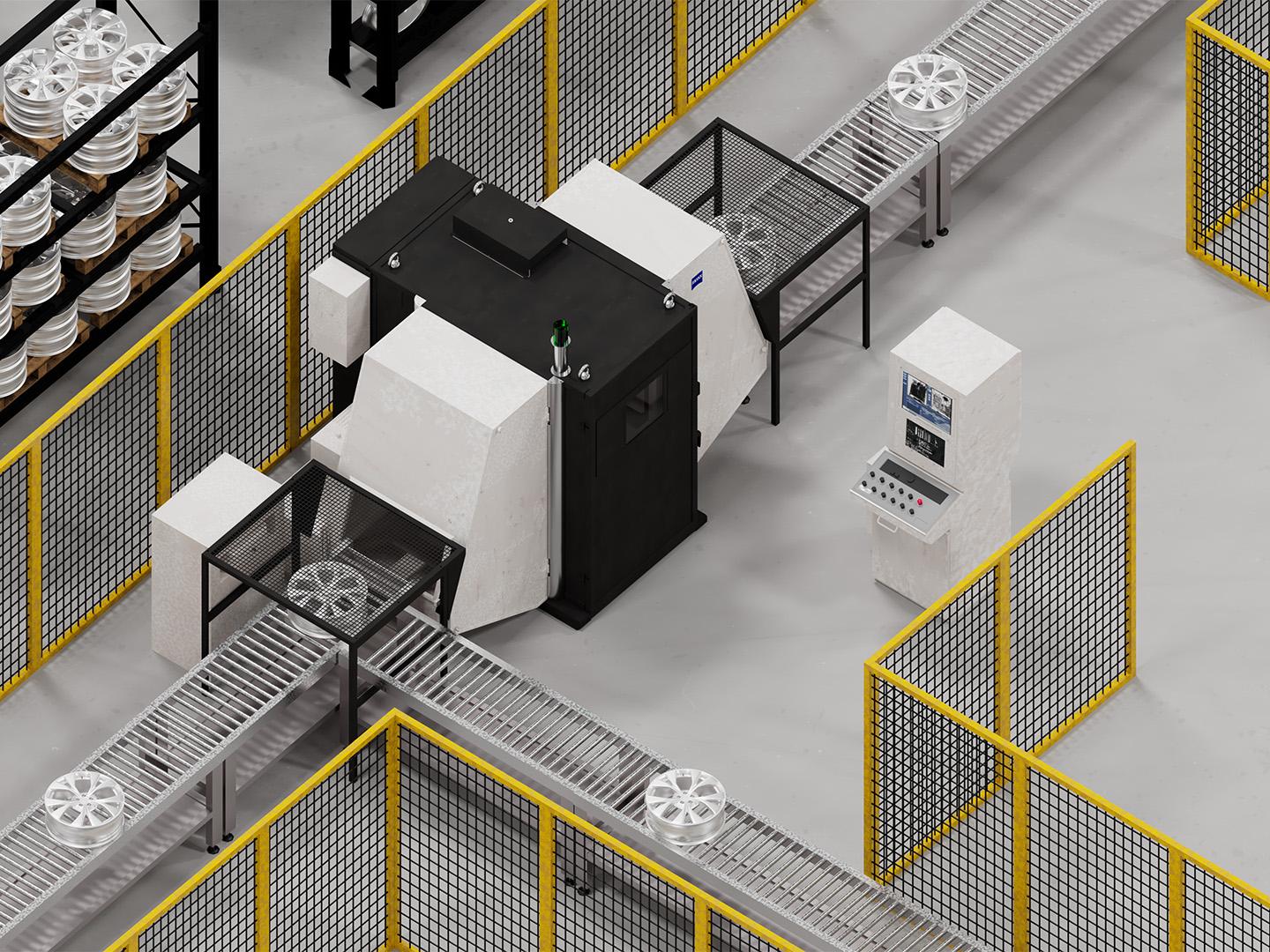

![ZEISS BOSELLO WRE Thunder, sağlam ve dayanıklı yapısı ile karakterizedir ve bu nedenle zorlu üretim ortamlarında sert kullanıma uygundur.]({"xsmall":"https://www.zeiss.com.tr/content/dam/iqs/r/systems/x-ray/2d-x-ray/bosello-wre-thunder/wre_thunder_isometric_4.jpg/_jcr_content/renditions/original.image_file.100.75.240,0,1680,1080.file/wre_thunder_isometric_4.jpg","small":"https://www.zeiss.com.tr/content/dam/iqs/r/systems/x-ray/2d-x-ray/bosello-wre-thunder/wre_thunder_isometric_4.jpg/_jcr_content/renditions/original.image_file.360.270.240,0,1680,1080.file/wre_thunder_isometric_4.jpg","medium":"https://www.zeiss.com.tr/content/dam/iqs/r/systems/x-ray/2d-x-ray/bosello-wre-thunder/wre_thunder_isometric_4.jpg/_jcr_content/renditions/original.image_file.768.576.240,0,1680,1080.file/wre_thunder_isometric_4.jpg","large":"https://www.zeiss.com.tr/content/dam/iqs/r/systems/x-ray/2d-x-ray/bosello-wre-thunder/wre_thunder_isometric_4.jpg/_jcr_content/renditions/original.image_file.1024.768.240,0,1680,1080.file/wre_thunder_isometric_4.jpg","xlarge":"https://www.zeiss.com.tr/content/dam/iqs/r/systems/x-ray/2d-x-ray/bosello-wre-thunder/wre_thunder_isometric_4.jpg/_jcr_content/renditions/original.image_file.1280.960.240,0,1680,1080.file/wre_thunder_isometric_4.jpg","xxlarge":"https://www.zeiss.com.tr/content/dam/iqs/r/systems/x-ray/2d-x-ray/bosello-wre-thunder/wre_thunder_isometric_4.jpg/_jcr_content/renditions/original.image_file.1440.1080.240,0,1680,1080.file/wre_thunder_isometric_4.jpg","max":"https://www.zeiss.com.tr/content/dam/iqs/r/systems/x-ray/2d-x-ray/bosello-wre-thunder/wre_thunder_isometric_4.jpg/_jcr_content/renditions/original.image_file.1440.1080.240,0,1680,1080.file/wre_thunder_isometric_4.jpg"} "Üretim ortamına mükemmel entegrasyon")
Üretim ortamına mükemmel entegrasyon
ZEISS BOSELLO WRE thunder, sağlam ve dayanıklı yapısı ile karakterizedir ve bu nedenle zorlu üretim ortamlarında sert kullanıma uygundur. Sadece 5,8 m²'lik ayak izine sahip kompakt tasarımı, mevcut üretim hatlarına kolayca yerleştirilip entegre edilebilir. Ayrıca, mevcut bir taşıma bandı hattıyla sorunsuz bağlantı için arayüz sinyalleri ve özel gereksinimlerinizi karşılamak için istek üzerine kusurlu parça ret birimi gibi özelleştirilebilir özellikler sunar.

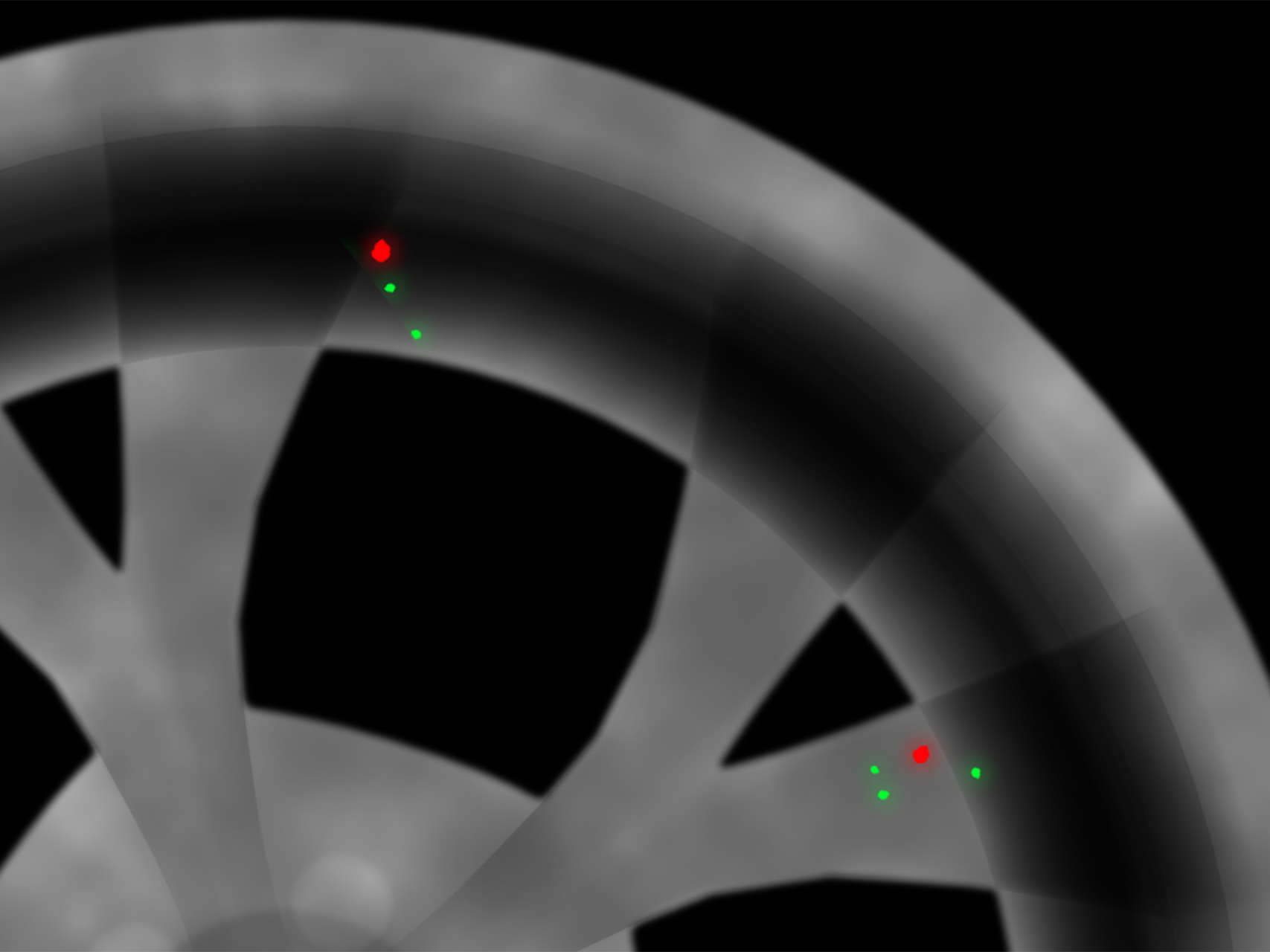

![Hızlı görüntü edinimi özelliğine sahip kullanımı kolay yazılım, ASTM standartlarına uygun olarak tam otomatik 2D X-ray muayenesine ve değerlendirmesine olanak tanır.]({"xsmall":"https://www.zeiss.com.tr/content/dam/iqs/r/systems/x-ray/2d-x-ray/bosello-wre-thunder/wre_thunder_rim_scanerrors_6-3.png/_jcr_content/renditions/original.image_file.100.75.107,0,1814,1280.file/wre_thunder_rim_scanerrors_6-3.png","small":"https://www.zeiss.com.tr/content/dam/iqs/r/systems/x-ray/2d-x-ray/bosello-wre-thunder/wre_thunder_rim_scanerrors_6-3.png/_jcr_content/renditions/original.image_file.360.270.107,0,1814,1280.file/wre_thunder_rim_scanerrors_6-3.png","medium":"https://www.zeiss.com.tr/content/dam/iqs/r/systems/x-ray/2d-x-ray/bosello-wre-thunder/wre_thunder_rim_scanerrors_6-3.png/_jcr_content/renditions/original.image_file.768.576.107,0,1814,1280.file/wre_thunder_rim_scanerrors_6-3.png","large":"https://www.zeiss.com.tr/content/dam/iqs/r/systems/x-ray/2d-x-ray/bosello-wre-thunder/wre_thunder_rim_scanerrors_6-3.png/_jcr_content/renditions/original.image_file.1024.768.107,0,1814,1280.file/wre_thunder_rim_scanerrors_6-3.png","xlarge":"https://www.zeiss.com.tr/content/dam/iqs/r/systems/x-ray/2d-x-ray/bosello-wre-thunder/wre_thunder_rim_scanerrors_6-3.png/_jcr_content/renditions/original.image_file.1280.960.107,0,1814,1280.file/wre_thunder_rim_scanerrors_6-3.png","xxlarge":"https://www.zeiss.com.tr/content/dam/iqs/r/systems/x-ray/2d-x-ray/bosello-wre-thunder/wre_thunder_rim_scanerrors_6-3.png/_jcr_content/renditions/original.image_file.1440.1080.107,0,1814,1280.file/wre_thunder_rim_scanerrors_6-3.png","max":"https://www.zeiss.com.tr/content/dam/iqs/r/systems/x-ray/2d-x-ray/bosello-wre-thunder/wre_thunder_rim_scanerrors_6-3.png/_jcr_content/renditions/original.image_file.1707.1280.107,0,1814,1280.file/wre_thunder_rim_scanerrors_6-3.png"} "Güvenilir muayeneler için otomatik değerlendirme")
Güvenilir muayeneler için otomatik değerlendirme
Hızlı görüntü edinimi özelliğine sahip kullanımı kolay yazılım, ASTM standartlarına uygun olarak tam otomatik 2D X-ray muayenesine ve değerlendirmesine olanak tanır. Şirket içinde geliştirilen FARIS yazılımı sayesinde uygunsuz kusurlar güvenilir bir şekilde tespit edilip sınıflandırılır, böylece kusurlu parçalar otomatik olarak üretim hattından çıkarılır. Aynı zamanda, muayene edilen dökümlerle ilgili tüm bilgiler tek bir veritabanında belgelenir, bu da üretimde tam izlenebilirlik sağlar.
ZEISS BOSELLO WRE thunder, üretim döngüsünde sürekli kullanım için tasarlanmış olup üretilen tüm jantların %100'ünün güvenilir ve otomatik olarak muayene edilmesine olanak sağlar. Optimum şekilde senkronize edilmiş bileşenler jantların hızlı ve güvenli bir şekilde taşınmasını sağlar, titreşimi azaltır ve kısa tarama süreleriyle yüksek hassasiyet elde eder.

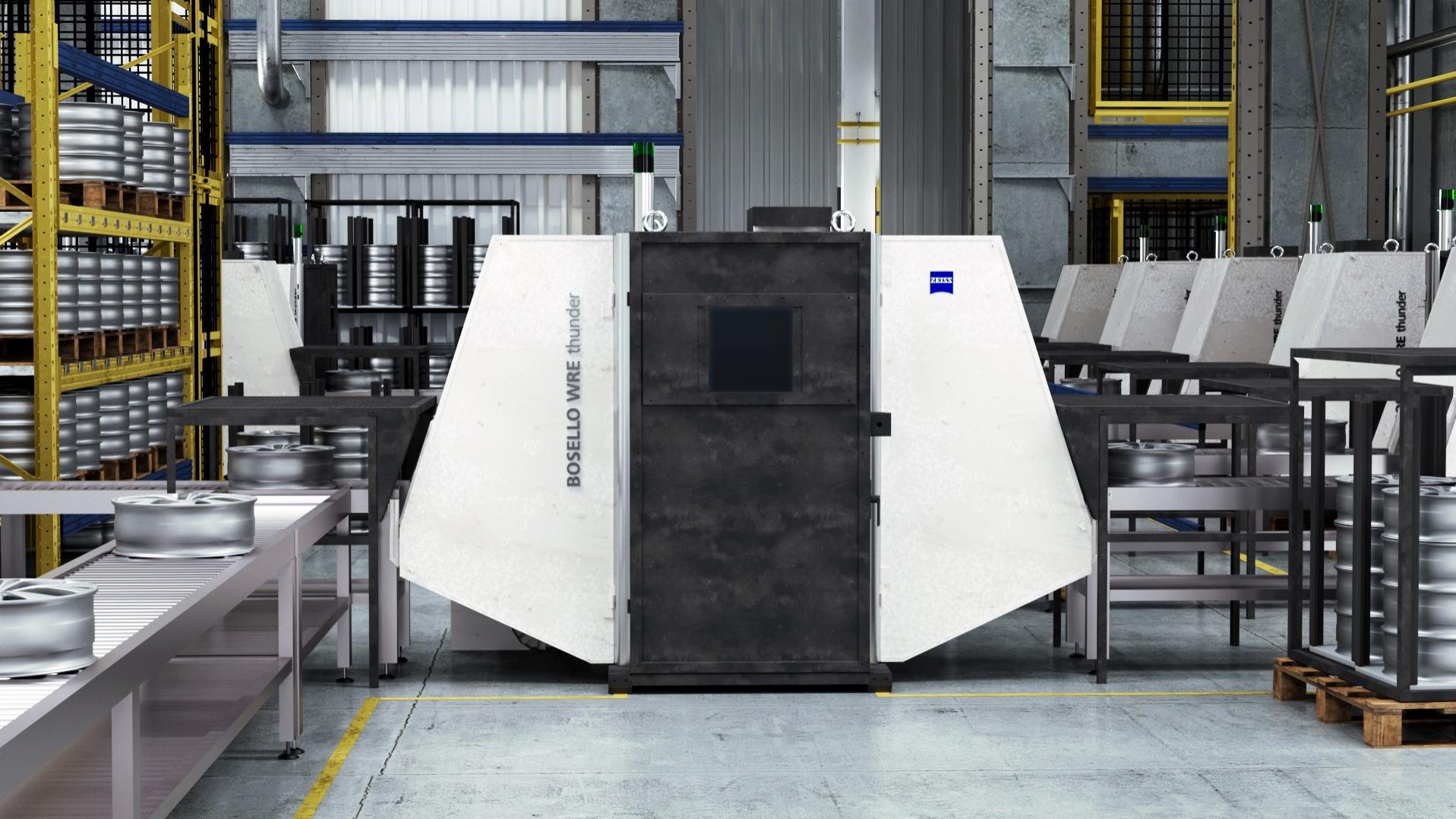

Optimize edilmiş bileşenler yüksek sistem stabilitesi sağlar
![Optimize Edilmiş Bileşenler Yüksek Sistem Stabilitesi Sağlar]({"xsmall":"https://www.zeiss.com.tr/content/dam/iqs/r/systems/x-ray/2d-x-ray/bosello-wre-thunder/wre_thunder_clickmap_1920x1280.jpg/_jcr_content/renditions/original.image_file.100.56.0,113,1917,1192.file/wre_thunder_clickmap_1920x1280.jpg","small":"https://www.zeiss.com.tr/content/dam/iqs/r/systems/x-ray/2d-x-ray/bosello-wre-thunder/wre_thunder_clickmap_1920x1280.jpg/_jcr_content/renditions/original.image_file.360.203.0,113,1917,1192.file/wre_thunder_clickmap_1920x1280.jpg","medium":"https://www.zeiss.com.tr/content/dam/iqs/r/systems/x-ray/2d-x-ray/bosello-wre-thunder/wre_thunder_clickmap_1920x1280.jpg/_jcr_content/renditions/original.image_file.768.432.0,113,1917,1192.file/wre_thunder_clickmap_1920x1280.jpg","large":"https://www.zeiss.com.tr/content/dam/iqs/r/systems/x-ray/2d-x-ray/bosello-wre-thunder/wre_thunder_clickmap_1920x1280.jpg/_jcr_content/renditions/original.image_file.1024.576.0,113,1917,1192.file/wre_thunder_clickmap_1920x1280.jpg","xlarge":"https://www.zeiss.com.tr/content/dam/iqs/r/systems/x-ray/2d-x-ray/bosello-wre-thunder/wre_thunder_clickmap_1920x1280.jpg/_jcr_content/renditions/original.image_file.1280.720.0,113,1917,1192.file/wre_thunder_clickmap_1920x1280.jpg","xxlarge":"https://www.zeiss.com.tr/content/dam/iqs/r/systems/x-ray/2d-x-ray/bosello-wre-thunder/wre_thunder_clickmap_1920x1280.jpg/_jcr_content/renditions/original.image_file.1440.810.0,113,1917,1192.file/wre_thunder_clickmap_1920x1280.jpg","max":"https://www.zeiss.com.tr/content/dam/iqs/r/systems/x-ray/2d-x-ray/bosello-wre-thunder/wre_thunder_clickmap_1920x1280.jpg/_jcr_content/renditions/original.image_file.1917.1078.0,113,1917,1192.file/wre_thunder_clickmap_1920x1280.jpg"} "Optimize Edilmiş Bileşenler Yüksek Sistem Stabilitesi Sağlar")
Teknik veriler
Jantların tam hızda muayenesi
|
Jant boyutları aralığı |
4J x 13’’ - 11J x 22’’ |
|---|---|
|
Maks. iş parçası boyutu |
50 kg |
|
Maks. tüp gerilimi |
160 kV |
|
Sensör teknolojisi |
8 inç düz panel dedektör |
|
Yükleme süresi (görüntüden görüntüye) |
≤2,5 saniye |
|
Uygulamalar |
Alaşım jantlarda 2D X-ray muayenesi |
