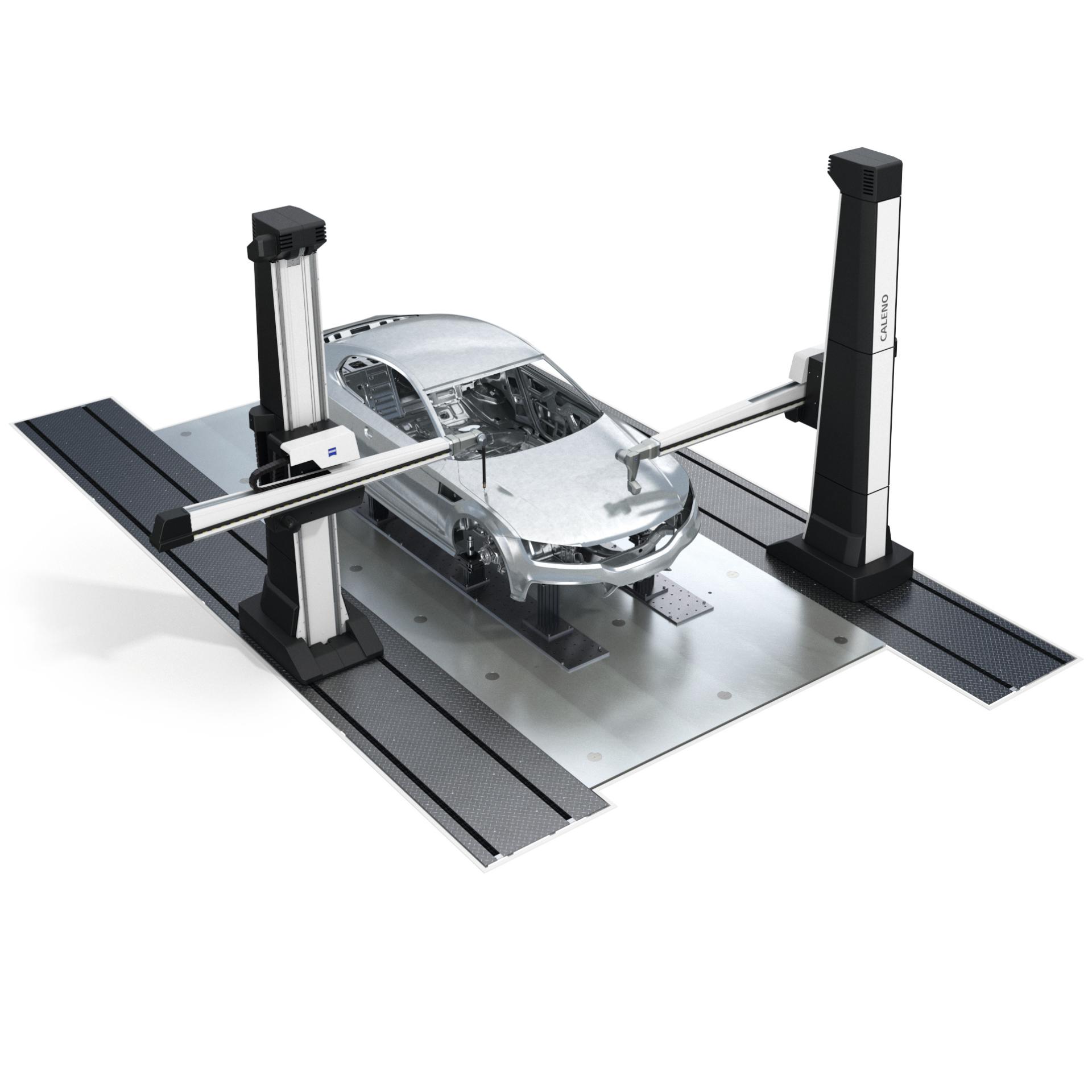

ZEISS CALENO

Çok sensörlü yatay kollu makine

Yüksek performanslı optik ve dokunarak ölçüm sensörlerin kombinasyonu sayesinde ZEISS CALENO, maksimum verimlilik ve hassasiyet sağlar.

Çoklu sensör teknolojisi ile geliştirilmiş doğruluk
Yüksek hızlı ölçümlerle üstün verimlilik
Entegre koruma sistemleri ile optimum güvenlik

Bir robottan daha fazlası. Bu bir Hambot.

Hambot, bir robotun yüksek performansını tipik yatay kol makinelerinin olanakları ile birleştiren, metrolojide yeni nesil yatay kol makineleridir.

ZEISS CALENO; CMM hassasiyeti, iş birlikçi sistem ve otomatik sensör değiştiricili olağanüstü bir çoklu sensör sisteminin birleşimidir. Yüksek performansı sayesinde ölçüm laboratuvarınızda ve üretim alanınızda daha yüksek hareket hızı, hızlanma ve hassasiyet sağlanmaktadır. Yüksek performanslı optik ve dokunarak ölçüm sensörlerin kombinasyonu sayesinde ZEISS CALENO, maksimum verimlilik ve hassasiyet sağlar.

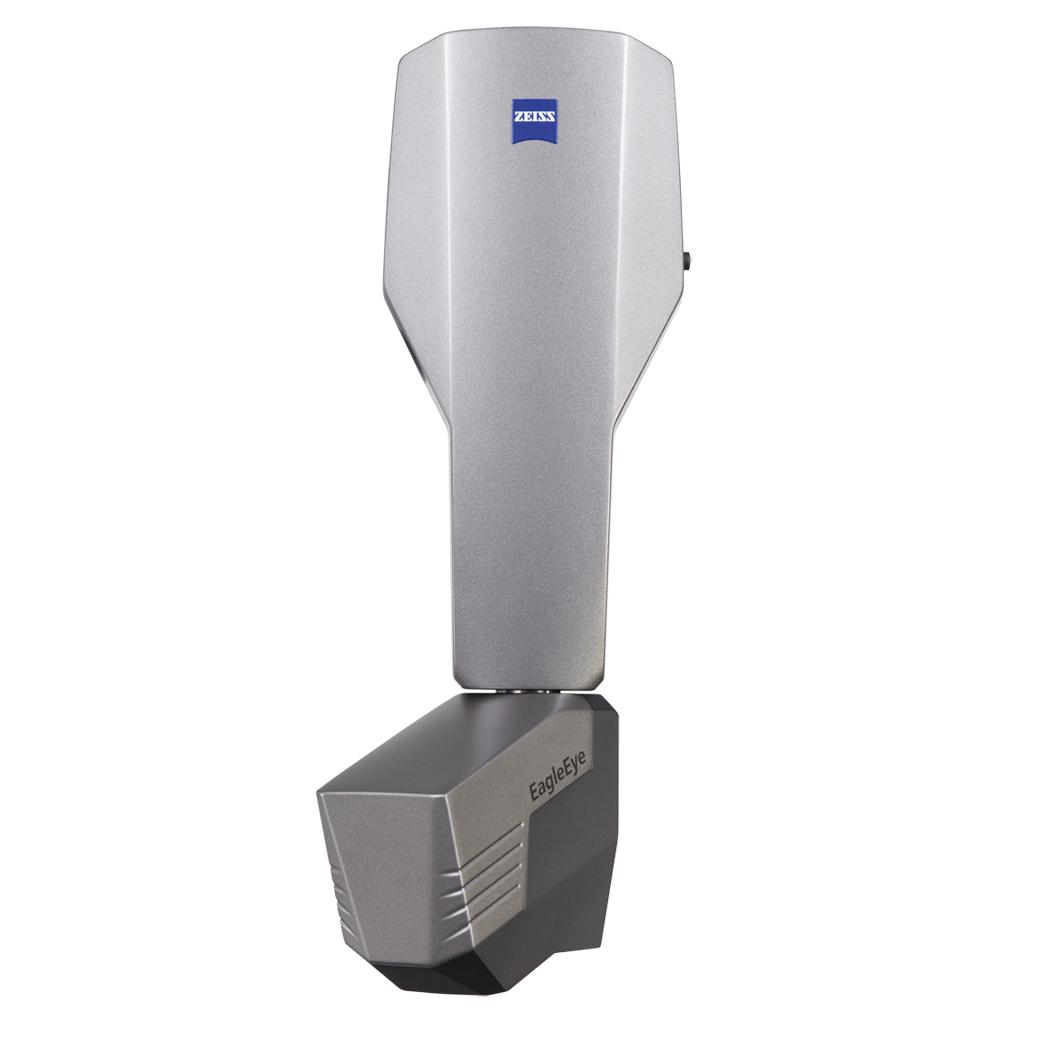

ZEISS CALENO'daki ZEISS EagleEye Optik sistemi, kalite ve doğruluktan ödün vermeden ölçüm süresini %85¹ oranına kadar azaltmayı sağlar.

Verimlilik ve hassasiyet

Yüksek performansı sayesinde ölçüm laboratuvarınızda ve üretim alanınızda daha yüksek hareket hızı, hızlanma ve hassasiyet sağlanmaktadır.
Bireysel yapılandırma

ZEISS CALENO, müşteri gereksinimlerine bağlı olarak çok çeşitli seçenekler ve kombinasyonlarla kolayca modifiye edilebilir. Ölçüm sistemi, belirli doğruluk ve performans gereksinimlerini karşılamak üzere özelleştirilebilir ve tamamen yapılandırılabilir.
Her yönüyle güvenli

Operatör ve ölçüm sistemi çok katmanlı bir güvenlik sistemi ile korunmaktadır. Sensör, sensör plakası, sensör taşıyıcı (opsiyonel), Y kolu ve tüm eksenlerdeki hareket için geliştirilmiş güvenlik sistemleri, özel çarpışma koruma teknolojileri ile her yerde güvenliği sağlar.

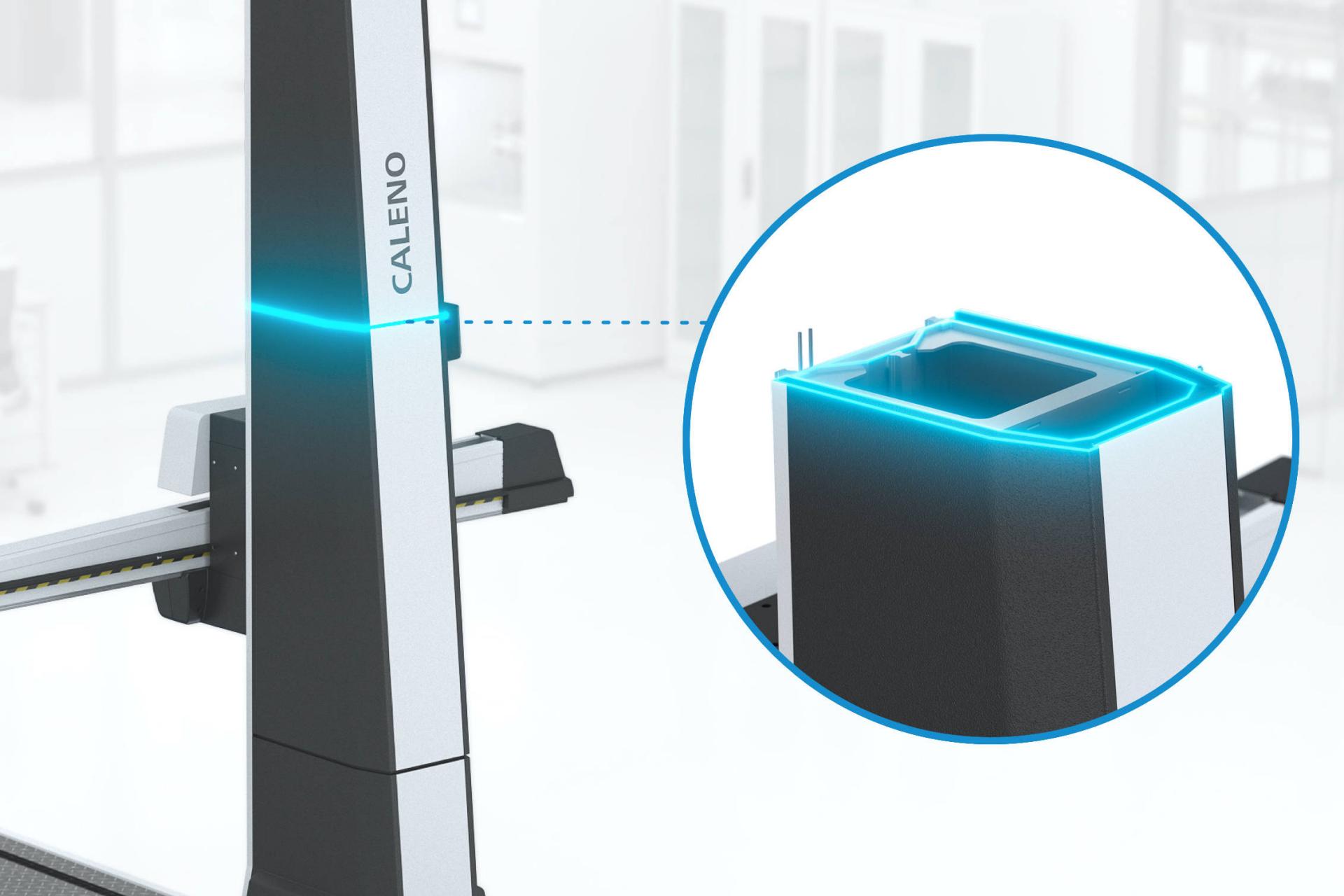

Kapaklı Kolonlar

Her ZEISS CALENO, modern bir tasarıma sahip tam bir muhafazaya sahiptir. Isı yalıtımı ve kirlenmeye karşı koruma sağlar. Bu da ZEISS CALENO'yu üretim ortamında kullanım için uygun hale getirir. Ek olarak, tüm makine eksenleri ve parça için isteğe bağlı olarak aktif sıcaklık kompanzasyonu mevcuttur.

ZEISS CALENO Tasarımları

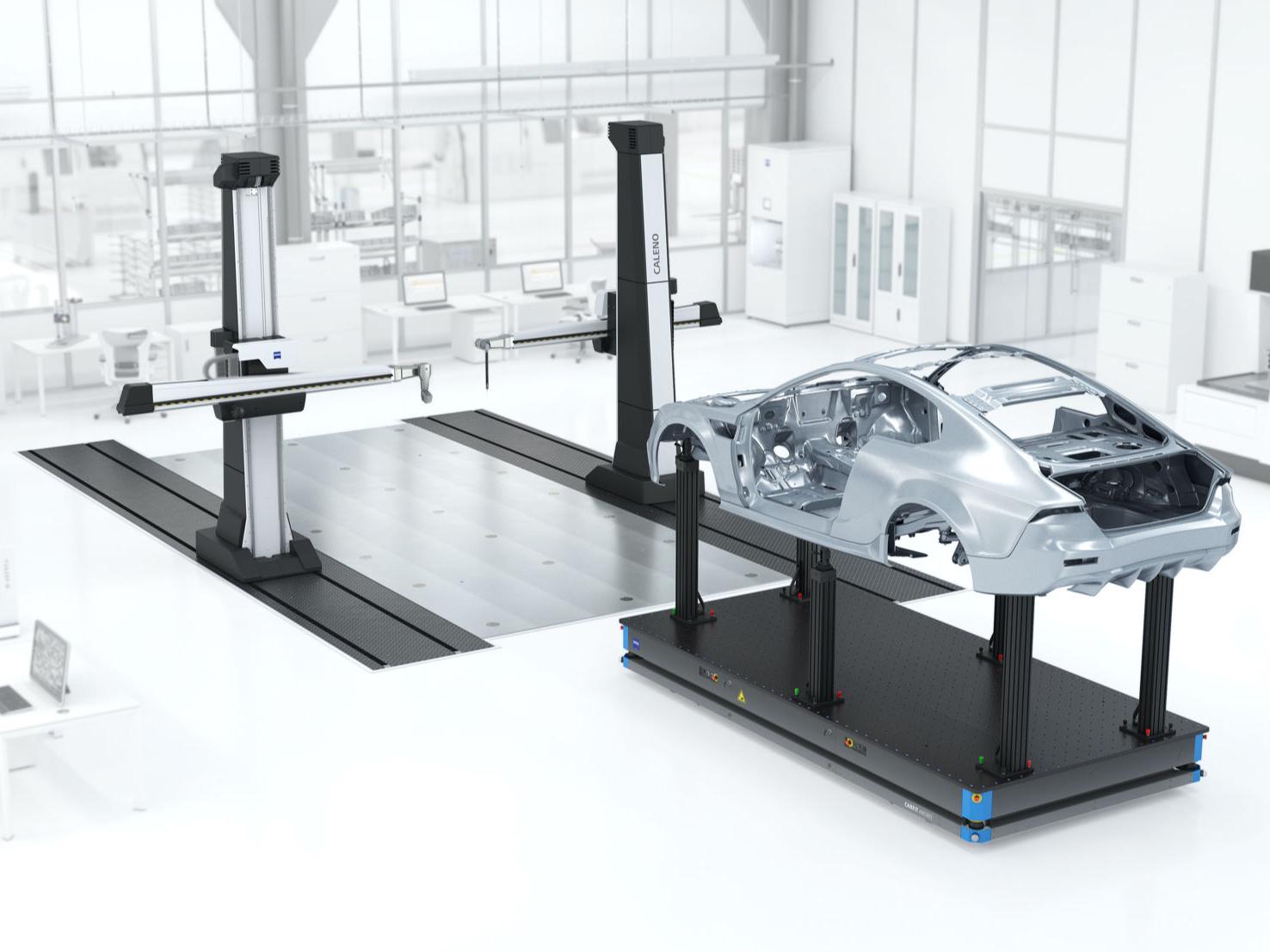

Düz zemin montajı

Düz zemin versiyonunda, ZEISS CALENO'ya en iyi şekilde erişilebilir ve ZEISS eMOBEE gibi zemin konveyörleri ile üzerinden geçilebilir. Ölçüm sistemi üzerinde ve ölçüm sistemiyle yapılan tüm çalışmalar için zemin seviyesi versiyonu mümkün olan en iyi ergonomi ve üretkenliği sunar - yüksek hacimli ölçümler ve dar zaman aralıkları için idealdir. Kurulum için uygun bir temel gereklidir.

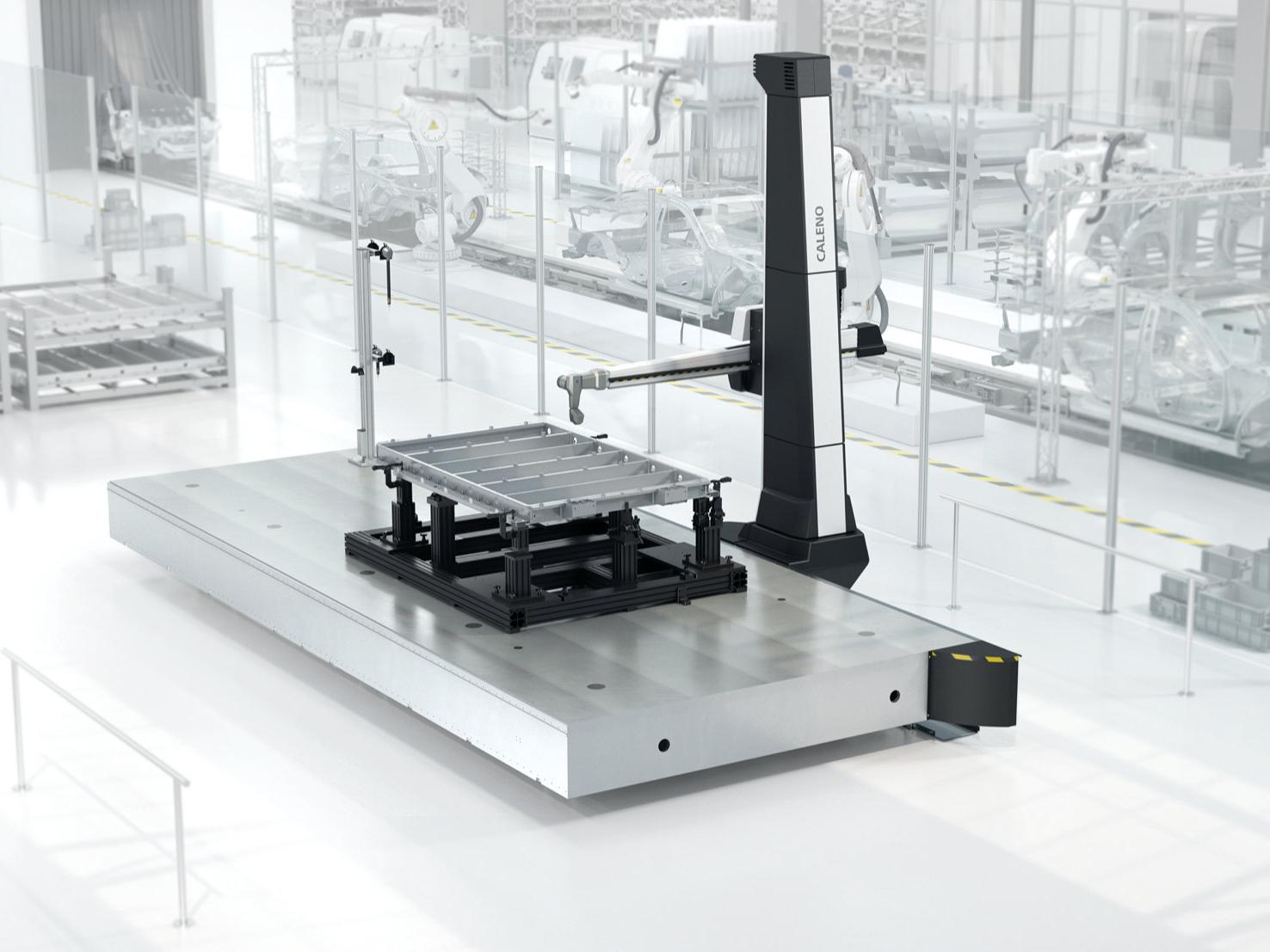

ZEISS CALENO T tabla üstü tasarımı

ZEISS CALENO T tabla üstü tasarımı genellikle temel üzerinde çalışma gerektirmez ve aynı olağanüstü hassasiyet ve performansla zemin seviyesindeki versiyondan daha ucuzdur. Tabla üstü tasarımıyla, ölçüm tablası ve ölçüm sütunları doğası gereği sağlam bir birim oluşturur. Bu, ölçüm sistemini kurulum alanına karşı daha az hassas hale getirir. Bu nedenle ZEISS CALENO T, üretim hattına yakın ve sonraki kurulumlar için idealdir. İsteğe bağlı olarak temin edilebilen bir hava sönümleme sistemi ile sistem temelden mümkün olan en iyi şekilde ayrıştırılabilir.

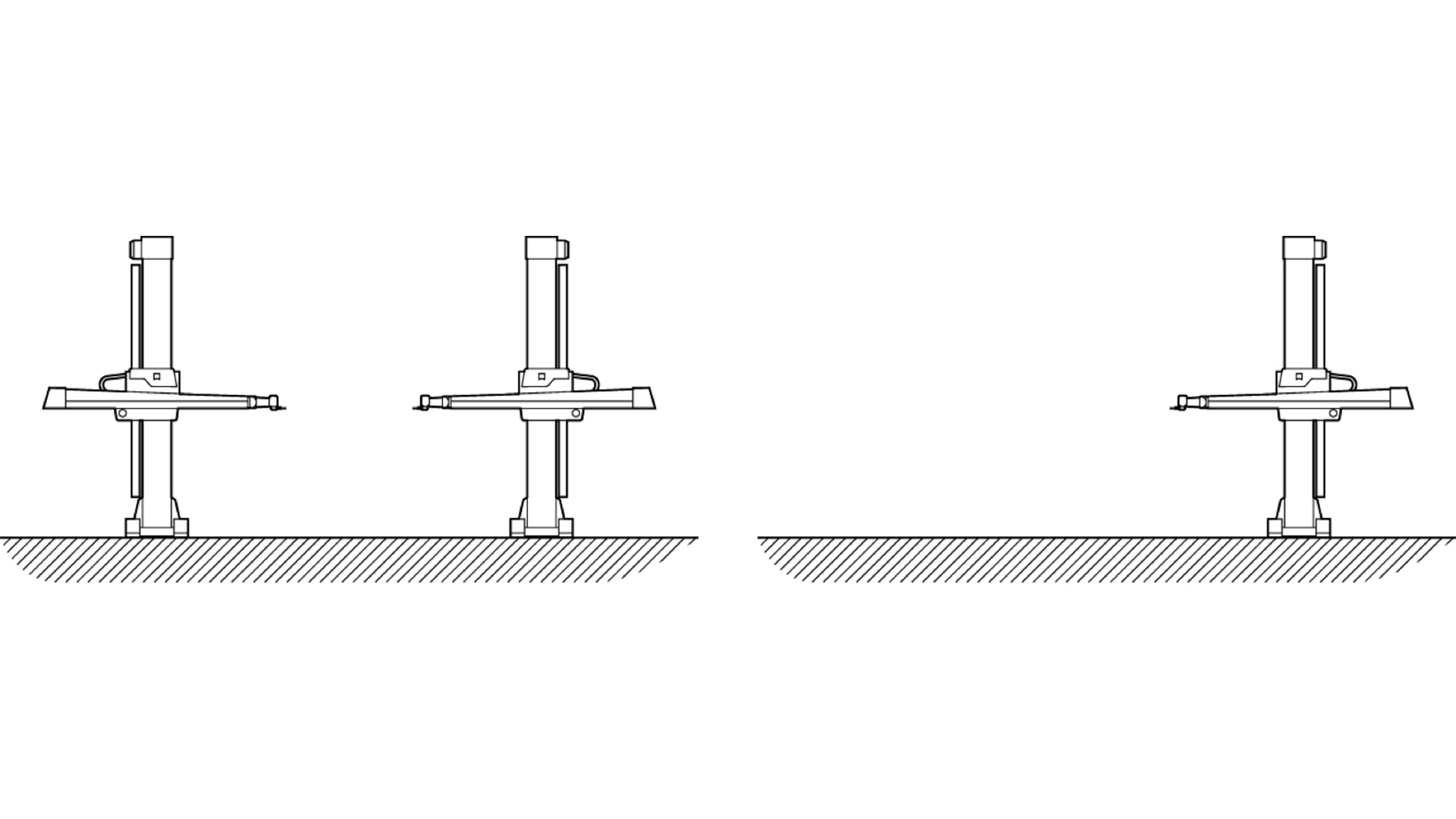

Düz zemin montajı

ZEISS CALENO düz zemin dubleks ve tek kollu sistem olarak

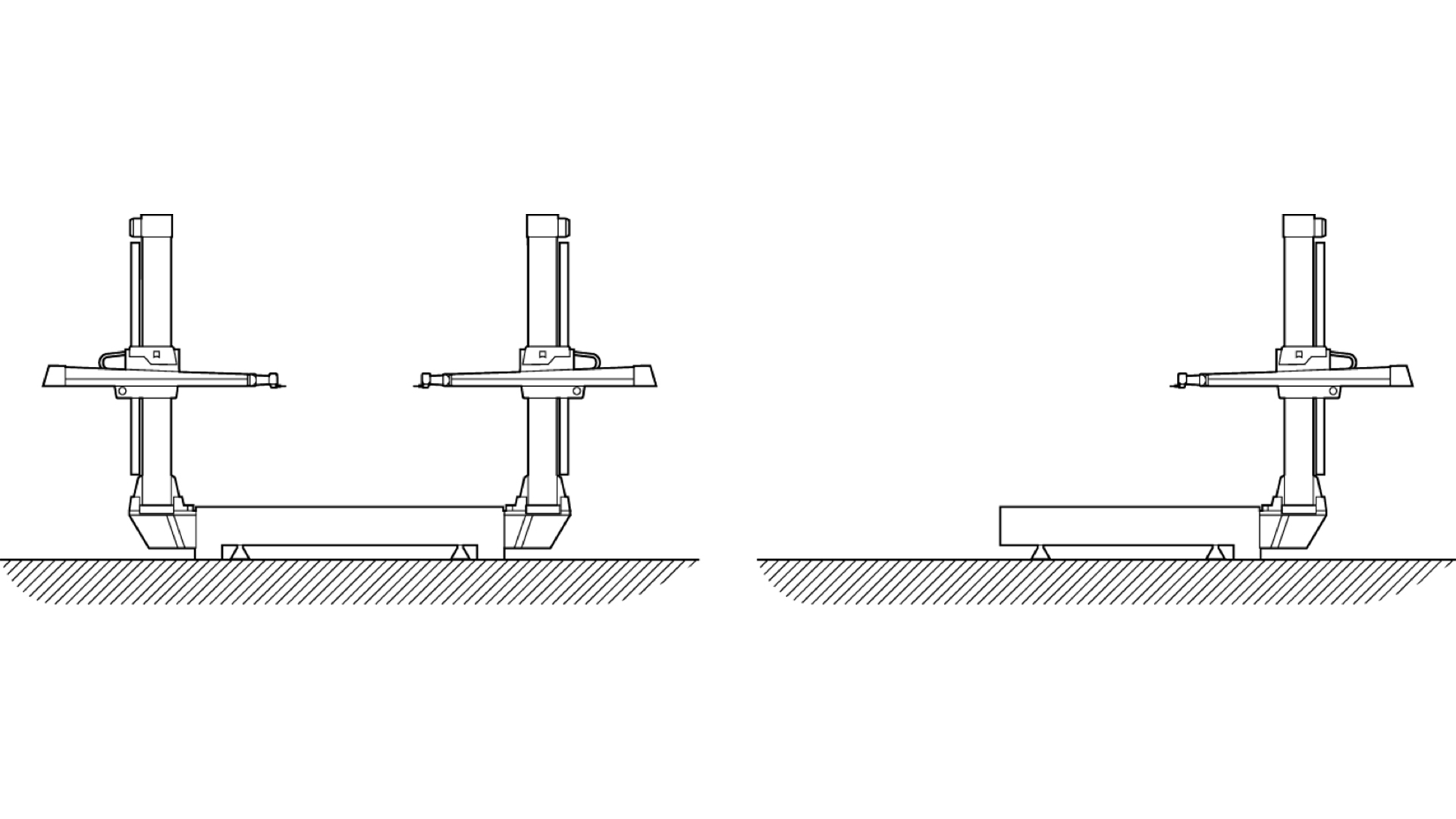

ZEISS CALENO T tabla üstü tasarımı

Dubleks ve tek kollu sistem olarak ZEISS CALENO T

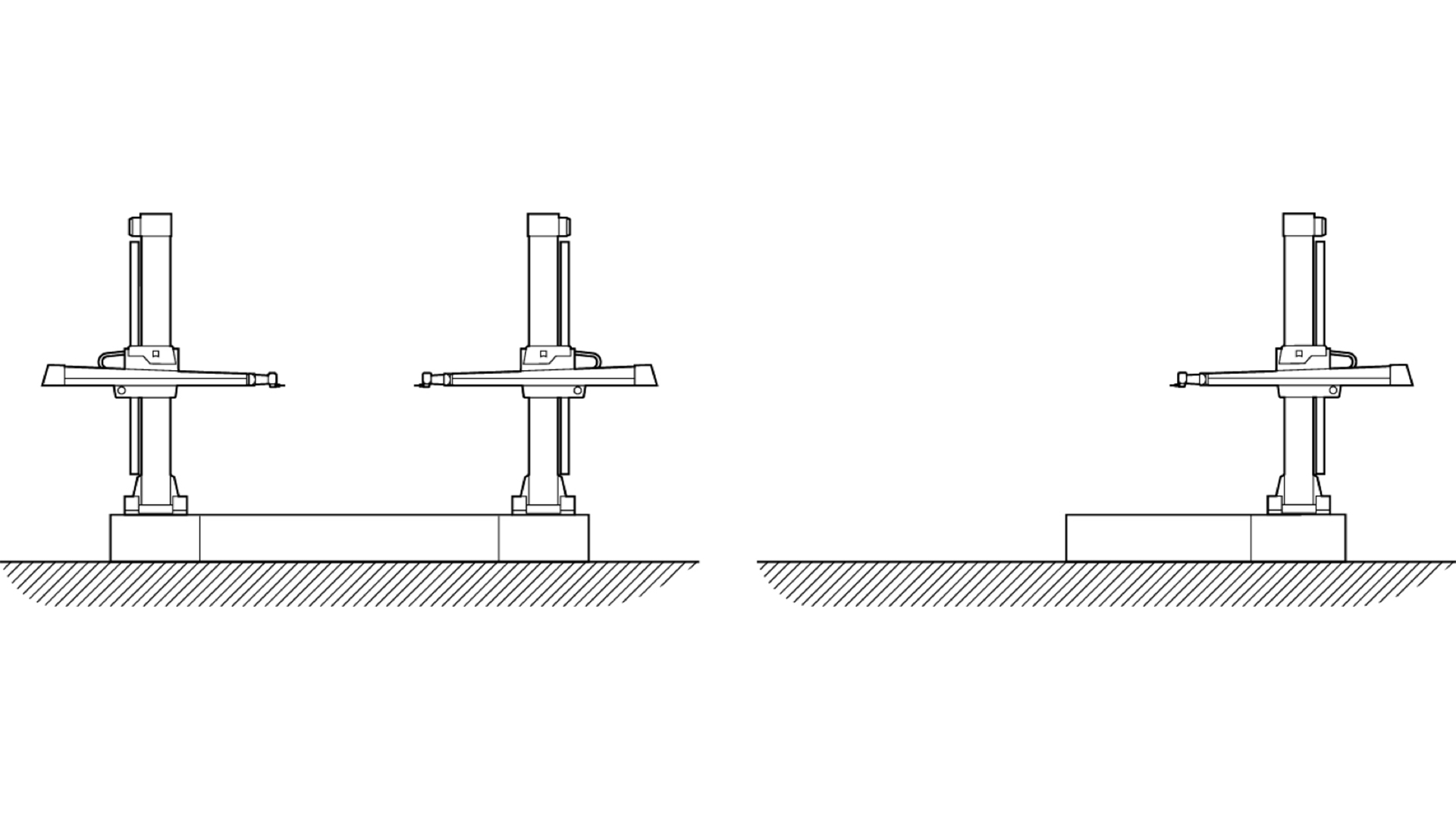

Zemin montajlı kurulum

ZEISS CALENO dubleks ve tek kollu sistem olarak zemin montajlı

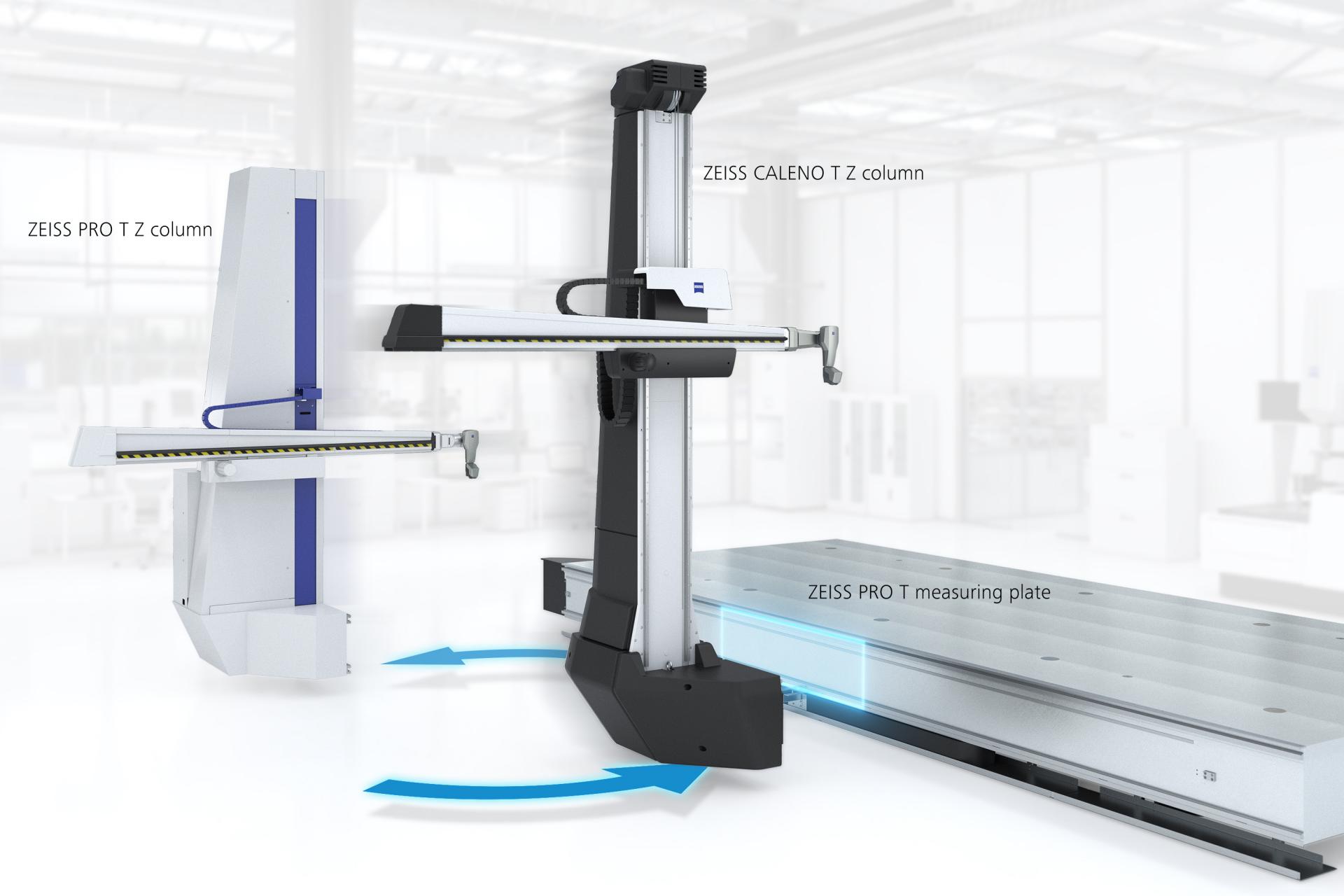

ZEISS PRO T'den yükseltme

ZEISS PRO T cihazınızın sensör teknolojisini yükseltmek mi istiyorsunuz?

ZEISS CALENO T'ye tam bir yükseltme yapmanızı öneririz.

Yeni ZEISS CALENO T, geliştirilmiş Z kolonları ZEISS PRO T ölçüm tablosu ile uyumlu olacak şekilde tasarlanmıştır. Kolon değiştirilerek bir ZEISS PRO T, en yeni ZEISS sensör teknolojisine sahip bir ZEISS CALENO T'ye dönüştürülebilir.

Bu, size şimdiye kadarki en doğru ve verimli ZEISS yatay kol ölçüm sistemini sunar. Bunun nedeni: CALENO T'nin yeni Z-kolonları daha yüksek sağlamlık, standart olarak birinci sınıf sıcaklık izolasyonu ve minimum bakım ihtiyacı sağlar. Ayrıca, döner kafalı sensör teknolojisindeki daha ileri gelişmeler için geleceğe dönük bir temel oluştururlar.

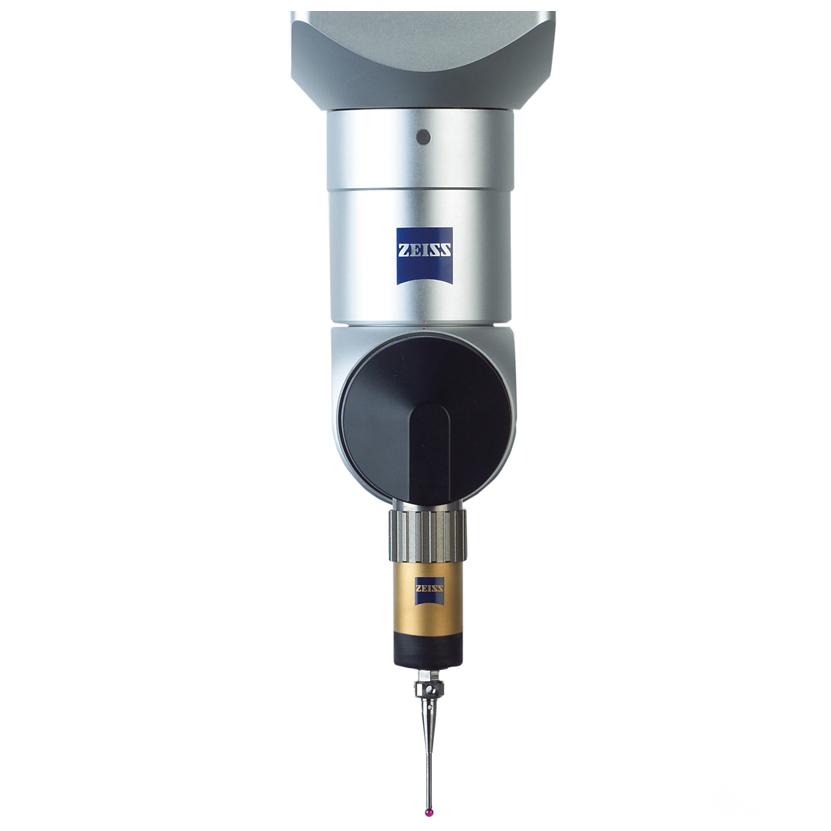

Yeni, indeksleme yapmayan, DSC'li kafa

Yüksek dinamikler, mükemmel hassasiyet ve doğruluk, DSC'nin çeşitli ölçüm görevlerini yerine getirmesini sağlar. Hem dokunarak ölçüm hem de optik sensör sistemleriyle çalışır, 800 mm'ye kadar uzatmalarla çalışmaya izin verir ve hızlı dönüş hızı sunar. Pasif prob şarj cihazı ne basınçlı hava ne de elektrik gerektirir.

Teknik Özellikler

	ZEISS CALENO düz zemin		ZEISS CALENO T
Hacim ölçüm kapasitesi	Tek 7000 X [mm] 1800 Y [mm] 3000 Z [mm]	Dubleks 7000 X [mm] 3086 Y [mm] 3000 Z [mm]	Tek 7250 X [mm] 1800 Y [mm] 2500 Z [mm]	Dubleks 7000 X [mm] 2800 Y [mm] 2500 Z [mm]
Uzunluk ölçüm hatası	Standart 16°C-24°C Sıcaklık 27 + L /80 ≤70 μm cinsinden E	Yüksek Doğruluk Seçeneği 18°C-22°C Sıcaklık 18 + L/125 ≤50 μm cinsinden E	Standart 16°C-24°C Sıcaklık 27 + L /80 ≤70 μm cinsinden E	Yüksek Doğruluk Seçeneği 18°C-22°C Sıcaklık 18 + L/125 ≤50 μm cinsinden E
Maksimum Hız ve Hızlanma	Standart 260 mm/s V uzaysal 1000 mm/s2 A uzaysal	Işık bariyerli performans seçeneği 866 mm/s V uzaysal 1500 mm/s2 A uzaysal	Standart 260 mm/s V uzaysal 1000 mm/s2 A uzaysal	Işık bariyerli performans seçeneği 866 mm/s V uzaysal 1500 mm/s2 A uzaysal

Daha fazla bilgi indirin

ZEISS CALENO Brochure EN

4 MB

İndir
ZEISS CALENO product presentation

91 MB

İndir
ZEISS IQS Portfolio Overview EN

10 MB

İndir

Bize Ulaşın

Ürünlerimizi veya hizmetlerimizi daha yakından incelemek ister misiniz? Size daha fazla bilgi veya canlı bir demo sunmaktan memnuniyet duyarız – uzaktan ya da yüz yüze.

ZEISS Academy Metrology

Kişiye özel metroloji eğitiminiz, farklı formatlarda sunulmaktadır

ZEISS Metrology Portal

Tüm sistem ve yazılım hizmetlerine erişim sağlayın

Daha fazla bilgiye ihtiyacınız var mı?

Bizimle iletişime geçin. Uzmanlarımız size geri dönecektir.

Form yükleniyor...

Sonraki Adım:

İlgi Talebi
Kişisel Bilgiler
Şirket Bilgileri

ZEISS'ta veri işleme hakkında daha fazla bilgi almak istiyorsanız, lütfen veri gizliliği bildirimimizi inceleyin.

¹
Bir özellik ölçümü ölçütü esas alınmıştır. 450 Özelliğin ölçümü, komple gövde ve beyaz üzerinde EagleEye sistemi ile ZEISS PRO dual arm ile gerçekleştirildi
