Büyük CMM

ZEISS MMZ 1 tabla

Büyük hacimli parçalar için kompakt çözüm

ZEISS MMZ 1 tabla, 5 tona kadar büyük iş parçaları ve hassas temas ölçümlerinin gerekli olduğu ve boyut, form ve konum ölçümlerinin en yüksek hassasiyetle değerlendirildiği uygulamalar için uygundur - ZEISS VAST XT gold prob kafası ile.

Yüksek performans için güçlü tasarım
Güvenlik lazer tarayıcıları
Esnek ve sürdürülebilir sistem
Pnömatik titreşim yalıtımı - temel gerektirmez

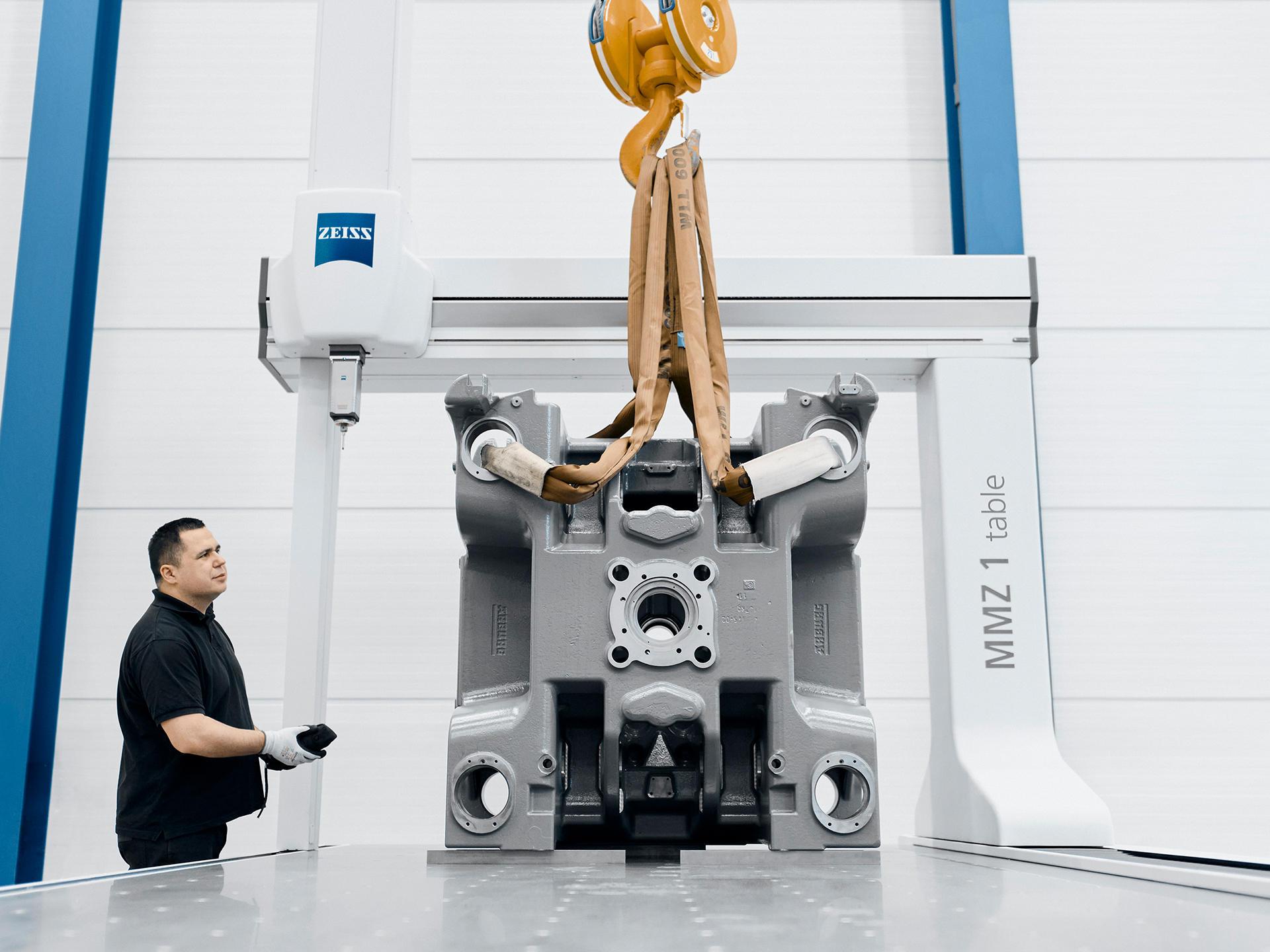

Yüksek performans için güçlü tasarım

Yüksek hassasiyete sahip sağlam CMM

ZEISS MMZ 1 tablanın tasarımı, yüksek tekrarlanabilirlik için büyük malzeme kesitleri ve geniş yatak mesafeleri sağlar. Hatta 5 tona kadar büyük iş parçaları bile 3,6 + L/250 µm hassasiyetle ölçülebilir.

Granitin Y kılavuz yolları, toz ve kire karşı daha yüksek sağlamlık sağlayan körüklerle kaplanmış ve kapatılmıştır. Daha fazla sağlamlık, geliştirilmiş sıcaklık stabilitesine ek olarak, ölçüm kolu yüzeyindeki çiziklerin azalmasını sağlayan silikon karbür ölçüm kolu ile elde edilir.

Düz ve temiz yüzeyi sayesinde CMM, ölçüm hacminin net bir şekilde görülmesini sağlar. Tabla, ayrıca kullanıcı dostu bir yüksekliğe sahiptir ve tüm süreç boyunca sorunsuz çalışmayı sağlarken önden, arkadan, yandan ve üstten yüklenebilir.

ZEISS MMZ 1 tabla iki farklı boyutta mevcuttur: 20/30/15 ve 20/40/15.

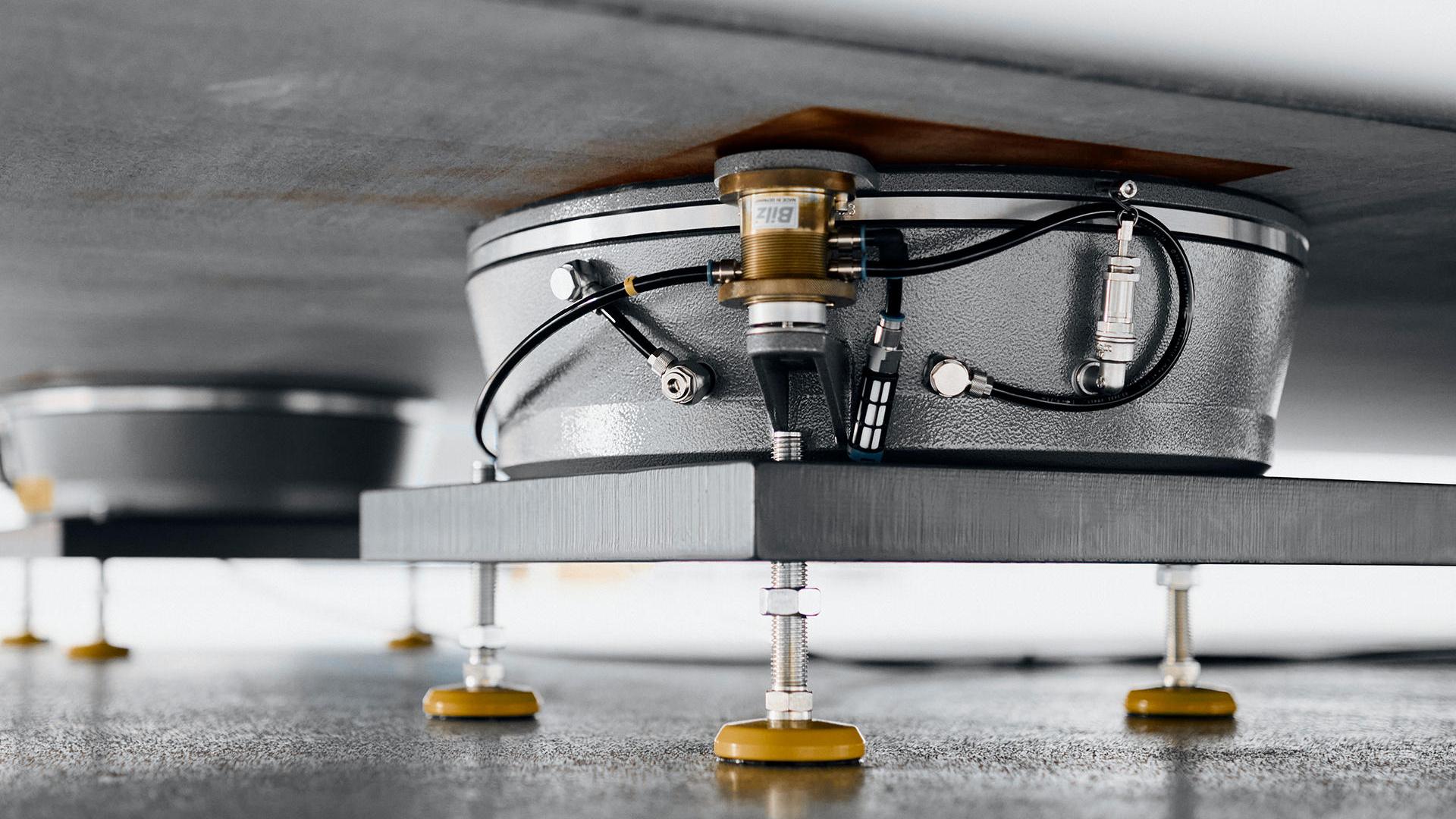

Pnömatik titreşim yalıtımı

Zemindeki düşük yük ve standart pnömatik titreşim yalıtımı nedeniyle, 5 t iş parçası yükünü garanti ederek pahalı bir temele ihtiyaç duyulmaz.

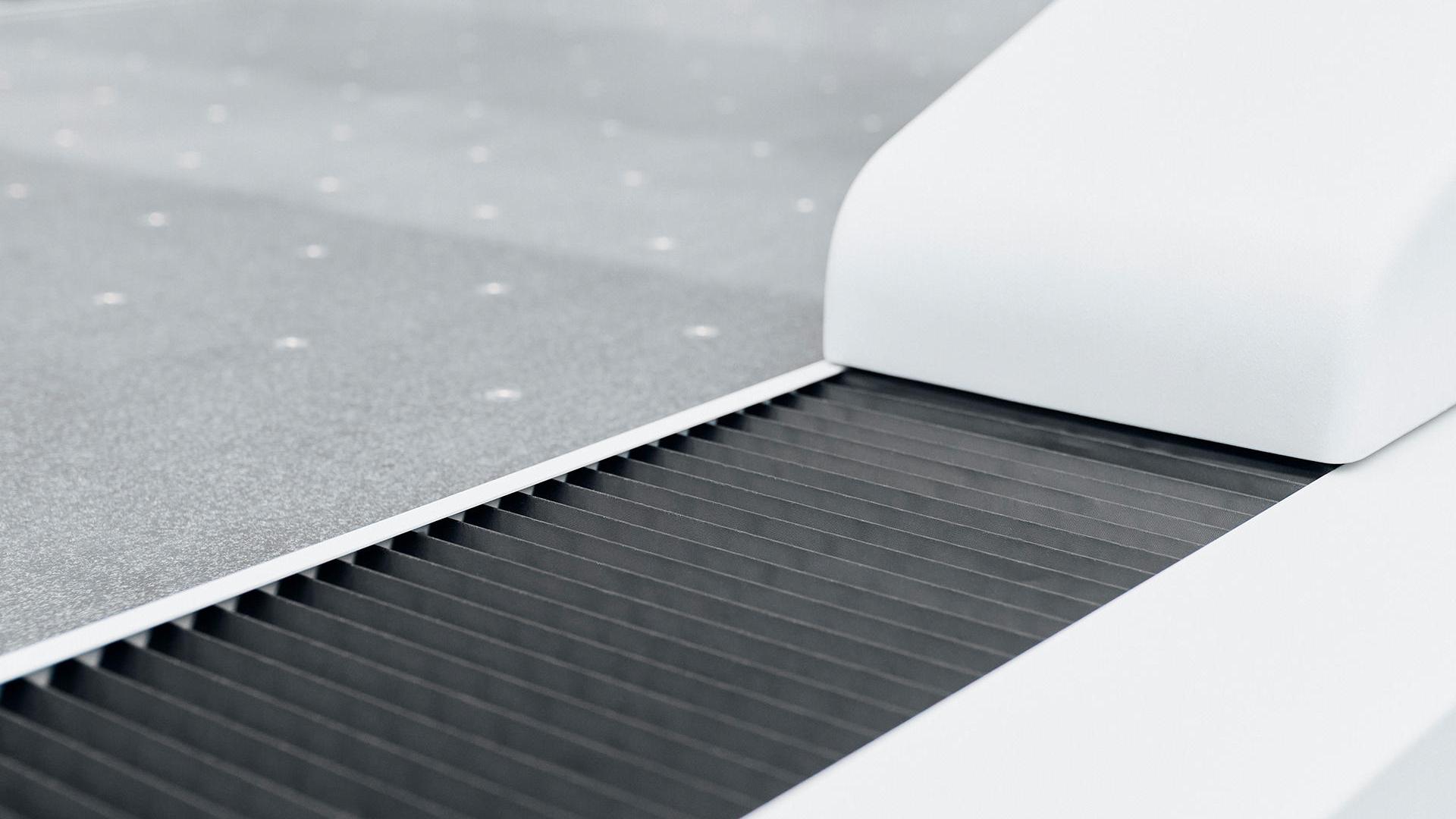

Kapalı kılavuz hatları

X ve Y kılavuz yolları, körük kapakları ile kirlenmeye karşı korunur, bu da daha fazla stabilite ve kılavuz yollarında daha az bakım çalışması sağlar.

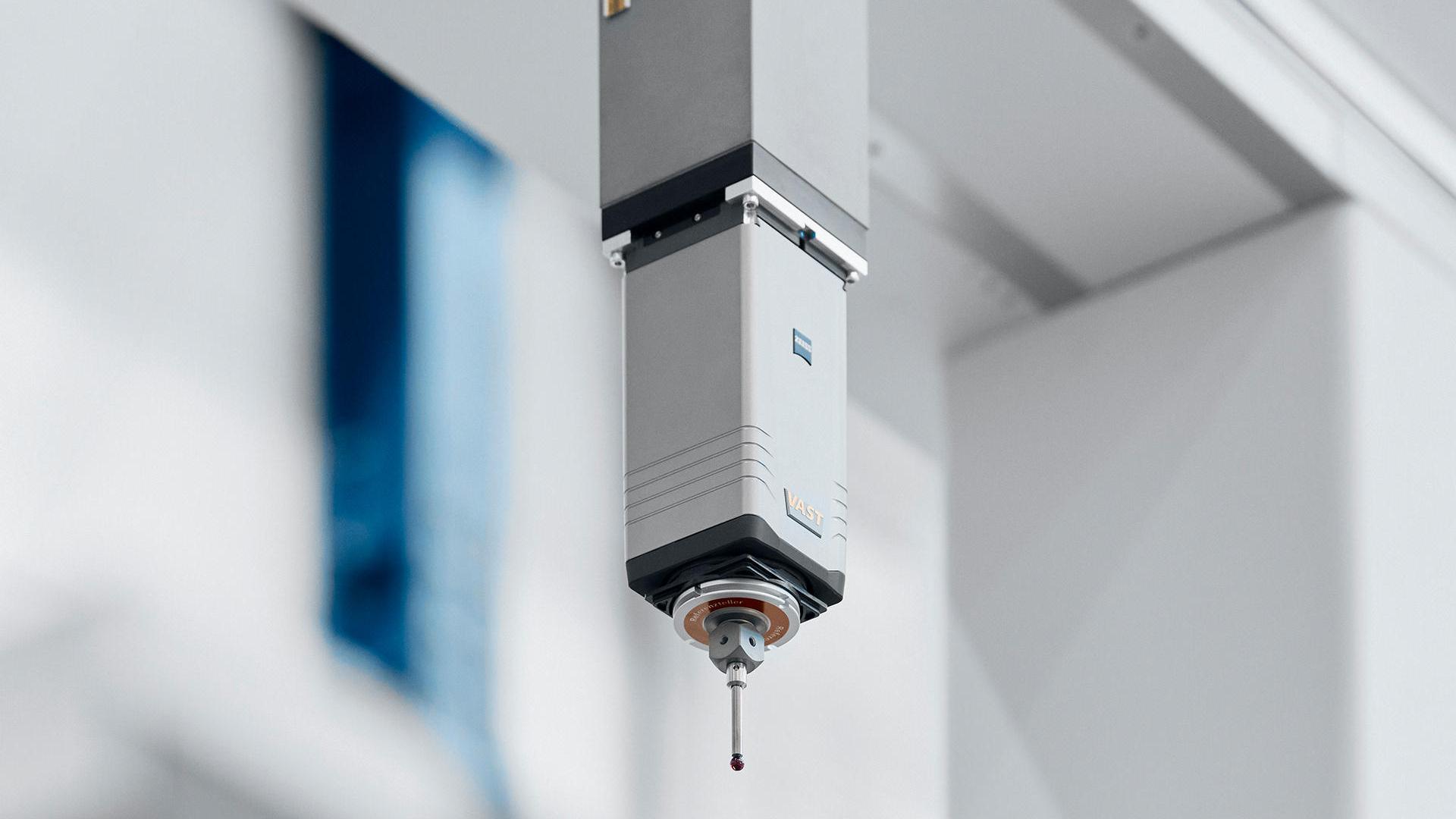

Silikon karbid ölçüm kolu

Sıcaklık stabilitesini artırır ve ısı kaynaklarından kaynaklanan çizilmeleri ve çarpılmaları önleyen bir yüzey sağlayarak daha yüksek CMM sağlamlığı sayesinde daha yüksek doğruluk ve daha az servis gereksinimi sağlar.

Güvenlik, esneklik ve verimliliğin dengelenmesi

Bileşenlerin teknik mükemmelliği ve makinenin istikrarlı tasarımının yanı sıra ZEISS MMZ 1 tablası, iş akışlarını ve kullanıcı deneyimini iyileştirmek için çok sayıda kullanıcı dostu özellik ile donatılmıştır.

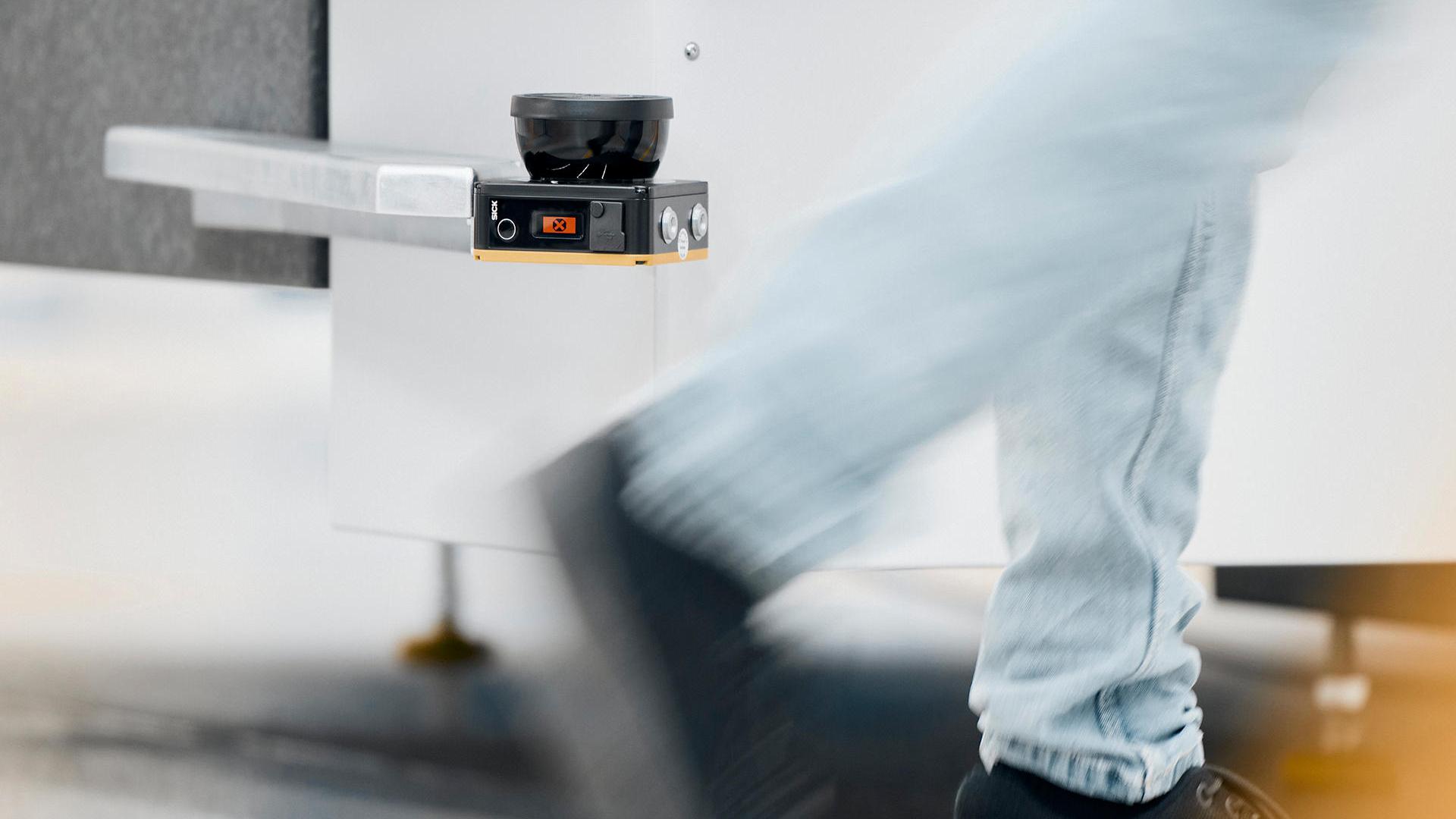

Daha fazla güvenlik için lazer tarayıcılar

Lazer tarayıcılar, CMM'nin etrafındaki bir koruma bölgesini izler. Güvenlik bölgesi ihlal edilirse CMM, hızını derhal güvenli bir seviyeye düşürür.

ZEISS mass teknolojisi

ZEISS mass teknolojisi sayesinde, ZEISS MMZ 1 tablası çeşitli dokunsal problarla kullanılabilir ve farklı ölçüm görevleri için esnekliği artırır.

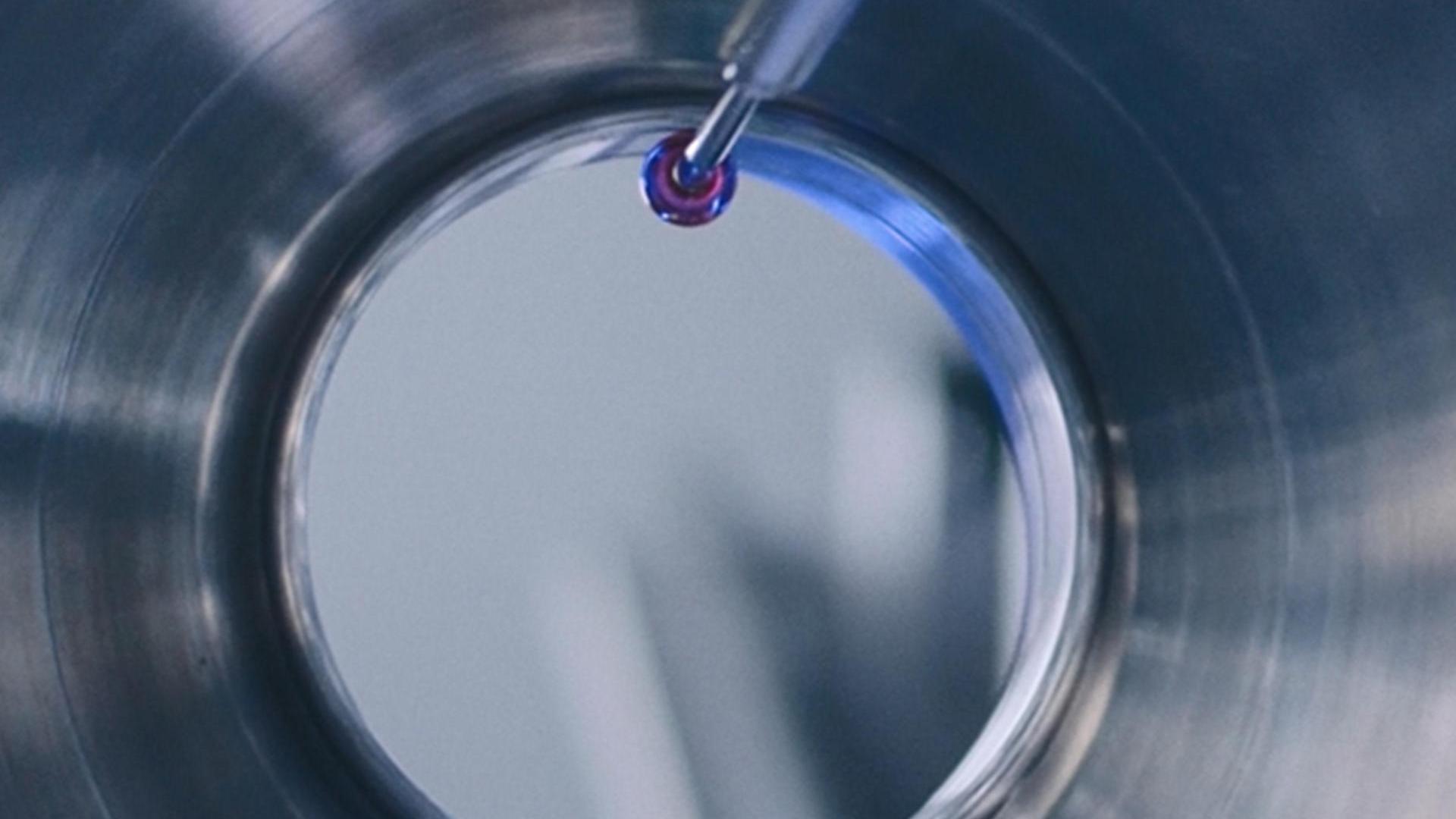

ZEISS VAST Navigator ve Performance Paketi

CALYPSO VAST navigasyon cihazı ve performans paketi

Daha hızlı kalibrasyon, yaklaşma ve taramanın yanı sıra gelişmiş hassasiyet sağlayarak daha hızlı ölçümler ve daha yüksek performans sağlar. FlyScan ve QuickChange fonksiyonlarına sahip ZEISS VAST performansı, hareket yolunu kısaltarak maksimum verimlilik sağlar, zamandan %40'a kadar tasarruf eder ve ölçüm tarzının otomatik olarak değiştirilmesini %60'a varan oranda hızlandırır.

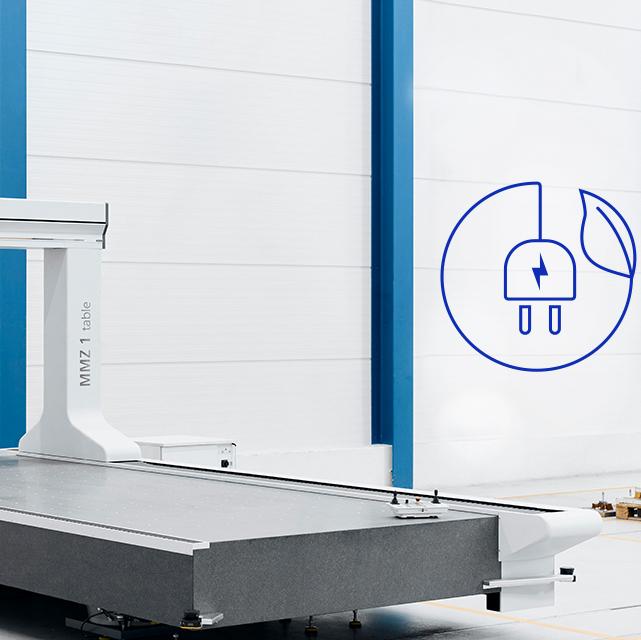

ZEISS MMZ 1 tabla ile ölçüm süreçlerinizde daha fazla sürdürülebilirlik

Her makinenin yaşam döngüsünün merkezinde yer alan enerji tüketimi, kullanım aşamasında çok önemli bir rol oynar ve çevresel ayak izini önemli ölçüde etkiler. ZEISS MMZ 1 tabla, enerji tasarrufu özellikleri ile verimli kaynak tüketimine örnek teşkil eder.

Sürdürülebilir Özellikler

Duruş süreleri boyunca güç tüketimini azaltır ve sistemde ihtiyaç duyulan enerji miktarını düşürür.

Belirli bir süre sonra hava yataklarının basınçlı havasını otomatik olarak kapatır ve böylece CMM kullanılmadığında hava tüketimini en aza indirir.

Akıllı enerji yönetimi, yavaşlamadan gelen enerjiyi depolar ve bir sonraki hızlanmaya aktarır.

Teknik Veriler

Tip	Köprü tipinde büyük CMM
Boyutlar	20/30/15 20/40/15
Uyumlu prob kafaları	VAST XT gold VAST gold VAST XTR, RDS - VAST XXT
Hassasiyet	3,6 + L/250 µm
Maks. iş parçası ağırlığı	5 t
Temel gereksinimi	Zemin yükü taşıyabiliyorsa hayır
Yazılım	ZEISS CALYPSO, ZEISS CALYPSO navigasyon cihazı, ZEISS CALYPSO performans
