ZEISS MICURA
Köprü tipi CMM

ZEISS MICURA

Küçük parçalar için maksimum hassasiyet

ZEISS MICURA, kompakt iş parçaları için hassasiyet standardını tanımlar ve sınıfında benzersiz hassasiyet için ZEISS VAST XT gold aktif tarama probu, ZEISS VAST XTR gold, navigasyon teknolojisi ve yeni yenilikçi CMM düzeltmeleri gibi gelişmiş teknolojileri bir araya getirir.

  • <1µm hassasiyet ile son derece hassas
  • Aktif tarama ve navigasyon teknolojisi
  • Hava yatağı sayesinde yüksek stabilite
  • 4 eksenli tarama ile daha fazla esneklik için isteğe bağlı döner tabla
ZEISS MICURA
İletişim

Doğruluk açısından lider

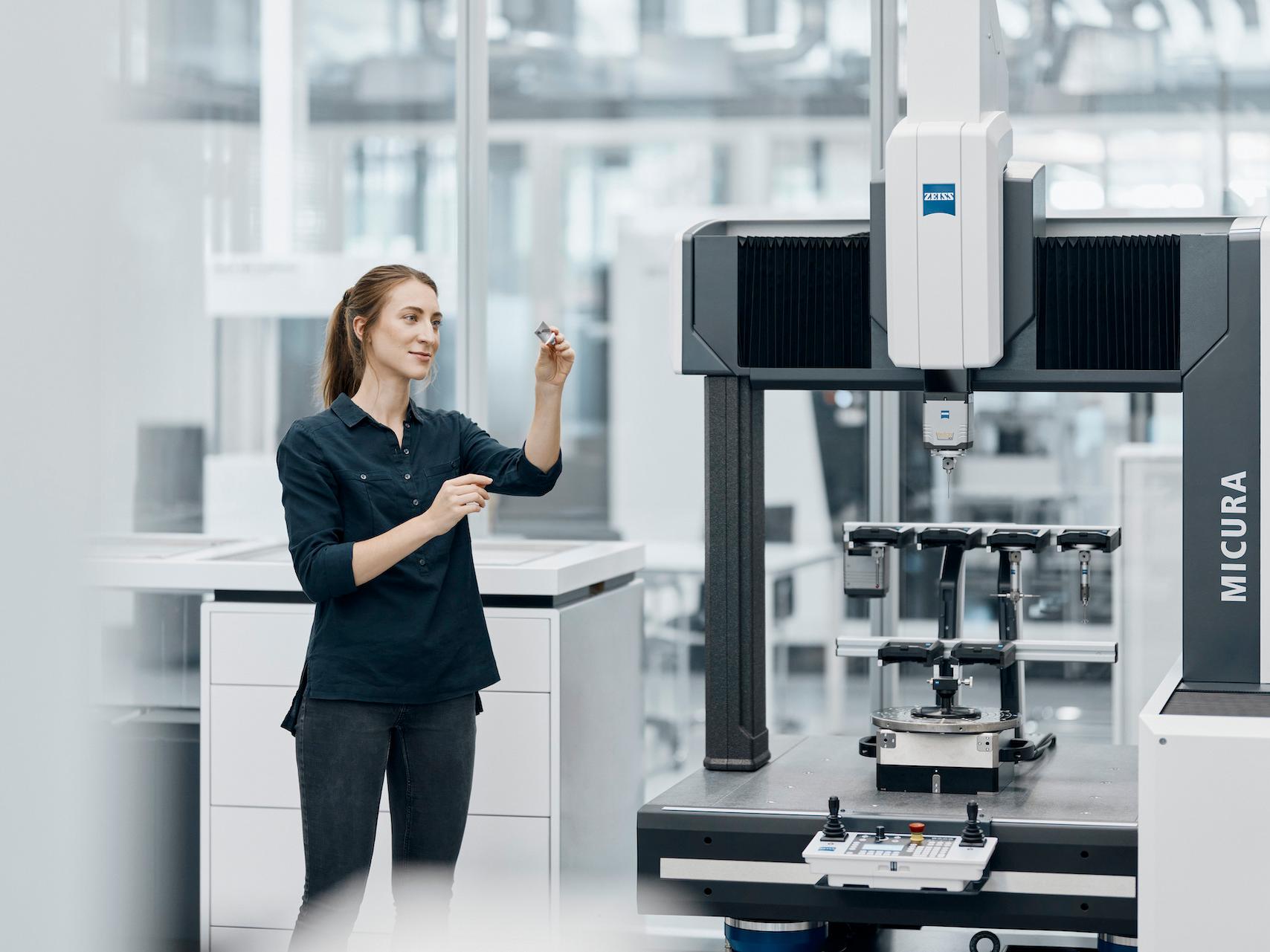

ZEISS MICURA, bileşenlerin giderek daha kompakt hale geldiği ve hassasiyet taleplerinin arttığı endüstriyel üretimdeki yeni gereksinimler için bir çözümdür.

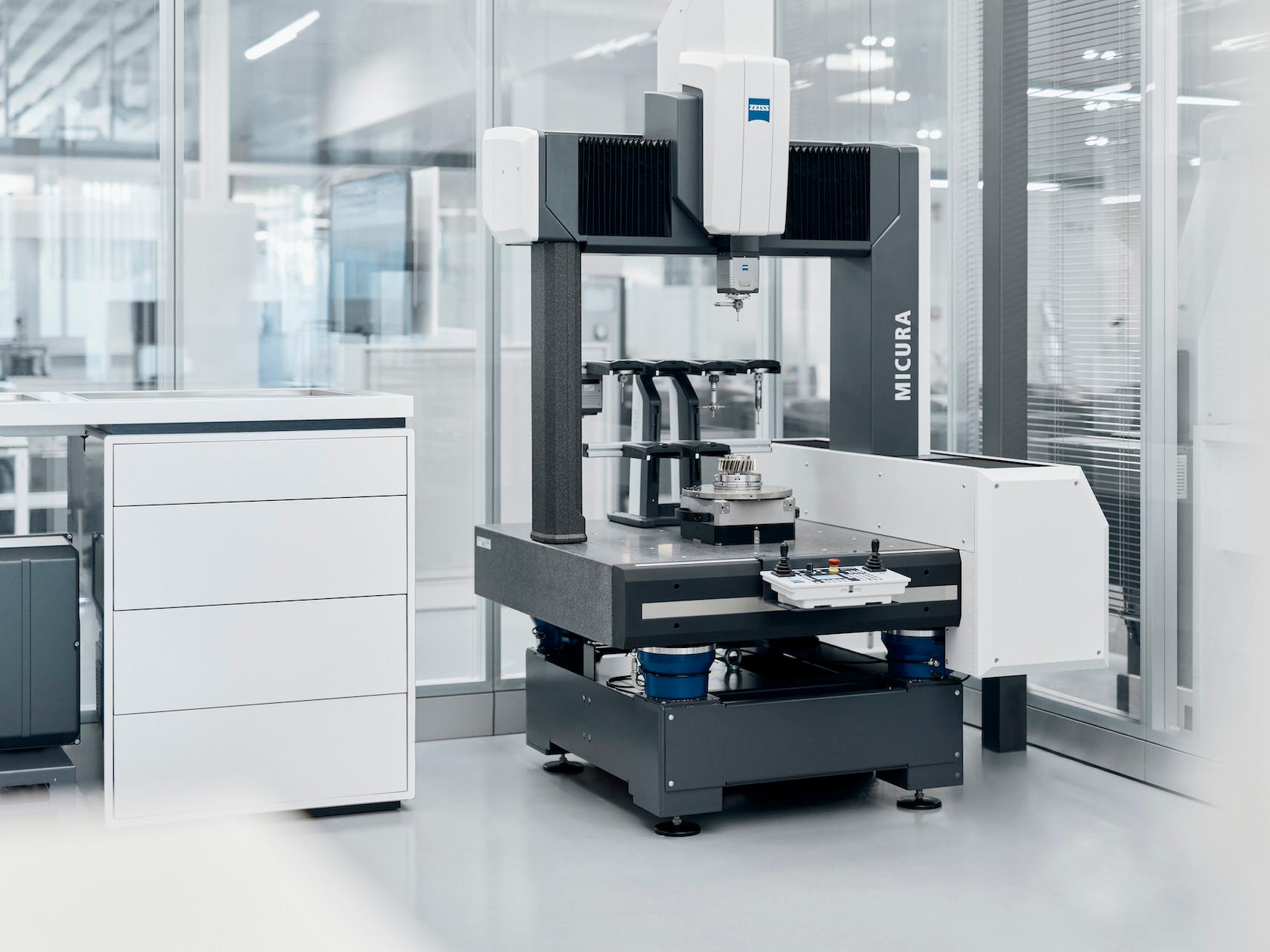

Kompakt ve son derece hassas

ZEISS tarafından geliştirilen üst düzey VAST XT gold veya VAST XTR gold prob ve navigasyon teknolojisi ile donatılmış olan ZEISS MICURA, bir mikrometreden daha düşük ölçüm hassasiyetiyle aktif tarama sunar. ZEISS MICURA; özellikle optik, tıbbi teknoloji veya elektronikte kullanılanlar gibi dar toleranslara sahip küçük ve karmaşık bileşenlerde güçlü olduğunu göstermektedir. Kompakt boyutlarına rağmen koordinat ölçüm makinesi 500 x 700 x 600 mm'lik bir ölçüm hacmine ulaşır; bu değerler benzer makinelerden önemli ölçüde daha fazladır.

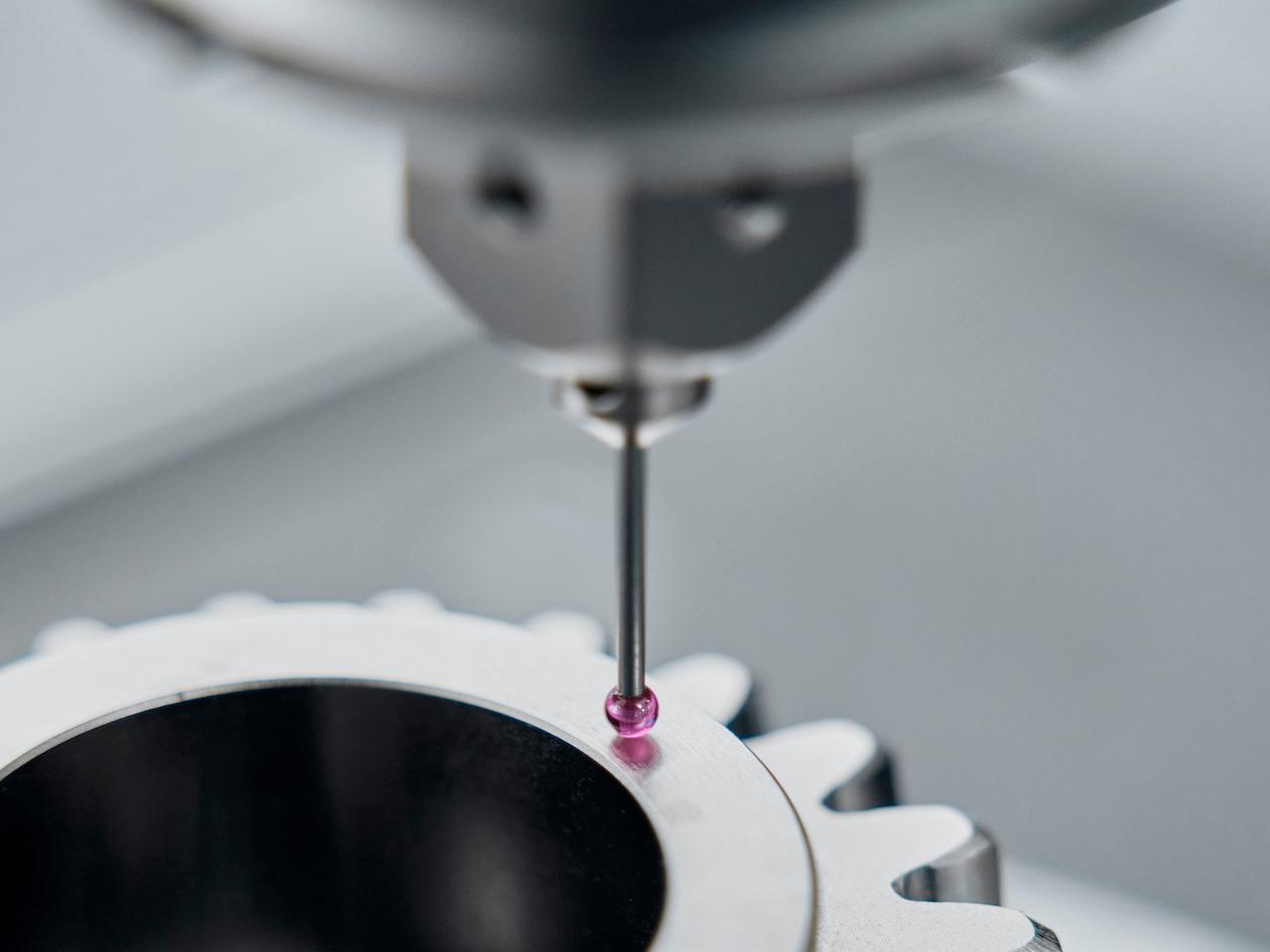

Hassas yüksek hızlı tarama

ZEISS tarafından geliştirilen VAST XT gold ve VAST XTR gold problar, saniyede 500 ölçüm noktasına kadar yüksek hızlı tarama sağlar. Geometrik parametrelerin yanı sıra, yuvarlaklık veya düzlük gibi şekil ve konum parametreleri de kısa sürede hassas bir şekilde ölçülebilir. VAST XT gold prob, özellikle küçük test küreleri ile donatılabilir. En küçük probun çapı sadece 0,3 mm'dir.

Otomatik ölçüm hızı

ZEISS MICURA standart olarak VAST navigasyon teknolojisi ile donatılmıştır. Garantili doğrulukla optimum ölçüm hızını otomatik olarak ayarlar ve böylece ölçüm süresini önemli ölçüde kısaltır. ZEISS MICURA, yüksek hassasiyet gerektiren yerlerde biraz daha yavaş hareket eder. Konturlar daha basitse veya daha az gereklilikle ölçülüyorsa koordinat ölçüm makinesi daha hızlı hareket eder.

Navigasyon teknolojisi, teğetsel yaklaşım ve tarama, heliks tarama ve hızlı dinamik stylus kalifikasyonu sayesinde daha da fazla zaman kazandırır.

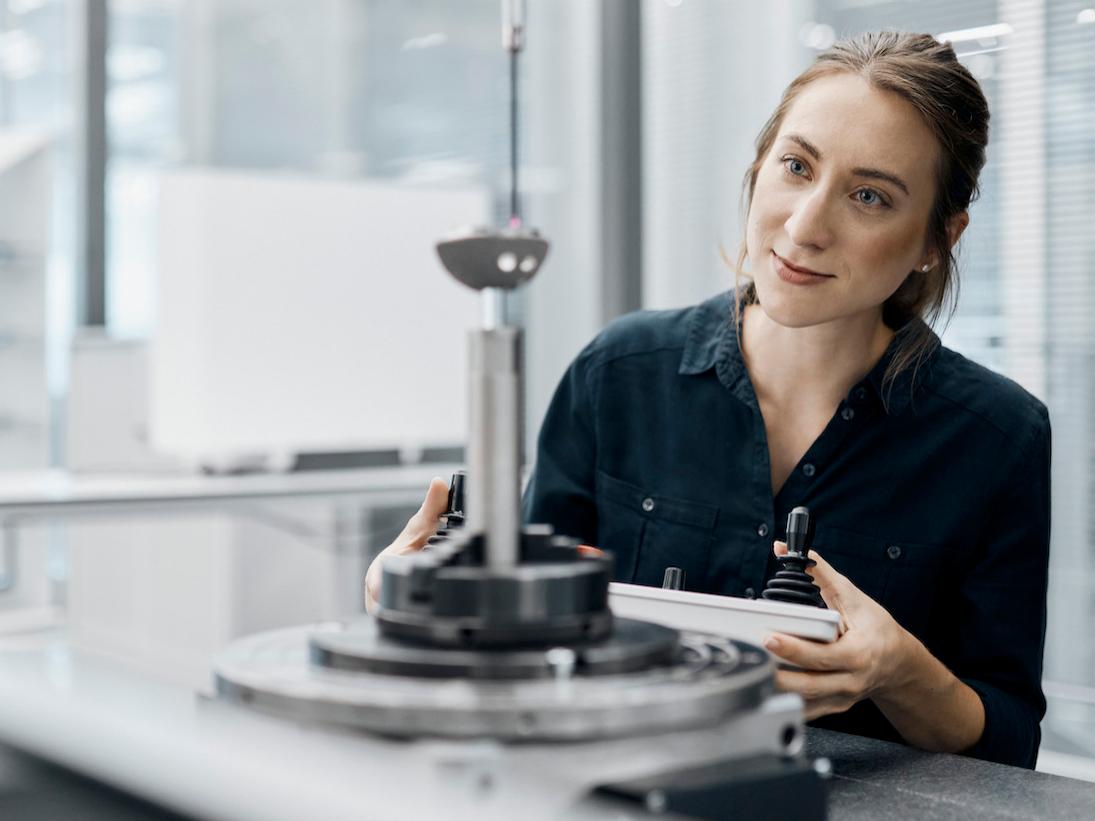

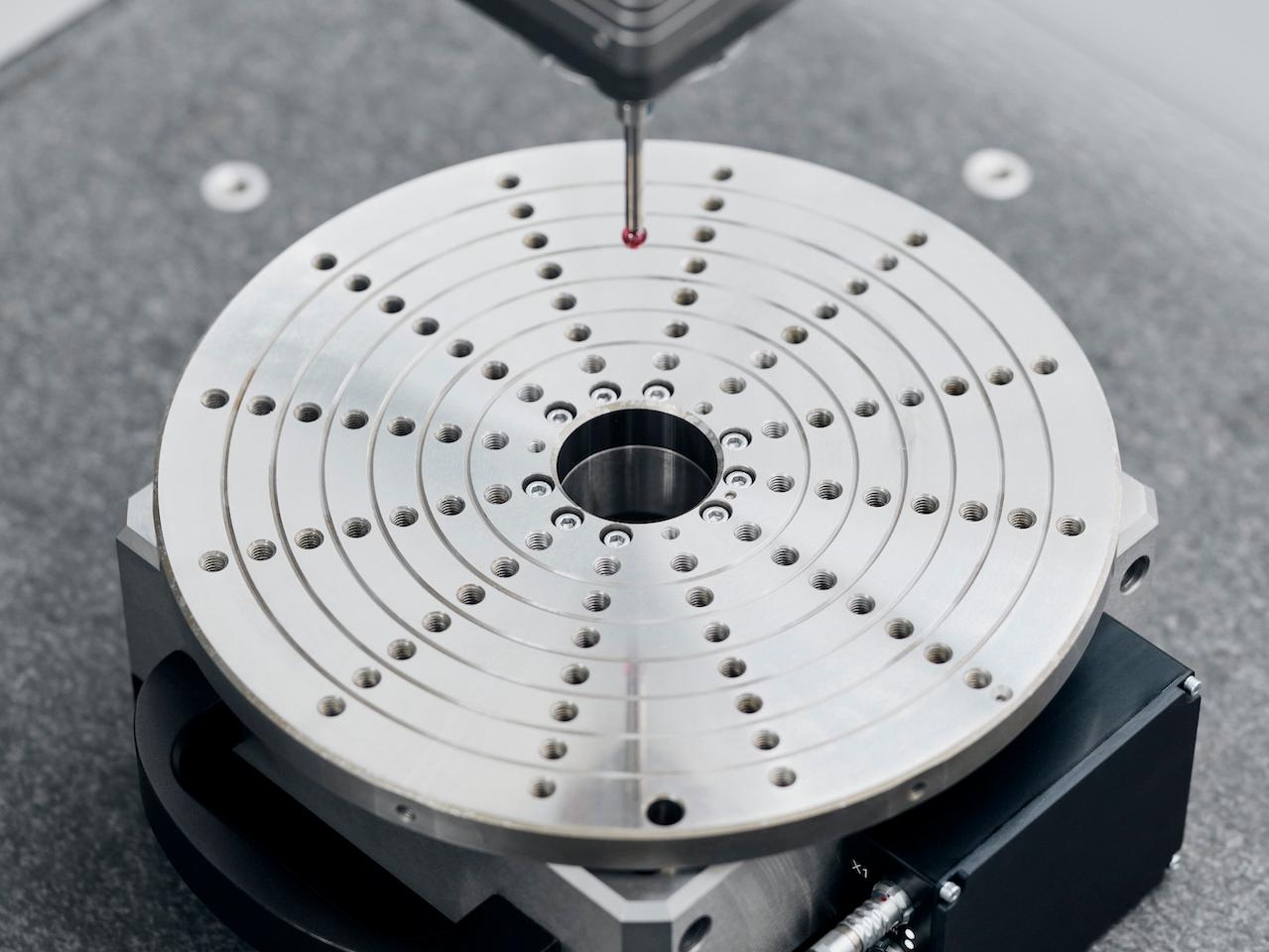

ZEISS döner tabla ile daha fazla esneklik

Esnek ZEISS RT-RB-100-1 döner tabla, gerektiğinde bir kurulum varyantı olarak ölçüm alanına kurulabilir ve daha sonra rahatça ölçüm alanından çıkarılabilir. Bu seçenek, sadece tek bir makineyle dört eksende ölçüm yapılmasını sağlar.

Başlıca teknik özellikler

  • Computer-aided Accuracy (CAA)

    Computer-aided Accuracy (CAA)

    Dinamik olarak indüklenen atalet etkilerinden kaynaklanan hata bileşenleri bilgisayarlar yardımıyla düzeltilir.

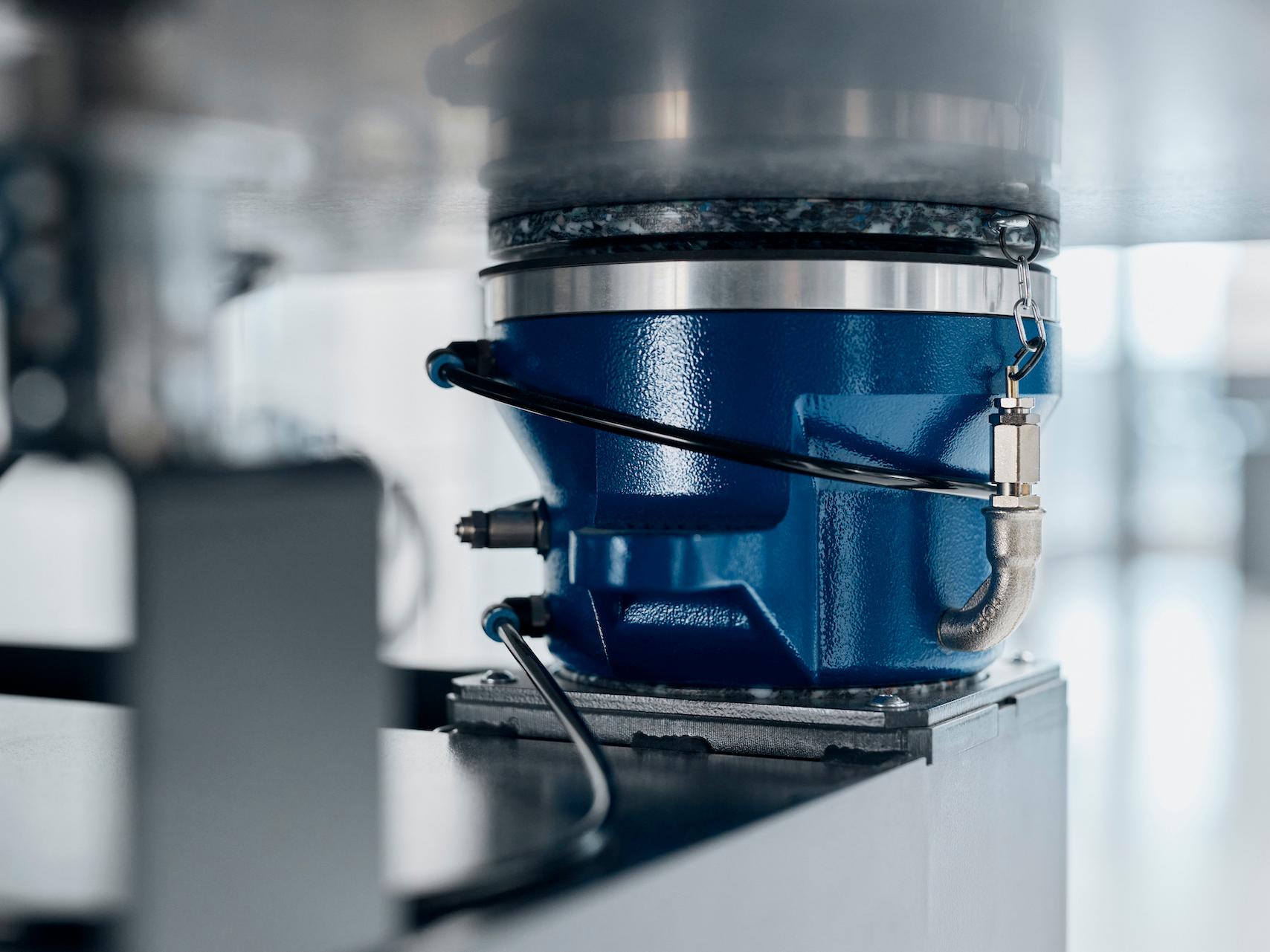

  • Hava yatakları ve titreşim damperleri

    Hava yatakları ve titreşim damperleri

    ZEISS dört taraflı hava yatakları, sağlamlık ve hassasiyeti garanti eder. Zemindeki titreşimlerin optimum şekilde filtrelenmesi için aktif titreşim sönümleyiciler de opsiyonel olarak mevcuttur.

  • Sıcaklık sensörleri

    Sıcaklık sensörleri

    İş parçasının sıcaklığını kaydetmek için iki sensör, ZEISS MICURA'nın temel ekipmanının bir parçasıdır.

  • Ayrı kontrol ünitesi

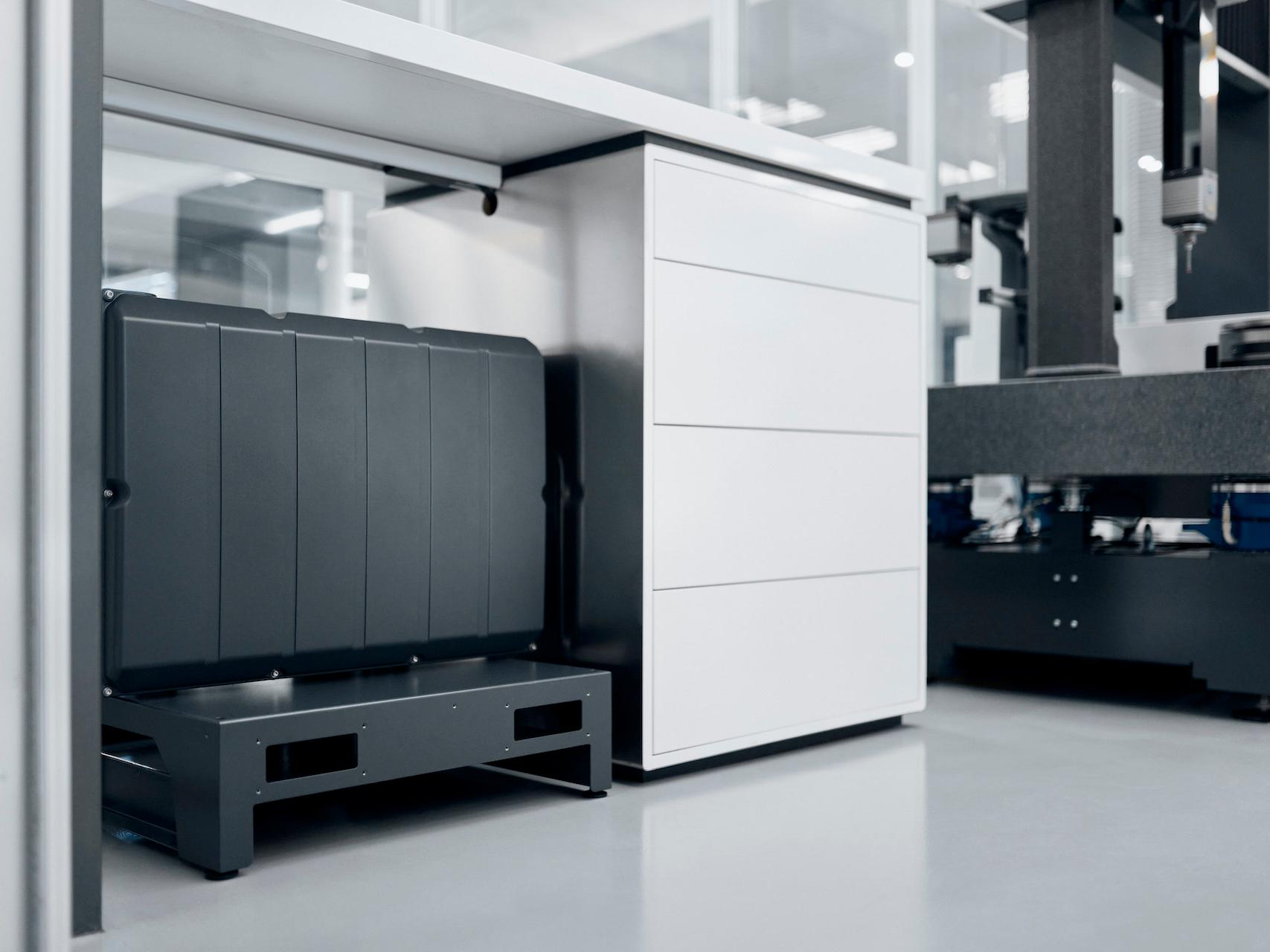

    Ayrı kontrol ünitesi

    Termal etkiler, koordinat ölçüm makinesi ve kontrolörün ayrılmasıyla en aza indirilebilir.

  • Teknik olarak koordineli

    Teknik olarak koordineli

    Tüm bileşenler teknik olarak birbiriyle koordine edilmiştir: ZEISS kontrol teknolojisi, yazılımı, probları ve ek bileşenleri.

  • Problama kuvvetinin aktif kontrolü

    Problama kuvvetinin aktif kontrolü

    Probun problama kuvveti aktif olarak kontrol edilir ve çok düşüktür - hassas malzemeler için idealdir.

Teknik veriler

dm cinsinden ölçüm aralığı

5/7/6

Doğruluk aralığı:

0,7 + L/400 μm

Problar

ZEISS VAST XT gold

ZEISS VAST XTR gold

Maksimum iş parçası ağırlığı

730 kg

Yazılım

ZEISS CALYPSO
