ZEISS REACH CFX

Küçük parça. Büyük hassasiyet etkisi.

ZEISS REACH CFX, en yüksek hassasiyet seviyesini sağlamak amacıyla farklı CMM'ler için özelleştirilmiş bir karbon fiber uzantısı portföyüdür.

Bilgileri indirin

Şimdi satın alın

Güvenilir sonuçlar
Artan üretkenlik
Tüm ölçüm işlemleri için ideal

ZEISS REACH CFX portföyü

CMM'nize uygun üç hassasiyet seviyesi

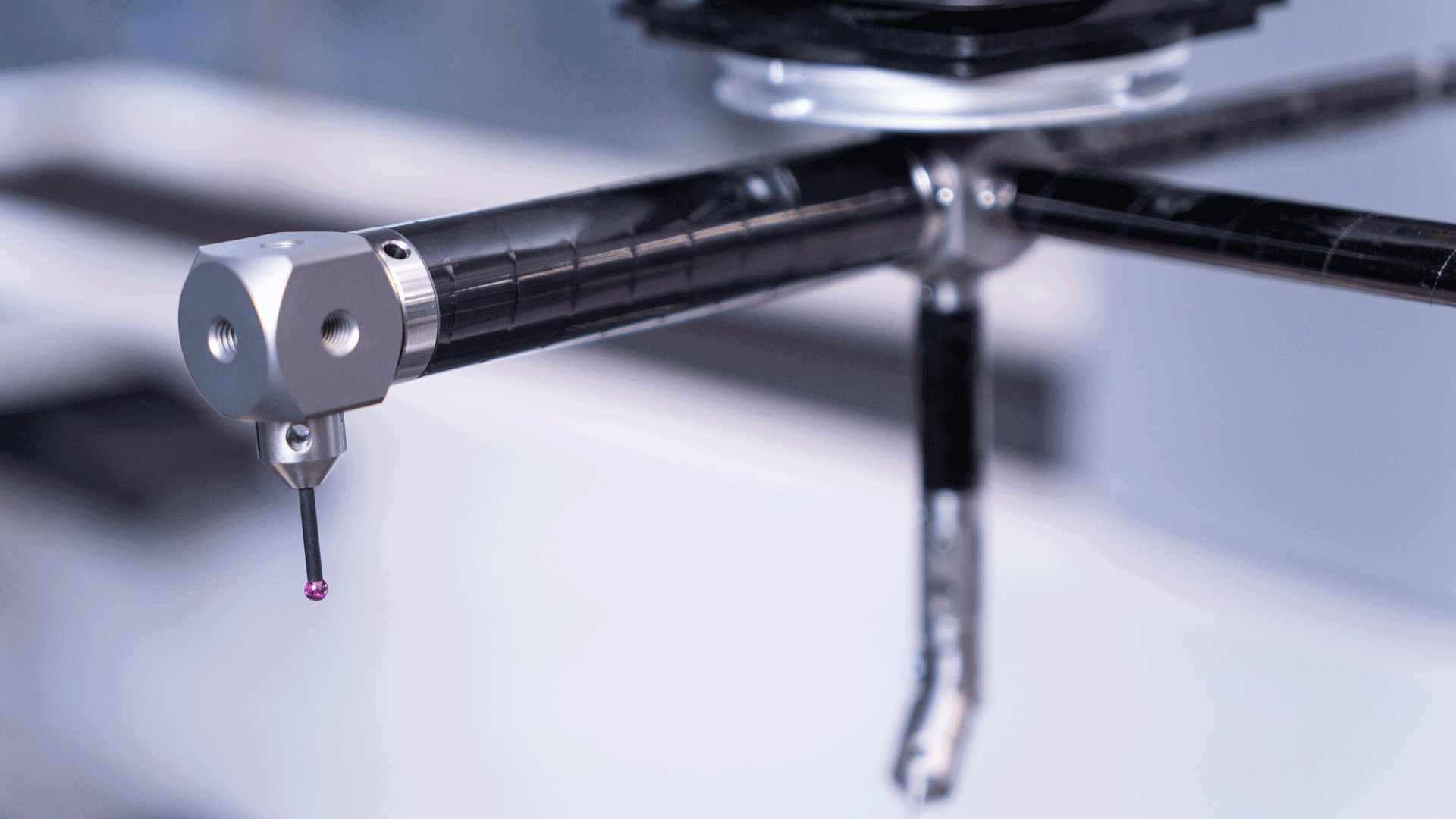

ZEISS REACH CFX 1

ZEISS REACH CFX 1, uygun maliyetli bir karbon fiber teknolojisi giriş ürünüdür. Termal stabilite ve sertlikteki performansı titanyum ve alüminyuma kıyasla bariz bir şekilde üstündür.

Şunlar için önerilir:
ZEISS CONTURA
ve benzer CMM'ler.

Mevcut uzunluklar:
DG 11: 40 - 250 mm
DG 20: 40 - 400 mm

ZEISS REACH CFX 1’i ZEISS Metroloji Mağazası’nda görün

ZEISS REACH CFX 3

ThermoFit artık ZEISS REACH CFX 3 oldu. İsmi değişse de performansı aynı. Bu meşhur uzantılar, sonuçlarınızın güvenilirliğinden ödün vermeden ölçüm sürenizi azaltmanızı sağlar.

Şunlar için önerilir:
ZEISS PRISMO
ZEISS PRISMO fortis
ZEISS ACCURA
ve benzer CMM'ler.

Mevcut uzunluklar:
DG 11: 40 - 250 mm
DG 20: 40 - 400 mm
Uzunluklar özelleştirilebilir

ZEISS REACH CFX 3’ü ZEISS Metroloji Mağazası’nda görün

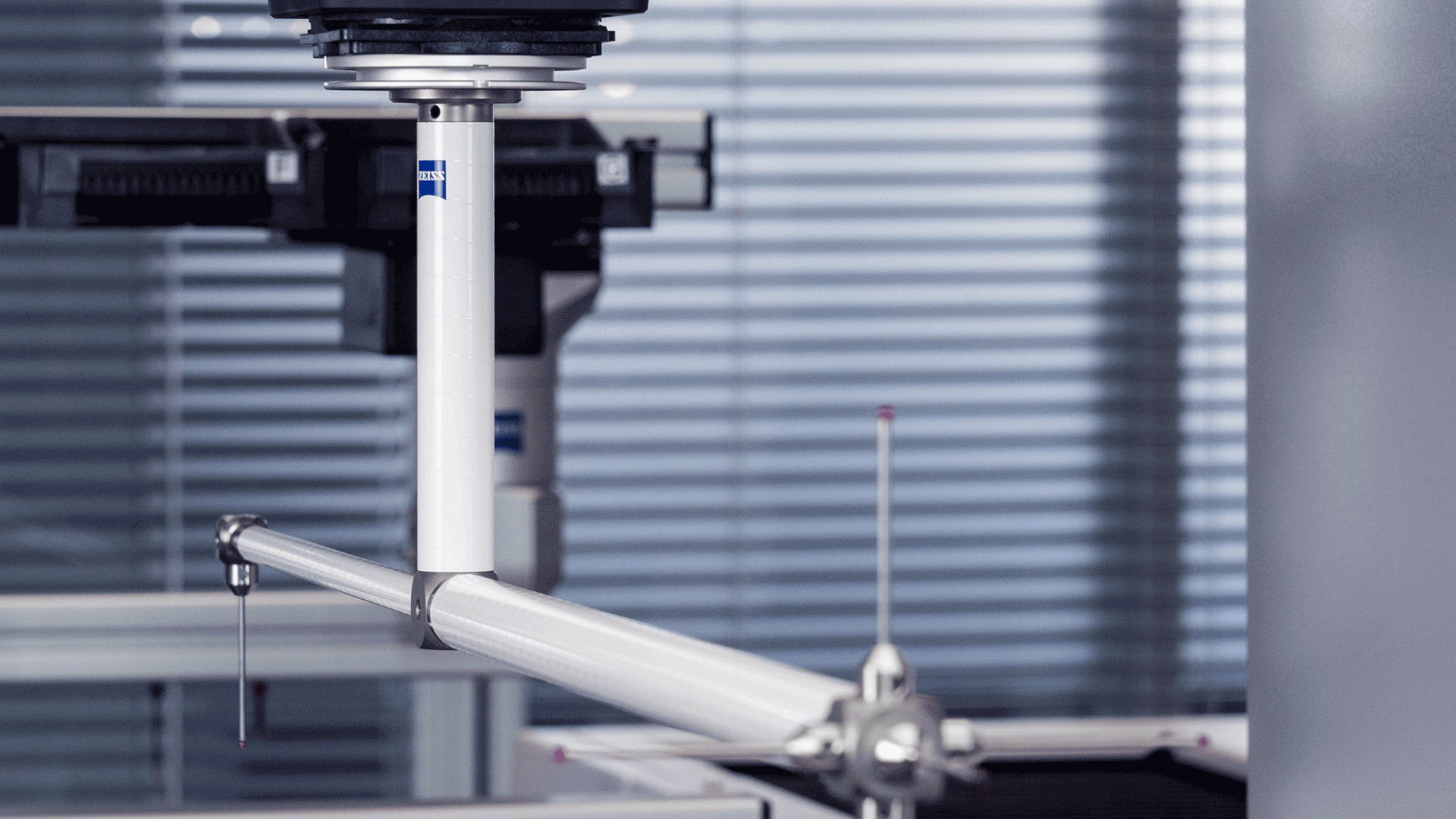

ZEISS REACH CFX 5

ZEISS REACH CFX 5, en hassas ölçüm taleplerine uygun stylus uzatmalarından meydana gelir. Son teknoloji karbon fiberleri ve benzersiz sargıları sayesinde bir μ'nün dahi önemli olduğu durumlarda maksimum sertlik sağlar.

Şunlar için önerilir:
ZEISS PRISMO verity
ZEISS PRISMO ultra
ZEISS MICURA
ZEISS XENOS
ve benzer CMM'ler.

Mevcut uzunluklar:
DG 11: 40 - 250 mm
DG 20: 40 - 400 mm

ZEISS REACH CFX 5’i ZEISS Metroloji Mağazası’nda görün

Üçüncü Taraf İçerikleri Engellendi

Çerez tercihlerinizden dolayı video oynatıcı engellendi. Ayarları değiştirmek ve videoyu oynatmak için lütfen aşağıdaki tuşa tıklayın ve "Fonksiyonel" izleme teknolojilerinin kullanımına izin verin.

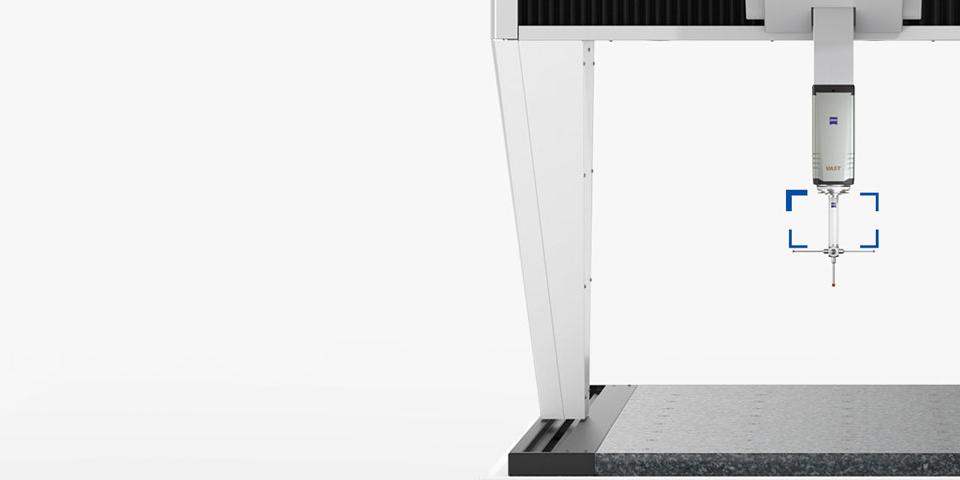

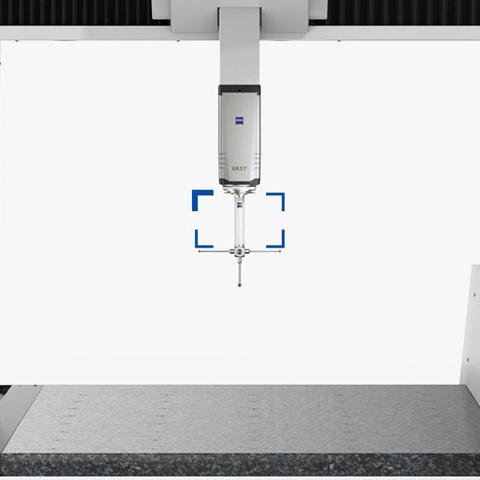

Uzatmanın CMM’inizin niteliğini düşürmesine izin vermeyin!

Karbon fiberden yapılmış stylus uzantıları

ZEISS REACH CFX

Nitelik azalmasına hayır

İyi parçaların kusurlu parçalardan ayırt edilebilmesi için güvenilir ölçüm sonuçları bir zorunluluktur. Bu da ancak ölçüm belirsizliği en aza indirilerek elde edilebilir. Yanlış uzatmaların kullanılması genel ölçüm belirsizliğini doğrudan olumsuz etkileyeceğinden CMM’inizin elde edebileceği hassasiyet azalır. Uzatmanın ölçüm belirsizliği üzerindeki genel etkisini esas olarak üç faktör belirler: ağırlık, termal genleşme ve statik sertlik.

Hafif

Tüm ZEISS REACH CFX uzatmaları çok hafif bir malzeme olduğu bilinen karbon fiberden yapılmıştır. Karbon fiber, sıkı ağırlık sınırları olan problara dahi daha karmaşık stylus sistemlerinin monte edilmesini sağlar, bu da stylus sistemlerinin değişim sayısını azaltır.

Termal olarak kararlı

Termal kararlılıkları sayesinde sıcaklık değişse de ZEISS REACH CFX uzantılarının uzunlukları sabit kalır. Termal olarak alüminyum veya titanyum uzantılarından daha kararlı oldukları için ölçüm laboratuvarlarından üretim alanlarına kadar farklı ortamlarda kullanılabilirler.

Statik olarak sert

Portföydeki tüm uzatmalar, 12 mm/s'ye kadar tarama hızında bile titanyum veya alüminyumdan yapılmış uzatmalara kıyasla neredeyse hiç sapma göstermez ve statik olarak serttir. Bu sayede iş parçanızı daha hızlı tarayabilir ve verimliliğinizi artırabilirsiniz.

Üçüncü Taraf İçerikleri Engellendi

Çerez tercihlerinizden dolayı video oynatıcı engellendi. Ayarları değiştirmek ve videoyu oynatmak için lütfen aşağıdaki tuşa tıklayın ve "Fonksiyonel" izleme teknolojilerinin kullanımına izin verin.

ZEISS REACH CFX 1
ZEISS REACH CFX 3
ZEISS REACH CFX 5

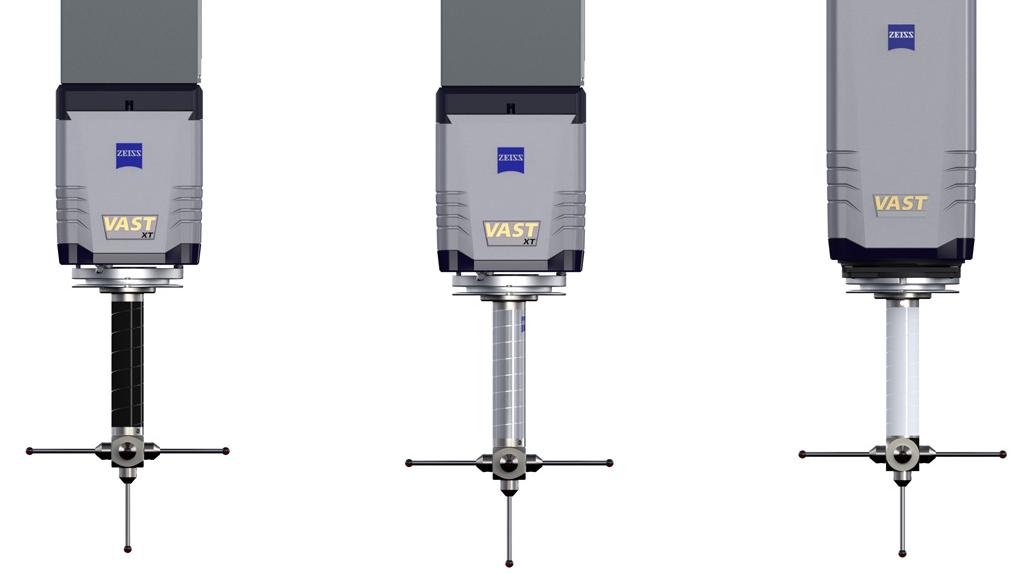

Üç farklı performans seviyesi

Portföy dahilinde üç farklı sertlik seviyesi bulunmaktadır: CFX 1, CFX 3 ve CFX 5. Aralarındaki fark karbon fiber kaliteleri ve sargılardan kaynaklanır. Böylece farklı CMM'lerin değişen hassasiyet gereksinimleri için en iyi performansı sağlarız.

Teknik karşılaştırma


Malzeme	Ağırlık	Genişleme	Sapma
ZEISS REACH CFX 5	●○○○○	○○○○○	●○○○○
ZEISS REACH CFX 3	●○○○○	○○○○○	●●○○○
ZEISS REACH CFX 1	●○○○○	○○○○○	●●●○○
Alüminyum	●●●●●	●●●●●	●●●●○
Titanyum	●●●●○	●●●○○	●●●●●

●○○○○ = düşük

●●●●● = yüksek
